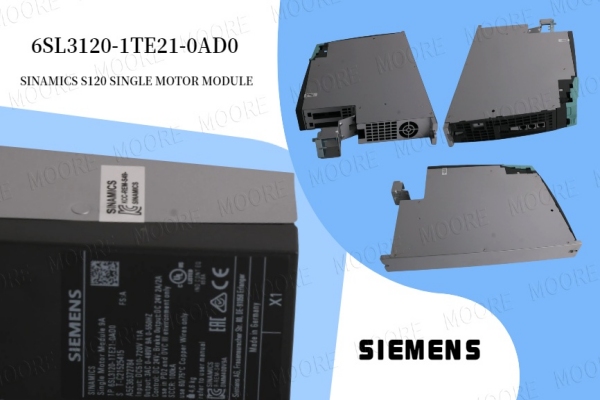

ไดรฟ์ทรงพลัง การควบคุมที่แม่นยำ: เจาะลึกโมดูลมอเตอร์เดี่ยว 6SL3120-1TE21-0AD0 ของ Siemens

การแนะนำ

ด้วยความก้าวหน้าอย่างรวดเร็วของการผลิตอัจฉริยะและระบบอัตโนมัติทางอุตสาหกรรม การเลือกโมดูลไดรฟ์มอเตอร์ที่มีประสิทธิภาพสูงและมีเสถียรภาพจึงกลายมาเป็นสิ่งสำคัญสำหรับการปรับปรุงประสิทธิภาพของอุปกรณ์และความเสถียรของระบบ ซีรีส์ Siemens SINAMICS S120 ซึ่งเป็นผู้เล่นหลักในตลาดระบบอัตโนมัติทางอุตสาหกรรมระดับโลก ได้รับการยอมรับอย่างกว้างขวางในด้านการออกแบบแบบแยกส่วน การตอบสนองแบบไดนามิก และความเข้ากันได้ที่ยอดเยี่ยม

ในจำนวนนี้ก็มี 6SL3120-1TE21-0AD0 โมดูลมอเตอร์เดี่ยวโดดเด่นด้วยประสิทธิภาพทางไฟฟ้าที่เหนือกว่าและความสามารถในการปรับใช้ที่หลากหลาย บทความนี้จะให้การวิเคราะห์ผลิตภัณฑ์ในเชิงลึก’คุณสมบัติเชิงฟังก์ชันและข้อได้เปรียบทางเทคนิคช่วยให้บริษัทสามารถควบคุมการผลิตได้อย่างมีประสิทธิภาพมากขึ้น

โมดูลมอเตอร์เดี่ยว: ส่วนประกอบหลักของระบบขับเคลื่อนแบบโมดูลาร์

โมดูลมอเตอร์เดี่ยวเป็นส่วนประกอบสำคัญของสถาปัตยกรรมระบบ SINAMICS S120 ซึ่งมีหน้าที่ควบคุมพลังงานและความเร็วที่แม่นยำสำหรับเซอร์โวตัวเดียวหรือมอเตอร์อะซิงโครนัส เมื่อเปรียบเทียบกับอินเวอร์เตอร์ความถี่แบบเดิม โมดูลมอเตอร์เดี่ยวมีความยืดหยุ่นมากกว่าและมีเวลาตอบสนองที่เร็วกว่า ทำให้เหมาะอย่างยิ่งสำหรับการวางตำแหน่งความเร็วสูง การควบคุมโหลดแบบแปรผัน และการประสานงานหลายแกน

โครงสร้างแบบโมดูลาร์นี้ไม่เพียงช่วยลดความซับซ้อนในการบำรุงรักษาแต่ยังอำนวยความสะดวกในการขยายระบบอีกด้วย ทำให้กลายเป็นสิ่งที่ขาดไม่ได้ในสายการผลิตสมัยใหม่

6SL3120-1TE21-0AD0:ข้อมูลทางเทคนิคโดยย่อ

ซีเมนส์ 6SL3120-1TE21-0AD0 เป็นโมดูลมอเตอร์เดี่ยวขนาดกะทัดรัด มีประสิทธิภาพ และสามารถรวมเข้าได้อย่างง่ายดาย โดยมีคุณลักษณะสำคัญดังต่อไปนี้:

ข้อมูลจำเพาะ รายละเอียด

แรงดันไฟ DC ดีซี 510…720โวลต์

แหล่งจ่ายไฟอิเล็กทรอนิกส์ DC 24V (ความคลาดเคลื่อน: -15% ถึง +20%)

ความต้องการกระแสไฟสูงสุด 0.75 เอ

กระแสไฟเชื่อมต่อ DC (I) 11.0 ก.

กระแสไฟฟ้าที่ได้รับการจัดอันดับ 9.0 ก.

กระแสโหลดฐาน 7.7 ก.

สำหรับหน้าที่ S6 (40%) 12.0 ก.

เวอร์ชัน ขั้วต่อ (X1)

หน้าตัดของตัวนำ 2–6 มม.² (16–10 อ็อกกิวเมนต์)

การเชื่อมต่อ PE สกรู M5

การกำหนดค่านี้ส่งมอบพลังงานเอาต์พุตที่เสถียรและมีประสิทธิภาพสำหรับระบบไดรฟ์ขนาดเล็กถึงขนาดกลาง รับประกันการทำงานที่ราบรื่นและตอบสนองได้ดีในสภาวะการทำงานที่หลากหลาย

ซีเมนส์ 6SL3120-1TE21-0AD0:ทางเลือกที่เชื่อถือได้ในทุกอุตสาหกรรม

ซีเมนส์ 6SL3120-1TE21-0AD0 ใช้กันอย่างแพร่หลายใน:

เครื่อง CNC ความเร็วสูง

สายการประกอบอัตโนมัติ

อุปกรณ์บรรจุภัณฑ์และการคัดแยก

ลิฟต์และระบบลิฟต์

อุตสาหกรรมเครื่องจักรกลแม่นยำและการพิมพ์

ความเข้ากันได้ที่ยอดเยี่ยมช่วยให้บูรณาการกับ PLC, HMI และ TIA Portal ของ Siemens ได้อย่างราบรื่น ช่วยให้ควบคุมได้เป็นหนึ่งเดียวและเพิ่มประสิทธิภาพโดยรวม นอกจากนี้ โมดูล’ความสามารถในการรับน้ำหนักเกินที่สูงและประสิทธิภาพป้องกันการรบกวนที่แข็งแกร่งทำให้เหมาะกับสภาพแวดล้อมพลังงานที่ซับซ้อนหรือไม่เสถียร

เหตุใดจึงควรเลือกระบบขับเคลื่อน SINAMICS S120

ซีรีส์ SINAMICS S120 โดดเด่นในด้านระบบอัตโนมัติด้วยเทคโนโลยีการขับเคลื่อนขั้นสูง โครงสร้างระบบที่ยืดหยุ่น และความสามารถในการประมวลผลข้อมูลอันทรงพลัง ข้อได้เปรียบหลัก ได้แก่:

การออกแบบแบบโมดูลาร์สำหรับการขยายระบบที่ปรับขนาดได้

ฟังก์ชั่นที่ผสานรวมอย่างสูง ลดต้นทุนการเดินสายและฮาร์ดแวร์

การตอบสนองแบบไดนามิกที่รวดเร็ว เหมาะสำหรับการใช้งานในอุตสาหกรรมที่ต้องการความแม่นยำสูง

รองรับการสื่อสารหลายโปรโตคอล: PROFINET, PROFIBUS, Ethernet/IP ฯลฯ

เครือข่ายบริการระดับโลกสำหรับการสนับสนุนทางเทคนิคที่ครอบคลุม

คำแนะนำการซื้อและเคล็ดลับการติดตั้ง

เมื่อทำการเลือก 6SL3120-1TE21-0AD0คุณควรพิจารณาลักษณะของโหลดจริง ความจุของแหล่งจ่ายไฟ และโหมดการทำงาน (เช่น การทำงาน S1 ต่อเนื่องหรือ S6 แบบวนซ้ำ) คำแนะนำเพิ่มเติม ได้แก่:

ตรวจสอบให้แน่ใจว่าขนาดสายเคเบิลตรงตามหน้าตัดตัวนำที่กำหนด

จัดให้มีการระบายอากาศและการระบายความร้อนที่เพียงพอ

ติดตามซีเมนส์’ แนวทางการต่อสายดินเพื่อการเชื่อมต่อ PE อย่างปลอดภัย

ใช้อุปกรณ์เสริมดั้งเดิมและซอฟต์แวร์ไดรฟ์เพื่อประสิทธิภาพที่เหมาะสมที่สุด

บทสรุป: หัวใจสำคัญของการผลิตอัจฉริยะ

ซีเมนส์ 6SL3120-1TE21-0AD0 Single Motor Module ไม่เพียงแต่เป็นแหล่งพลังงานที่เชื่อถือได้ในระบบอัตโนมัติทางอุตสาหกรรมเท่านั้น แต่ยังเป็นส่วนประกอบสำคัญในการยกระดับกระบวนการทางเทคนิคและระดับอัตโนมัติอีกด้วย โดยผสมผสานความแม่นยำทางวิศวกรรมของเยอรมันเข้ากับเทคโนโลยีการควบคุมขั้นสูง จึงมอบโซลูชันการขับเคลื่อนคุณภาพสูง ประสิทธิภาพสูง และมีประสิทธิภาพสูงให้กับลูกค้าในอุตสาหกรรมต่างๆ

หากคุณกำลังมองหาโมดูลไดรฟ์มอเตอร์ที่มีเสถียรภาพ มีประสิทธิภาพ และบูรณาการได้ง่าย 6SL3120-1TE21-0AD0 เป็นทางเลือกที่คุณวางใจได้
