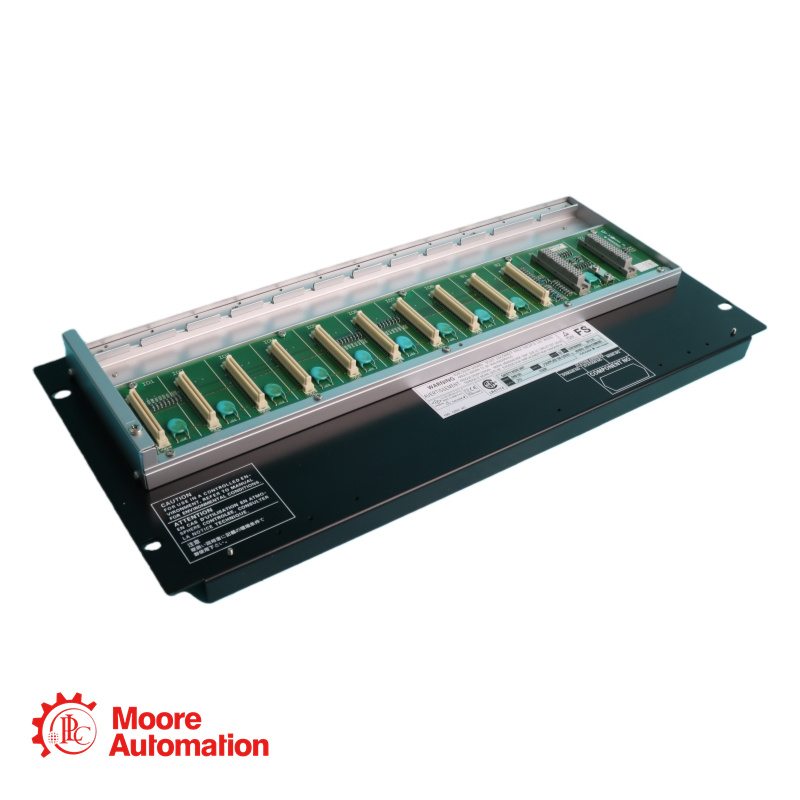

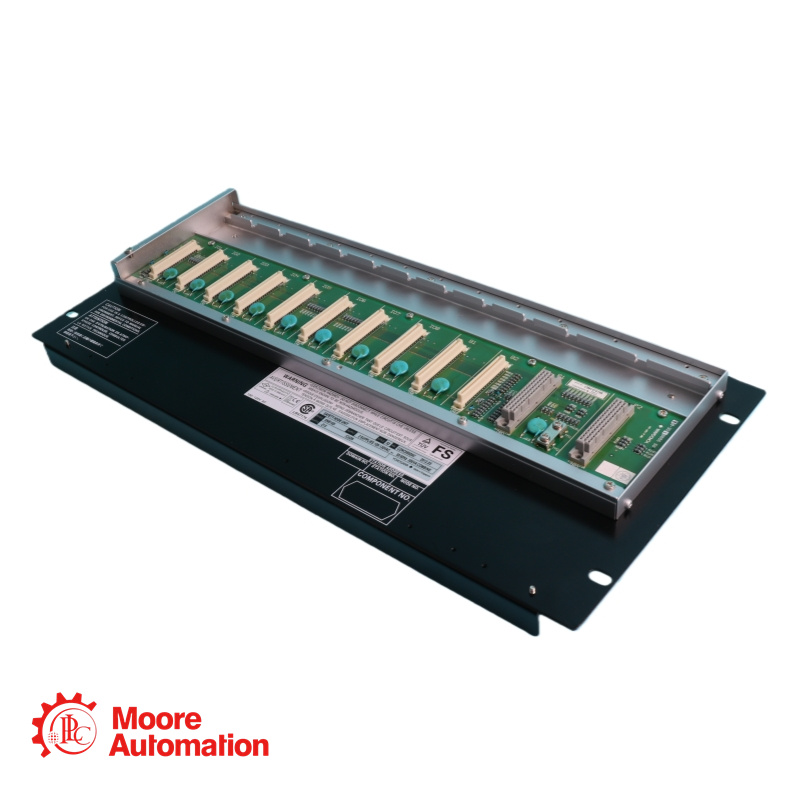

Yokogawa SNB10D-413/CU2N/ATD0C โหนดความปลอดภัยยูนิต

คำอธิบาย

ข้อกำหนด

SNB10D-413/CU2N/ATDOC เป็นหน่วยโหนดความปลอดภัยแบบติดตั้งในแร็คสำหรับระบบความปลอดภัย ProSafe-RS ออกแบบมาเพื่อเชื่อมต่อสัญญาณ I/O ภาคสนามที่สำคัญกับตัวควบคุมความปลอดภัยผ่านบัส ESB แบบสำรองคู่ มาพร้อมระบบจ่ายไฟ DC 24V แบบสำรองคู่ มีขั้วต่อบัส ESB คู่ และคู่มือการป้องกันการระเบิดสำหรับใช้ในพื้นที่อันตราย หน่วยนี้ต้องติดตั้งในตู้โลหะที่มีกุญแจล็อค ตรงตามมาตรฐาน ISA G3 และข้อกำหนดอุณหภูมิขยาย และสร้างขึ้นเพื่อให้เป็นไปตามมาตรฐานความปลอดภัยทางอุตสาหกรรมและ EMC ที่เข้มงวด

แรงดันไฟฟ้าและชนิดของแหล่งจ่ายไฟ: 4: แหล่งจ่ายไฟ 24 V DC
รหัสต่อท้าย (การป้องกันและสิ่งแวดล้อม): 3: มาตรฐาน ISA G3 และอุณหภูมิ (-20 ถึง 70 °C) โดยไม่มีการป้องกันการระเบิด (หมายเหตุ: รหัสต่อท้าย "413" ที่ให้มาใช้ "3" ซึ่งไม่ได้ระบุไว้อย่างชัดเจนในตารางสำหรับ SNB10D รหัสที่กำหนดไว้ตามมาตรฐานคือ 5 และ E สำหรับข้อมูลจำเพาะที่ถูกต้อง โปรดตรวจสอบกับเอกสารทางการล่าสุด คำอธิบายในที่นี้ถือว่า "3" อาจเป็นรหัสทางเลือกหรือรหัสเก่าสำหรับ ISA G3/ไม่มีการป้องกันการระเบิดแบบเฉพาะรุ่น)
รหัสตัวเลือกที่ 1: /CU2N: ชุดเชื่อมต่อสำหรับบัส ESB (หมายเลขชิ้นส่วน: S9342FA, จำนวน: 2 ชิ้น)
รหัสตัวเลือกที่ 2: /ATDOC: คู่มือการป้องกันการระเบิด
รหัสตัวเลือกอื่นๆ ที่มีให้เลือก: /CLI2T: ชุดเชื่อมต่อพร้อมตัวต้านทานปลายสายสำหรับบัส ESB
สามารถเชื่อมต่อกับชุดควบคุมความปลอดภัยผ่านทาง: บัส ESB โดยต้องใช้โมดูลตัวเชื่อมต่อบัส ESB (SEC401 หรือ SEC402)
จำนวนอุปกรณ์สูงสุดต่อชุดควบคุมความปลอดภัย: สูงสุด 13 สำหรับ SEC402; สูงสุด 9 สำหรับ SEC401
การกำหนดค่าโมดูล: โมดูลแหล่งจ่ายไฟ: 2 โมดูลสำหรับการกำหนดค่าแบบสำรองคู่; โมดูลอินเทอร์เฟซบัส ESB (SSB401): 2 โมดูล; โมดูล I/O: สามารถติดตั้งในช่องเสียบที่มีอยู่ (ขึ้นอยู่กับข้อจำกัด)
การใช้พลังงาน (24V DC): 5.5 แอมป์
