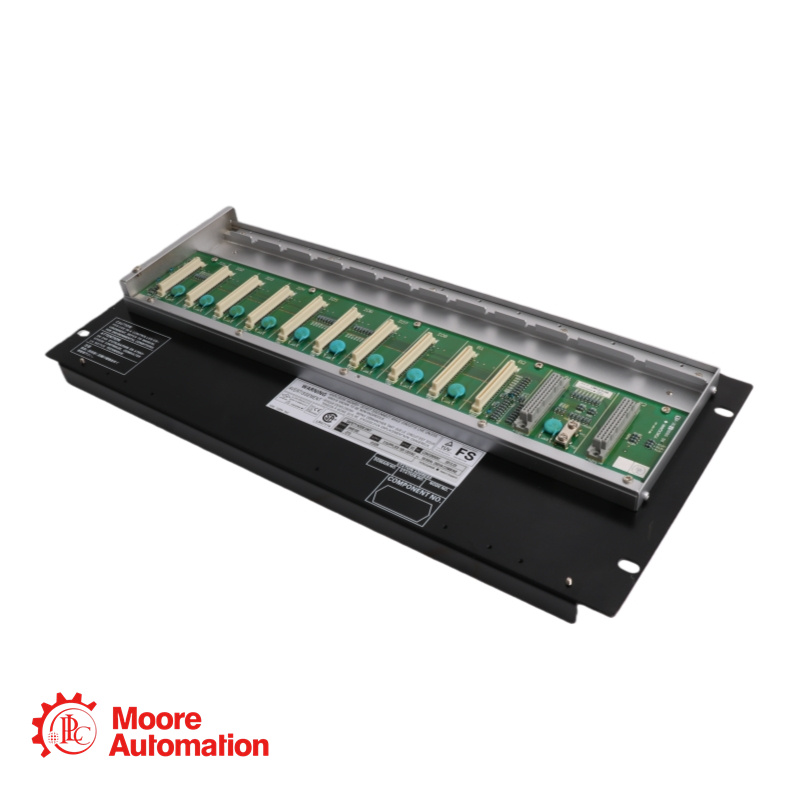

หน่วยโหนดความปลอดภัย Yokogawa SNB10D-215/CU2N

คำอธิบาย

ข้อกำหนด

SNB10D-215/CU2N เป็นหน่วยโหนดความปลอดภัยแบบติดตั้งในแร็ค ออกแบบมาสำหรับระบบ ProSafe-RS โดยให้การเชื่อมต่อที่ปลอดภัยสำหรับสัญญาณภาคสนามไปยังตัวควบคุมความปลอดภัยผ่านบัส ESB แบบสำรองคู่ มีคุณสมบัติเด่นคือ ระบบจ่ายไฟ AC 100-120V แบบสำรองคู่ พร้อมใบอนุญาตขยายโหนดในตัว การปฏิบัติตามมาตรฐาน ISA G3 และช่วงอุณหภูมิการทำงานที่กว้างขึ้น ทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ในงานด้านความปลอดภัยที่ต้องการความแม่นยำสูง หน่วยนี้มาพร้อมกับขั้วต่อบัส ESB คู่ ต้องติดตั้งในตู้โลหะที่มีกุญแจล็อค และได้รับการออกแบบทางวิศวกรรมเพื่อให้เป็นไปตามมาตรฐานความปลอดภัยและ EMC ที่เข้มงวดสำหรับสภาพแวดล้อมทางอุตสาหกรรม

แรงดันไฟฟ้าและชนิดของแหล่งจ่ายไฟ: 1: 100 ถึง 120 โวลต์ AC, 50/60 เฮิรตซ์
รหัสต่อท้าย (การป้องกันและสิ่งแวดล้อม): 5: มาตรฐาน ISA G3 และอุณหภูมิ (-20 ถึง 70 °C) โดยไม่มีระบบป้องกันการระเบิด
รหัสตัวเลือก: /CU2N: ชุดเชื่อมต่อสำหรับบัส ESB (หมายเลขชิ้นส่วน: S9342FA, จำนวน: 2 ชิ้น)
รหัสตัวเลือกอื่นๆ ที่มีให้เลือก: /CLI2T: ชุดเชื่อมต่อพร้อมตัวยุติสำหรับบัส ESB; /ATDOC: คู่มือป้องกันการระเบิด
สามารถเชื่อมต่อกับชุดควบคุมความปลอดภัยผ่านทาง: บัส ESB โดยต้องใช้โมดูลตัวเชื่อมต่อบัส ESB (SEC401 หรือ SEC402)
จำนวนอุปกรณ์สูงสุดต่อชุดควบคุมความปลอดภัย: สูงสุด 13 สำหรับ SEC402; สูงสุด 9 สำหรับ SEC401
การกำหนดค่าโมดูล: โมดูลแหล่งจ่ายไฟ: 2 โมดูลสำหรับการกำหนดค่าแบบสำรองคู่; โมดูลอินเทอร์เฟซบัส ESB (SSB401): 2 โมดูล; โมดูล I/O: สามารถติดตั้งในช่องเสียบที่มีอยู่ (ขึ้นอยู่กับข้อจำกัด)
การใช้พลังงาน (100-120V AC): 200 VA
