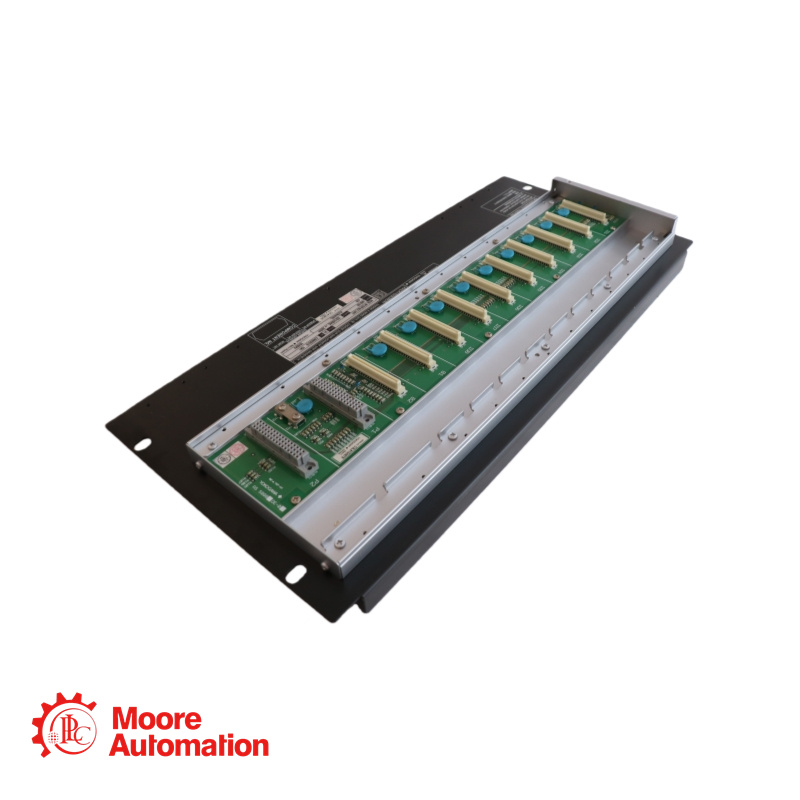

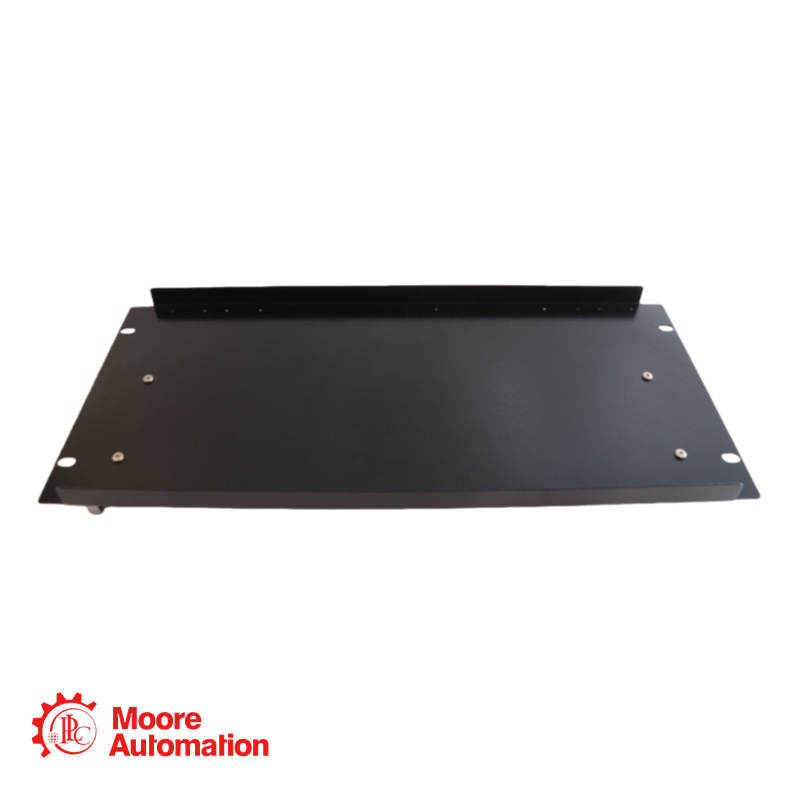

Yokogawa ANB10D-411/CU2N/NDEL โหนดยูนิต

คำอธิบาย

ข้อกำหนด

ANB10D-411/CU2N/NDEL เป็นยูนิตโหนดบัส ESB อเนกประสงค์แบบสำรองไฟคู่ โดดเด่นด้วยระบบสำรองไฟแบบไฮบริด รองรับทั้งไฟ DC 24V และ AC 100-120V เพื่อความน่าเชื่อถือสูงสุดในการจ่ายไฟในระบบ FIO ยูนิตนี้มาพร้อมซอฟต์แวร์ขยายโหนดที่จำเป็น ใช้งานร่วมกับ Field Control Unit หลักๆ ได้ และมีขั้วต่อบัส ESB คู่มาให้พร้อมใช้งาน เพื่อการรวมระบบที่ง่ายดาย ออกแบบมาสำหรับการติดตั้งในแร็คอุตสาหกรรม รองรับโมดูล I/O ได้สูงสุดแปดโมดูล และเป็นไปตามมาตรฐานความปลอดภัยและ EMC สากล อย่างไรก็ตาม การจำแนกประเภทการป้องกันที่แน่นอนนั้น จำเป็นต้องตรวจสอบกับรหัสต่อท้ายมาตรฐานอีกครั้ง

แรงดันไฟฟ้าของแหล่งจ่ายไฟ (หลัก/สำรอง): แหล่งจ่ายไฟ DC 24 V (รหัสต่อท้าย "4") และแหล่งจ่ายไฟ AC 100-120 V, 50/60 Hz (รหัสต่อท้าย "1") – การกำหนดค่านี้แสดงถึงระบบสำรองไฟแบบคู่ที่มีความสามารถในการรับอินพุตทั้ง DC และ AC
การตีความลำดับรหัสต่อท้าย: รหัสต่อท้าย "-411" จะถูกตีความดังนี้: "4" สำหรับขดลวดปฐมภูมิ 24V DC, "1" สำหรับขดลวดทุติยภูมิ 100-120V AC และ "1" สำหรับการกำหนดค่าพื้นฐานโดยไม่มีตัวเลือกพิเศษ
รหัสตัวเลือกที่ 1: /CU2N: ชุดเชื่อมต่อสำหรับบัส ESB (หมายเลขชิ้นส่วน: S9562FA, จำนวน: 2 ชิ้น)
รหัสตัวเลือกที่ 2: /NDEL: ใบอนุญาตซอฟต์แวร์สำหรับการขยายโหนด (จำเป็นสำหรับการเชื่อมต่อกับ AFV10D, AFV30D, AFV40D และ AFF50D)
รหัสตัวเลือกอื่นๆ ที่มีให้เลือก: /CU2T: ชุดเชื่อมต่อพร้อมตัวยุติสำหรับบัส ESB; /ATDOC: คู่มือป้องกันการระเบิด
เชื่อมต่อกับ Field Control Unit (FCU) ผ่านทาง: ESB Bus โดยต้องติดตั้ง ESB Bus Coupler Module (EC401 หรือ EC402) ในช่องเสียบ 7/8 ของ FCU
FCU ที่ใช้งานร่วมกันได้ซึ่งต้องใช้ /NDEL: AF10D, AFV30D, AFV40D, AFF50D
จำนวนโมดูล I/O สูงสุดที่สามารถติดตั้งได้: 8
การกำหนดค่าโมดูลทั่วไป: โมดูลแหล่งจ่ายไฟ (PW481, PW482 หรือ PW484): 2 โมดูลสำหรับการกำหนดค่าแบบสำรองคู่; โมดูล Slave อินเทอร์เฟซบัส ESB (SB401): 2 โมดูลสำหรับการกำหนดค่าแบบสำรองคู่; โมดูล I/O: สูงสุด 8 โมดูล
การใช้พลังงานไฟฟ้า (24V DC): 5.5 แอมป์
การใช้พลังงานไฟฟ้า (100-120V AC): 200 VA, 120 W
