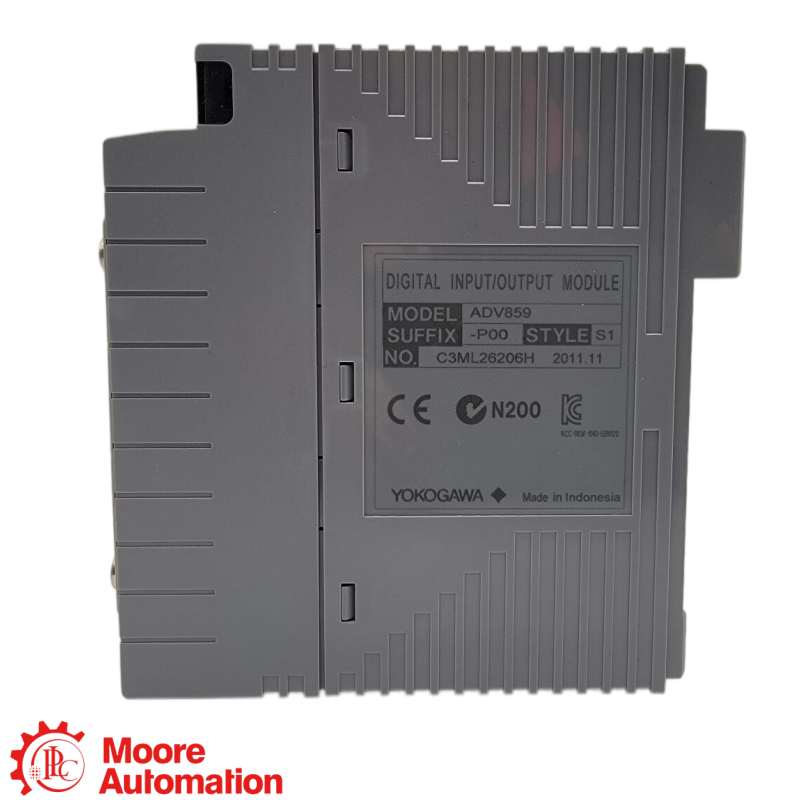

โมดูลอินพุต/เอาต์พุตดิจิทัลที่เข้ากันได้กับ Yokogawa ADV859-P00 S1 ST2
โมดูลอินพุต/เอาต์พุตดิจิทัลที่เข้ากันได้กับ Yokogawa ADV859-P00 S1 ST2
โมดูลอินพุต/เอาต์พุตดิจิทัลที่เข้ากันได้กับ Yokogawa ADV859-P00 S1 ST2

โมดูลอินพุต/เอาต์พุตดิจิทัลที่เข้ากันได้กับ Yokogawa ADV859-P00 S1 ST2

การตรวจสอบอ้างอิงผลิตภัณฑ์

ADV859-P00 S1

โมดูล ADV859-P00 S1 เป็นโมดูลดิจิทัล I/O ที่ใช้งานร่วมกับ Yokogawa ST2 ได้ โดยมีช่องสัญญาณอินพุต 16 ช่องและช่องสัญญาณเอาต์พุต 16 ช่อง ให้ช่องสัญญาณแยกอิสระ และใช้สายเคเบิล KS2 เฉพาะ

แคตตาล็อกADV859-P00 S1
ตัวตนฉลากที่แน่นอน
ระบบอินพุต/เอาต์พุตที่เข้ากันได้กับ CENTUM-ST
สถานะต้องมีการตรวจสอบยืนยัน
ยี่ห้อโยโกกาวะ
ประเภทผลิตภัณฑ์โมดูลอินพุต/เอาต์พุตดิจิทัลที่เข้ากันได้กับ ST2
เงื่อนไข / การรับประกันสินค้าใหม่แท้ · รับประกัน 1 ปี
การตรวจสอบรูปภาพและวิดีโอจะแจ้งให้ทราบภายหลังการสอบถาม
ขอใบเสนอราคา

  • ยี่ห้อ :

    Yokogawa

  • ส่วนจำนวน :

    ADV859-P00 S1

  • คำอธิบาย :

    ST2-Compatible Digital I/O Module
สอบถามตอนนี้
การค้นหานางแบบค้นหาหมายเลขชิ้นส่วนที่ต้องการเปิดหน้าผลิตภัณฑ์ Moore Automation ที่ตรงกับความต้องการของคุณมากที่สุดโดยตรง
ข้อมูลผลิตภัณฑ์● เอกสารอ้างอิงอย่างเป็นทางการจากโยโกกาวะ
การตรวจสอบอ้างอิงผลิตภัณฑ์

ADV859-P00 S1

การตรวจสอบการกำหนดค่า

รุ่น EXACT · ใช้งานร่วมกับ ST2 ได้ · 16 อินพุต + 16 เอาต์พุต · สายเคเบิล KS2

บทบาทของผลิตภัณฑ์
ADV859-P00 S1 เป็นโมดูล I/O ดิจิทัลของ Yokogawa สำหรับแอปพลิเคชัน ST2 ที่เข้ากันได้ โดยรับอินพุตสถานะการสัมผัสหรือแรงดันไฟฟ้า และให้เอาต์พุตแบบสัมผัสทรานซิสเตอร์พร้อมช่องสัญญาณแยกอิสระ
ตรวจสอบการติดตั้ง
ตรวจสอบให้แน่ใจว่าป้ายชื่อ ADV859-P00 S1, ความเข้ากันได้กับ ST2, สายเคเบิล KS2, แหล่งจ่ายไฟโมดูล 5 V DC, อัตราสัญญาณภาคสนาม และการกำหนดช่องสัญญาณครบถ้วนก่อนการติดตั้ง
👩‍💼
ต้องการราคาที่ดีที่สุดใช่ไหม?
ฟริดา
หัวหน้าทีมขาย 🏆
อีเมลsales5@mooreplc.comวอทส์แอป+86 153 5940 8275
รายละเอียดหมายเลขคำสั่งซื้อ

โครงสร้างของหมายเลขคำสั่งซื้อ ADV859-P00 S1 เป็นอย่างไร

แอดวี859
รหัสรุ่นโมดูลอินพุต/เอาต์พุตดิจิทัลที่เข้ากันได้กับ ST2 พร้อมอินพุต 16 ช่องและเอาต์พุต 16 ช่อง
ตัวเลือกคำต่อท้าย
คำต่อท้ายและรูปแบบP = เอาต์พุตที่แปรผันตามความกว้างของพัลส์/เวลา; 00 = คำต่อท้ายที่จำเป็น/พื้นฐาน; S1 = ตัวระบุรูปแบบที่ระบุไว้
เอกสารอ้างอิงอย่างเป็นทางการจากโยโกกาวะ

ข้อกำหนดทางเทคนิค

ต้องมีการตรวจสอบยืนยัน
ADV859-P00 S1

ข้อมูล ADV859-P00 S1 ที่ได้รับการตรวจสอบแล้วโดยสรุป

ค่าด้านล่างนี้ได้รับการบันทึกไว้ในข้อกำหนดทั่วไปของ Yokogawa คือ GS 33J60F70-01EN สำหรับ ADV859 และคำต่อท้าย -P00

ช่องสัญญาณอินพุต/เอาต์พุต16 อินพุต · 16 เอาต์พุต
การแยกตัวช่องสัญญาณแยก
การตอบสนองอินพุต 8 มิลลิวินาที · เอาต์พุต ≤16 มิลลิวินาที
การเชื่อมต่อสายเคเบิล KS2 เฉพาะ
การกำหนดค่าที่ได้รับการตรวจสอบแล้ว

16 อินพุต · 16 เอาต์พุต · ช่องสัญญาณแยกอิสระ · อินพุต 8 มิลลิวินาที · เอาต์พุต ≤16 มิลลิวินาที · สายเคเบิล KS2 เฉพาะ

ข้อมูลทั่วไป −
ยี่ห้อโยโกกาวะ
แบบอย่างADV859-P00 S1
หมวดหมู่สินค้าโมดูลอินพุต/เอาต์พุตดิจิทัล
การ์ดที่ใช้งานร่วมกันได้เข้ากันได้กับ ST2
ข้อมูลทางไฟฟ้าและเวลา ＋
อัตราการสัมผัสเอาต์พุต30 V DC · 100 mA (โหลดแบบเหนี่ยวนำหรือแบบต้านทาน)
การใช้พลังงานในปัจจุบัน450 mA ที่ 5 V DC
ช่วงความกว้างของพัลส์8 มิลลิวินาที ถึง 7200 วินาที · ความละเอียด 8 มิลลิวินาที บวกกับความล่าช้าในการเปิด/ปิดสูงสุด 1 มิลลิวินาที
ข้อมูลทางกายภาพและข้อมูลการสั่งซื้อ ＋
น้ำหนักและการเชื่อมต่อน้ำหนักประมาณ 0.30 กก. · สายเคเบิล KS2 เฉพาะ
หลักเกณฑ์การสั่งซื้อADV859 ที่มีคำต่อท้ายพื้นฐาน -P00; ตรงกับเครื่องหมายสไตล์ S1 บนป้ายชื่อ
แหล่งที่มา: ข้อกำหนดทั่วไปของ Yokogawa รุ่น GS 33J60F70-01EN สำหรับโมดูลอินพุต/เอาต์พุตดิจิทัล
คำถามที่พบบ่อย

ข้อมูลจำเพาะ การเชื่อมต่อ และคำถามที่พบบ่อยในการสั่งซื้อ ADV859-P00 S1

ผลิตภัณฑ์ประเภทใด ADV859-P00 S1?＋

ADV859-P00 S1 เป็นโมดูล I/O ดิจิทัลของ Yokogawa สำหรับแอปพลิเคชัน ST2 ที่เข้ากันได้ โดยมีช่องสัญญาณอินพุต 16 ช่องและช่องสัญญาณเอาต์พุต 16 ช่อง

คำต่อท้าย P00 ในตัวอักษรนี้หมายความว่าอย่างไร ADV859-P00 S1 หมายถึง?＋

สำหรับ ADV859-P00 S1ตารางแบบจำลองอย่างเป็นทางการกำหนดให้ P คือฟังก์ชันเอาต์พุตที่แปรผันตามความกว้างของพัลส์และเวลา โดยเลข 0 ตัวแรกคือรหัสคงที่ที่จำเป็น และเลข 0 ตัวที่สองคือประเภทพื้นฐาน

เป็นอย่างไรบ้าง ADV859-P00 S1 ช่องสัญญาณถูกแยกออกหรือไม่?＋

ADV859-P00 S1 มีช่องสัญญาณอินพุต 16 ช่องและช่องสัญญาณเอาต์พุต 16 ช่อง โดยแต่ละช่องแยกออกจากกัน

เวลาตอบสนองที่ระบุไว้สำหรับ ADV859-P00 S1?＋

ADV859-P00 S1 มีการตอบสนองต่อการป้อนสถานะภายใน 8 มิลลิวินาที และการตอบสนองต่อการแสดงสถานะภายใน 16 มิลลิวินาทีหรือน้อยกว่า

ใช้สายเคเบิลชนิดใดกับ ADV859-P00 S1?＋

ADV859-P00 S1 ใช้สายเคเบิล KS2 โดยเฉพาะ และระบุว่าสามารถใช้งานร่วมกับ ST2 ได้

อัตราผลผลิตใดที่เหมาะสมกับ ADV859-P00 S1?＋

ADV859-P00 S1 มีเอาต์พุตแบบหน้าสัมผัสทรานซิสเตอร์ที่ให้แรงดัน 30 V DC ที่กระแส 100 mA สำหรับโหลดแบบเหนี่ยวนำหรือแบบต้านทาน จำเป็นต้องใช้ไดโอดป้องกันประกายไฟเมื่อขับรีเลย์ DC

สิ่งที่ควรตรวจสอบก่อนสั่งซื้อ ADV859-P00 S1?＋

ก่อนสั่งซื้อ ADV859-P00 S1ตรงกับรุ่นที่สมบูรณ์ - คำต่อท้าย P00 เครื่องหมายสไตล์ S1 ตำแหน่งการ์ดที่เข้ากันได้ สายเคเบิลเฉพาะ ฟังก์ชันช่องสัญญาณ การโหลดภาคสนาม และบันทึกระบบที่ติดตั้ง

ติดต่อผู้เชี่ยวชาญผลิตภัณฑ์

ตรวจสอบการตั้งค่า ADV859-P00 S1 ด้วย Frida

โปรดระบุรายละเอียดทั้งหมดของป้ายชื่อ ADV859-P00 S1 รายละเอียดระบบที่ติดตั้ง ข้อมูลการเดินสายไฟหรือสายเคเบิล จำนวน และปลายทาง พร้อมทั้งแนบรูปถ่ายเพื่อตรวจสอบการกำหนดค่า

เลือกวิธีการติดต่อโดยตรง
เอกสารข้อมูลผลิตภัณฑ์

คู่มือและเอกสารอ้างอิงอย่างเป็นทางการสำหรับ
ADV859-P00 S1

ข้อมูลอ้างอิงอย่างเป็นทางการจากผู้ผลิตสำหรับโมดูลดิจิทัล I/O รุ่น Yokogawa ADV859-P00 S1 ST2-Compatible

สถานะเอกสารข้อมูลอย่างเป็นทางการ

เอกสารข้อกำหนดทั่วไปของ Yokogawa รุ่น GS 33J60F70-01EN ระบุถึง ADV859, คำต่อท้ายพื้นฐาน -P00, การกำหนดค่าอินพุต 16 ช่อง/เอาต์พุต 16 ช่อง, ความเข้ากันได้กับ ST2 และการเชื่อมต่อ KS2 โดยเฉพาะ จับคู่ S1 กับเครื่องหมายรูปแบบบนแผ่นป้ายชื่อ

ต้องมีการตรวจสอบยืนยัน

ติดต่อเพื่อขอรับความช่วยเหลือ

โปรดส่งข้อมูลรุ่นรถ จำนวน และคำถามทางเทคนิคหรือคำถามเกี่ยวกับการสั่งซื้อของคุณมาด้วย

ข้อความทางเทคนิคในหน้านี้จำกัดเฉพาะข้อกำหนดทั่วไปของ Yokogawa คือ GS 33J60F70-01EN สำหรับ ADV859 และคำต่อท้าย -P00 เท่านั้น

ใช้งานร่วมกับ ST2 ได้ · อินพุต/เอาต์พุตดิจิทัล

วิธีติดตั้ง ADV859-P00 S1 เข้ากับระบบที่เข้ากันได้กับ Yokogawa ST2

โยโกกาวะ คือแบรนด์; ADV859-P00 S1 เป็นโมดูล I/O ดิจิทัล 16 อินพุต/16 เอาต์พุต สำหรับแอปพลิเคชัน ST2 ที่เข้ากันได้; -P00 เลือกฟังก์ชันเอาต์พุตแบบแปรผันตามความกว้างพัลส์/เวลาในรูปแบบพื้นฐาน

โยโกกาวะ · ยี่ห้อ
โมดูลอินพุต/เอาต์พุตดิจิทัล YokogawaST2 · 16 อินพุต · 16 เอาต์พุต
บทบาทของระบบ

ADV859 · ST2 I/O

รับอินพุตสถานะการสัมผัสหรือแรงดันไฟฟ้า และให้เอาต์พุตสถานะการสัมผัสของทรานซิสเตอร์ ความกว้างพัลส์ หรือสัดส่วนเวลา

แชนเนลฟิต

16 อินพุต · 16 เอาต์พุต

ช่องสัญญาณถูกแยกออกจากกัน โปรดตรวจสอบการกำหนดช่องสัญญาณ การเดินสายเคเบิล และการเดินสายไฟภาคสนามให้ตรงกับแผนผัง ST2 ที่ติดตั้งไว้

ข้อมูลการเชื่อมต่อ

KS2 · 5 V DC

ใช้สายเคเบิล KS2 โดยเฉพาะ และดึงกระแสไฟ 450 mA จากแหล่งจ่ายไฟ 5 V DC

ความสัมพันธ์ของระบบ: ตรวจสอบฉลาก ADV859-P00 S1 ให้ครบถ้วน ตำแหน่งที่เข้ากันได้กับ ST2 สายเคเบิล KS2 การกำหนดช่องสัญญาณ การเดินสายภาคสนาม แหล่งจ่ายไฟโมดูล 5 V DC และโหลดเอาต์พุต ก่อนการติดตั้งหรือเปลี่ยนชิ้นส่วน
หลักฐานการตรวจสอบ

หลักฐานที่จำเป็นในการตรวจสอบความถูกต้องของ ADV859-P00 S1

เอกลักษณ์ของผลิตภัณฑ์

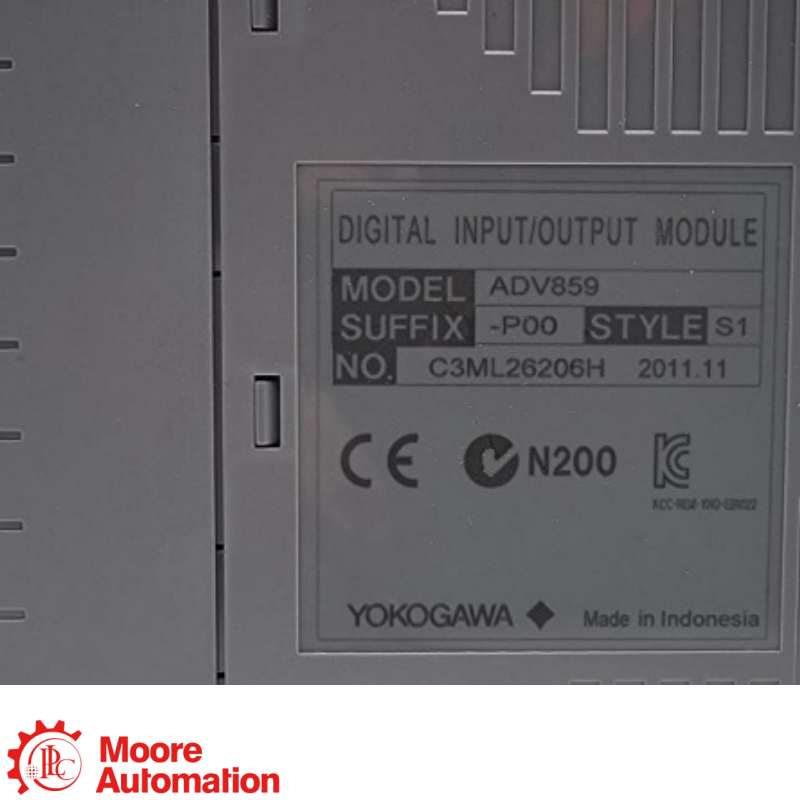

ตรวจสอบให้แน่ใจว่า ADV859-P00 S1 ตรงกับป้ายชื่อ Yokogawa ที่สมบูรณ์ คำต่อท้าย -P00 เครื่องหมายสไตล์ S1 และบันทึกฮาร์ดแวร์ที่ติดตั้งไว้

บริบทการติดตั้ง

บันทึกตำแหน่งการ์ดที่เข้ากันได้กับ ST2, สายเคเบิล KS2 เฉพาะ, แผนผังช่องสัญญาณอินพุต 16 ช่อง/เอาต์พุต 16 ช่อง, การแยกช่องสัญญาณ และการเดินสายภาคสนาม

ข้อมูลอ้างอิงผลิตภัณฑ์ADV859-P00 S1เอกสารอ้างอิงผลิตภัณฑ์ ADV859-P00 S1 ฉบับสมบูรณ์
หลักฐานการกำหนดค่า

โปรดใช้ฉลาก ADV859-P00 S1 ที่ครบถ้วน ข้อมูลระบุตัวตนสายเคเบิล การกำหนดช่องสัญญาณ และบันทึกระบบ เพื่อตรวจสอบการกำหนดค่าก่อนสั่งซื้อ

เช็คเปลี่ยนทดแทน

อย่าใช้โมดูล ADV อื่นมาทดแทนโดยดูจากรูปลักษณ์ภายนอกเพียงอย่างเดียว ต้องตรวจสอบประเภทการ์ดที่เข้ากันได้ จำนวนช่องสัญญาณ วิธีการแยกสัญญาณ สายเคเบิล และคำต่อท้ายให้ตรงกันด้วย
