Yokogawa AAI835-S00 S2 โมดูล I/O แบบอะนาล็อก

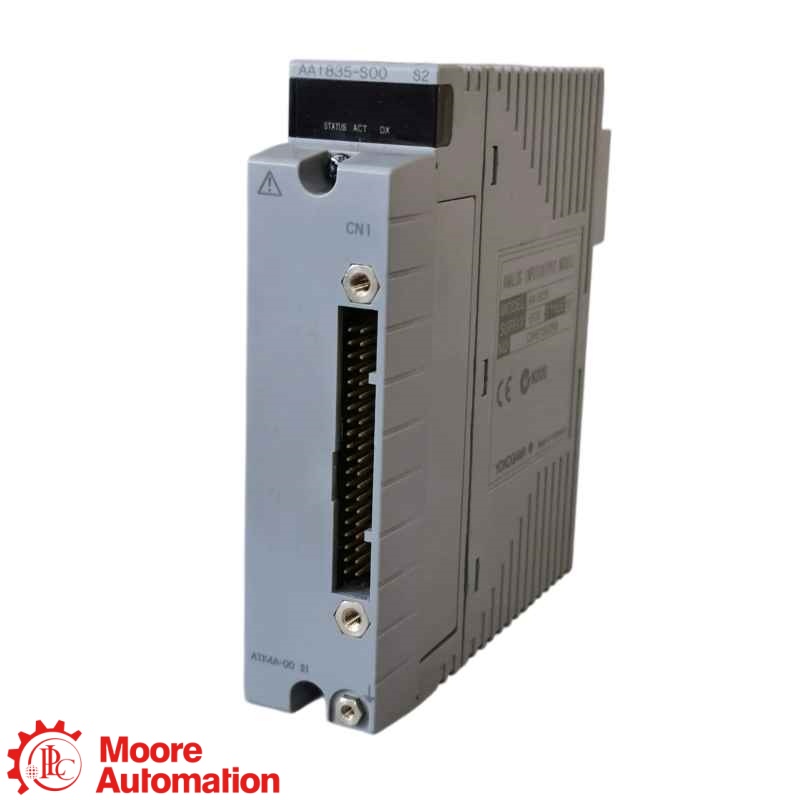

AAI835-S00 S2 เป็นโมดูลอินพุต/เอาต์พุตแบบอนาล็อกของ Yokogawa ที่แลกเปลี่ยนสัญญาณ 4–20 mA กับสถานีควบคุมภาคสนามที่เข้ากันได้ มีโครงสร้างเป็นอินพุตแบบอนาล็อกแยกอิสระ 4 ช่อง และเอาต์พุตแบบอนาล็อกแยกอิสระ 4 ช่อง และต้องใช้งานร่วมกับอุปกรณ์เชื่อมต่อ ขั้วต่อ และสายไฟของ Yokogawa ที่เข้ากันได้เท่านั้น

AAI835-S00 S2 โมดูลนี้มีช่องสัญญาณอนาล็อกแบบผสมแปดช่อง ประกอบด้วยช่องสัญญาณอินพุต 4–20 mA สี่ช่อง และช่องสัญญาณเอาต์พุต 4–20 mA สี่ช่อง โดยแต่ละช่องแยกจากกัน ไม่ใช่โมดูลที่มีเฉพาะอินพุตแปดช่องหรือเฉพาะเอาต์พุตแปดช่อง ดังนั้นการจัดสรร I/O ต้องตรงกับฐานข้อมูลควบคุมที่กำหนดค่าไว้

AAI835-S00 S2 มีคำต่อท้าย -S สำหรับมาตรฐานทั่วไป ในขณะที่ Yokogawa ระบุ -H สำหรับการสื่อสาร HART แบบดิจิทัล ดังนั้นจึงไม่ควรสันนิษฐานว่า AAI835-S00 S2 มีความสามารถด้าน HART โปรดตรวจสอบรหัสสั่งซื้อและข้อกำหนดของโครงการทั้งหมดก่อนทำการทดแทน

AAI835-S00 S2 สามารถใช้งานร่วมกับชุดขั้วต่อแบบแยกส่วนอนาล็อกของ Yokogawa ที่รองรับ เช่น ATI3S หรือ ATI3D หรือกับเส้นทางอะแดปเตอร์ ATK4A/ATB3A และสายเคเบิล KS และแผงขั้วต่อที่เกี่ยวข้องได้ ฮาร์ดแวร์ที่เลือกจะเป็นตัวกำหนดตัวเลือกการเดินสายของตัวส่งสัญญาณ ดังนั้นจึงต้องตรวจสอบชุดขั้วต่อที่มีอยู่ก่อน

AAI835-S00 S2 ติดตั้งเป็นอินพุต/เอาต์พุตภาคสนามในหน่วยโหนด Yokogawa ESB-bus หรือหน่วยควบคุมภาคสนามที่เข้ากันได้ ความเข้ากันได้ขึ้นอยู่กับรุ่นของโหนดหรือ FCS ที่แน่นอน รุ่นของระบบ การกำหนดสล็อต ฮาร์ดแวร์เทอร์มินัล และฐานข้อมูลช่องสัญญาณ 4–20 mA ที่กำหนดค่าไว้

AAI835-S00 S2 ไม่ควรเปลี่ยนโดยใช้เพียงแค่รหัสพื้นฐาน AAI835 เท่านั้น คำต่อท้าย -S00, รูปแบบ S2, การรองรับเฟิร์มแวร์หรือเวอร์ชันระบบ, ขั้วต่อหรืออะแดปเตอร์, การจัดเรียงระบบสำรอง และการเดินสายช่องสัญญาณ ต้องตรงกับการกำหนดค่าที่ติดตั้งไว้ทั้งหมด

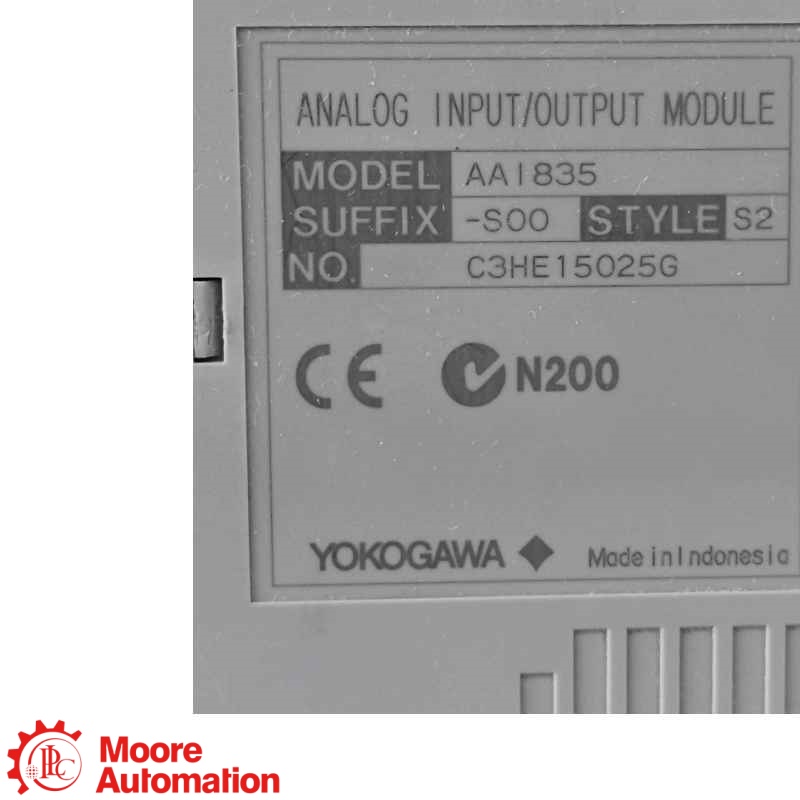

ก่อนการติดตั้ง AAI835-S00 S2ตรวจสอบให้แน่ใจว่าแผ่นป้ายชื่อครบถ้วน รูปแบบ S2 โหนดที่เข้ากันได้หรือ FCS การกำหนดอินพุต/เอาต์พุต 4–20 mA บล็อกขั้วต่อหรืออะแดปเตอร์ สาย KS การจัดเรียงตัวส่งสัญญาณแบบสองสายหรือสี่สาย ข้อกำหนดด้านความซ้ำซ้อน การต่อสายดิน และการกำหนดค่าระบบควบคุมที่บันทึกไว้
