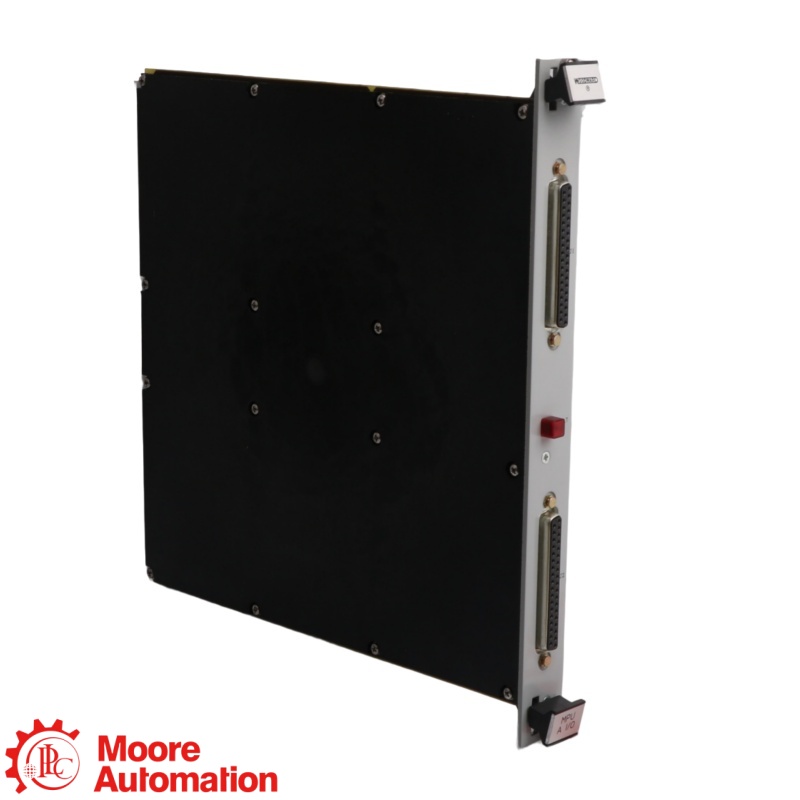

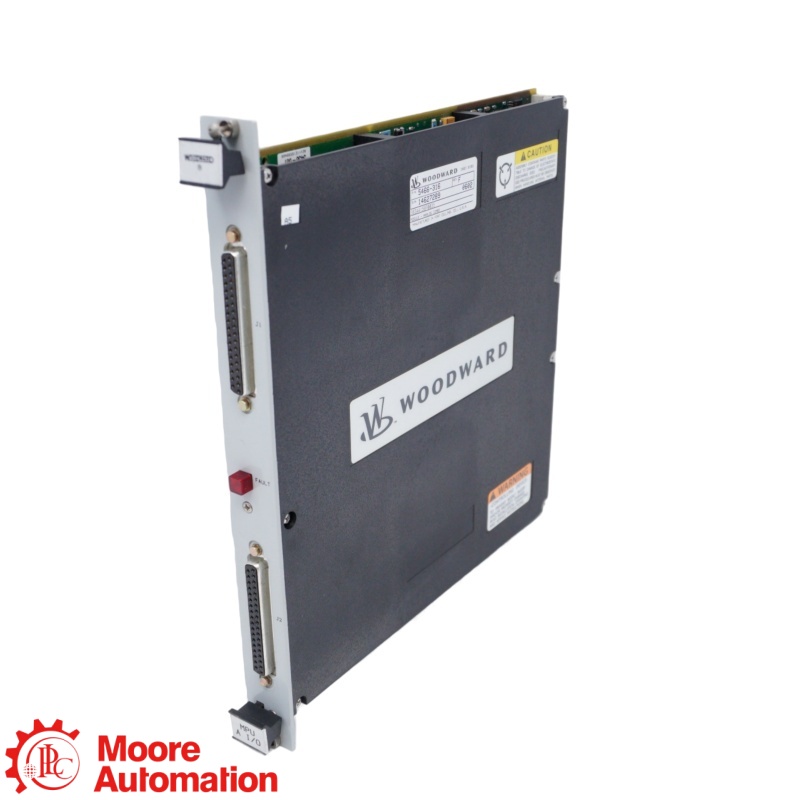

โมดูลอินพุต/เอาต์พุตแบบอนาล็อกความหนาแน่นสูง Woodward 5466-315 MicroNet

5466-315 เป็นโมดูลอินพุต/เอาต์พุตแบบอนาล็อกความหนาแน่นสูง Woodward MicroNet ที่เชื่อมต่ออินพุต 4–20 mA ที่เข้ากันได้ 24 ช่อง และเอาต์พุต 4–20 mA 8 ช่อง เข้ากับแอปพลิเคชันควบคุมแบบซิมเพล็กซ์

5466-315 มีช่องสัญญาณอินพุตแบบอนาล็อก 24 ช่อง และช่องสัญญาณเอาต์พุตแบบอนาล็อก 8 ช่อง โดยการกำหนดลูปที่ติดตั้งจะต้องตรงกับโครงการ MicroNet และแบบร่างการเดินสายไฟที่บันทึกไว้

5466-315 ต้องใช้โมดูลต่อสายสัญญาณภาคสนาม 5501-376 ที่เข้ากันได้สองตัว ดังนั้นจึงต้องตรวจสอบโมดูลต่อสายสัญญาณภาคสนาม สายเคเบิล การกำหนดขั้วต่อ และการจัดเตรียมพลังงานวงจรทั้งสองตัวให้เรียบร้อยก่อนการติดตั้ง

5466-315 สามารถใช้ 5466-5026 ได้ก็ต่อเมื่อตรวจสอบความเข้ากันได้ของคอนโทรลเลอร์และแอปพลิเคชันแล้ว และยอมรับตัวกรองป้องกันการเกิดสัญญาณรบกวน (anti-aliasing filter) 5 มิลลิวินาทีบนช่องสัญญาณอินพุต 23 และ 24 แล้วเท่านั้น

5466-315 โมดูลนี้ได้รับการระบุว่าเป็นโมดูลอินพุต/เอาต์พุตแบบอนาล็อกความหนาแน่นสูงแบบซิมเพล็กซ์ ดังนั้นจึงไม่ควรนำไปใช้เป็นโมดูลสำรองโดยไม่ตรวจสอบสถาปัตยกรรมที่ติดตั้งไว้ก่อน

5466-315 การติดตั้งจำเป็นต้องยืนยันหมายเลขชิ้นส่วนที่แน่นอน ช่องเสียบแชสซี FTM 5501-376 สองตัว การเดินสาย 4–20 mA การกำหนดช่องสัญญาณ การต่อสายดิน และการใช้งาน GAP

สำหรับ 5466-315โปรดระบุจำนวน หมายเลขป้ายชื่อ และหมายเลขแก้ไข รวมถึงหมายเลข FTM รายการช่องสัญญาณ แผนผังวงจร ฮาร์ดแวร์ MicroNet ที่ติดตั้ง เวอร์ชันแอปพลิเคชัน GAP และข้อกำหนดในการเปลี่ยนชิ้นส่วน
