 /แผงสัมผัส HMI TFT ขนาด 12.1 นิ้ว รุ่น Weintek MT8121IE

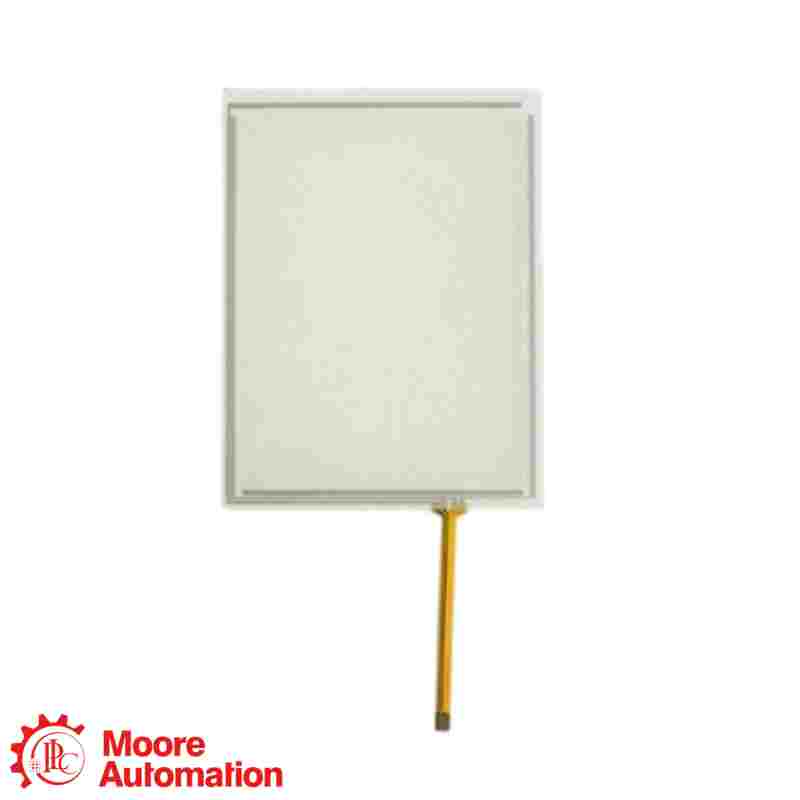

แผงสัมผัส HMI TFT ขนาด 12.1 นิ้ว รุ่น Weintek MT8121IE

แผงสัมผัส HMI TFT ขนาด 12.1 นิ้ว รุ่น Weintek MT8121IE

การตรวจสอบอ้างอิงผลิตภัณฑ์

เอ็มที8121IE

ฉบับสมบูรณ์ เอ็มที8121IE เอกสารอ้างอิงระบุว่าเป็นแผงสัมผัส HMI TFT ขนาด 12.1 นิ้วของ Weintek โปรดตรวจสอบชื่อรุ่นที่แน่นอน การสื่อสารของคอนโทรลเลอร์ที่ติดตั้ง การเดินสายอนุกรม/อีเธอร์เน็ต แหล่งจ่ายไฟ 24 V DC และโครงการ EasyBuilder Pro ที่บันทึกไว้ก่อนสั่งซื้อหรือเปลี่ยนใหม่

ความกว้าง322 มม.
ความสูง243 มม.
ความลึก51 มม.
น้ำหนักสุทธิประมาณ 2.1 กก.
ผู้ผลิตไวน์เทค
ประเภทผลิตภัณฑ์จอ HMI TFT ขนาด 12.1 นิ้ว
เงื่อนไข / การรับประกันสินค้าใหม่แท้ · รับประกัน 1 ปี
การตรวจสอบรูปภาพและวิดีโอจะแจ้งให้ทราบภายหลังการสอบถาม
ขอใบเสนอราคา
สอบถามตอนนี้
ไวน์เทค MT8000iE ซีรีส์ หน้าจอ HMI ขนาด 12.1 นิ้ว
ไวน์เทค MT8121IE

เอ็มที8121IE

แผงสัมผัส HMI TFT ขนาด 12.1 นิ้ว

MT8121IE มีอินเทอร์เฟซผู้ใช้งานความละเอียด 1024 × 768 พร้อมการเชื่อมต่อ Ethernet, การสื่อสารแบบอนุกรม, USB และ SD/SDHC โปรดตรวจสอบให้แน่ใจว่าโปรโตคอล PLC หรือคอนโทรลเลอร์ที่ติดตั้งไว้ การตั้งค่าการสื่อสาร และโปรเจ็กต์ EasyBuilder Pro ที่บันทึกไว้ตรงกันก่อนทำการเปลี่ยน

บทบาทของผลิตภัณฑ์

เอ็มที8121IE เป็นอินเทอร์เฟซระหว่างมนุษย์และเครื่องจักรของ Weintek สำหรับการแสดงผล การป้อนข้อมูลจากผู้ปฏิบัติงาน สัญญาณเตือน และการสื่อสารกับตัวควบคุม

ตรวจสอบการติดตั้ง

ก่อนการติดตั้ง โปรดตรวจสอบแหล่งจ่ายไฟ 24 V DC, ตำแหน่งช่องเจาะแผง, การต่อสายดิน, แผนผังขา Ethernet/serial, การสำรองข้อมูลโครงการ และโปรโตคอลคอนโทรลเลอร์ที่รองรับ

เอ็มที8121IE

ข้อมูลทางวิศวกรรมโดยสรุป

ข้อมูลอย่างเป็นทางการจาก Weintek เกี่ยวกับสินค้าชิ้นนี้ สรุปไว้ด้านล่างนี้

ความกว้าง322 มม.
ความสูง243 มม.
ความลึก51 มม.
น้ำหนักสุทธิประมาณ 2.1 กก.
การตรวจสอบการกำหนดค่า
ตรวจสอบรุ่น เฟิร์มแวร์ พอร์ตการสื่อสาร และโปรเจ็กต์ HMI ที่บันทึกไว้ให้แน่ชัดก่อนทำการเปลี่ยน
ข้อมูลทั่วไป −
ยี่ห้อไวน์เทค
หมายเลขชิ้นส่วนเอ็มที8121IE
ประเภทผลิตภัณฑ์จอ HMI TFT ขนาด 12.1 นิ้ว
ซอฟต์แวร์อีซี่บิลเดอร์ โปร
จอแสดงผลและหน่วยความจำ ＋
แสดงจอ LCD TFT ขนาด 12.1 นิ้ว พร้อมไฟแบ็คไลท์ LED
ปณิธาน1024 × 768 พิกเซล
หน่วยความจำแฟลช128 MB
แรม256 MB
การสื่อสารและอินเทอร์เฟซ ＋
อีเธอร์เน็ต10/100 เบส-ที × 1
ซีเรียลRS-232 / RS-485 2W/4W; RS-485 2W
ยูเอสบีโฮสต์ × 1; ไคลเอนต์ × 1
การขยายตัวSD / SDHC
พลังงานและสิ่งแวดล้อม ＋
กำลังไฟฟ้าขาเข้า24 ±20% V DC
การใช้พลังงาน800 มิลลิแอมป์ ที่ 24 โวลต์ DC
อุณหภูมิในการทำงาน0 ถึง 50 องศาเซลเซียส
การป้องกันด้านหน้าผ่านมาตรฐาน NEMA 4 / IP65
ตรวจสอบเอกสารและคำสั่งซื้อ ＋
ใช้ให้ครบถ้วน เอ็มที8121IE ตรวจสอบข้อมูลอ้างอิงบนแผ่นป้ายชื่อ ตรวจสอบโปรโตคอลที่ติดตั้ง การตั้งค่าอนุกรม/อีเธอร์เน็ต เฟิร์มแวร์ ไฟล์โครงการ ช่องเจาะแผง และแหล่งจ่ายไฟ 24 V DC
คำถามที่พบบ่อย

คำถามที่พบบ่อยเกี่ยวกับความเข้ากันได้ การติดตั้ง และการสั่งซื้อ MT8121IE

อะไรคือ เอ็มที8121IE แยกแยะ?＋

เอ็มที8121IE ระบุว่าเป็นจอ HMI TFT ขนาด 12.1 นิ้วของ Weintek ที่ใช้สำหรับการแสดงภาพเครื่องจักร การป้อนข้อมูลจากผู้ปฏิบัติงาน สัญญาณเตือน และการสื่อสารกับตัวควบคุม

อินเทอร์เฟซใดบ้างที่ใช้งานได้บน เอ็มที8121IE?＋

เอ็มที8121IE มีพอร์ตอีเธอร์เน็ต 10/100 Base-T หนึ่งพอร์ต, อินเทอร์เฟซอนุกรม RS-232/RS-485, พอร์ต USB host หนึ่งพอร์ต, พอร์ต USB client หนึ่งพอร์ต และช่องเสียบ SD/SDHC หนึ่งช่อง โปรโตคอลคอนโทรลเลอร์และการเดินสายพอร์ตที่ติดตั้งต้องตรงกับโครงการ

การกำหนดค่าการแสดงผลและหน่วยความจำแบบใดที่เหมาะสมกับ เอ็มที8121IE?＋

เอ็มที8121IE ตามข้อมูลจำเพาะอย่างเป็นทางการระบุว่า ใช้จอแสดงผล TFT ขนาด 12.1 นิ้ว ความละเอียด 1024 × 768 พิกเซล พร้อมไฟแบ็คไลท์ LED, หน่วยความจำแฟลช 128 MB และ RAM 256 MB

สามารถใช้ HMI ตัวอื่นมาแทนที่ได้หรือไม่ เอ็มที8121IE โดยตรง?＋

สิ่งทดแทนสำหรับ เอ็มที8121IE ไม่ใช่ว่าจะใช้งานได้ทันที โปรดตรวจสอบขนาดแผงควบคุม กำลังไฟ พอร์ต ไดรเวอร์คอนโทรลเลอร์ เฟิร์มแวร์ และการแปลงโปรเจ็กต์ก่อนทำการย้ายข้อมูล

สิ่งที่ต้องตรวจสอบก่อนการติดตั้ง เอ็มที8121IE?＋

ก่อนการติดตั้ง เอ็มที8121IEตรวจสอบฉลากทั้งหมด, ขนาดช่องเจาะแผง 305 × 231 มม., การต่อสายดิน, ความจุ 24 V DC, การเดินสายอนุกรม/อีเธอร์เน็ต, โปรโตคอลคอนโทรลเลอร์ และไฟล์สำรองที่ผ่านการทดสอบแล้วของโครงการ EasyBuilder Pro

เอกสารข้อมูลผลิตภัณฑ์

คู่มือและเอกสารอ้างอิงอย่างเป็นทางการสำหรับ
เอ็มที8121IE

ข้อมูลอ้างอิงอย่างเป็นทางการจากผู้ผลิต Weintek สำหรับจอ HMI TFT ขนาด 12.1 นิ้ว รุ่น MT8121IE

สถานะเอกสารข้อมูลอย่างเป็นทางการ

เอกสารข้อมูลทางเทคนิค Weintek MT8121iE1_Datasheet_ENG เป็นเอกสารข้อมูลอย่างเป็นทางการที่ถูกต้องสำหรับ MT8121IE โดยระบุรายละเอียดเกี่ยวกับจอแสดงผล หน่วยความจำ การสื่อสาร พลังงาน ขนาด และข้อกำหนดด้านสิ่งแวดล้อม

เปิดเอกสารข้อมูลผลิตภัณฑ์อย่างเป็นทางการ

ติดต่อเพื่อขอรับความช่วยเหลือ

โปรดส่งข้อมูลรุ่นรถที่สมบูรณ์ ป้ายชื่อ โปรโตคอลควบคุม การเดินสายพอร์ต เวอร์ชันโครงการ จำนวน และคำถามทางเทคนิคหรือคำถามเกี่ยวกับการสั่งซื้อของคุณ

✉ อีเมล · sales5@mooreplc.com ◉ WhatsApp · +86 153 5940 8275
ข้อมูลทางเทคนิคในหน้านี้อ้างอิงจากเอกสารข้อมูลอย่างเป็นทางการของ Weintek MT8121iE
ความสัมพันธ์ของระบบ HMI

MT8121IE เข้ากับระบบอินเทอร์เฟซผู้ปฏิบัติงานได้อย่างไร

ไวน์เทค เป็นผู้ผลิต; เอ็มที8000ไออี คือตระกูล HMI; และ เอ็มที8121IE คือส่วนติดต่อผู้ใช้งานขนาด 12.1 นิ้ว ที่ใช้รันโปรเจ็กต์ EasyBuilder Pro ที่กำหนดค่าไว้

เอชเอ็มไอเอ็มที8121IEการแสดงผลข้อมูล สัญญาณเตือน และการป้อนข้อมูลจากผู้ปฏิบัติงาน
→
การสื่อสารอีเธอร์เน็ต / ซีเรียลโปรโตคอล อัตราการส่งข้อมูล การกำหนดแอดเดรส และการเดินสาย
→
ระบบควบคุมPLC / คอนโทรลเลอร์ติดตั้งแท็ก ที่อยู่ข้อมูล และตรรกะการประมวลผล
ข้อจำกัดด้านความเข้ากันได้: ตรวจสอบให้แน่ใจว่าตรงกับโครงการ ไดรเวอร์ควบคุม พอร์ตสื่อสาร และการติดตั้งแผงควบคุมอย่างแม่นยำก่อนทำการเปลี่ยนหรือโยกย้าย
