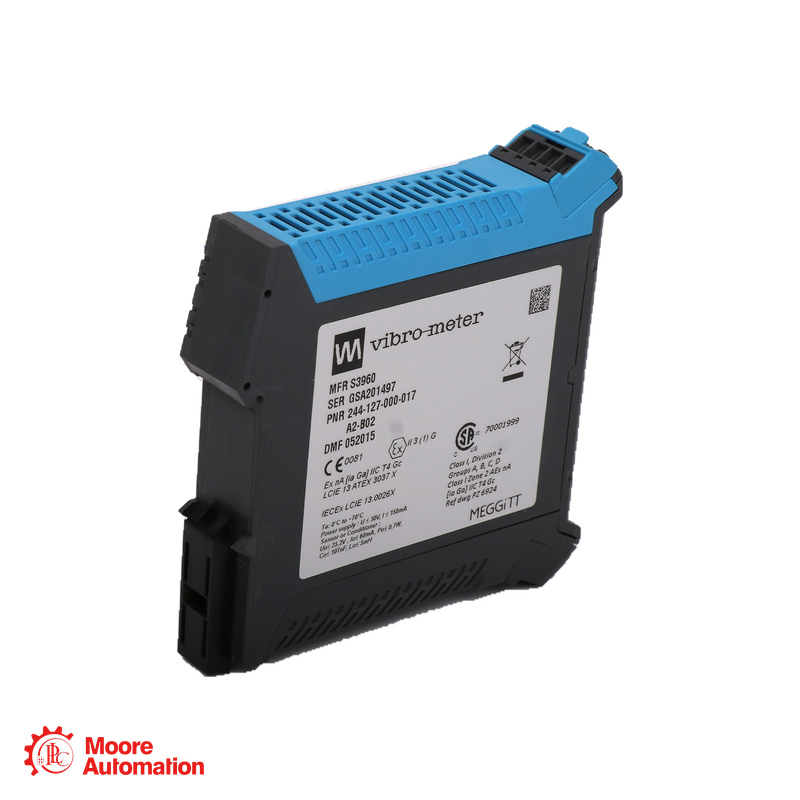

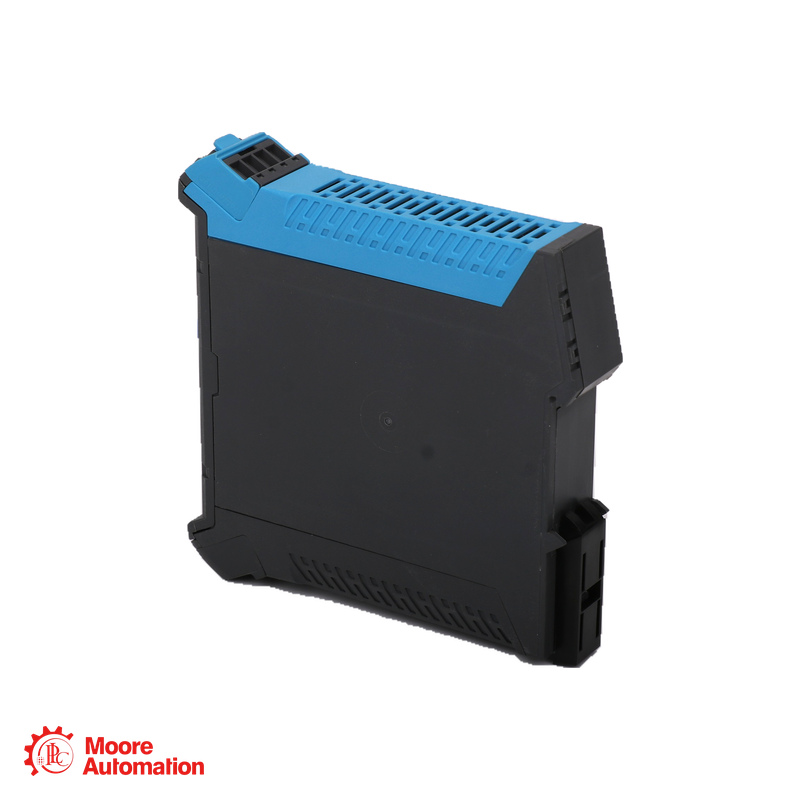

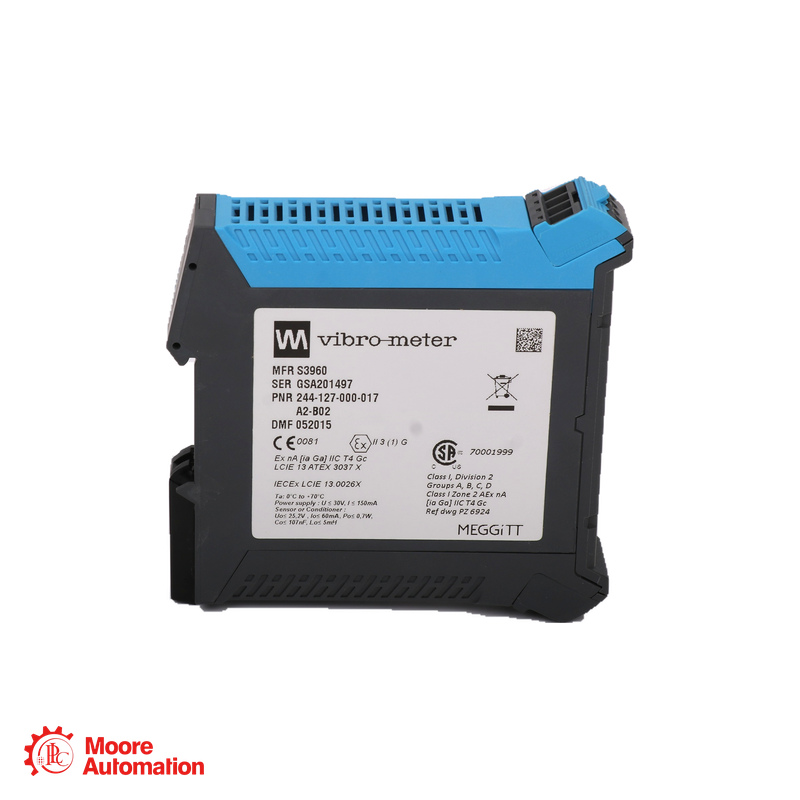

หน่วยแยกด้วยไฟฟ้าแบบกัลวานิก Vibro-Meter GSI127 244-127-000-017-A2-B01

GSI127 244-127-000-017-A2-B01 มีตัวเลือก B01 สำหรับเซ็นเซอร์วัดความเร่ง CExxx ที่มีเอาต์พุตกระแสไฟฟ้า โดยผู้ผลิตระบุ CE134, CE281 และ CE31x เป็นตัวอย่าง ตรวจสอบเอาต์พุตของเซ็นเซอร์ที่ติดตั้งก่อนทำการเปลี่ยน

GSI127 244-127-000-017-A2-B01 ใช้ B01: 1 V/mA โดย 5 mA เทียบเท่ากับ 7 V B02 ใช้แหล่งอ้างอิงกระแสที่แตกต่างกัน ในขณะที่ B21 ใช้สำหรับเซ็นเซอร์ IEPE ที่ให้เอาต์พุตเป็นแรงดันไฟฟ้า ตัวเลือกเหล่านี้ไม่ใช่สัญญาณที่เทียบเท่ากัน

GSI127 244-127-000-017-A2-B01 ใช้ตัวเลือก A2 Ex ข้อมูลจำเพาะระบุว่าสามารถใช้งานอุปกรณ์ในโซน Ex 2 ได้ ในขณะที่จ่ายไฟให้กับชุดวัดที่ได้รับการอนุมัติจนถึงโซน 0 โดยขึ้นอยู่กับใบรับรองที่เกี่ยวข้องและเงื่อนไขการติดตั้ง

GSI127 244-127-000-017-A2-B01 ติดตั้งบนราง DIN TH 35 และต้องการแรงดันไฟฟ้า 18 ถึง 30 VDC ขั้วต่อสี่ขาด้านบนที่ถอดได้ใช้สำหรับสัญญาณด้านเซ็นเซอร์ และขั้วต่อสี่ขาด้านล่างใช้สำหรับสัญญาณด้านมอนิเตอร์ โปรดปฏิบัติตามแผนภาพขั้วต่ออย่างเป็นทางการ

GSI127 244-127-000-017-A2-B01 มีความไว 1 V/mA ±1% B01 ที่กระแสอินพุตอ้างอิง 5 mA ตามที่กำหนด เอาต์พุตของมอนิเตอร์คือ 7 VDC ±200 mV โปรดใช้ขั้นตอนการทดสอบที่ได้รับการอนุมัติ ณ สถานที่ติดตั้ง

GSI127 244-127-000-017-A2-B01 สามารถแปลงสัญญาณจาก DC เป็น 20 kHz ได้ภายใน ±0.5 dB และให้การแยกสัญญาณระหว่างเซ็นเซอร์กับมอนิเตอร์ 4 kVRMS รวมทั้งการแยกสัญญาณระหว่างกำลังไฟฟ้ากับเอาต์พุต 50 VRMS

GSI127 244-127-000-017-A2-B01 สร้างขึ้นจากฐาน 244-127-000-017, A2 สำหรับสภาพแวดล้อม Ex และ B01 สำหรับการถ่ายโอนกระแสเอาต์พุต CExxx ต้องตรงกันทั้งสามส่วนของรหัสและใบรับรอง Ex ที่เกี่ยวข้อง
