โมดูล CPU UR 9UH GE

ฉันจะขอทราบราคาได้อย่างไร?

UR 9UH

ผู้จัดการฝ่ายขาย:ฟริดา
◆โทรศัพท์/WhatsApp:+86 15359408275
◆อีเมล:sales5@mooreplc.com

คำอธิบาย - โมดูล CPU

UR 9UH

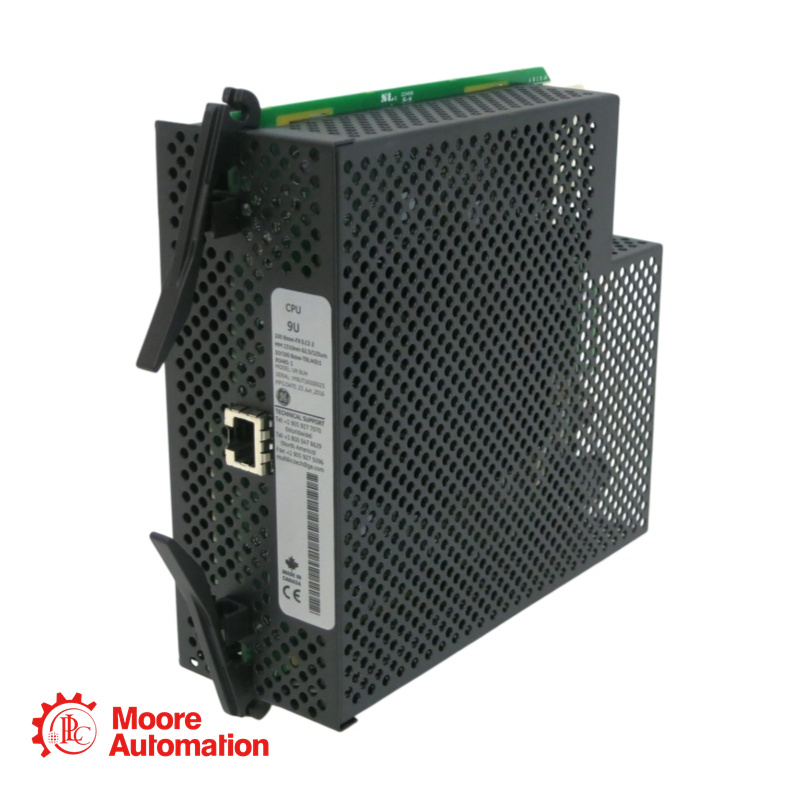

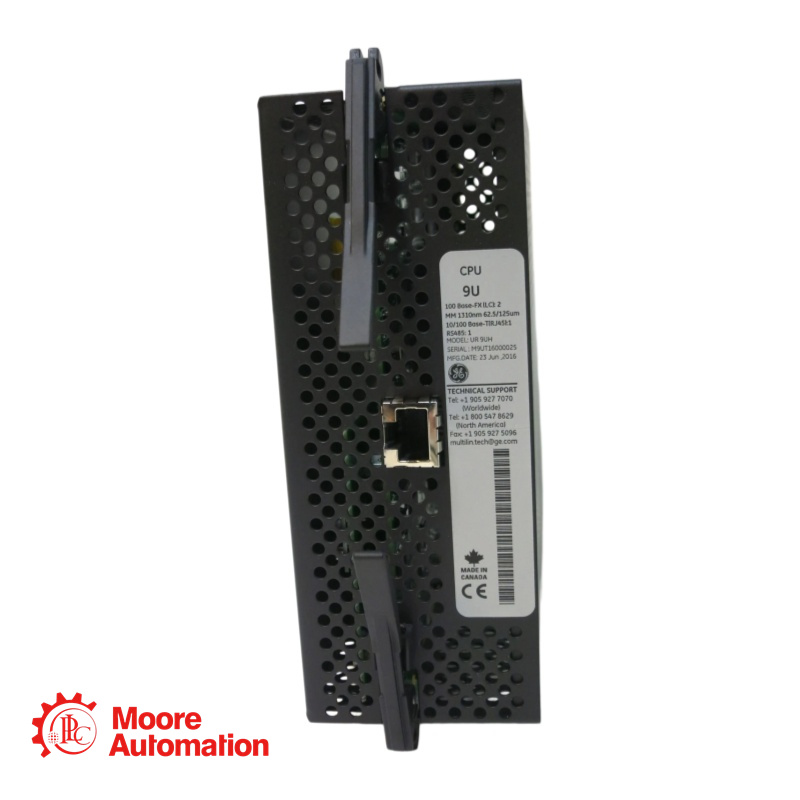

GE Multilin UR 9UH (หรือ UR-9UH) เป็นโมดูล CPU สำหรับรีเลย์อเนกประสงค์ซีรีส์ โดยทั่วไปใช้ในรีเลย์ควบคุมเครื่องกำเนิดไฟฟ้า G60 โมดูลนี้มีหน้าที่จัดการข้อมูล การสื่อสาร และฟังก์ชันการป้องกันของรีเลย์ และมีอินเทอร์เฟซ RS485 และ Ethernet (100BaseFx/100BaseT)

พารามิเตอร์ - โมดูล CPU

UR 9UH

ประเภทสินค้า: โมดูล CPU
ความเข้ากันได้: รีเลย์อเนกประสงค์ GE Multilin UR Series
พอร์ตการสื่อสาร: อีเธอร์เน็ต 10/100Base-T (RJ45), พอร์ตอนุกรม RS485, พอร์ตไฟเบอร์ออปติก 100Base-FX
โปรโตคอลที่รองรับ: IEC 61850, DNP3, Modbus, IEEE C37.118
เวลาตอบกลับ:< 5 มิลลิวินาที
อุณหภูมิใช้งาน: -40 °C ถึง +70 °C
อุณหภูมิในการจัดเก็บ: -40 °C ถึง +85 °C

คำถามที่พบบ่อย - โมดูล CPU

UR 9UH

ถาม: UR 9UH มีบทบาทอย่างไรในระบบป้องกันเครื่องกำเนิดไฟฟ้า G60?
UR-9UH คือหน่วยประมวลผลกลางสำหรับแพลตฟอร์มรีเลย์อเนกประสงค์ (UR) มีหน้าที่ในการประมวลผลอัลกอริทึมการป้องกัน ตรรกะการควบคุมแบบเรียลไทม์ และจัดการการสื่อสารข้อมูลทั้งหมดระหว่างรีเลย์และระบบ SCADA/DCS โดยจะประมวลผลอินพุตจากโมดูล CT/VT และออกคำสั่งตัดวงจรตามตรรกะที่กำหนดค่าไว้ เพื่อให้มั่นใจได้ว่าเวลาตอบสนองสำหรับสภาวะความผิดพลาดของเครื่องกำเนิดไฟฟ้าอยู่ในระดับต่ำกว่ารอบการทำงาน

ถาม: UR 9UH สามารถใช้งานร่วมกับโมดูล CT/VT รุ่นเก่า หรือฮาร์ดแวร์ซีรีส์ UR อื่นๆ ได้หรือไม่?
นี่เป็นข้อพิจารณาทางวิศวกรรมที่สำคัญมาก UR-9UH เป็นส่วนหนึ่งของฮาร์ดแวร์ UR รุ่นใหม่ มันใช้งานได้กับโมดูล CT/VT รุ่นใหม่กว่าเท่านั้น (รหัสสั่งซื้อ 8F ถึง 8R) ซึ่งโดยทั่วไปจะมีฉลากสีน้ำเงิน หากคุณพยายามใช้ CPU UR 9UH ร่วมกับโมดูล CT/VT รุ่นเก่ากว่า (เช่น 8A-8D) รีเลย์จะไม่ทำงานและจะแสดงข้อความ HARDWARE MISMATCH หรือ DSP ERROR

ถาม: มีอินเทอร์เฟซการสื่อสารใดบ้าง และรองรับโปรโตคอลใดบ้างสำหรับการบูรณาการ?
UR 9UH มีอินเทอร์เฟซการสื่อสารที่ครบครัน รวมถึง:
พอร์ตอนุกรม RS485 จำนวน 1 พอร์ต (Modbus RTU/DNP3)
พอร์ตอีเธอร์เน็ตไฟเบอร์ออปติกแบบมัลติโหมด LC 100BaseFX จำนวน 2 พอร์ต
พอร์ตอีเธอร์เน็ต RJ45 ทองแดง 100BaseT จำนวน 1 พอร์ต
อุปกรณ์นี้รองรับโปรโตคอลมาตรฐานอุตสาหกรรมที่จำเป็นสำหรับการบูรณาการระบบไฟฟ้า ได้แก่ IEC 61850 (ฉบับที่ 1 และ 2), DNP3 (อนุกรมและ TCP/IP), Modbus RTU/TCP และ IEEE C37.118 สำหรับซิงโครเฟเซอร์ พอร์ตไฟเบอร์หลายพอร์ตช่วยให้สามารถใช้โครงสร้างเครือข่ายสำรอง (เช่น PRP/HSR) เพื่อให้มั่นใจได้ว่าการสื่อสารจะไม่ล้มเหลวในสถานีไฟฟ้าย่อยที่มีความสำคัญต่อภารกิจ

ถาม: ค่าความคลาดเคลื่อนด้านสิ่งแวดล้อมสำหรับโมดูลนี้มีอะไรบ้าง?
UR 9UH ได้รับการออกแบบมาเพื่อใช้งานในสภาพแวดล้อมที่รุนแรงของสถานีไฟฟ้าย่อยและโรงงานอุตสาหกรรม ได้รับการรับรองตามมาตรฐาน IEEE 1613 และ IEC 60255 สามารถทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิ -40°C ถึง +70°C (-40°F ถึง +158°F) ช่วงอุณหภูมิที่กว้างนี้ช่วยให้ CPU ยังคงเสถียรแม้ในตู้รีเลย์กลางแจ้งที่ไม่มีระบบทำความร้อนหรือห้องเครื่องกำเนิดไฟฟ้าที่มีอุณหภูมิสูง

การเปรียบเทียบรุ่น - โมดูล CPU

คุณสมบัติ

ยูอาร์-9ยูเอช

ซีพียูรุ่นเก่า (เช่น 9C, 9D)

ตัวบ่งชี้ฉลาก

บลูเลเบล (รุ่นใหม่)

ฉลากแดง/ขาว (รุ่นเก่า)

ความเข้ากันได้ของเฟิร์มแวร์

เวอร์ชัน 4.0x ขึ้นไป

เวอร์ชัน 3.4x และต่ำกว่า

ความเข้ากันได้ของโมดูล CT/VT

เฉพาะรุ่น 8F-8R (ระบบวินิจฉัยขั้นสูง)

เฉพาะรุ่น 8A-8D เท่านั้น

ตัวเลือกอีเธอร์เน็ต

100BaseFX (ไฟเบอร์ LC) + 100BaseT (RJ45)

10BaseF (ไฟเบอร์ ST) / 10BaseT

ความสามารถในการจัดการสวิตช์

ใช้งานร่วมกับ CPU 9S ได้ (ตัวเลือกสวิตช์แบบจัดการได้)

ไม่รองรับ

การสนับสนุน IEC 61850 รุ่นที่ 2

ใช่ (ขึ้นอยู่กับเฟิร์มแวร์)

จำกัด/ไม่มี

การประเมินด้านสิ่งแวดล้อม

-40°C ถึง +70°C

โดยทั่วไปอุณหภูมิใช้งานอยู่ที่ 0°C ถึง +60°C (อาจแตกต่างกันไปตามรุ่น)
