รีเลย์อเนกประสงค์ UR 4DH GE

ฉันจะขอทราบราคาได้อย่างไร?

ยูอาร์ 4ดีเอช

ผู้จัดการฝ่ายขาย:ฟริดา
◆โทรศัพท์/WhatsApp:+86 15359408275
◆อีเมล:sales5@mooreplc.com

คำอธิบาย - รีเลย์สากล

ยูอาร์ 4ดีเอช

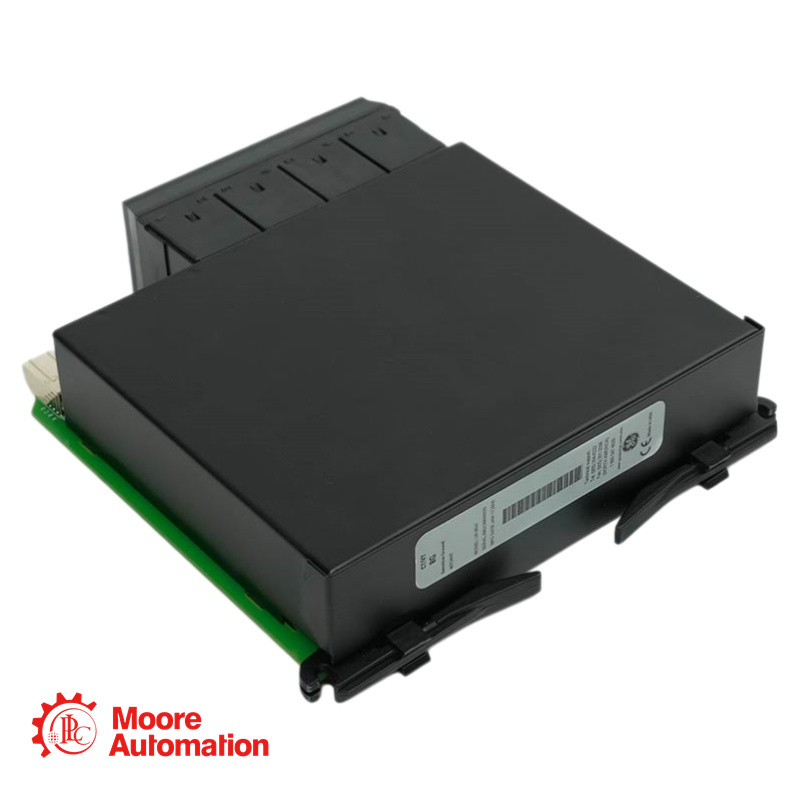

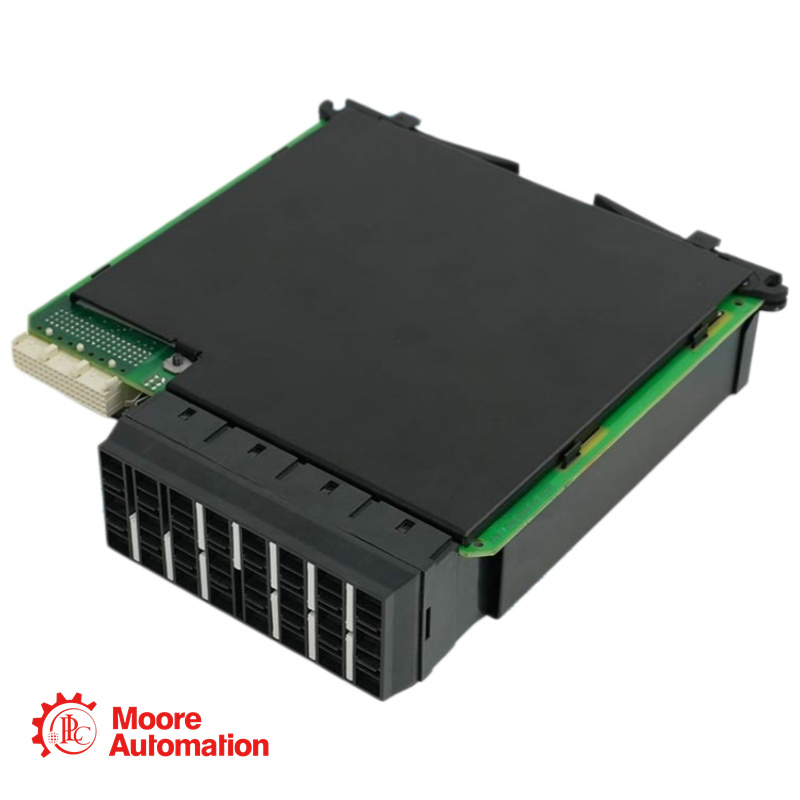

โมดูล UR-4DH UR ของ General Electric Multilin ซึ่งมาพร้อมกับระบบสื่อสารดิจิทัล I/O และช่องรับและส่งสัญญาณดิจิทัลมากมาย ช่วยลดค่าใช้จ่ายในการติดตั้งและการเชื่อมต่อที่ไม่จำเป็นได้อย่างมาก

T60 รองรับฮาร์ดแวร์ที่ปรับขนาดได้ ทำให้ผู้ใช้สามารถอัปเกรดโมดูลได้ผ่านแผ่นปิดด้านหน้าแบบบานพับที่ช่วยให้เข้าถึงช่องใส่โมดูลได้ หลังจากถอดสกรูที่ปกติใช้ยึดแผ่นปิดด้านหน้าให้ปิดสนิทแล้ว ผู้ใช้สามารถถอดโมดูลได้โดยการกดที่หมุดดันแล้วค่อยๆ เลื่อนโมดูลออกมา ผู้ใช้ควรจดจำช่องที่โมดูลเก่าเสียบอยู่ เนื่องจากโมดูลสามารถเปลี่ยนได้ด้วยโมดูลประเภทเดียวกันเท่านั้น

ระบบสื่อสารดิจิทัล I/O ที่โมดูลนี้จัดหาให้ ช่วยให้รีเลย์สามารถสื่อสารกับรีเลย์อื่นๆ และอุปกรณ์ย่อยต่างๆ ได้แบบดิจิทัล โดยไม่ต้องใช้การเชื่อมต่อและวิธีการสื่อสารเสริมอื่นๆ การสื่อสารนี้มีความเร็วสูงและปลอดภัย ช่วยเพิ่มความปลอดภัยทางไซเบอร์โดยรวมของอุปกรณ์โดยไม่ลดทอนความเร็วในการสื่อสาร ด้วยการรวมความสามารถมากมายไว้ในหน่วยขนาดกะทัดรัดเพียงหน่วยเดียว ซีรี่ส์รีเลย์อเนกประสงค์จึงช่วยลดต้นทุนของผู้ใช้ในระยะยาว

โมดูลนี้มีเอาต์พุตดิจิทัลหลายประเภท ได้แก่ เอาต์พุตแบบ Form A ที่มีพิกัดการตัดวงจร และเอาต์พุตแบบ Solid State Relay รวมถึงเอาต์พุตแบบ Form-C ด้วย

พารามิเตอร์ - รีเลย์สากล

ยูอาร์ 4ดีเอช

ช่องสัญญาณดิจิทัล: สูงสุด 64 ช่องสัญญาณ
ความเร็วในการเปิดใช้งานเอาต์พุต:< 4 มิลลิวินาที (สำหรับเอาต์พุตที่กำหนดอัตราทริปของแบบฟอร์ม A)
ช่วงแรงดันไฟฟ้าขาเข้า: 24-250 V DC / 24-250 V AC
อัตราการรับกระแสไฟขาออก: 7A @ 250V AC/DC
โปรโตคอลการสื่อสาร: UR Bus ภายใน
ซอฟต์แวร์สำหรับการตั้งค่า: EnerVista UR
อุณหภูมิใช้งาน: -40°C ถึง +70°C (-40°F ถึง +158°F)
อุณหภูมิในการจัดเก็บ: -40°C ถึง +85°C (-40°F ถึง +185°F)
ความชื้นสัมพัทธ์: 5% ถึง 95% (ไม่เกิดการควบแน่น)

คำถามที่พบบ่อย - รีเลย์สากล

ยูอาร์ 4ดีเอช

ถาม: โมดูลอินพุต/เอาต์พุต GE UR-4DH มีบทบาทอย่างไรในระบบรีเลย์อเนกประสงค์ Multilin UR Series?

A:A UR-4DH เป็นโมดูล I/O ดิจิทัลแบบมัลติไลน์ โมดูล I/O ดิจิทัลสามารถให้รีเลย์อเนกประสงค์มีอินพุตหน้าสัมผัสได้สูงสุด 96 หน้าสัมผัส แรงดันไฟฟ้าสำหรับอินพุตหน้าสัมผัสเหล่านี้สามารถสูงถึง 250V (ระดับแรงดันไฟฟ้าของระบบไฟฟ้า) นอกจากอินพุตหน้าสัมผัสเหล่านี้แล้ว โมดูล I/O ดิจิทัลยังให้เอาต์พุตหน้าสัมผัสได้สูงสุด 64 หน้าสัมผัสแก่รีเลย์ เอาต์พุตเหล่านี้ใช้สำหรับควบคุมหรือตรวจสอบอุปกรณ์เสริมในแอปพลิเคชันที่มีลักษณะการป้องกัน การ์ดดิจิทัลที่รวมอยู่ในโมดูล I/O ดิจิทัลอาจแตกต่างกันไป อาจเป็น Form-A, Form-C, Latching, Fast Form-C หรือรีเลย์โซลิดสเตท (SSR) การ์ดเหล่านี้แตกต่างกันไปตามว่ามาพร้อมกับการตรวจสอบกระแสไฟ แรงดันไฟฟ้า DC หรืออินพุตแบบแยกหรือไม่ อินพุตแบบแยกมาพร้อมกับคุณสมบัติการเบิร์นอินอัตโนมัติ หากเอาต์พุตดิจิทัลของโมดูล I/O ดิจิทัลเป็นแบบกลไกในลักษณะที่ล็อคได้ ก็จะสามารถสร้างแอปพลิเคชันการเชื่อมต่อที่เสถียรเพื่อทดแทนรีเลย์ล็อคเอาท์และสวิตช์เชิงกลได้ หากโมดูล I/O เป็นแบบฟอร์ม A เอาต์พุตดิจิทัลจะมีอัตราความเร็วในการทำงานน้อยกว่า 4 มิลลิวินาที ไม่ว่าจะเป็นแบบหน้าสัมผัสเปียกหรือแบบหน้าสัมผัสแห้งก็ตาม

การเปรียบเทียบรุ่น - รีเลย์สากล

คุณสมบัติ

UR-4DH (อินพุต/เอาต์พุตดิจิทัลมาตรฐาน)

UR-6DH (อินพุต/เอาต์พุตดิจิทัลขั้นสูง)

UR-8BV (อินพุต/เอาต์พุตความหนาแน่นสูง)

หน้าที่หลัก

การขยายอินพุต/เอาต์พุตดิจิทัลอเนกประสงค์

อินพุต/เอาต์พุตดิจิทัลความหนาแน่นสูง พร้อมอินพุตแบบสัมผัสที่ขยายเพิ่มเติม

อินพุต/เอาต์พุตความหนาแน่นสูงสุดสำหรับการควบคุมอัตโนมัติสถานีไฟฟ้าย่อยขนาดใหญ่

อินพุตสูงสุดทั่วไป

ช่องรับสัญญาณแบบกำหนดค่าได้ (สูงสุด 96 ช่องในระบบ)

ช่องกรอกข้อมูลติดต่อ 16 ช่อง (แบบฟอร์ม C)

รองรับอินพุตแบบสัมผัสได้สูงสุด 120 จุด (ระดับระบบ)

เอาต์พุตสูงสุดทั่วไป

เอาต์พุตที่กำหนดค่าได้สูงสุด 64 ช่อง

จำกัด/แตกต่างกันไปตามการกำหนดค่า

เอาต์พุตแบบสัมผัสสูงสุด 72 จุด (ระดับระบบ)

ประเภทเอาต์พุตที่รองรับ

ฟอร์ม A, ฟอร์ม C, การล็อค SSR

แบบฟอร์ม C (มาตรฐาน)

ฟอร์มเอ, ฟอร์มซี, ฟอร์มซีแบบเร็ว, เอสเอสอาร์, แบบล็อค

เวลาตอบสนอง (ผลลัพธ์)

<4 มิลลิวินาที (อัตราการเดินทางตามแบบฟอร์ม A)

มาตรฐาน

<4 มิลลิวินาที (แบบฟอร์ม A)

ช่วงแรงดันไฟฟ้าขาเข้า

24-250V DC / 24-250V AC

แตกต่างกันไป (ขึ้นอยู่กับการตั้งค่าโมดูล)

แรงดันไฟฟ้าสูงสุด 250V AC/DC

การประเมินด้านสิ่งแวดล้อม

-40°C ถึง +70°C

-40°C ถึง +70°C (โดยทั่วไปสำหรับซีรี่ส์ UR)

-40°C ถึง +70°C (โดยทั่วไปสำหรับซีรี่ส์ UR)
