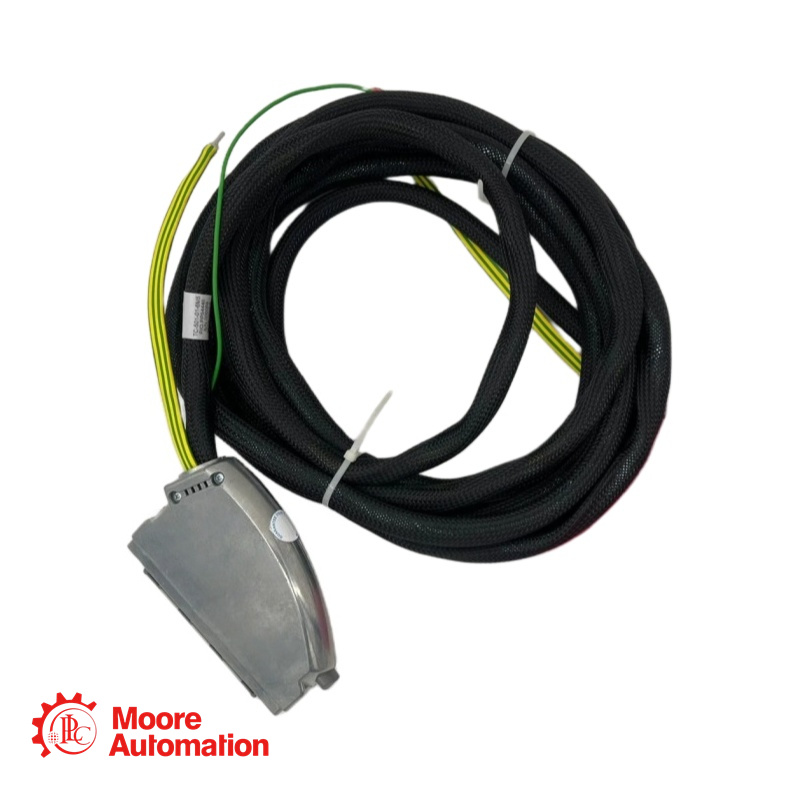

TC-505-01-6M0 ICS Triplex - สายเคเบิลสำหรับช่องเสียบ I/O

TC-505-01-6M0 สายเคเบิลช่องเสียบคู่

สายเคเบิล SmartSlot I/O ภายในความยาว 6.0 เมตร สำหรับเชื่อมต่อโมดูลเอาต์พุตดิจิทัลหรืออนาล็อก Trusted TMR เข้ากับ Field Termination Assembly (FTA) ออกแบบมาสำหรับการกำหนดสล็อตระยะไกลในสถาปัตยกรรมแบบ Hot-swap ภายในสภาพแวดล้อม Trusted SIS

TC-505-01-6M0 ข้อกำหนด

หมายเลขชิ้นส่วน: TC-505-01-6M0
ซีรี่ส์: สายเคเบิล Trusted I/O SmartSlot
คู่มืออ้างอิง: ICSTT-RM313 (PD-TC500)
ความยาวสายเคเบิล: 6.0 เมตร (19.7 ฟุต)
จำนวนช่องที่รองรับ: 40 ช่อง (TMR)
การใช้งาน: เอาต์พุตภายใน SmartSlot, โมดูลไปยัง FTA
ประเภทโมดูล: เอาต์พุตดิจิทัล 24/120 Vdc, เอาต์พุตอะนาล็อก
รองรับการถอดเปลี่ยนขณะทำงาน (Hot-Swap): ใช่ (การกำหนดช่องเสียบจากระยะไกลผ่าน SmartSlot)
โครงสร้างสายเคเบิล: สายหลายแกนพร้อมฉนวนหุ้มโดยรวม และการเดินสายไฟในตัว
ความยาวสูงสุดที่แนะนำ 15 เมตร (ตามแนวทางของสายเคเบิล Trusted I/O)

TC-505-01-6M0 คำถามที่พบบ่อย

ถาม: สายเคเบิลนี้ส่งกระแสไฟฟ้าจากสนามแม่เหล็กได้หรือไม่?
A: ใช่ครับ เช่นเดียวกับสายเคเบิลเอาต์พุตของ Companion Slot โมดูล TC-505 ได้รวมการเดินสายสำหรับทั้งสัญญาณเอาต์พุตและการจ่ายไฟภาคสนามไว้ด้วย ซึ่งรวมถึงการเชื่อมต่อสำหรับแหล่งจ่ายไฟภาคสนาม การส่งคืนพลังงานภาคสนาม และจุดอ้างอิง 0 V ที่จำเป็นเพื่อให้โมดูลสามารถวัดแรงดันเอาต์พุตได้อย่างแม่นยำ

ถาม: ฉันสามารถใช้สายเคเบิลนี้ได้หรือไม่ หากตู้รับสัญญาณ FTA อยู่ในตู้แยกต่างหาก?
A: ไม่ใช่ครับ TC-505 ถูกออกแบบมาให้ใช้ภายในเครื่องครับ

ถาม: "-01" ในหมายเลขชิ้นส่วนหมายความว่าอย่างไร?
A: มาตรฐานของสายเคเบิล Trusted I/O ที่ใช้คำต่อท้ายฉนวนคือ "-02" (ควันต่ำ ปราศจากฮาโลเจน ทนไฟตามมาตรฐาน IEC 60332-3 Cat A) และ "-03" (ได้รับการรับรองจาก UL)
