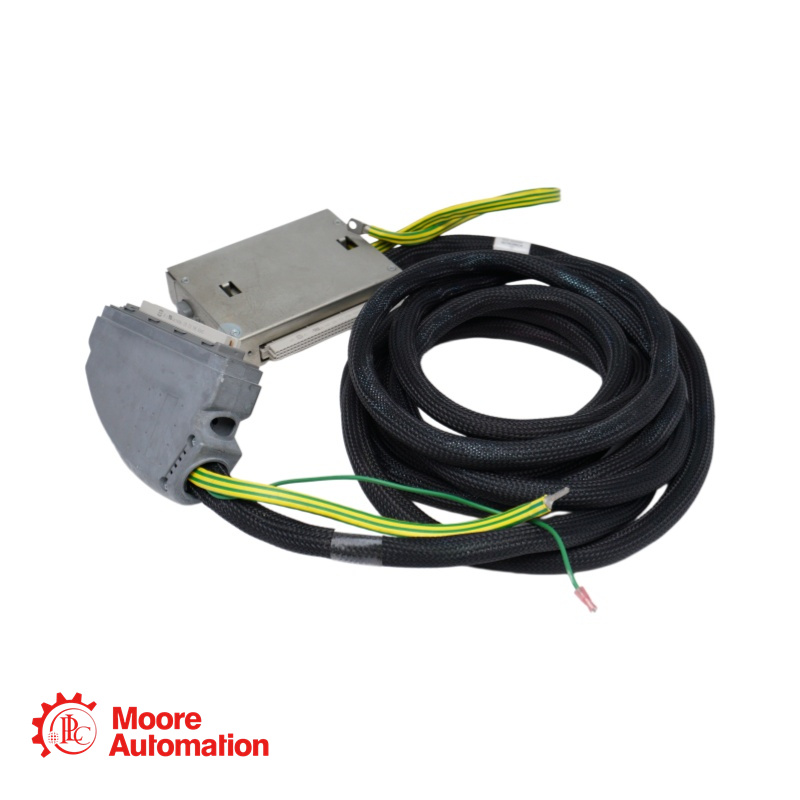

TC-205-01 ICS Triplex - สายเคเบิลสำหรับช่องเสียบ I/O

TC-205-01 สายไฟพัดลม

สายเคเบิลเอาต์พุตดิจิทัลหรืออนาล็อก 24 Vdc/120 Vdc แบบประกอบสำเร็จ สำหรับเชื่อมต่อโมดูลเอาต์พุต Trusted TMR กับชุดประกอบปลายทางภาคสนาม (FTA) ภายใน มีให้เลือกในแบบหุ้มฉนวน LSZH (-02) หรือได้รับการรับรอง UL (-03) พร้อมความยาวที่กำหนดเองโดยระบุเป็นช่วง 0.5 เมตร

TC-205-01 ข้อกำหนด

ประเภทสายเคเบิล: ช่องเสียบ I/O Companion Slot, ประเภท TC-205
ฟังก์ชัน: การเชื่อมต่อเอาต์พุต 40 ช่องสัญญาณจากโมดูลที่เชื่อถือได้ไปยัง FTA ภายใน
สภาพแวดล้อมการใช้งาน: ภายในอาคารเท่านั้น ต้องติดตั้งภายในตู้เดียวกันหรือตู้ที่อยู่ติดกัน
ความเข้ากันได้ของแรงดันไฟฟ้า: ออกแบบมาสำหรับโมดูลเอาต์พุตดิจิทัลหรืออนาล็อก 24 Vdc และ 120 Vdc
การกำหนดค่าทางกายภาพ: สายเคเบิลมัลติคอร์แบบมัดรวมสามเส้น (สัญญาณ, สายส่งไฟกลับภาคสนาม, สายจ่ายไฟภาคสนาม)
ขั้วต่อ (ด้านตัวเครื่อง): ขั้วต่อแบบ Type 'C' 96 ขา จำนวน 2 ชุด ในฝาครอบแบบกว้างสองเท่า
ขั้วต่อ (ด้าน FTA): 1 x ขั้วต่อแบบ 96 ขา Type 'R', 1 x ขั้วต่อแบบ 5 ขา BLZF, 1 x ขั้วต่อแบบ 6 ขา AMP
การปอกสายเคเบิล: สายเคเบิลยาว 1.5 เมตร ปอกปลายทั้งสองด้าน หุ้มด้วยปลอกไนลอน Rilgain

TC-205-01 คำถามที่พบบ่อย

ถาม: สายเคเบิลเพิ่มเติมในชุดประกอบ TC-205 มีหน้าที่อะไร?
A: แตกต่างจากสายเคเบิลอินพุตทั่วไป TC-205 ใช้สายเคเบิลแบบหลายแกนสามเส้น สายเคเบิลหลักส่งสัญญาณเอาต์พุต 40 ช่องไปยัง FTA สายเคเบิลที่ 2 (พร้อมขั้วต่อ BLZF 5 ขา) จัดการเส้นทางส่งกลับพลังงานภาคสนาม ในขณะที่สายเคเบิลที่ 3 (พร้อมปลั๊ก AMP 6 ขา) จ่ายไฟจากหน่วย T8290 หรือ T8297 ไปยังภาคสนาม การต่อสายอ้างอิง 0 V ที่ถูกต้องนั้นจำเป็นอย่างยิ่งเพื่อให้โมดูลสามารถวัดแรงดันเอาต์พุตได้อย่างแม่นยำ

ถาม: ฉันสามารถใช้สายเคเบิลนี้ได้หรือไม่ หากทีวีดาวเทียม (FTA) อยู่ในช่องตู้คนละช่อง?
A: ไม่ใช่ครับ สาย TC-205 ถูกกำหนดให้เป็นสายภายใน ออกแบบมาสำหรับการเชื่อมต่อภายในตู้เดียวกันหรือตู้ที่อยู่ติดกัน หาก FTA อยู่ในตู้แยกต่างหาก คุณต้องใช้สาย TC-207 (ภายนอก) ซึ่งมีคุณสมบัติป้องกันเพิ่มเติมสำหรับการเดินสายระหว่างตู้ครับ

ถาม: ถ้าฉันต้องการสายเคเบิลที่ยาวกว่า 15 เมตร จะเกิดอะไรขึ้น?
A: แม้ว่าจะสามารถผลิตสายที่มีความยาวมากกว่า 15 เมตรได้ตามคำขอ แต่ทางเราไม่แนะนำให้ทำเช่นนั้น การใช้สายที่มีความยาวเกินกว่าระยะที่แนะนำสูงสุดนี้อาจนำไปสู่ปัญหาต่างๆ เช่น แรงดันไฟฟ้าตกอย่างมาก สัญญาณผิดเพี้ยน การรบกวนข้ามช่องสัญญาณเพิ่มขึ้น และสัญญาณรบกวนทางไฟฟ้า ซึ่งอาจส่งผลกระทบต่อความน่าเชื่อถือของระบบความปลอดภัยได้
