คำอธิบายของ ที8842

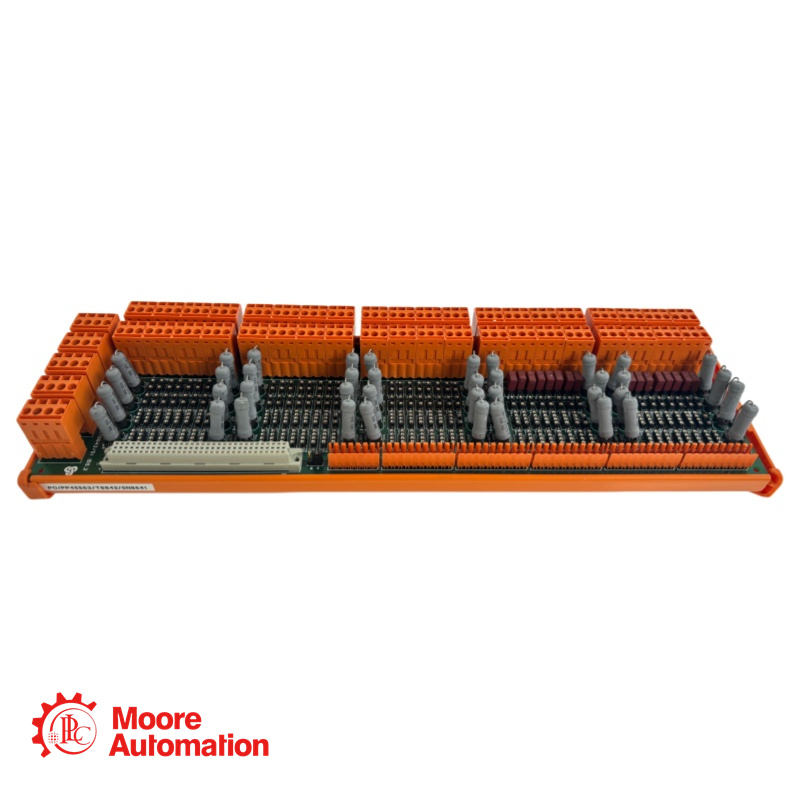

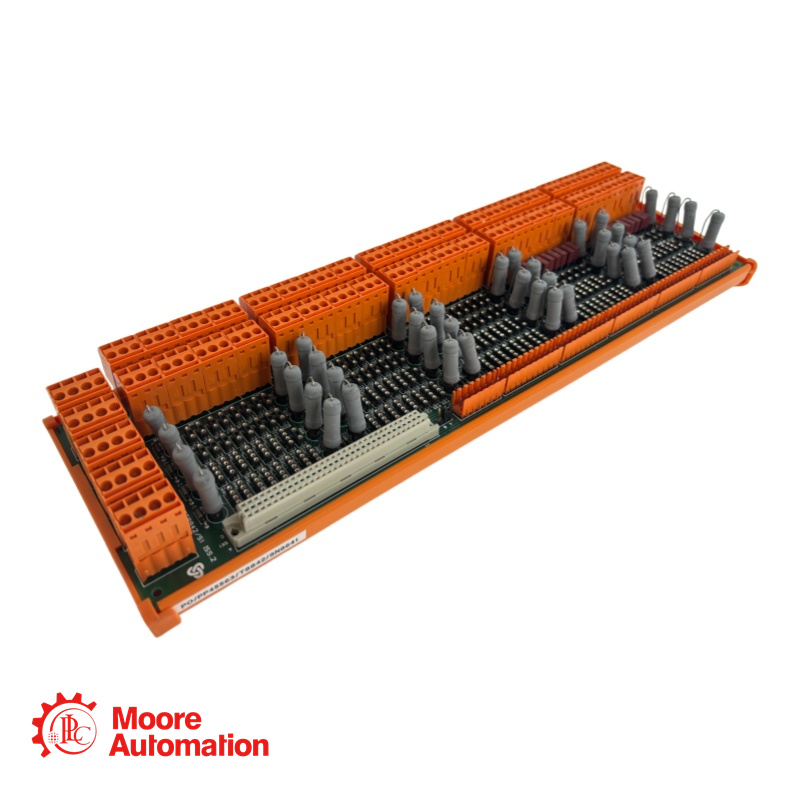

ชุดเชื่อมต่อปลายทางภาคสนามอเนกประสงค์ Trusted T8842 (VFTA) เป็นอินเทอร์เฟซหลักระหว่างอุปกรณ์ภาคสนามสำหรับการตรวจจับ/ระงับเพลิงไหม้และก๊าซ และโมดูลอินเทอร์เฟซโซน Trusted TMR T8448 ประกอบด้วยช่องสัญญาณที่กำหนดค่าได้ 40 ช่อง โดยจัดเรียงเป็นกลุ่มพลังงาน 5 กลุ่ม กลุ่มละ 8 ช่อง แต่ละช่องรองรับสัญญาณอินพุตแบบอนาล็อกหรือดิจิทัลได้หลากหลาย และเอาต์พุตดิจิทัลสูงสุด 40V dc พร้อมฟิวส์ป้องกันไฟภาคสนาม 315mA และฟิวส์สัญญาณอินพุต 50mA ชุดเชื่อมต่อนี้รับแหล่งจ่ายไฟ 24V dc สองแหล่งต่อกลุ่ม และออกแบบมาสำหรับการติดตั้งบนราง DIN มาตรฐาน TS32 หรือ TS35

พารามิเตอร์

ช่วงแรงดันไฟฟ้า (แหล่งจ่ายไฟภาคสนาม): 18 ถึง 28 โวลต์ DC
กระแสสูงสุด (แหล่งจ่ายไฟภาคสนาม): 2.52A ต่อกลุ่มกำลังไฟ
กระแสไฟฟ้าใช้งานที่แนะนำ: 220 มิลลิแอมป์ต่อช่อง
การใช้พลังงาน (แหล่งจ่ายไฟภาคสนาม): สูงสุด 9 วัตต์
ช่วงสัญญาณขาเข้า: 0-20mA
การปล่อยประจุไฟฟ้าสถิต (ESD) ในอากาศ: 15kV
การปล่อยประจุแบบสัมผัส: 8kV
สนามแม่เหล็กไฟฟ้าที่แผ่กระจาย: 10 โวลต์/เมตร, 27 เมกะเฮิร์ตซ์ ถึง 500 เมกะเฮิร์ตซ์
สัญญาณชั่วขณะและสัญญาณระเบิด: 2kV, 2.5kHz เป็นเวลา 60 วินาที

คำถามที่พบบ่อย

ฟิวส์ 50mA ในแต่ละช่องสัญญาณอินพุตมีจุดประสงค์อะไร?
A: ฟิวส์ 50mA ถูกติดตั้งอนุกรมไว้กับเส้นทางสัญญาณขาเข้า (0-20mA) เพื่อจำกัดกระแสที่ไหลผ่านตัวต้านทานตรวจจับค่า 250R ที่มีความแม่นยำสูง ซึ่งจะช่วยป้องกันตัวต้านทานและอุปกรณ์อิเล็กทรอนิกส์ขาเข้าที่อยู่ถัดไปจากความเสียหายที่อาจเกิดขึ้นหากอุปกรณ์ภาคสนามทำงานผิดพลาดหรือการเดินสายไฟผิดพลาดทำให้เกิดกระแสเกิน แรงดันไฟฟ้าที่เกิดขึ้นคร่อมตัวต้านทาน 250R นี้คือสิ่งที่โมดูล T8448 วัดเพื่อตรวจสอบสถานะของอุปกรณ์ภาคสนาม

แหล่งจ่ายไฟ DC 24V คู่ภายใน VFTA ถูกกำหนดค่าอย่างไร?
A: กลุ่มจ่ายไฟทั้งห้ากลุ่มแต่ละกลุ่มจะได้รับไฟ DC 24V สองชุดแยกอิสระ ไฟทั้งสองชุดนี้จะถูกรวมเข้าด้วยกันโดยใช้ไดโอดบน VFTA เพื่อให้มีระบบสำรอง หากไฟ 24V ชุดใดชุดหนึ่งดับลง ไฟอีกชุดก็จะยังคงจ่ายไฟให้กับช่องสัญญาณทั้งแปดช่องในกลุ่มนั้นได้อย่างต่อเนื่องโดยไม่หยุดชะงัก การรวมไฟด้วยไดโอดนี้ช่วยให้มั่นใจได้ถึงความพร้อมใช้งานสูงสำหรับฟังก์ชันความปลอดภัยด้านอัคคีภัยและแก๊สที่สำคัญ

อุปกรณ์ภาคสนามประเภทใดบ้างที่ใช้งานร่วมกับ T8842 ได้?
A: T8842 มีคุณสมบัติเฉพาะที่ระบุว่าเหมาะสมสำหรับอุปกรณ์ภาคสนามแบบ 3 สาย ทั้งแบบที่รับกระแสไฟและแบบที่จ่ายกระแสไฟ ความสามารถรอบด้านนี้ทำให้สามารถเชื่อมต่อกับอุปกรณ์ตรวจจับและแอคชูเอเตอร์หลากหลายชนิดที่ใช้ในระบบดับเพลิงและแก๊ส รวมถึงอุปกรณ์ที่ต้องการให้ VFTA จ่ายพลังงานและอุปกรณ์ที่สร้างสัญญาณเอาต์พุตของตัวเอง การกำหนดค่าจะจัดการเป็นรายช่องสัญญาณ
