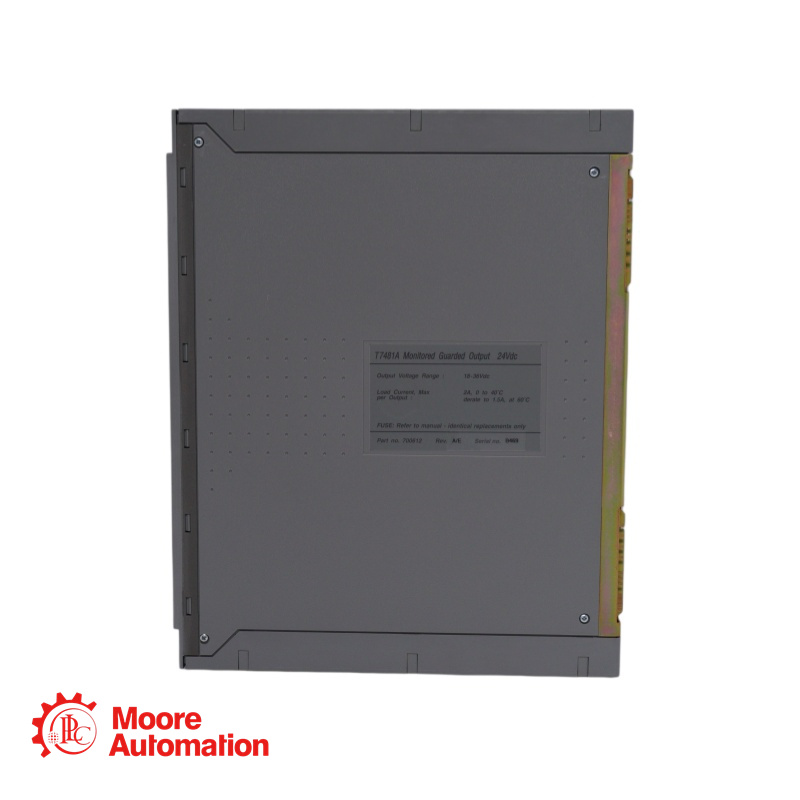

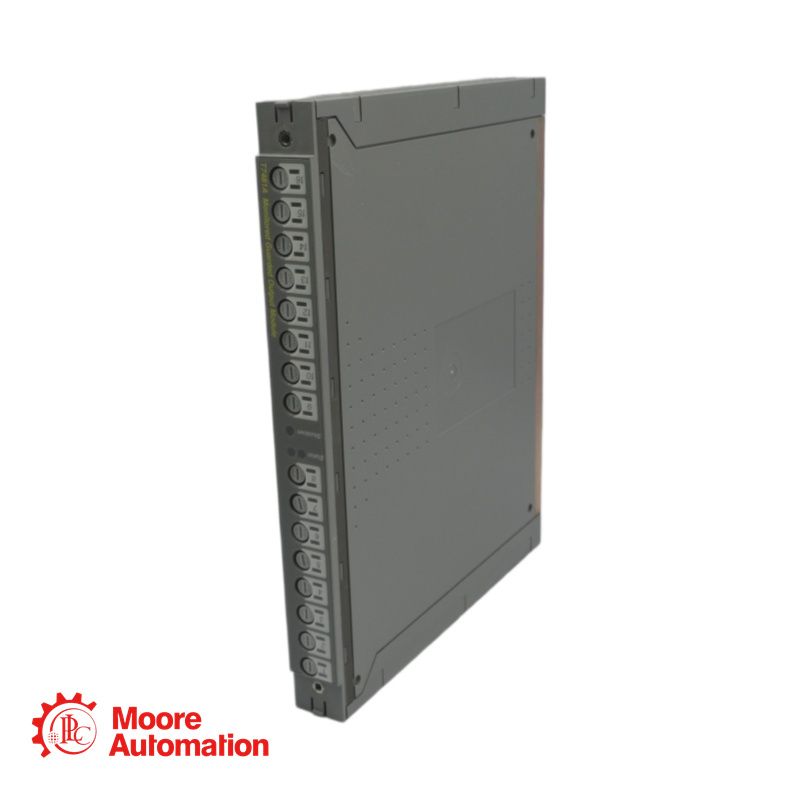

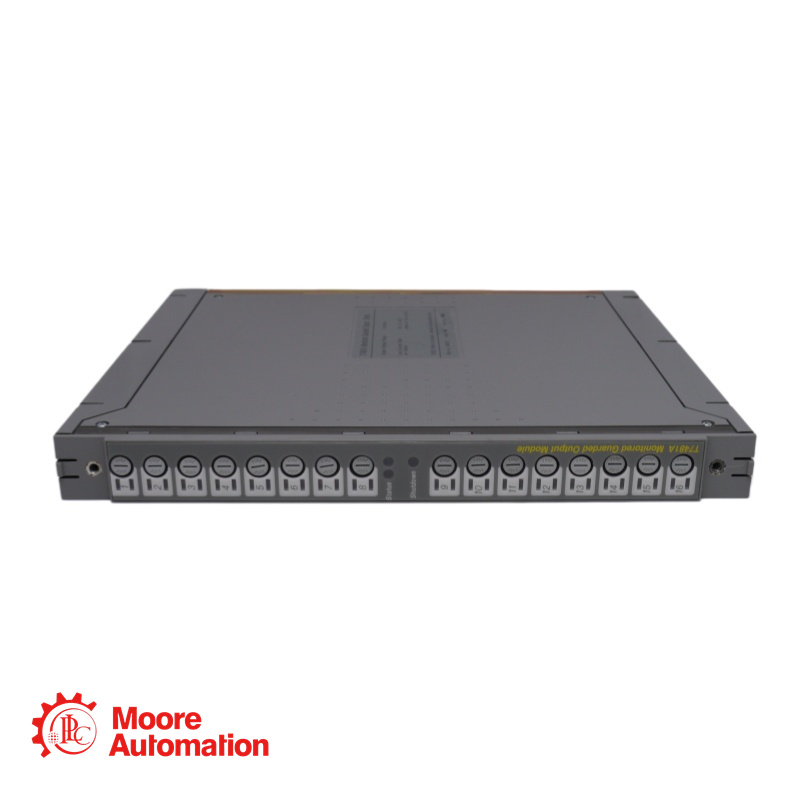

T7481 - โมดูลเอาต์พุตแบบมีตัวตรวจสอบและป้องกัน ICS

โมดูลเอาต์พุตแบบตรวจสอบและป้องกัน ICS T7481

ผู้จัดการฝ่ายขาย: ฟริดา

อีเมล: sales5@mooreplc.com

โมดูล T7481 เป็นโมดูลเอาต์พุตแบบมีระบบตรวจสอบและป้องกันกระแสไฟเกิน 24 VDC ออกแบบมาสำหรับงานที่ต้องการความปลอดภัยสูง มีเอาต์พุตแบบมีระบบป้องกัน 16 ช่อง (แบ่งเป็นสองกลุ่ม กลุ่มละแปดช่อง) พร้อมระบบตรวจสอบวงจรเปิดและลัดวงจรในตัว โมดูลนี้มีระบบสำรองแบบคู่ ทำให้มั่นใจได้ว่าความผิดพลาดเพียงจุดเดียวภายในโมดูลจะไม่ทำให้ไฟจ่ายไปยังเอาต์พุตโดยไม่ตั้งใจ สามารถเปลี่ยนโมดูลได้ขณะทำงาน และรองรับการกำหนดค่าแบบปลอดภัยเมื่อเกิดข้อผิดพลาด (โมดูลเดี่ยว) หรือทนต่อข้อผิดพลาด (โมดูลคู่แบบขนาน) โมดูลนี้ได้รับการรับรองจาก TÜV ในระดับความเสี่ยง Class 5

ช่วงแรงดันไฟฟ้าที่จ่าย: 18 ถึง 36 โวลต์กระแสตรง
จำนวนผลลัพธ์: 16 (สองกลุ่ม กลุ่มละ 8 ชิ้น)
กระแสโหลดต่อจุด (0–40°C): 2 A
กระแสโหลดต่อจุด (ที่ 60°C): 1.5 A (ลดกำลัง)
กระแสโหลดขั้นต่ำ: 20 mA (5 mA สำหรับ T7481A)
แรงดันตกคร่อมขณะเปิดเครื่อง: 1.0 โวลต์ (สูงสุด)
กระแสไฟรั่วขณะปิดเครื่อง (โมดูลเดี่ยว): สูงสุด 5 มิลลิแอมป์
กระแสไฟรั่วขณะปิดเครื่อง (โมดูลคู่): สูงสุด 7.5 มิลลิแอมป์
กระแสไฟกระชาก (สูงสุด): 3.5 แอมป์ (หลอดไส้/ตัวเก็บประจุ/ตัวเหนี่ยวนำ)
การแยกทางไฟฟ้า: 2500 โวลต์ (จากสนามแม่เหล็กไปยังวงจรลอจิก)

ถาม: กระแสโหลดขั้นต่ำสำหรับ T7481 คือเท่าใด?
A:T7481: 20 mA
T7481A: 5 mA
หากโหลดมีขนาดเล็กกว่าที่กำหนด กระแสไฟรั่วในสถานะปิดอาจทำให้โหลดไม่สามารถปิดได้อย่างสมบูรณ์

ถาม: ฉันสามารถใช้ T7481 เพียงตัวเดียวสำหรับงานที่ต้องการความปลอดภัยสูงได้หรือไม่?
A:ใช่ครับ โมดูลเดียวก็สามารถทำงานได้อย่างปลอดภัย – หากโมดูลใดโมดูลหนึ่งทำงานผิดพลาด ระบบจะปิดการทำงาน (ตัดกระแสไฟเพื่อตัดวงจร)

ถาม: ฉันจะสร้างระบบป้องกันความผิดพลาดได้อย่างไร?
A: เชื่อมต่อโมดูล T7481 สองตัวแบบขนาน และกำหนดค่าให้เป็นโหมดคู่ (Dual Mode) ในโปรแกรมแก้ไขการกำหนดค่า I/O วิธีนี้จะช่วยให้สามารถถอด/เปลี่ยนโมดูลหนึ่งตัวได้โดยไม่ขัดจังหวะการควบคุมโหลด

ถาม: จะเกิดอะไรขึ้นถ้าไม่ได้ต่อสายจ่ายไฟ?
A: เอาต์พุตทั้งหมดในกลุ่มที่ได้รับผลกระทบจะแสดงข้อผิดพลาดเกี่ยวกับโหลด/ฟิวส์ เนื่องจากวงจรทดสอบเอาต์พุตจะตรวจสอบการไหลของกระแสไฟฟ้า
