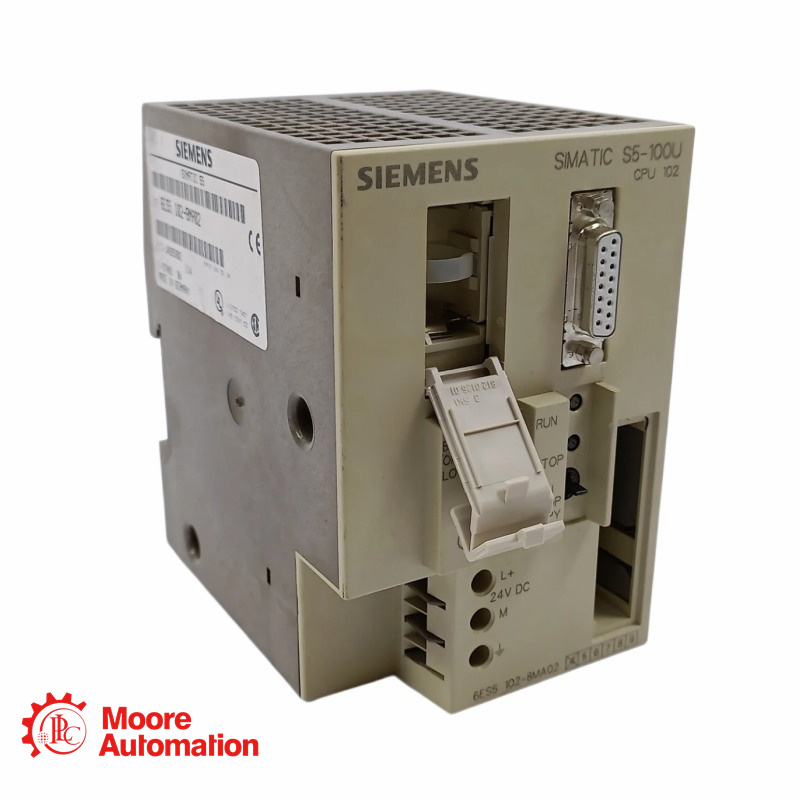

โมดูล CPU Siemens SIMATIC S5-100U 6ES5102-8MA02 จำนวน 102 โมดูล

พารามิเตอร์ทางเทคนิค

ผู้ผลิต

ซีเมนส์

เวลาตรวจสอบการสแกน

ประมาณ 350 มิลลิวินาที

ชุดผลิตภัณฑ์

ซิมแมติก เอส5-100ยู

ธง

รวม 1,024 ราย; คงเหลือ 512 ราย

รุ่น CPU

ซีพียู 102

ตัวจับเวลา

ประมาณ 32; ช่วงเวลา 0.01 ถึง 9,990 วินาที

หมายเลขชิ้นส่วน

6ES5 102-8MA02

เคาน์เตอร์

ทั้งหมด 32 ตัว; 8 ตัวคงค่าไว้; ช่วง 0 ถึง 999, ขึ้น/ลง

หน่วยความจำภายใน

แรม, 2,048 คำสั่ง

ความจุอินพุต/เอาต์พุตดิจิทัล

คะแนนรวมสูงสุด 256 คะแนน

โมดูลย่อยหน่วยความจำ

อีพีรอม / อีพีรอม

ความจุอินพุต/เอาต์พุตแบบอนาล็อก

คะแนนรวมสูงสุด 16 คะแนน

เวลาดำเนินการไบนารี

ประมาณ 7 ไมโครวินาที สำหรับกรณีปกติ / 70 ไมโครวินาที สำหรับกรณีทดสอบ

แบตเตอรี่สำรอง

แบตเตอรี่ลิเธียม 3.4 โวลต์ / 850 มิลลิแอมป์

เวลาดำเนินการคำ

ประมาณ 40 ไมโครวินาทีสำหรับกรณีปกติ / 125 ไมโครวินาทีสำหรับกรณีทดสอบ

เวลาสำรองข้อมูลขั้นต่ำ

เก็บรักษาไว้ 1 ปี ที่อุณหภูมิ 25°C

คำถามที่พบบ่อย

Q1: 6ES5102-8MA02 มีหน้าที่อะไร?

มันทำหน้าที่ประมวลผลโปรแกรมควบคุมและจัดการตัวจับเวลา ตัวนับ หน่วยความจำ และ I/O ที่เชื่อมต่ออยู่ในระบบ SIMATIC S5-100U

Q2: ซีพียูรองรับหน่วยความจำประเภทใดบ้าง?

มี RAM ภายในสำหรับบันทึกคำสั่งได้ 2,048 คำสั่ง และรองรับโมดูลหน่วยความจำ EPROM หรือ EEPROM

Q3: ควรตรวจสอบอะไรบ้างก่อนทำการเปลี่ยนชิ้นส่วน?

ตรวจสอบหมายเลขชิ้นส่วนทั้งหมด การกำหนดค่า S5-100U แหล่งจ่ายไฟ การเดินสายไฟ โมดูลหน่วยความจำ และการสำรองข้อมูลโปรแกรมให้ครบถ้วน

Q4: สามารถใช้แทน PLC รุ่นใหม่ของ Siemens ได้โดยตรงหรือไม่?

ไม่ครับ มันถูกออกแบบมาสำหรับแพลตฟอร์ม S5-100U การย้ายไปใช้ PLC รุ่นใหม่กว่าโดยปกติแล้วจะต้องมีการแปลงโปรแกรมและเปลี่ยนแปลงฮาร์ดแวร์

การใช้งานผลิตภัณฑ์

การควบคุมอุปกรณ์เสริมสำหรับอุตสาหกรรมน้ำมันและก๊าซ

สถานีอัดและสูบก๊าซธรรมชาติ

ระบบการจ่ายสารเคมี การแบ่งกลุ่ม และการผสม

อุปกรณ์บำบัดน้ำและน้ำเสีย

การบรรจุ การเติม และการติดฉลากไชน์ส

ระบบลำเลียงและขนถ่ายวัสดุ
