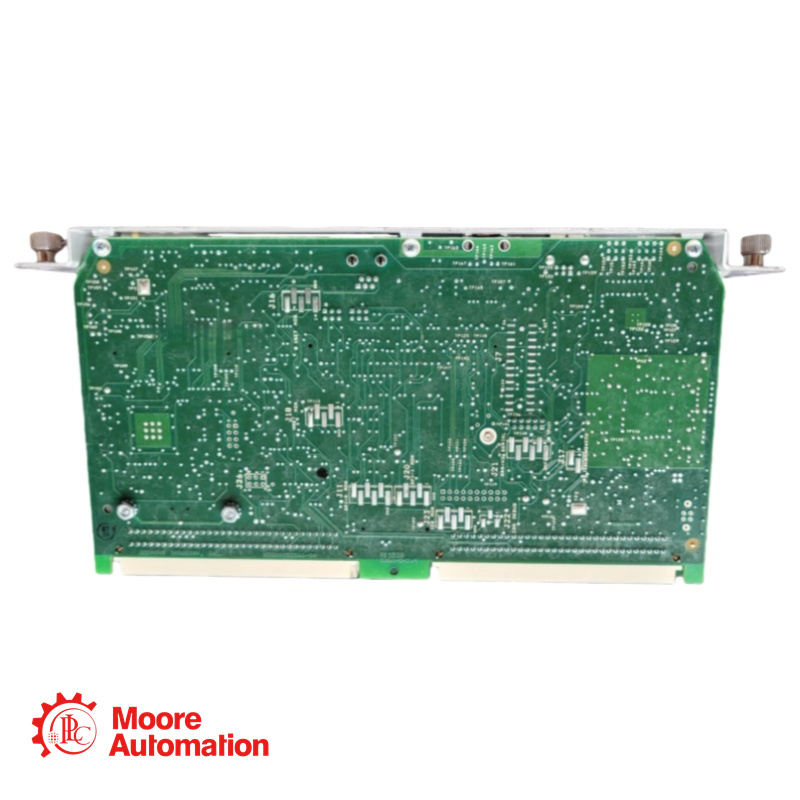

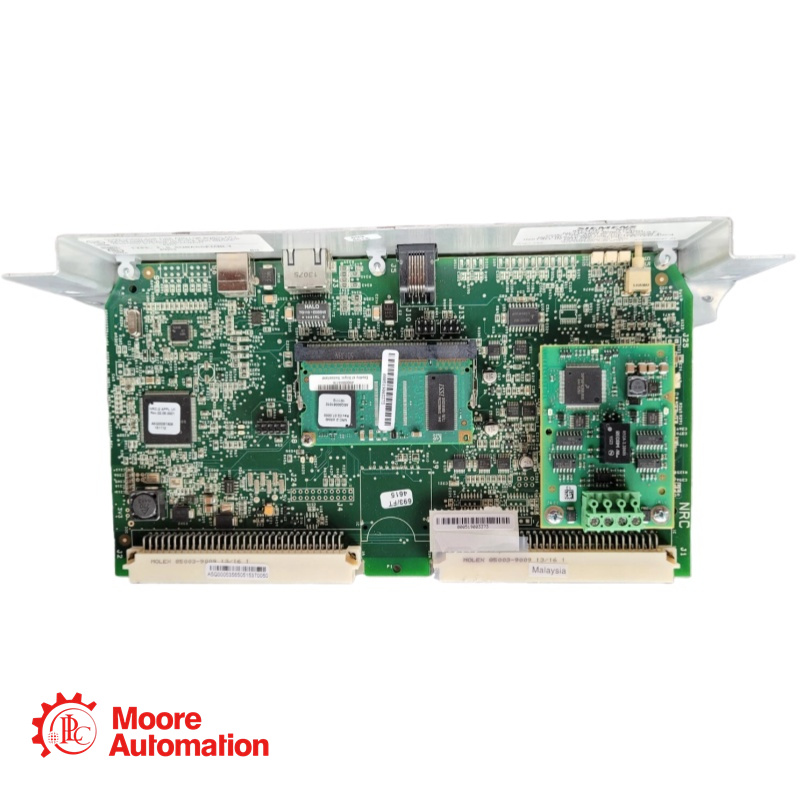

การ์ดวงแหวนเครือข่าย SIEMENS S54430-A2-A1 รุ่นที่ 2

คำอธิบายไอออน

เดอะ S54430-A2-A1 การ์ดเครือข่ายแบบวงแหวนรุ่นที่สอง – รุ่น NRC จากซีเมนส์ อุปกรณ์ป้องกันอัคคีภัย (Fire Safety) เป็นการ์ดเครือข่ายที่ส่งข้อมูลการสื่อสารผ่านสายทองแดง หรือผ่านสายเคเบิลใยแก้วนำแสงแบบซิงเกิลโหมด (รุ่น FN2006-U1) หรือมัลติโหมด (รุ่น FN2007-U1)
รุ่น NRC ใช้การกำหนดค่าวงแหวนแบบ 'Class X' (Style 7) เพื่อทำงานร่วมกับแผงควบคุมสัญญาณเตือนไฟไหม้ (FACP) ของระบบ Cerberus PRO Modular

พารามิเตอร์

กำลังไฟเข้า: 24V ด้านหลัง
กระแสไฟในเครื่องบิน: 140 มิลลิแอมป์
ขั้วต่อแบบสกรู (กระแสไฟ 24V): 0
กระแสไฟที่แผงวงจรด้านหลัง 6.2V: 20mA
กระแสไฟขณะสแตนด์บาย 24V: 145mA

ช่วงอุณหภูมิในที่แห้งภายในอาคาร: 120+/-3°F (49+/2°C) ถึง 32+/-3°F (0+/-2°C)
ความชื้นสัมพัทธ์ 93+/-2% ช่วงอุณหภูมิ: 90+/-3°F (32+/-2°C)

คำถามที่พบบ่อย

ถาม: หน้าที่หลักของสิ่งนี้คืออะไร S54430-A2-A1 การ์ดวงแหวนเครือข่ายรุ่นที่ 2 (รุ่น NRC)?
A: การ์ดเครือข่ายแบบวงแหวน (NRC) ช่วยให้สามารถสื่อสารแบบ XNET peer-to-peer ระหว่างแผงควบคุมสัญญาณเตือนไฟไหม้ Cerberus PRO Modular ทำให้สามารถเชื่อมต่อระบบได้มากถึง 64 ระบบเข้าด้วยกันในรูปแบบวงแหวนเดียว
ถาม: มีพอร์ตสำหรับการสื่อสารและบริการอะไรบ้าง?

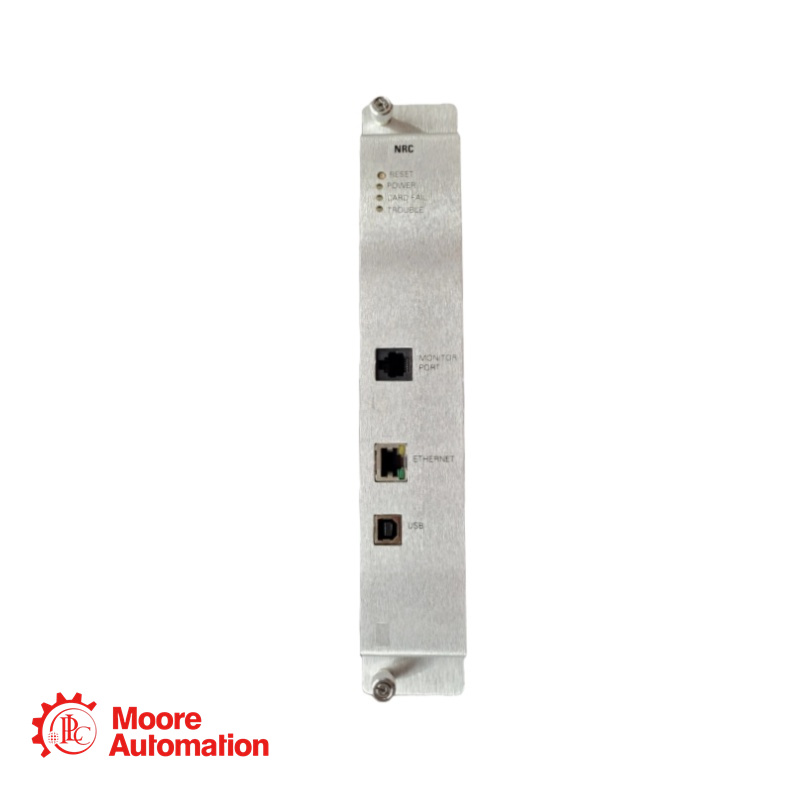

เอ: เดอะ S54430-A2-A1 NRC ประกอบด้วยพอร์ต RJ-45 หนึ่งพอร์ต, แจ็คจอภาพ RJ-11 หนึ่งพอร์ต และพอร์ต USB หนึ่งพอร์ต พอร์ต USB และ RJ-45 รองรับการดาวน์โหลดเฟิร์มแวร์ ในขณะที่พอร์ต RJ-11 ช่วยให้สามารถเชื่อมต่อกับเครื่องมือวินิจฉัยได้
ถาม: รองรับสายเคเบิลประเภทใดและระยะทางใดบ้าง?
A: สำหรับการเชื่อมต่อด้วยทองแดงนั้น S54430-A2-A1 NRC รองรับสายเคเบิลแบบคู่บิดเกลียวหุ้มฉนวนหรือไม่หุ้มฉนวนที่มีขนาดขั้นต่ำ 22 AWG และสูงสุด 12 AWG โดยมีจำนวนการบิดเกลียวอย่างน้อยสามครั้งต่อฟุต ระยะทางสูงสุดที่รองรับคือ 3,300 ฟุต (1,006 เมตร) ต่อคู่ระหว่างการ์ด ขึ้นอยู่กับประเภทของสายไฟ
