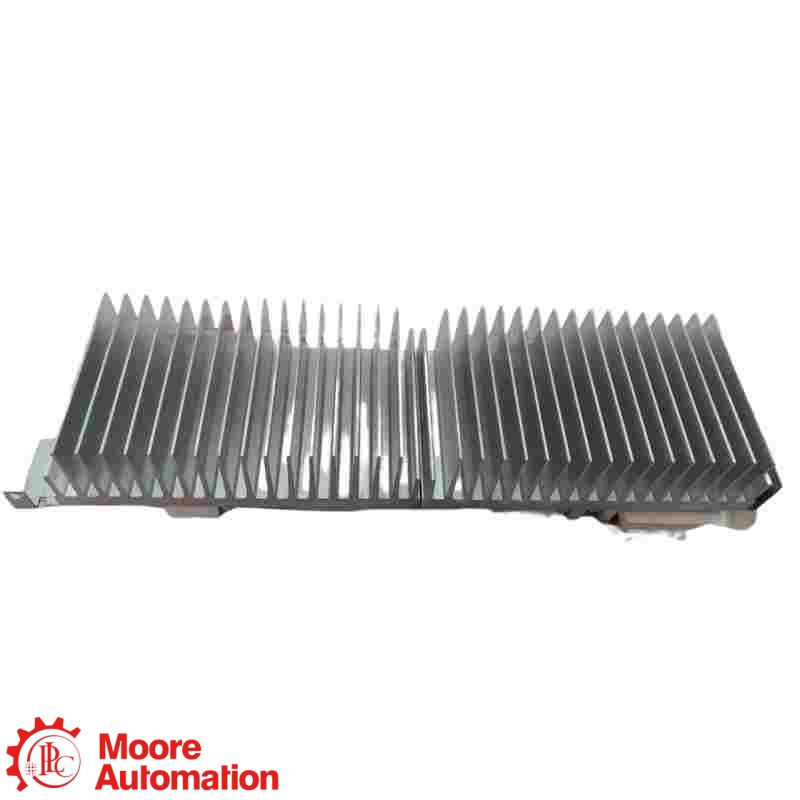

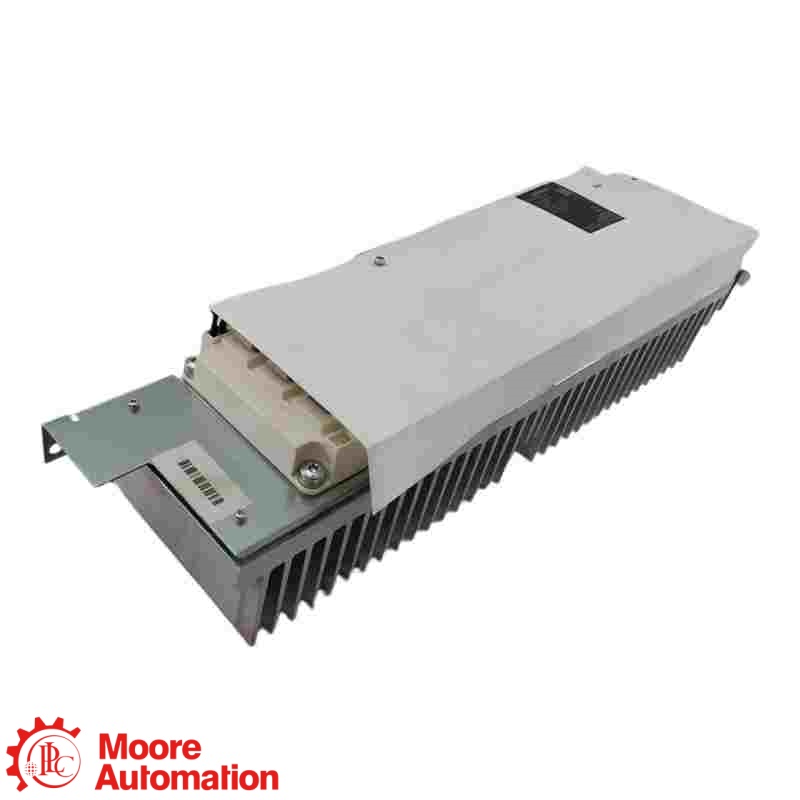

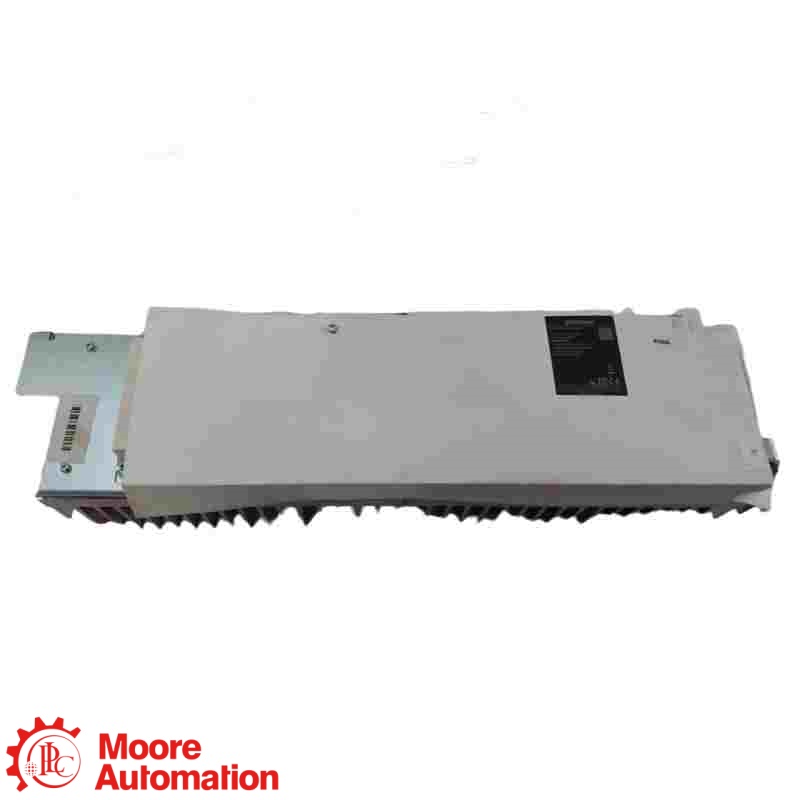

โมดูลเบรก Siemens 6SL3300-1AE32-5AA0 SINAMICS S120

6SL3300-1AE32-5AA0 นี่คือโมดูลเบรก Siemens SINAMICS S120 สำหรับชุดแชสซี GX เชื่อมต่อกับแหล่งจ่ายไฟ DC 600 V เพื่อระบายพลังงานส่วนเกิน โปรดตรวจสอบฮาร์ดแวร์แชสซีและพิกัดของแหล่งจ่ายไฟ DC ก่อนใช้งาน

6SL3300-1AE32-5AA0 ตามตารางอย่างเป็นทางการระบุว่ามีกำลังไฟฟ้าสูงสุด 50 kW PDB, 250 kW P15 สูงสุด 15 วินาที, 200 kW P20 และ 100 kW P40 โปรดตรวจสอบให้แน่ใจว่าค่า Duty Cycle และค่าตัวต้านทานเบรกตรงกับไดรฟ์ที่ติดตั้งไว้

6SL3300-1AE32-5AA0 เกี่ยวข้องกับตัวเครื่อง SINAMICS S120 รุ่น GX ห้ามเปลี่ยนฮาร์ดแวร์รุ่น FX, HX หรือ JX จนกว่าจะตรวจสอบความเข้ากันได้ทางกล แรงดันไฟฟ้า DC-link บัสบาร์ และระบบควบคุมแล้ว

6SL3300-1AE32-5AA0 ใช้การเชื่อมต่อแบบสกรู R1/R2 M8; พื้นที่หน้าตัดการเชื่อมต่อสูงสุดที่ระบุคือ 50 มม.² และกระแสบัสบาร์ DC-link คือ 378 A ตรวจสอบขนาดสายเคเบิล แรงบิด และการคายประจุ DC-link ก่อนทำการเดินสาย

6SL3300-1AE32-5AA0 มีอินพุต DC 600 V คู่มือระบุว่าอินพุตดิจิทัลของ X21 คือ −3 ถึง 30 V โดยมีระดับสูง 15–30 V และระดับต่ำ −3–5 V รวมถึงเอาต์พุต DC 24 V สูงสุด 500 mA โปรดตรวจสอบการต่อสายอีกครั้ง

ก่อนทำการติดตั้งหรือเปลี่ยนชิ้นส่วน 6SL3300-1AE32-5AA0ยืนยันรหัสสินค้าฉบับเต็ม, การเชื่อมต่อ 600 V DC, ความพอดีของแชสซี GX, การเลือกตัวต้านทานเบรก, ขีดจำกัดสายเคเบิล 50 mm², ขั้วต่อ M8, ขั้นตอนการแยกและการคายประจุ, การแก้ไขและการบันทึกการกำหนดค่าไดรฟ์

สำหรับ 6SL3300-1AE32-5AA0โปรดระบุชื่อรุ่นที่แน่นอน ประเภทแชสซี SINAMICS S120 ที่ติดตั้ง พิกัด DC-link ข้อมูลตัวต้านทานเบรก รูปภาพของขั้วต่อและบัสบาร์ รุ่น จำนวน และวัตถุประสงค์ในการเปลี่ยน เพื่อให้สามารถตรวจสอบความเข้ากันได้อย่างอิสระ
