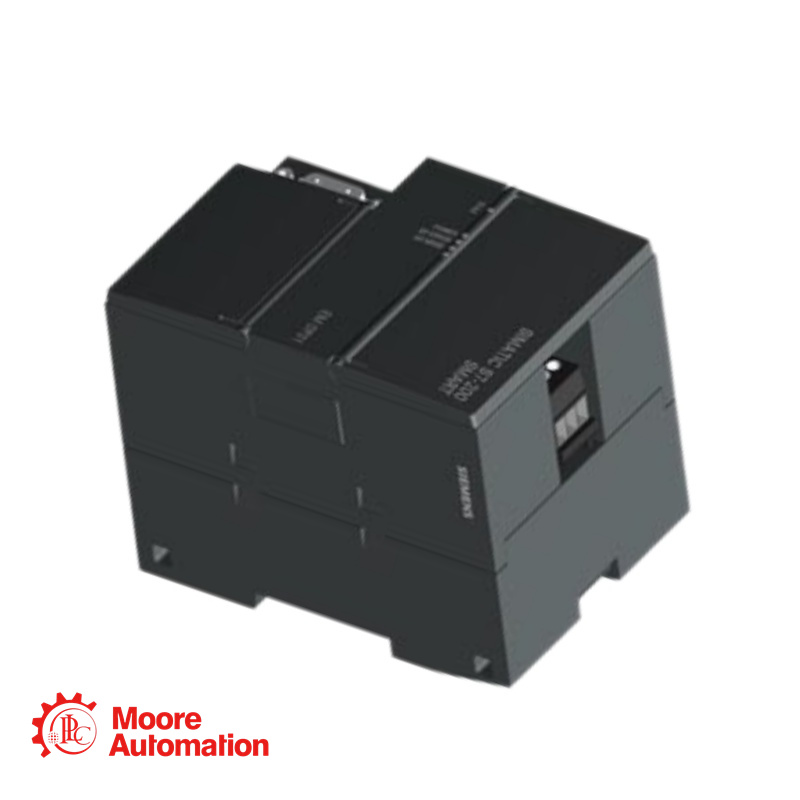

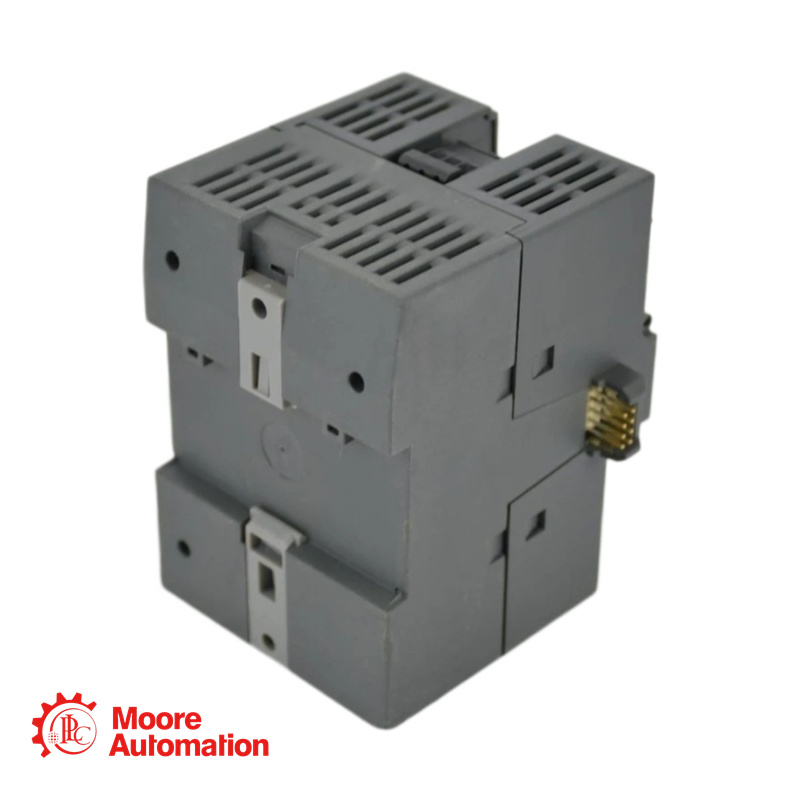

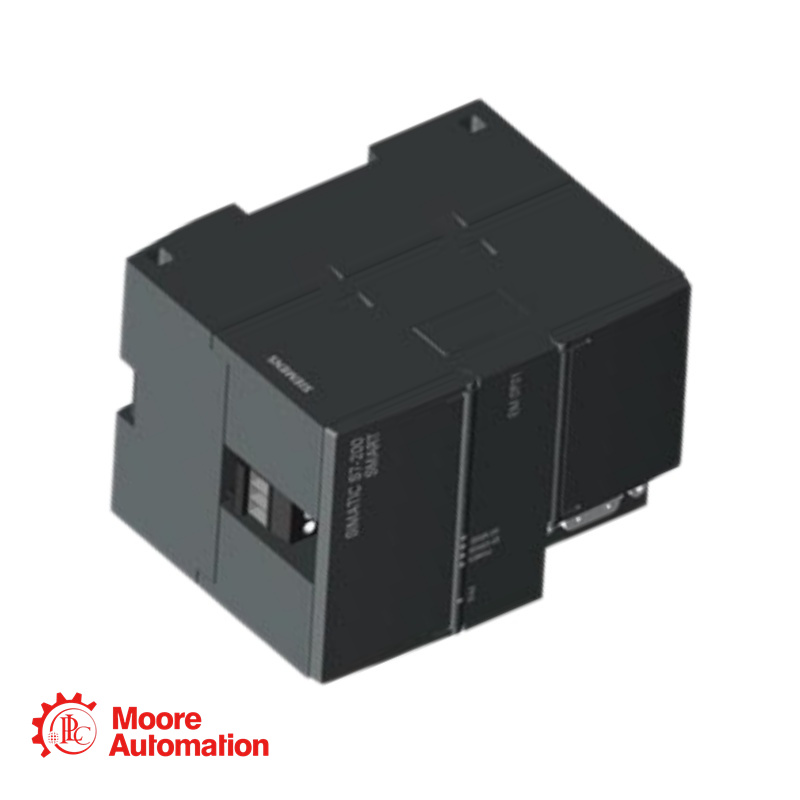

โมดูลสเลฟ 6ES7288-7DP01-0AA0

เดอะ 6ES7288-7DP01-0AA0 เป็นโมดูลสเลฟ EM DP01 PROFIBUS DP ที่ออกแบบมาเพื่อใช้งานร่วมกับ Siemens SIMATIC ซีรี่ส์ S7-1200 โมดูลนี้ช่วยให้ซีพียู S7-1200 สามารถสื่อสารในฐานะอุปกรณ์รองบนเครือข่าย PROFIBUS DP ทำให้สามารถบูรณาการเข้ากับระบบอัตโนมัติแบบกระจายขนาดใหญ่ซึ่งมีอุปกรณ์หลัก PROFIBUS DP (เช่น ซีพียู S7-300, S7-400 หรือ S7-1500) ควบคุมการแลกเปลี่ยนข้อมูล

โมดูลนี้เป็นโมดูลเสริมขนาดกะทัดรัดที่เชื่อมต่อกับด้านซ้ายของซีพียู S7-1200 ผ่านทางอินเทอร์เฟซเสริมของซีพียู รองรับฟังก์ชันสเลฟ PROFIBUS DP-V0 และมีอินเทอร์เฟซ RS-485 สำหรับการเชื่อมต่อเครือข่าย

6ES7288-7DP01-0AA0 รายละเอียด

รหัสประเภทผลิตภัณฑ์: EM DP01, โมดูล PROFIBUS DP แบบ Slave
หมายเลขชิ้นส่วน: 6ES7288-7DP01-0AA0
แรงดันไฟฟ้าขาเข้า: 24 โวลต์ DC
ช่วงแรงดันไฟฟ้าที่อนุญาต: 20.4 V ถึง 28.8 V DC
อัตราการกินกระแสไฟ (โดยทั่วไป): 15 มิลลิแอมป์
กระแสไฟฟ้าที่ใช้สูงสุด: 30 มิลลิแอมป์
การสูญเสียพลังงาน (โดยทั่วไป): 2.5 วัตต์
อินเทอร์เฟซ RS 485: 1
รองรับ PROFIBUS: ใช่ (DP slave)
การสนับสนุน PROFINET IO: ไม่มี

6ES7288-7DP01-0AA0

คำถามที่พบบ่อย (FAQ)

ถาม: 6ES7288-7DP01-0AA0 คืออะไร?
A: นี่คือโมดูล EM DP01 PROFIBUS DP slave สำหรับ PLC SIMATIC S7-1200 โมดูลนี้ช่วยให้ CPU S7-1200 สามารถสื่อสารในฐานะ slave บนเครือข่าย PROFIBUS DP ได้

ถาม: โมดูลนี้มีหน้าที่อะไร?
A: โมดูล คุณสมบัตินี้ช่วยให้ CPU รุ่น S7-1200 สามารถแลกเปลี่ยนข้อมูลกับ PROFIBUS DP master (เช่น CPU รุ่น S7-300, S7-400 หรือ S7-1500) ผ่านเครือข่าย PROFIBUS ได้ ซึ่งทำให้สามารถบูรณาการ S7-1200 เข้ากับระบบอัตโนมัติขนาดใหญ่ได้

ถาม: โมดูลนี้ติดตั้งอย่างไร?
A: โมดูล EM DP01 เชื่อมต่อกับด้านซ้ายของซีพียู S7-1200 ผ่านทางอินเทอร์เฟซส่วนขยายของซีพียู ติดตั้งบนราง DIN มาตรฐาน และไม่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอกเพิ่มเติม (พลังงานมาจากซีพียู)

ถาม: โมดูลนี้รองรับ PROFINET หรือไม่?
A: ไม่ครับ โมดูลนี้รองรับเฉพาะ PROFIBUS DP เท่านั้น สำหรับการใช้งาน PROFINET นั้น CPU รุ่น S7-1200 มีพอร์ต PROFINET ในตัวอยู่แล้ว

ถาม: การตั้งค่าแอดเดรส PROFIBUS คืออะไร?
A: สามารถตั้งค่าแอดเดรส PROFIBUS ได้โดยใช้สวิตช์ DIP ที่อยู่บนโมดูล โดยสามารถตั้งค่าแอดเดรสได้ระหว่าง 1 ถึง 125

ถาม: PROFIBUS รองรับอัตราการสื่อสารแบบใดบ้าง?
A: โมดูลนี้รองรับอัตราการสื่อสาร PROFIBUS DP ตั้งแต่ 9.6 กิโลบิต/วินาที ถึง 12 เมกะบิต/วินาที โดยโมดูลจะตรวจจับอัตราการส่งข้อมูลโดยอัตโนมัติ
