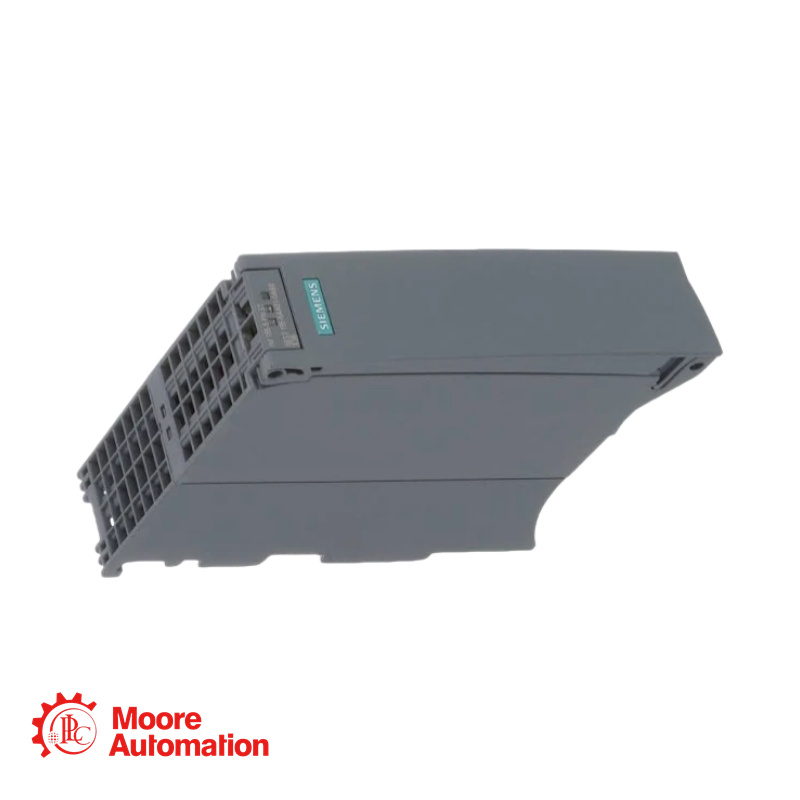

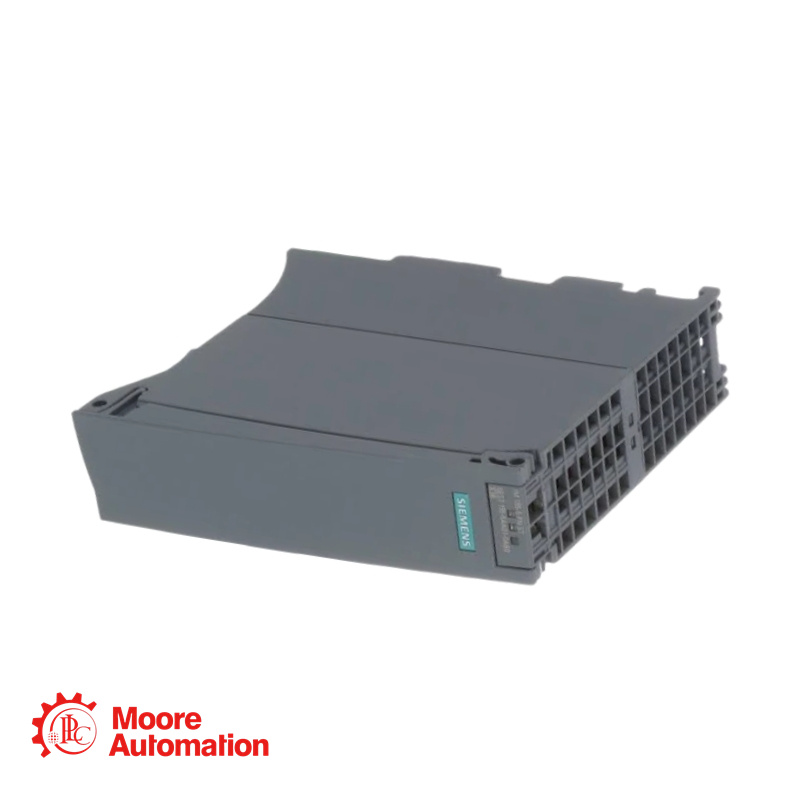

Siemens 6ES7155-5AA01-0AB0 I/O-DEVICE INTERFACEMODULE

เอกสารข้อมูลผลิตภัณฑ์

รหัสประเภทผลิตภัณฑ์: IM 155-5 PN ST
หมายเลขบทความ (MLFB): 6ES7155-5AA01-0AB0
สถานะการทำงานของฮาร์ดแวร์: ตั้งแต่ FS01
เวอร์ชั่นเฟิร์มแวร์: V4.1.0
สามารถอัปเดตเฟิร์มแวร์ได้: ใช่
รหัสผู้ขาย: 0x002A
รหัสอุปกรณ์: 0x0312
ซอฟต์แวร์สำหรับการกำหนดค่า: STEP 7 TIA Portal เวอร์ชัน 15 ขึ้นไป, ไฟล์ GSD สำหรับ PROFINET (GSDML เวอร์ชัน 2.3)
แหล่งจ่ายไฟแบบรวมในตัว: ใช่, 14 วัตต์
ตำแหน่งเสียบปลั๊กไฟของระบบ: สามารถเสียบเข้ากับด้านซ้ายของโมดูลอินเทอร์เฟซได้
จำนวนโมดูลจ่ายไฟ: 3 (รวมโมดูลเชื่อมต่อ)
จำนวนโมดูล I/O สูงสุด: 30 (เมื่อใช้แหล่งจ่ายไฟเพิ่มเติม), 12 (เมื่อไม่ใช้แหล่งจ่ายไฟเพิ่มเติม)
จำนวนโมดูลย่อยสูงสุดต่อสถานี: 256 (9 โมดูลต่อโมดูล I/O)
พื้นที่แอดเดรสต่อโมดูล: 256 ไบต์ (ข้อมูลขาเข้าและขาออกแต่ละโมดูล)
พื้นที่แอดเดรสต่อสถานี: 512 ไบต์ (สำหรับข้อมูลขาเข้าและขาออก)
อินเทอร์เฟซ PROFINET: 1 อินเทอร์เฟซ พร้อม 2 พอร์ต (สวิตช์ในตัว)
ประเภทพอร์ต: RJ45 (อีเธอร์เน็ต)
ความเร็วในการส่งข้อมูล: 100 Mbps แบบฟูลดูเพล็กซ์ (100BASE-TX)
ระยะห่างเท่ากัน/พัลส์นาฬิกาที่สั้นที่สุด: 250 ไมโครวินาที
สูงสุด เวลาวงจรบัส (TDP): 250 µs
ความคลาดเคลื่อน (สูงสุด): 1 ไมโครวินาที
แรงดันไฟฟ้าขาเข้า: 24 โวลต์กระแสตรง (ช่วง: 19.2 โวลต์ ถึง 28.8 โวลต์)
ระบบป้องกันการกลับขั้ว: มี
ระบบป้องกันไฟลัดวงจร: มี
การสำรองพลังงานจากแหล่งจ่ายไฟหลัก: ระยะเวลาเก็บพลังงาน 10 มิลลิวินาที
อัตราการกินกระแสไฟ (ตามพิกัด): 0.2 แอมป์ ที่ 24 โวลต์กระแสตรง (ไม่มีโหลด)
กระแสไฟสูงสุดที่ใช้: 1.2 แอมป์
กระแสไฟกระชากสูงสุด: 9 แอมป์
กำลังไฟขาเข้าสำหรับบัสแบ็คเพลน: 14 วัตต์
การใช้พลังงานจากบัสแบ็คเพลน: 2.3 วัตต์ (โดยมีแหล่งจ่ายไฟระบบแยกต่างหากทางด้านซ้าย)
การสูญเสียพลังงานโดยทั่วไป: 4.5 วัตต์
แรงดันทดสอบการแยกฉนวน: 707 โวลต์ DC (การทดสอบประเภท)
อุณหภูมิใช้งาน (แนวนอน): -25 °C ถึง 60 °C (ตั้งแต่รุ่น FS03)
อุณหภูมิใช้งาน (แนวตั้ง): -25 °C ถึง 40 °C (ตั้งแต่รุ่น FS03)
สูงสุด ระดับความสูงในการติดตั้ง: 5000 เมตร (มีข้อจำกัดสำหรับระดับความสูงเกิน 2000 เมตร)
