เดอะ 2711-M3A19L1 เป็นเทอร์มินัลผู้ปฏิบัติงาน PLC PanelView 300 Micro ที่มีแป้นพิมพ์สำหรับป้อนข้อมูล จอแสดงผลขาวดำขนาด 128 × 64 พิกเซล และการสื่อสาร RS-232 (DH-485)
ยี่ห้อ :
PLCส่วนจำนวน :
2711-M3A19L1น้ำหนัก :

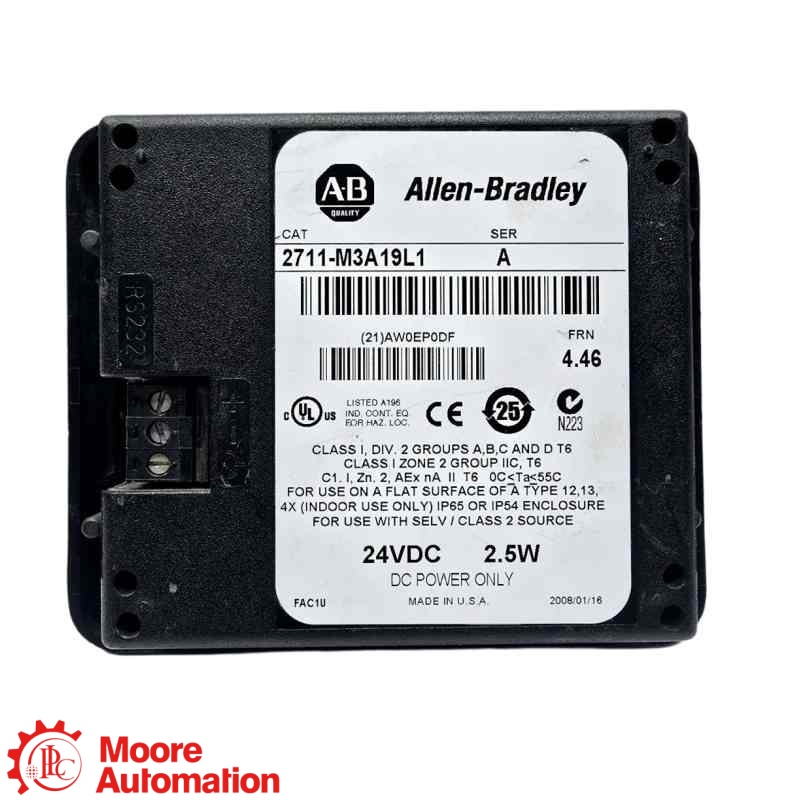

Verify from the exact terminal labelมิติ :
133 × 111 × 48 mm; verify panel cutout and wiring from publication 2711-TD007ประเทศต้นกำเนิด :
Verify from the exact terminal labelรหัส HS :
PanelView 300 Micro Operator Terminalคำอธิบาย :
The 2711-M3A19L1 is a PLC PanelView 300 Micro operator terminal with keypad input, a 128 × 64 monochrome display and RS-232 (DH-485) communication.คลิก "+" เพื่อดูรายละเอียดเพิ่มเติม
แหล่งที่มา: เอกสารทางการหมายเลข 2711-TD007 ครอบคลุมข้อมูลจำเพาะทางเทคนิคของ 2711-M3A19L1 โปรดตรวจสอบหมายเลขแคตตาล็อกของขั้วต่อ แหล่งจ่ายไฟ การเดินสายสื่อสาร และช่องเจาะแผงก่อนทำการเปลี่ยน

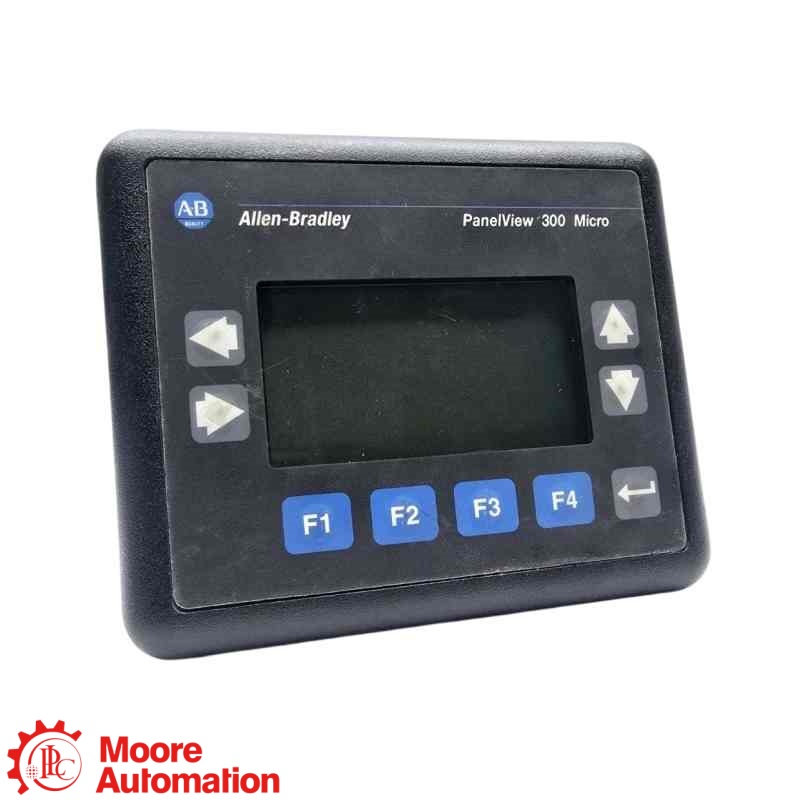

2711-M3A19L1 เป็นเทอร์มินัลผู้ปฏิบัติงาน PanelView 300 Micro ที่แสดงข้อมูลเครื่องจักรและรับคำสั่งจากแป้นพิมพ์ผ่านแอปพลิเคชัน PLC
2711-M3A19L1 ใช้จอ LCD ขาวดำแบบสะท้อนแสงขนาด 128 × 64 พิกเซล พร้อมไฟแบ็คไลท์ LED และพื้นที่แสดงผลขนาด 73 × 42 มม.
2711-M3A19L1 มีพอร์ตสื่อสาร RS-232 หนึ่งพอร์ตที่รองรับ DH-485 ผ่านขั้วต่อ mini-DIN 8 พิน และไม่มีพอร์ตสำหรับเครื่องพิมพ์
2711-M3A19L1 ใช้งานได้กับแรงดันไฟฟ้ากระแสตรง 11…30 โวลต์ โดยมีแรงดันไฟฟ้าขาเข้าปกติ 24 โวลต์ โปรดตรวจสอบขั้ว การต่อสายดิน และความจุของแหล่งจ่ายไฟก่อนการติดตั้ง
2711-M3A19L1 มีหน่วยความจำสำหรับรันไทม์ของแอปพลิเคชัน 170 KB และหน่วยความจำแบบไม่ลบเลือน 240 KB สำหรับอ็อบเจ็กต์ของแอปพลิเคชัน ข้อความ และบิตแมป
2711-M3A19L1 จำเป็นต้องยืนยันการสำรองข้อมูลแอปพลิเคชัน แหล่งจ่ายไฟ 24 V DC การเดินสาย RS-232 (DH-485) ตำแหน่งตัดแผง และการตั้งค่าตัวควบคุมก่อนทำการเปลี่ยน
2711-M3A19L1 การสอบถามควรระบุหมายเลขแคตตาล็อกที่แน่นอน รุ่นหรือเวอร์ชัน จำนวน รุ่นของตัวควบคุม รายละเอียดการใช้งาน และภาพถ่ายป้ายชื่อที่ชัดเจน
ข้อมูลอ้างอิงอย่างเป็นทางการจากผู้ผลิตสำหรับเทอร์มินัลผู้ใช้งาน PanelView 300 Micro รุ่น 2711-M3A19L1
เอกสารทางการฉบับที่ 2711-TD007 ให้ข้อมูลจำเพาะทางเทคนิคสำหรับเทอร์มินัลผู้ใช้งาน PanelView 300 Micro รุ่น 2711-M3A19L1
คู่มืออย่างเป็นทางการโปรดส่งข้อมูลรุ่นรถ จำนวน รูปถ่ายป้ายชื่อ และคำถามทางเทคนิคหรือคำถามเกี่ยวกับการสั่งซื้อของคุณมาด้วย
ข้อมูลทางเทคนิคในหน้านี้อ้างอิงจากเอกสารทางการฉบับที่ 2711-TD007 และเอกสารประกอบการใช้งานของเครื่องเทอร์มินัลรุ่นนั้นๆ เท่านั้น ไม่ได้ใช้แหล่งข้อมูลผลิตภัณฑ์จากบุคคลที่สาม
พีแอลซี คือรหัสอ้างอิงของกลุ่มผลิตภัณฑ์ 2711-M3A19L1 ต้องตรงกับฉลากขั้วต่อทั้งหมด การใช้งานที่ติดตั้ง แหล่งจ่ายไฟ 24 V DC การเดินสาย RS-232 (DH-485) และช่องเจาะแผงควบคุม
บันทึกข้อมูลคอนโทรลเลอร์ที่ติดตั้ง แหล่งจ่ายไฟ 24 V DC การเดินสายสื่อสารแบบ mini-DIN 8 พิน และตำแหน่งช่องเจาะแผงควบคุม
ถ่ายรูปฉลากขั้วต่อ สายไฟ สายเคเบิลสื่อสาร และการติดตั้งบนแผงควบคุมก่อนทำการถอดออก
ตรวจสอบแรงดันไฟฟ้าขาเข้า 11…30 V DC, สายไฟสำหรับการสื่อสาร และการต่อสายดินของแผงควบคุมก่อนเริ่มใช้งาน
อย่าเลือกสินค้าทดแทนจนกว่าจะได้รับการยืนยันเกี่ยวกับจอแสดงผล แป้นพิมพ์ โปรโตคอลการสื่อสาร แหล่งจ่ายไฟ และขนาดของแผงควบคุมแล้ว
ตรวจสอบให้แน่ใจว่าหมายเลข 2711-M3A19L1 ตรงกับฉลากเทอร์มินัลและเอกสารระบบที่ติดตั้งไว้ทั้งหมด
ตรวจสอบแอปพลิเคชันที่ติดตั้ง การตั้งค่าการสื่อสาร และสถานะของเครื่องก่อนเปลี่ยนอุปกรณ์ปลายทาง
บันทึกข้อมูลตัวควบคุม แหล่งจ่ายไฟ 24 V DC การเดินสาย RS-232 (DH-485) และตำแหน่งช่องเจาะแผงควบคุม
ตรวจสอบหมายเลขแคตตาล็อกเทอร์มินัล ไฟล์แอปพลิเคชัน แหล่งจ่ายไฟ การเดินสายสื่อสาร และการติดตั้งแผงควบคุมให้ถูกต้องก่อนเริ่มใช้งาน
ขั้นตอนการทำงานที่ชัดเจนสำหรับการจัดหา การตรวจสอบ การเตรียมการจัดส่ง การส่งมอบ และการรับประกันคุณภาพผลิตภัณฑ์
โปรดระบุหมายเลขชิ้นส่วน จำนวน และปลายทางการจัดส่งให้ครบถ้วน
