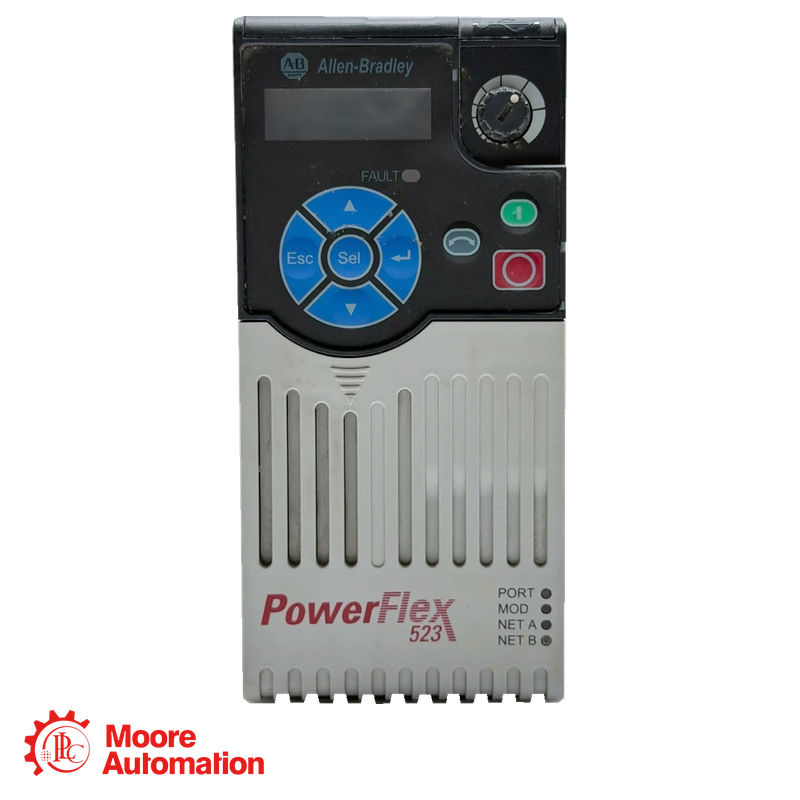

PLC 25A-D6P0N104 ไดรฟ์ AC สามเฟส 2.2 กิโลวัตต์

ภาพรวมผลิตภัณฑ์

เดอะ 25A-D6P0N104 เป็นไดรฟ์ AC แบบปรับความถี่ได้สำหรับควบคุมความเร็วและแรงบิดของมอเตอร์เหนี่ยวนำสามเฟส ทำงานด้วยไฟ AC สามเฟส 380–480V และให้กระแสเอาต์พุตสูงสุด 6.0 A รุ่นนี้รองรับมอเตอร์ขนาด 2.2 kW หรือ 3 Hp ทั้งในงานปกติและงานหนัก ความถี่เอาต์พุตที่ตั้งโปรแกรมได้นั้นครอบคลุมตั้งแต่ 0 ถึง 500 Hz ทำให้สามารถปรับความเร็ว การเร่ง และการลดความเร็วของมอเตอร์ให้เหมาะสมกับอุปกรณ์ที่เชื่อมต่อได้ วิธีการควบคุมมอเตอร์ที่มีให้เลือก ได้แก่ การควบคุมแบบโวลต์ต่อเฮิรตซ์ การควบคุมเวกเตอร์แบบไร้เซ็นเซอร์ และการควบคุมเวกเตอร์แบบไร้เซ็นเซอร์พร้อมโหมดประหยัดพลังงาน สามารถรับคำสั่งได้จากแป้นพิมพ์ในตัว ขั้วต่อดิจิทัลและอนาล็อก อินเทอร์เฟซ RS485 ในตัว หรืออะแดปเตอร์สื่อสารเสริม ไดรฟ์ใช้ตัวเรือน Frame A ที่มีการป้องกันแบบเปิด IP20 การกำหนดค่า N104 ไม่มีตัวกรอง EMC ในตัว ต้องเลือกการกรองภายนอก การป้องกันสาขา การต่อสายดิน และการจัดเรียงสายเคเบิลมอเตอร์ให้เหมาะสมกับสภาพแวดล้อมการติดตั้ง

ข้อกำหนดทางเทคนิค

ประโยชน์&คุณสมบัติ

Aขอบเขตการใช้งาน

ปั๊มและอุปกรณ์ระบายอากาศ--ไดรฟ์นี้สามารถควบคุมปั๊มอุตสาหกรรมขนาดเล็ก พัดลมดูดอากาศ พัดลมระบายความร้อน และอุปกรณ์ระบายอากาศ การปรับความเร็วของมอเตอร์ตามความต้องการของกระบวนการจะช่วยปรับปรุงการควบคุมการไหลและลดการใช้พลังงานที่ไม่จำเป็น

เครื่องผสมและเครื่องกวน--เหมาะสำหรับเครื่องผสม เครื่องจ่ายสาร และเครื่องกวนที่ขับเคลื่อนด้วยมอเตอร์ขนาดไม่เกิน 2.2 กิโลวัตต์ การควบคุมเวกเตอร์แบบไร้เซ็นเซอร์สามารถเพิ่มประสิทธิภาพแรงบิดได้ในกรณีที่โหลดต้องทำงานอย่างต่อเนื่องที่ความเร็วต่ำ

เครื่องจักรบรรจุภัณฑ์และแปรรูป--โมเดลนี้สามารถควบคุมเครื่องป้อนวัสดุ กลไกการบรรจุภัณฑ์ อุปกรณ์ปิดผนึก และเครื่องจักรแปรรูปขนาดกะทัดรัดได้ อินพุตที่ตั้งโปรแกรมได้ช่วยให้สามารถรวมคำสั่งเริ่ม หยุด ทิศทาง และความเร็วที่ตั้งไว้ล่วงหน้าเข้ากับลำดับการทำงานได้

เครื่องจักร OEM และเครื่องจักรควบคุม PLCตัวเรือนเฟรม A เหมาะสำหรับการติดตั้งในแผงควบคุมเครื่องจักรขนาดกะทัดรัด PLC สามารถควบคุมไดรฟ์ได้โดยใช้เทอร์มินัลดิจิทัล, สัญญาณอ้างอิงแบบอนาล็อก, การสื่อสาร RS485 หรืออะแดปเตอร์สื่อสารเสริม

คำถามที่พบบ่อย

คำถามที่ 1. มอเตอร์ขนาดใดเหมาะสมสำหรับ 25A-D6P0N104?
ไดรฟ์นี้ออกแบบมาสำหรับมอเตอร์เหนี่ยวนำสามเฟสขนาด 2.2 กิโลวัตต์ หรือ 3 แรงม้า กระแสไฟฟ้าที่ระบุบนแผ่นป้ายมอเตอร์ไม่ควรเกินพิกัดเอาต์พุต 6.0 แอมป์ของไดรฟ์ และต้องตรวจสอบแรงบิดเริ่มต้นและข้อกำหนดการโอเวอร์โหลดสำหรับโหลดจริงด้วย

คำถามที่ 2. สามารถ 25A-D6P0N104 ใช้งานกับแหล่งจ่ายไฟเฟสเดียวได้หรือไม่?
ไม่ครับ รุ่นนี้ออกแบบมาสำหรับแรงดันไฟฟ้ากระแสสลับสามเฟส 380–480 โวลต์ ควรตรวจสอบแรงดันไฟฟ้าขาเข้า การจัดเรียงเฟส การต่อสายดิน และระบบป้องกันวงจรย่อยก่อนการติดตั้ง

คำถามที่ 3. อย่างไร 25A-D6P0N104 แตกต่างจาก 25A-D4P0N104?
มอเตอร์รุ่น 25A-D6P0N104 มีกำลัง 2.2 กิโลวัตต์, กำลัง 3 แรงม้า และกระแสไฟฟ้า 6.0 แอมป์ ส่วนมอเตอร์รุ่น 25A-D4P0N104 มีกำลัง 1.5 กิโลวัตต์, กำลัง 2 แรงม้า และกระแสไฟฟ้า 4.0 แอมป์ ทั้งสองรุ่นใช้ตัวเรือนแบบ Frame A แต่กระแสไฟฟ้าของมอเตอร์ ระบบป้องกันอินพุต และการระบายความร้อนแตกต่างกัน
