25A-D024N104 เป็นไดรฟ์ AC แบบปรับความถี่ได้ สำหรับควบคุมความเร็วและแรงบิดของมอเตอร์เหนี่ยวนำสามเฟส
ยี่ห้อ :
PLCส่วนจำนวน :
25A-D024N104น้ำหนัก :
1.1 kgมิติ :
15.2x7.2x17.2 cmประเทศต้นกำเนิด :
USAรหัส HS :
8537101190คำอธิบาย :
Three-Phase AC Drive
รับราคาที่ดีที่สุด | ติดต่อฝ่ายขาย |
ขอใบเสนอราคาด่วน | ฟริดา |
ภาพรวมผลิตภัณฑ์

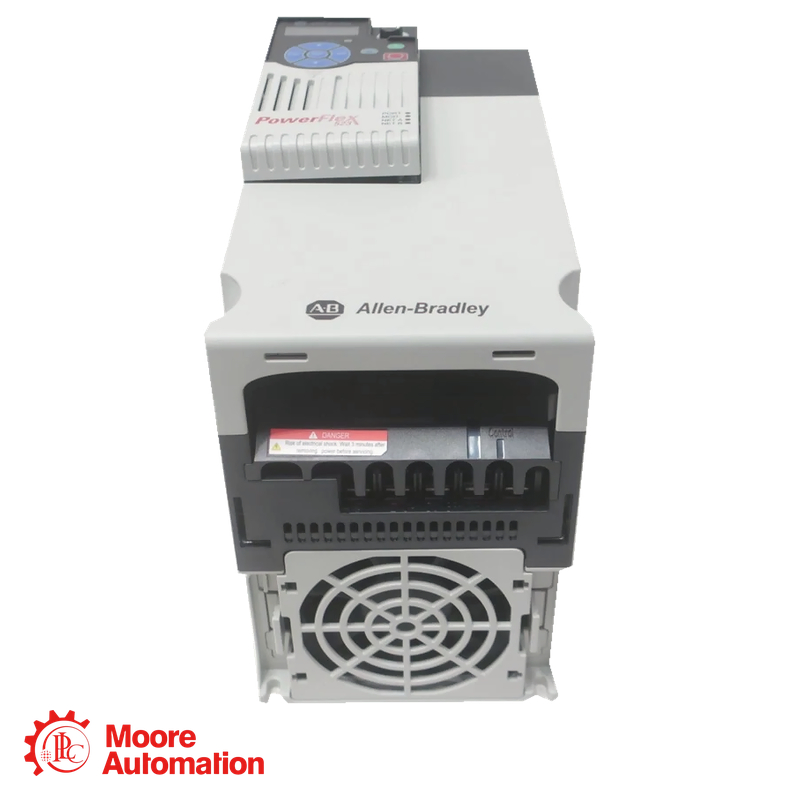

เดอะ 25A-D024N104 เป็นไดรฟ์ AC แบบปรับความถี่ได้สำหรับควบคุมความเร็วและแรงบิดของมอเตอร์เหนี่ยวนำสามเฟส ทำงานด้วยไฟ AC สามเฟส 380–480V และให้กระแสเอาต์พุตสูงสุด 24.0 A รุ่นนี้รองรับมอเตอร์ขนาด 11 kW หรือ 15 Hp ทั้งในงานปกติและงานหนัก ช่วงความถี่เอาต์พุตที่ตั้งโปรแกรมได้ขยายจาก 0 ถึง 500 Hz ทำให้สามารถกำหนดค่าความเร็ว การเร่งความเร็ว และการลดความเร็วของมอเตอร์สำหรับเครื่องจักรที่เชื่อมต่อได้ ตัวเลือกการควบคุมมอเตอร์ ได้แก่ การควบคุมโวลต์ต่อเฮิรตซ์ การควบคุมเวกเตอร์แบบไร้เซ็นเซอร์ และการควบคุมเวกเตอร์แบบไร้เซ็นเซอร์พร้อมโหมดประหยัดพลังงาน สามารถรับคำสั่งได้จากแป้นพิมพ์ในตัว ขั้วต่อควบคุม อินเทอร์เฟซ RS485 ในตัว หรืออะแดปเตอร์สื่อสารเสริม 25A-D024N104 ใช้ตัวเรือน Frame D ที่มีการป้องกันแบบเปิดระดับ IP20 การกำหนดค่า N104 ไม่มีตัวกรอง EMC ในตัว การระบายอากาศของตู้ การป้องกันทางไฟฟ้า การต่อสายดิน และการเดินสายมอเตอร์ต้องได้รับการประเมินในระหว่างการออกแบบระบบ
ข้อกำหนดทางเทคนิค
พารามิเตอร์ | ข้อกำหนด |

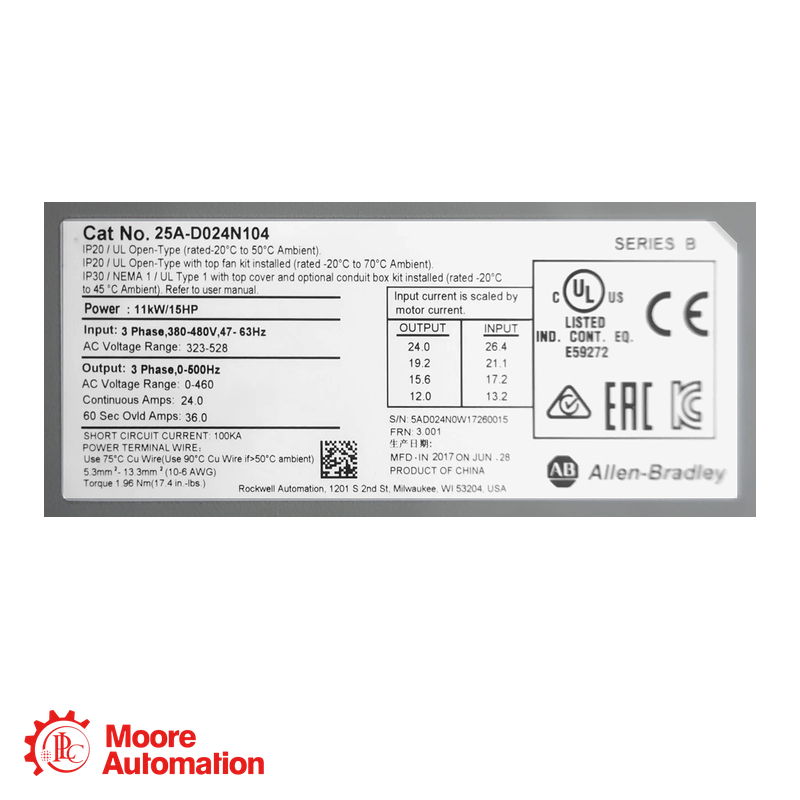

หมายเลขรุ่น | 25A-D024N104 |
ประเภทผลิตภัณฑ์ | ไดรฟ์ AC ความถี่แปรผัน |
ประเภทมอเตอร์ที่รองรับ | มอเตอร์เหนี่ยวนำไฟฟ้ากระแสสลับสามเฟส |
เฟสอินพุต | สามเฟส |
ช่วงความถี่อินพุต | 47–63 เฮิรตซ์ |
กระแสไฟฟ้าขาเข้าสูงสุด | 26.4 เอ |
กำลังไฟฟ้าปรากฏขาเข้า | 24.1 kVA |
กระแสเอาต์พุตที่กำหนด | 24.0 เอ |
พิกัดกำลังมอเตอร์ใช้งานปกติ | 11 กิโลวัตต์ / 15 แรงม้า |
พิกัดมอเตอร์สำหรับงานหนัก | 11 กิโลวัตต์ / 15 แรงม้า |
แรงดันเอาต์พุต | ปรับได้ตั้งแต่ 0 ถึง 460 โวลต์ AC |
ความถี่เอาต์พุตที่ตั้งโปรแกรมได้ | 0–500 เฮิรตซ์ |
ความสามารถกระแสไฟฟ้าแบบไม่ต่อเนื่อง | 150% เป็นเวลา 60 วินาที |
ช่วงความถี่พาหะ | 2–16 kHz |
ความถี่พาหะเริ่มต้น | 4 kHz |
ขนาดเฟรม | เฟรม D |
ของปิดล้อม | IP20 แบบเปิด |
ตัวกรอง EMC แบบบูรณาการ | No |
การระบายความร้อน | 303 ว. |
อินพุตควบคุมดิจิทัล | อินพุต DC 24V จำนวน 5 ช่อง; ตั้งโปรแกรมได้ 4 ช่อง |
อินพุตควบคุมแบบอนาล็อก | 1 × อินพุตแรงดันหรือกระแสแบบขั้วเดียว |
เอาต์พุตรีเลย์ | รีเลย์แบบฟอร์ม C จำนวน 1 ตัว |
อุณหภูมิในการทำงาน | ช่วงอุณหภูมิใช้งาน -20 ถึง +50°C โดยไม่ต้องลดกำลังไฟฟ้าขาออก |
ช่วงอุณหภูมิที่ลดลง | ใช้งานได้ที่อุณหภูมิสูงสุดถึง +60°C โดยต้องลดกระแสไฟฟ้าตามความเหมาะสม |
ประโยชน์&คุณสมบัติ
คุณสมบัติ | ประโยชน์ของแบบจำลอง |
มอเตอร์ขนาด 11 กิโลวัตต์ / 15 แรงม้า | เหมาะสำหรับมอเตอร์อุตสาหกรรมขนาดใหญ่ |
อินพุตไฟฟ้ากระแสสลับสามเฟส 380–480 โวลต์ | รองรับระบบไฟฟ้าอุตสาหกรรมทั่วไป |
กระแสเอาต์พุตที่กำหนด 24.0 A | ให้หลักเกณฑ์ที่ชัดเจนสำหรับการเลือกมอเตอร์ |
เอาต์พุตที่ตั้งโปรแกรมได้ 0–500 เฮิรตซ์ | ช่วยให้สามารถปรับความเร็วของมอเตอร์ได้อย่างยืดหยุ่น |
วิธีการควบคุมมอเตอร์หลายวิธี | รองรับลักษณะแรงบิดและภาระที่แตกต่างกัน |
สามารถกำหนดค่าการเร่งความเร็วและการลดความเร็วได้ | ช่วยลดความเค้นทางกลระหว่างการเปลี่ยนความเร็ว |
อินพุตควบคุมดิจิทัลห้าช่อง | รับคำสั่งจากสวิตช์ รีเลย์ หรือ PLC |
อินพุตแบบอนาล็อกของแรงดันหรือกระแสไฟฟ้า | รองรับกระบวนการภายนอกและการอ้างอิงความเร็ว |
เอาต์พุตรีเลย์แบบฟอร์ม C | มีระบบแสดงสถานะการทำงานหรือข้อผิดพลาดที่สามารถกำหนดค่าได้ |
การสื่อสาร RS485 ในตัว | ช่วยให้สามารถสื่อสารกับ PLC และเข้าถึงพารามิเตอร์ได้ |
ทรานซิสเตอร์เบรกแบบอินทิกรัล | รองรับข้อกำหนดการลดความเร็วแบบควบคุมได้ |
โครงสร้างเฟรม D | รองรับกำลังไฟ 11 กิโลวัตต์ในรูปแบบติดตั้งบนแผงควบคุม |
Aขอบเขตการใช้งาน
ระบบลำเลียงและขนถ่ายวัสดุ-- รุ่น 25A-D024N104 สามารถควบคุมสายพานลำเลียงที่ใช้สำหรับการเคลื่อนย้ายวัสดุจำนวนมาก การโหลด การถ่ายโอน และการขนส่งในสายการผลิต การเร่งความเร็วที่ควบคุมได้ช่วยลดการลื่นไถลของสายพานและความเครียดทางกลเมื่อเริ่มยกของหนัก
ปั๊มและอุปกรณ์จัดการน้ำ--ตัวขับมอเตอร์สามารถปรับความเร็วของปั๊มกระบวนการ ปั๊มหมุนเวียน และอุปกรณ์จัดการน้ำได้ การปรับความเร็วของมอเตอร์ให้ตรงกับแรงดันหรือปริมาณการไหลที่ต้องการจริง อาจช่วยเพิ่มเสถียรภาพของกระบวนการและลดการใช้พลังงานที่ไม่จำเป็น
พัดลมและระบบระบายอากาศ--เหมาะสำหรับพัดลมดูดอากาศ ระบบทำความเย็น และอุปกรณ์ระบายอากาศในโรงงานอุตสาหกรรมที่ขับเคลื่อนด้วยมอเตอร์ขนาดไม่เกิน 11 กิโลวัตต์ ความเร็วที่ปรับได้ช่วยให้สามารถปรับปริมาณลมให้เหมาะสมกับความต้องการของกระบวนการที่เปลี่ยนแปลงไปได้
เครื่องผสมและเครื่องจักรแปรรูป--โมเดลนี้สามารถควบคุมเครื่องผสม เครื่องกวน และอุปกรณ์แปรรูปที่ต้องการความเร็วของมอเตอร์ที่ปรับได้ การควบคุมเวกเตอร์แบบไร้เซ็นเซอร์สามารถปรับปรุงการตอบสนองของแรงบิดเมื่อโหลดเปลี่ยนแปลงระหว่างการทำงาน
อุปกรณ์การผลิตที่ควบคุมด้วย PLC--ไดรฟ์นี้สามารถเชื่อมต่อเข้ากับเครื่องจักรที่ควบคุมด้วย PLC ได้ผ่านทางอินพุตดิจิทัล สัญญาณอ้างอิงแบบอนาล็อก หรือการสื่อสาร RS485 สามารถเลือกใช้อะแดปเตอร์สื่อสารเสริมได้เมื่อต้องการใช้วิธีการเชื่อมต่อเครือข่ายอื่นที่รองรับ
คำถามที่พบบ่อย
คำถามที่ 1. มอเตอร์ขนาดใดเหมาะสมสำหรับ 25A-D024N104?
ไดรฟ์นี้ได้รับการออกแบบมาสำหรับมอเตอร์เหนี่ยวนำสามเฟสขนาด 11 กิโลวัตต์ หรือ 15 แรงม้า กระแสไฟฟ้าที่ระบุบนแผ่นป้ายมอเตอร์ต้องไม่เกินกระแสไฟฟ้าที่ไดรฟ์สามารถรับได้ ซึ่งอยู่ที่ 24.0 แอมป์ และแรงบิดเริ่มต้นที่ต้องการต้องอยู่ในช่วงพิกัดการทำงานที่เลือกไว้
Q2. โมเดลนี้สามารถทำงานได้ด้วยอินพุตแบบเฟสเดียวหรือไม่?
ไม่ครับ อุปกรณ์รุ่น 25A-D024N104 ออกแบบมาสำหรับใช้กับไฟกระแสสลับสามเฟส 380–480 โวลต์ ต้องตรวจสอบแรงดันไฟฟ้าขาเข้า การจัดเรียงเฟส ระบบสายดิน และระบบป้องกันวงจรย่อยก่อนการติดตั้ง
คำถามที่ 3. อย่างไร 25A-D024N104 แตกต่างจาก 25A-D017N104?
รุ่น 25A-D024N104 มีกำลังไฟ 11 กิโลวัตต์, 15 แรงม้า และ 24.0 แอมป์ และใช้ตัวเรือนแบบ Frame D ส่วนรุ่น 25A-D017N104 มีกำลังไฟ 7.5 กิโลวัตต์, 10 แรงม้า และ 17.0 แอมป์ และใช้ตัวเรือนแบบ Frame C ที่มีขนาดเล็กกว่า ขนาด กระแสไฟฟ้าขาเข้า และการระบายความร้อนของทั้งสองรุ่นแตกต่างกัน
