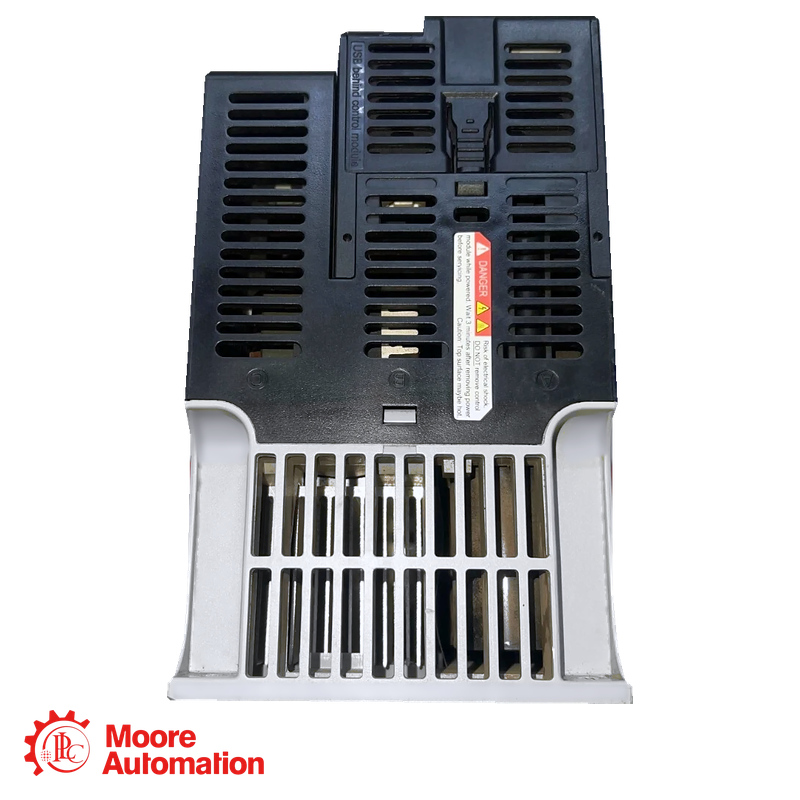

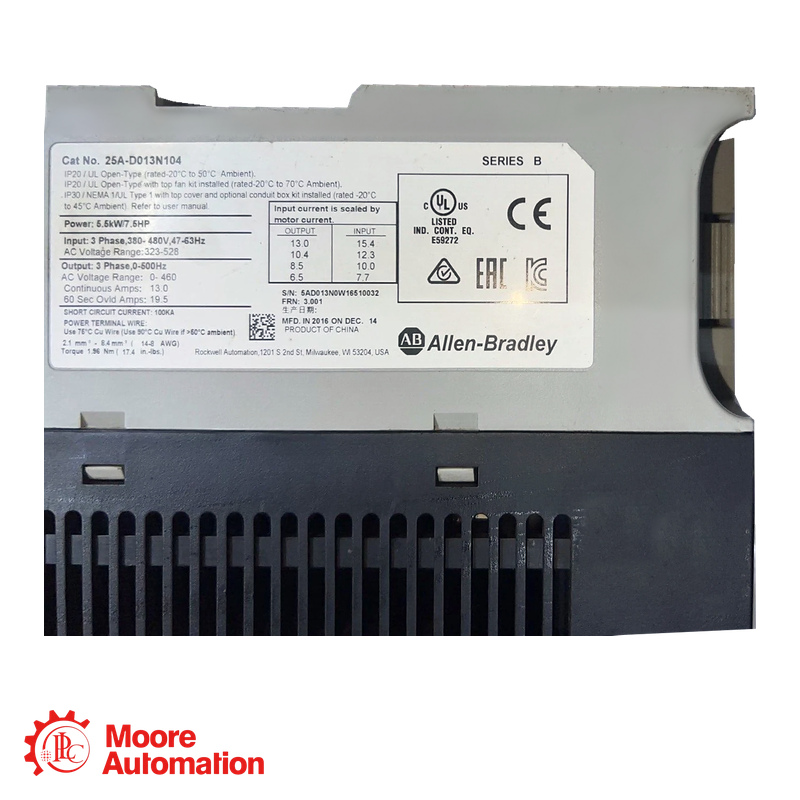

PLC 25A-D013N104 ไดรฟ์ AC สามเฟส 5.5 กิโลวัตต์

ภาพรวมผลิตภัณฑ์

เดอะ 25A-D013N104 เป็นไดรฟ์ AC แบบปรับความถี่ได้สำหรับควบคุมความเร็วและแรงบิดของมอเตอร์เหนี่ยวนำสามเฟส ทำงานด้วยไฟ AC สามเฟส 380–480 โวลต์ และให้กระแสเอาต์พุตสูงสุด 13.0 แอมป์ รุ่นนี้รองรับมอเตอร์ขนาด 5.5 กิโลวัตต์ หรือ 7.5 แรงม้า ทั้งในงานปกติและงานหนัก ช่วงความถี่เอาต์พุตที่ตั้งโปรแกรมได้นั้นครอบคลุมตั้งแต่ 0 ถึง 500 เฮิรตซ์ ช่วยให้วิศวกรสามารถปรับความเร็ว การเร่ง และการลดความเร็วของมอเตอร์สำหรับเครื่องจักรที่เชื่อมต่อได้ ตัวเลือกการควบคุมมอเตอร์ ได้แก่ การควบคุมโวลต์ต่อเฮิรตซ์ การควบคุมเวกเตอร์แบบไร้เซ็นเซอร์ และการควบคุมเวกเตอร์แบบไร้เซ็นเซอร์พร้อมโหมดประหยัดพลังงาน ไดรฟ์สามารถรับคำสั่งการทำงานจากแป้นพิมพ์ในตัว ขั้วต่อควบคุม อินเทอร์เฟซ RS485 หรืออะแดปเตอร์สื่อสารเสริม

ข้อกำหนดทางเทคนิค

ประโยชน์&คุณสมบัติ

Aขอบเขตการใช้งาน

ระบบลำเลียงและขนถ่ายวัสดุ-- รุ่น 25A-D013N104 สามารถควบคุมสายพานลำเลียงที่ใช้ในการขนถ่าย สะสม คัดแยก และโหลดวัสดุ การเร่งความเร็วที่ควบคุมได้ช่วยลดการลื่นไถลของสายพานและลดแรงกระแทกฉับพลันต่อเกียร์ ข้อต่อ และวัสดุที่ลำเลียง

ปั๊มและอุปกรณ์ระบายอากาศ-- ตัวขับมอเตอร์สามารถปรับความเร็วของปั๊มในกระบวนการผลิต พัดลมดูดอากาศ และอุปกรณ์ระบายอากาศ การปรับความเร็วของมอเตอร์ให้ตรงกับอัตราการไหลหรือแรงดันที่ต้องการจริง อาจช่วยเพิ่มเสถียรภาพของกระบวนการผลิตและลดการใช้พลังงานที่ไม่จำเป็น

เครื่องผสมและเครื่องกวน--เหมาะสำหรับเครื่องผสม เครื่องกวน และอุปกรณ์ผสมที่ใช้มอเตอร์ขนาดไม่เกิน 5.5 กิโลวัตต์ การควบคุมเวกเตอร์แบบไร้เซ็นเซอร์ช่วยปรับปรุงการตอบสนองของแรงบิดในกรณีที่โหลดต้องทำงานอย่างสม่ำเสมอในช่วงความเร็วที่แตกต่างกัน

เครื่องจักรบรรจุภัณฑ์และการแปรรูป--โมเดลนี้สามารถควบคุมเครื่องป้อนวัสดุ กลไกการบรรจุภัณฑ์ เครื่องจักรแปรรูปขนาดกะทัดรัด และอุปกรณ์เสริมการผลิตได้ อินพุตที่ตั้งโปรแกรมได้ช่วยให้สามารถประสานทิศทาง ความเร็ว และคำสั่งการทำงานกับลำดับการทำงานของเครื่องจักรได้

คำถามที่พบบ่อย

คำถามที่ 1. มอเตอร์ขนาดใดเหมาะสมสำหรับ 25A-D013N104?
ไดรฟ์นี้ออกแบบมาสำหรับมอเตอร์เหนี่ยวนำสามเฟสขนาด 5.5 กิโลวัตต์ หรือ 7.5 แรงม้า กระแสไฟฟ้าที่ระบุบนแผ่นป้ายมอเตอร์ไม่ควรเกินพิกัดเอาต์พุต 13.0 แอมป์ของไดรฟ์ และต้องตรวจสอบแรงบิดเริ่มต้นและข้อกำหนดการโอเวอร์โหลดสำหรับโหลดจริงด้วย

Q2. ตัวกรอง EMC รวมอยู่ในโครงสร้าง N104 หรือไม่?
ไม่ การกำหนดค่านี้ไม่มีตัวกรอง EMC ในตัว หากต้องการการกรอง ควรเลือกตัวกรองภายนอกหลังจากตรวจสอบระบบจ่ายไฟ ความยาวสายเคเบิลมอเตอร์ การต่อสายดิน และการจัดวางตู้ควบคุมแล้ว

คำถามที่ 3. ควรจัดการกับการสูญเสียความร้อน 170 วัตต์อย่างไร?
ตู้ควบคุมต้องระบายความร้อนที่เกิดจากไดรฟ์ออกไปพร้อมๆ กับการรักษาอุณหภูมิแวดล้อมให้อยู่ในระดับที่อนุญาต วิศวกรควรจัดให้มีการระบายอากาศที่เพียงพอ รักษาช่องว่างด้านบนและด้านล่างตามที่กำหนด และหลีกเลี่ยงการวางอุปกรณ์ที่ไวต่อความร้อนไว้เหนือไดรฟ์โดยตรง
