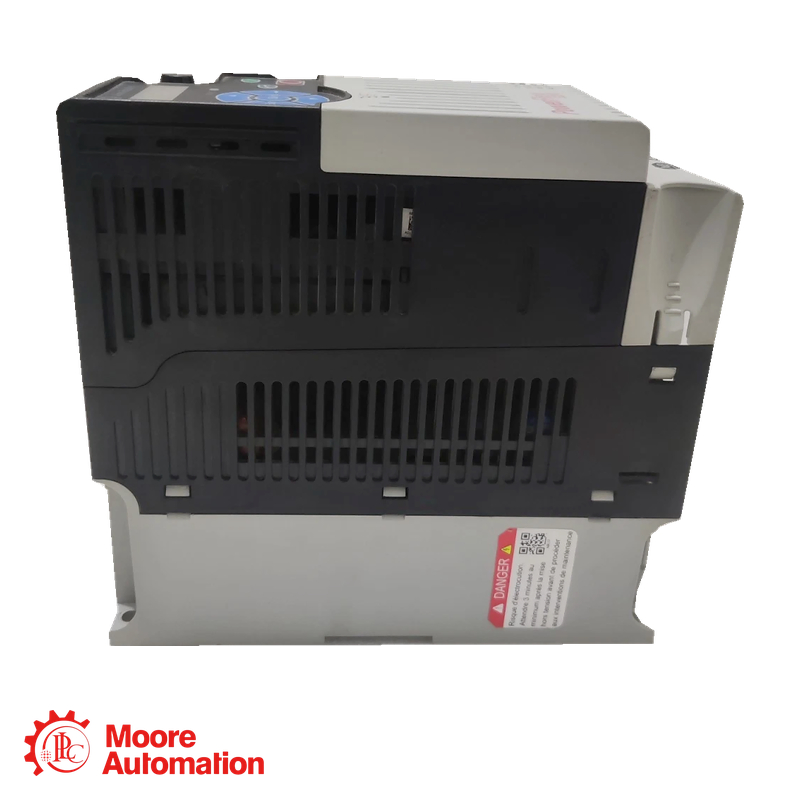

PLC 25A-D010N104 ไดรฟ์ AC สามเฟส 4 กิโลวัตต์

ภาพรวมผลิตภัณฑ์

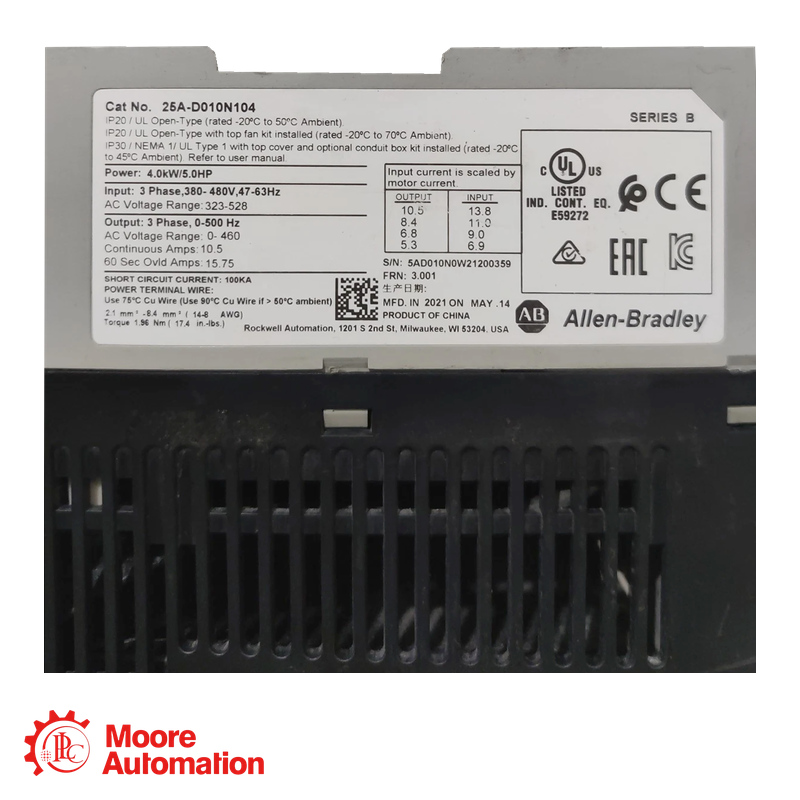

เดอะ 25A-D010N104 เป็นไดรฟ์ AC แบบปรับความถี่ได้สำหรับควบคุมความเร็วและแรงบิดของมอเตอร์เหนี่ยวนำสามเฟส รับอินพุต AC สามเฟส 380–480V และให้กระแสเอาต์พุตพิกัด 10.5 A รุ่นนี้รองรับมอเตอร์ขนาด 4 kW หรือ 5 Hp ทั้งในงานปกติและงานหนัก ช่วงความถี่เอาต์พุตที่ตั้งโปรแกรมได้ตั้งแต่ 0 ถึง 500 Hz ช่วยให้วิศวกรสามารถกำหนดค่าความเร็ว การเร่งความเร็ว และการลดความเร็วของมอเตอร์สำหรับภาระเครื่องจักรที่แตกต่างกันได้ 25A-D010N104 ใช้ตัวเรือน Frame B ที่มีการป้องกันแบบเปิดระดับ IP20 การกำหนดค่า N104 ไม่มีตัวกรอง EMC ในตัว ต้องพิจารณาการระบายความร้อนของตู้ การป้องกันวงจรย่อย การต่อสายดิน และการจัดวางสายเคเบิลมอเตอร์ในระหว่างการออกแบบระบบ

ข้อกำหนดทางเทคนิค

ประโยชน์&คุณสมบัติ

Aขอบเขตการใช้งาน

ระบบลำเลียงและขนถ่ายวัสดุ-- รุ่น 25A-D010N104 สามารถควบคุมสายพานลำเลียงที่ใช้ในการขนถ่าย สะสม คัดแยก และโหลดสินค้าได้ การเร่งและลดความเร็วที่ปรับแต่งได้ช่วยลดการลื่นไถลของสายพานและแรงกระแทกทางกลเมื่อเคลื่อนย้ายสินค้าที่มีน้ำหนักมาก

ปั๊มและอุปกรณ์ระบายอากาศ--ไดรฟ์นี้สามารถควบคุมปั๊มอุตสาหกรรม พัดลมระบายความร้อน ระบบดูดอากาศ และอุปกรณ์ระบายอากาศ การปรับความเร็วของมอเตอร์ให้ตรงกับความต้องการของกระบวนการจริงอาจช่วยปรับปรุงการควบคุมการไหลและลดการใช้พลังงานที่ไม่จำเป็น

เครื่องผสมและเครื่องกวน--เหมาะสำหรับเครื่องผสม เครื่องกวน และอุปกรณ์จ่ายสารที่ใช้มอเตอร์ขนาดไม่เกิน 4 กิโลวัตต์ การควบคุมเวกเตอร์แบบไร้เซ็นเซอร์ช่วยเพิ่มประสิทธิภาพแรงบิดเมื่อกระบวนการต้องทำงานในช่วงความเร็วที่แตกต่างกัน

เครื่องจักรบรรจุภัณฑ์และการแปรรูป--ไดรฟ์นี้สามารถควบคุมเครื่องป้อนวัสดุ กลไกการบรรจุภัณฑ์ เครื่องจักรแปรรูปขนาดกะทัดรัด และอุปกรณ์เสริมในสายการผลิตได้ อินพุตที่ตั้งโปรแกรมได้ช่วยให้สามารถประสานคำสั่งความเร็วและลำดับการทำงานกับฟังก์ชันอื่นๆ ของเครื่องจักรได้

คำถามที่พบบ่อย

คำถามที่ 1. มอเตอร์ขนาดใดเหมาะสมสำหรับ 25A-D010N104?
ไดรฟ์นี้ได้รับการออกแบบมาสำหรับมอเตอร์เหนี่ยวนำสามเฟสขนาด 4 กิโลวัตต์ หรือ 5 แรงม้า กระแสไฟฟ้าที่ระบุบนแผ่นป้ายมอเตอร์ต้องไม่เกินกระแสไฟฟ้าที่ไดรฟ์สามารถรับได้ซึ่งอยู่ที่ 10.5 แอมป์ และแรงบิดเริ่มต้นที่ต้องการต้องอยู่ภายในพิกัดการทำงานที่อนุญาต

คำถามที่ 2. อย่างไร 25A-D010N104 แตกต่างจาก 25A-D6P0N104?
รุ่น 25A-D010N104 มีกำลังไฟ 4 กิโลวัตต์, 5 แรงม้า และ 10.5 แอมป์ และใช้ตัวเรือนแบบ Frame B ส่วนรุ่น 25A-D6P0N104 มีกำลังไฟ 2.2 กิโลวัตต์, 3 แรงม้า และ 6.0 แอมป์ และใช้ตัวเรือนแบบ Frame A ที่มีขนาดเล็กกว่า กระแสไฟเข้า การระบายความร้อน และพื้นที่ที่ต้องการในตู้ควบคุมจึงแตกต่างกัน

คำถามที่ 3. การกำหนดค่า N104 มีตัวกรอง EMC หรือไม่?
ไม่ การกำหนดค่านี้ไม่ได้รวมตัวกรอง EMC ในตัว หากต้องการการกรอง วิศวกรควรเลือกตัวกรองภายนอกที่เหมาะสม และตรวจสอบความยาวสายเคเบิลมอเตอร์ การต่อสายดิน และการจัดวางตู้ควบคุม
