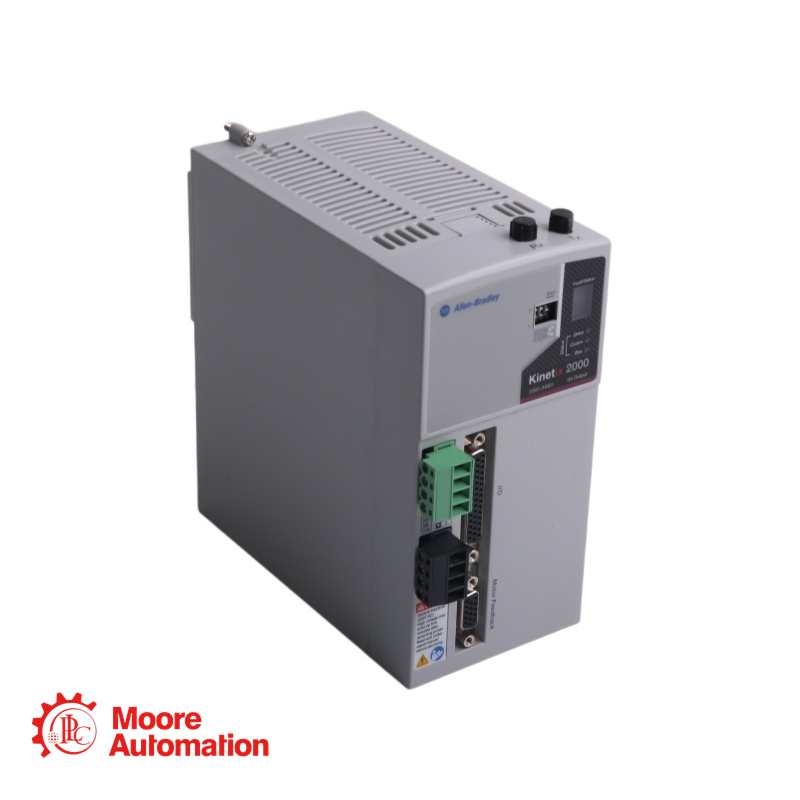

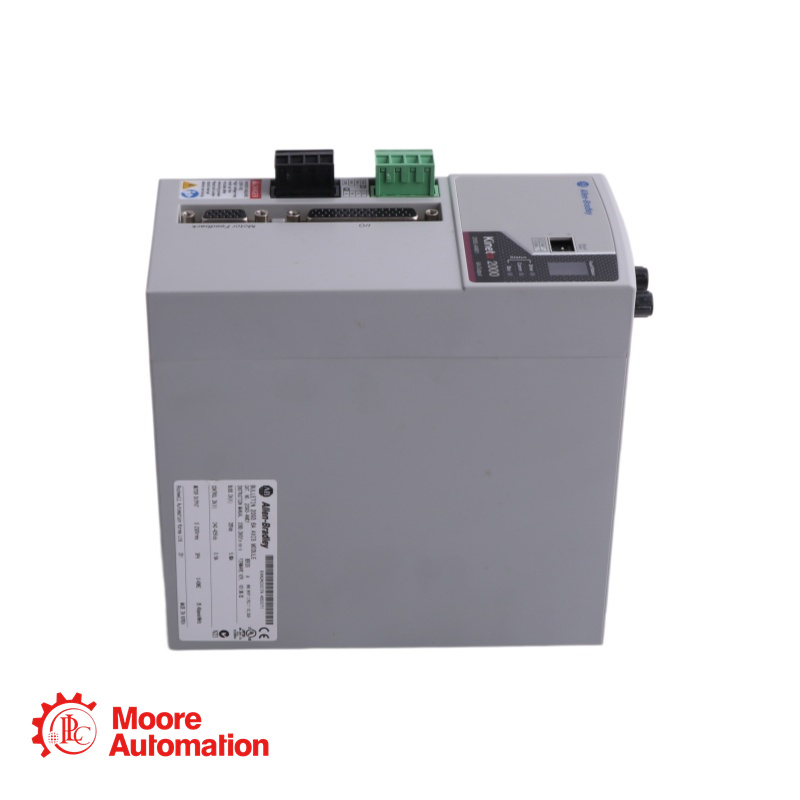

โมดูลแกนอินเวอร์เตอร์ PLC 2093-AM01

2093-AM01

ภาพรวม

ข้อกำหนด

อินเวอร์เตอร์โมดูลแกน 2093-AM01 ออกแบบมาสำหรับงานควบคุมการเคลื่อนที่ขั้นสูง ทำงานด้วยแรงดันไฟ DC ปกติ 325 V DC และสามารถจ่ายกำลังไฟฟ้าต่อเนื่องได้สูงสุด 1.9 kW

ประเภทไดรฟ์: เซอร์โวไดรฟ์หลายแกนสำหรับควบคุมการเคลื่อนที่
กำลังขับต่อเนื่อง: 1.9 กิโลวัตต์ (ค่าปกติ)
กระแสต่อเนื่อง (RMS): 6.0 A
กระแสไฟฟ้าต่อเนื่อง (0-pk): 8.48 A
กระแสเอาต์พุตสูงสุด (RMS): 18.0 A
กระแสเอาต์พุตสูงสุด (0-pk): 25.5 A
แบนด์วิดท์ของลูปความเร็ว: 500 เฮิรตซ์
ความถี่ PWM: 8 kHz

2093-AM01

คำถาม

คำตอบ

มอเตอร์ประเภทใดที่ใช้งานร่วมกับ 2093-AM01 ได้?

2093-AM01 ออกแบบมาเพื่อใช้งานร่วมกับเซอร์โวมอเตอร์ซีรีส์ MP (แรงเฉื่อยต่ำ) หรือซีรีส์ TL โดยได้รับการปรับให้เหมาะสมสำหรับการใช้งานกับมอเตอร์ที่มีพิกัด 210V (RMS)

ความแตกต่างระหว่าง "กระแสต่อเนื่อง (RMS)" และ "กระแสสูงสุด" คืออะไร?

กระแสต่อเนื่อง (6.0 A RMS): นี่คือกระแสสูงสุดที่ไดรฟ์สามารถจ่ายให้กับมอเตอร์ได้อย่างต่อเนื่องโดยไม่เกิดความร้อนสูงเกินไป
กระแสสูงสุด (18.0 A RMS): นี่คือกระแสสูงสุดที่ไดรฟ์สามารถจ่ายได้ในช่วงเวลาสั้นๆ (โดยทั่วไป 2-3 วินาที) เพื่อรับมือกับแรงบิดเร่งความเร็วสูงหรือการโอเวอร์โหลดชั่วขณะ

โมดูลนี้สามารถใช้งานในรูปแบบสแตนด์อโลนได้หรือไม่?

ไม่ครับ 2093-AM01 เป็นโมดูลแกนหมุนซึ่งเป็นส่วนหนึ่งของระบบขับเคลื่อนหลายแกน Kinetix 2000 ต้องติดตั้งไว้ทางด้านขวาของโมดูลแหล่งจ่ายไฟ 2093-AC05-MP5 (หรือรุ่นที่คล้ายกัน) ซึ่งทำหน้าที่สร้างกระแสตรง 325V และควบคุมการจ่ายไฟกลับ (การสร้างกระแสใหม่) ร่วมกันสำหรับระบบ
