โมดูล PLC 20-750-ENETR แบบพอร์ตคู่ Ethernet / IP

ข้อมูลการติดต่อ

20-750-อีเน็ตอาร์ ข้อกำหนด

20-750-อีเน็ตอาร์ คำอธิบาย

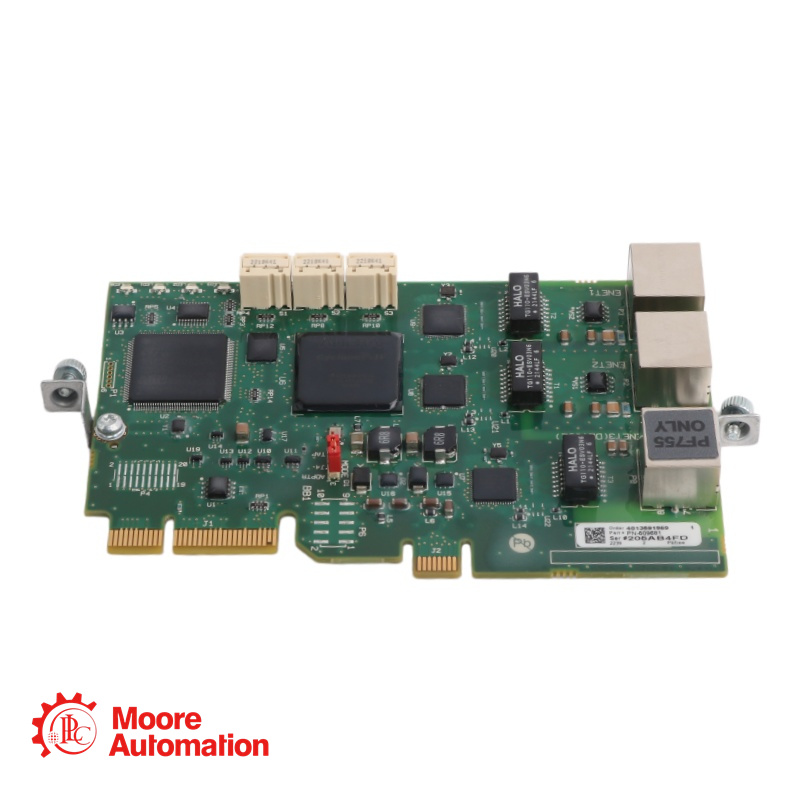

โมดูล 20-750-ENETR เป็นโมดูล Ethernet/IP Option แบบ Dual Port 750 โมดูลนี้มีพอร์ต Ethernet I/P สอง (2) พอร์ต รองรับอัตราการสื่อสารแบบ Full-duplex 10 Mbps, Half-duplex 100 Mbps, Full-duplex 100 Mbps หรือ Half-duplex 100 Mbps โมดูลนี้สามารถทำงานในโหมด Tap หรือ Adapter ได้

ในโหมดแตะ (Tap mode) โมดูลตัวเลือกจะทำงานเหมือนเกตเวย์และมีฟังก์ชันการทำงานต่างๆ
คล้ายกับโมดูล 1783-ETAP โมดูลเสริมนี้ช่วยให้ไดรฟ์ 755 สามารถขยายการเชื่อมต่อ I/O ไปยังโทโพโลยีเครือข่ายแบบเชิงเส้นหรือแบบวงแหวนระดับอุปกรณ์ (DLR) การเชื่อมต่อทำได้โดยการเชื่อมต่อสายอีเธอร์เน็ตที่ให้มาเข้ากับพอร์ตเครือข่าย ENET3 (ของโมดูลเสริม) และพอร์ตอะแดปเตอร์ EtherNet/IP ในตัวของไดรฟ์ 755 ไดรฟ์ 755 รองรับโทโพโลยีเหล่านี้และเปิดใช้งานฟังก์ชัน 'Integrated Motion บนเครือข่าย EtherNet/IP'

20-750-อีเน็ตอาร์ ชื่อเรียกอื่น

20-750-อีเน็ตอาร์ คำถามที่พบบ่อย

โมดูลเสริม 20-750-ENETR คืออะไร?

โมดูลเสริม 20-750-ENETR เป็นโมดูลเสริม EtherNet/IP แบบสองพอร์ต ออกแบบมาสำหรับไดรฟ์ PF 750-Series เพิ่มความสามารถในการสื่อสารแบบ Ethernet/IP สองพอร์ตให้กับไดรฟ์ ทำให้สามารถผสานรวมเข้ากับเครือข่ายอุตสาหกรรมสมัยใหม่ได้อย่างราบรื่น

หมายเลขชิ้นส่วน 20-750-ENETR หมายถึงอะไร?

20-750: อุปกรณ์เสริม PF ซีรีส์ 750
ENETR: อะแดปเตอร์อีเธอร์เน็ตที่รองรับโทโพโลยีแบบวงแหวน (DLR)

โหมดอะแดปเตอร์และโหมดแตะแตกต่างกันอย่างไร?

โหมดอะแดปเตอร์: โมดูลนี้ทำหน้าที่เป็นอะแดปเตอร์ EtherNet/IP มาตรฐาน ทำให้สามารถควบคุมไดรฟ์โดยคอนโทรลเลอร์ผ่านเครือข่ายได้
โหมดแตะ (Tap Mode): โมดูลนี้ทำงานเหมือนเกตเวย์ (คล้ายกับโมดูล 1783-ETAP) ทำให้สามารถรวมไดรฟ์เข้ากับโครงสร้างเครือข่ายแบบเส้นตรงหรือแบบวงแหวนระดับอุปกรณ์ (Device-Level Ring: DLR) ได้ โดยเชื่อมต่อสายอีเธอร์เน็ตระหว่างพอร์ต ENET3 ของโมดูลกับพอร์ต EtherNet/IP ในตัวของไดรฟ์ โหมดนี้ยังรองรับ Integrated Motion บน EtherNet/IP ด้วย

โมดูลนี้รองรับการเชื่อมต่อได้กี่แบบ?

โมดูลนี้รองรับการเชื่อมต่ออีเธอร์เน็ตได้สูงสุด 30 ช่อง ทั้งโหมด Adapter และ Tap รองรับการเชื่อมต่อคำสั่ง MSG พร้อมกันได้ 16 ช่อง ในโหมด Adapter ยังมีการเชื่อมต่อ I/O เฉพาะสำหรับผู้ใช้รายเดียวอีกหนึ่งช่องด้วย

จำเป็นต้องใช้ไฟล์ EDS สำหรับการกำหนดค่าหรือไม่?

โมดูลนี้มีเอกสารข้อมูลอิเล็กทรอนิกส์ (EDS) ฝังอยู่ภายใน ซึ่งหมายความว่าไฟล์ EDS จะถูกโหลดโดยอัตโนมัติเมื่อตรวจพบโมดูลบนเครือข่าย ทำให้กระบวนการกำหนดค่าทำได้ง่ายขึ้น
