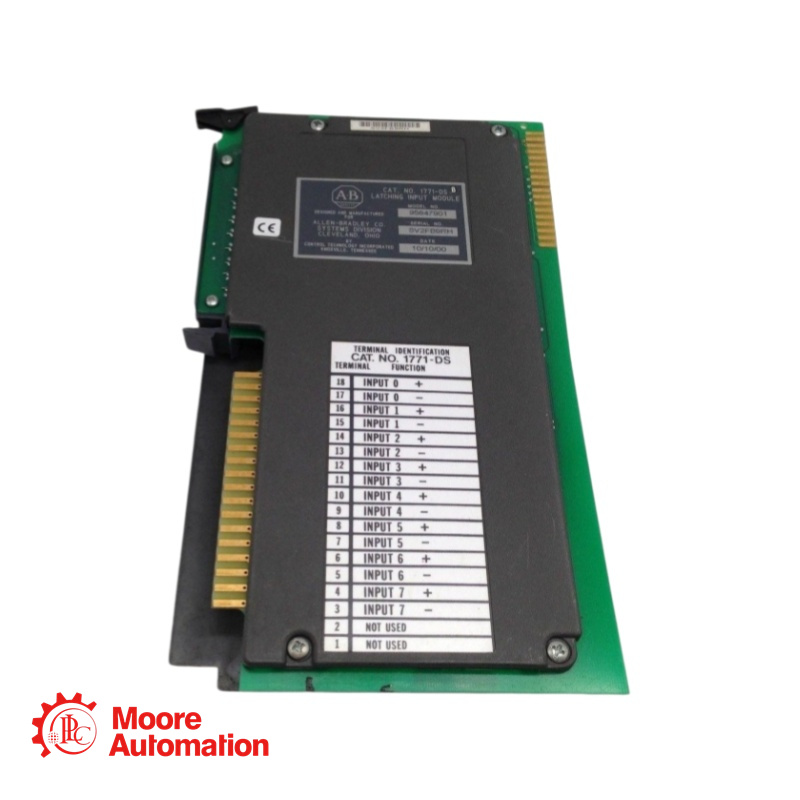

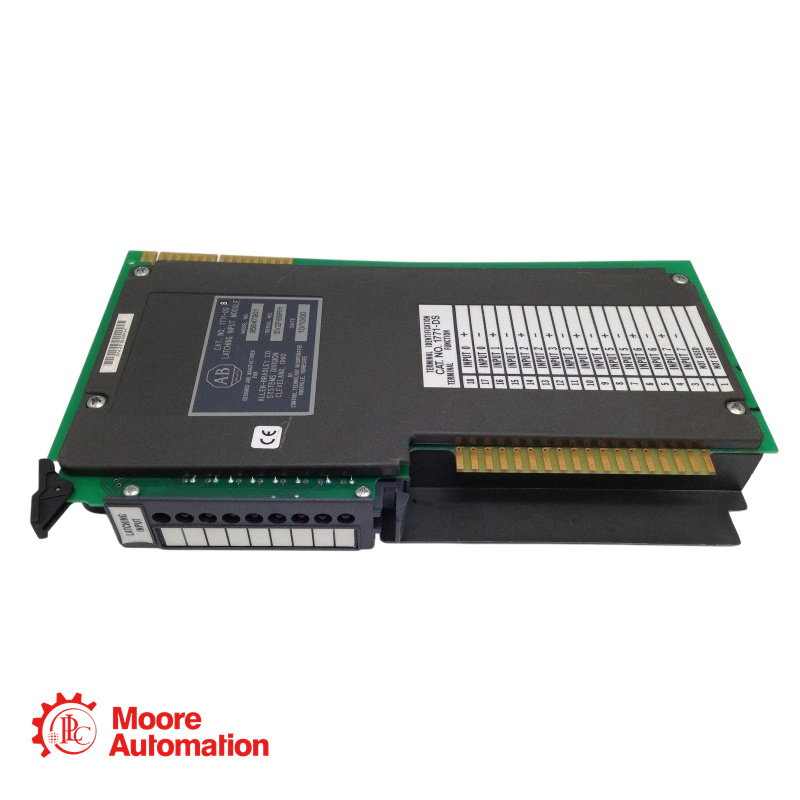

โมดูลอินพุต PLC 1771-DS

<1771-DS คำอธิบาย>

โมดูล PLC 1771-DS เป็นโมดูลแบบล็อคสัญญาณ (latching module) ที่มีอินพุต 10-27V DC สามารถล็อคและตรวจจับพัลส์ที่มีระยะเวลา 0.1-5.0 มิลลิวินาที โดยใช้ขั้วต่ออินพุต โมดูลจะตรวจจับพัลส์และบันทึกบิตลงในตารางแอดเดรสรูปภาพที่เกี่ยวข้องในระหว่างการสแกน I/O ครั้งถัดไป โมดูล 1771-DS ตอบสนองต่อพัลส์โดยใช้เซ็นเซอร์แสงที่มีเอาต์พุตเกตแบบแยกและเอาต์พุตพัลส์แบบแยก อินพุตของโมดูลนี้มีวิธีการทำงานสองแบบ หากไม่ได้จับคู่ โมดูลนี้จะทำงานอย่างอิสระ และเมื่อจับคู่แล้ว โมดูลนี้จะตอบสนองต่อพัลส์ที่กำหนดหรือตอบสนองต่อสัญญาณเกต พัลส์ที่โมดูลนี้สามารถจับได้คือความกว้างพัลส์ขั้นต่ำ ด้วยเวลาจับพัลส์ 0.1ms, 0.5ms, 1.0ms, 2.5ms หรือ 5.0ms คุณสามารถเลือกพัลส์ได้โดยการวัดระยะเวลาของพัลส์ทั่วไปบางตัว ขอแนะนำให้เลือกเวลาจับภาพที่ใช้งานได้สั้นที่สุดเท่าที่จะเป็นไปได้ โดยคำนึงถึงการใช้งานอินพุตแบบจับคู่ และในแต่ละพัลส์ โมดูล 1771-DS ต้องการเวลาในการฟื้นตัว ซึ่งขึ้นอยู่กับเวลาที่คุณเลือก ในโมดูลนี้ มีสองวิธีในการรีเซ็ตอินพุตที่ล็อคไว้ หากคุณเลือก “master” จะรีเซ็ตอินพุตทั้งหมด และหากคุณเลือก “individual” จะรีเซ็ตอินพุตแต่ละตัว โมดูล 1771-DS ทำงานในช่วงอุณหภูมิ 0-60°C และอุณหภูมิการจัดเก็บ -40-85°C ที่ความชื้นสัมพัทธ์ 5-95% โดยไม่มีการควบแน่น เมื่อเลือกฟังก์ชันของโมดูล ให้เสียบปลั๊กหรือจัมเปอร์พินที่เป็นคู่ที่เหมาะสมเข้าด้วยกัน แรงดันไฟย้อนกลับสูงสุดที่ใช้เพื่อป้องกันอินพุตของโมดูลคือ 240V DC โมดูล 1771-DS ได้รับการป้องกันด้วยแถบป้องกัน ป้องกันการติดตั้งในช่องเสียบโมดูลที่ไม่ถูกต้องโดยใช้หรือเสียบแถบป้องกันในตำแหน่งต่อไปนี้ ระหว่างขาที่ 2 และ 4 และระหว่างขาที่ 18 และ 20 แถบกำหนดตำแหน่งเหล่านี้มีโครง I/O อยู่ที่ขั้วต่อด้านหลังส่วนบน
