ยี่ห้อ :
Pepperl+Fuchsส่วนจำนวน :
KFD2-SOT3-EX1.LBน้ำหนัก :
0.12 kgมิติ :
12x11.3x2cmประเทศต้นกำเนิด :
Germanyรหัส HS :
8537101190คำอธิบาย :
Switch Amplifier
ตรวจสอบราคาได้ที่นี่:
ผู้จัดการฝ่ายขาย: ฟรีดา
โทรศัพท์/WhatsApp: +86 15359408275
อีเมล: sales5@mooreplc.com
ข้อมูลพื้นฐาน
ผู้ผลิต: Pepperl+Fuchs
ประเภทผลิตภัณฑ์: โมดูลเชื่อมต่อระบบ K (KF-Series)
หน้าที่: อุปกรณ์ปรับสภาพสัญญาณ 1 ช่องสัญญาณ และแผงกั้นแยกส่วนสำหรับใช้งานในพื้นที่อันตราย
คำอธิบายผลิตภัณฑ์

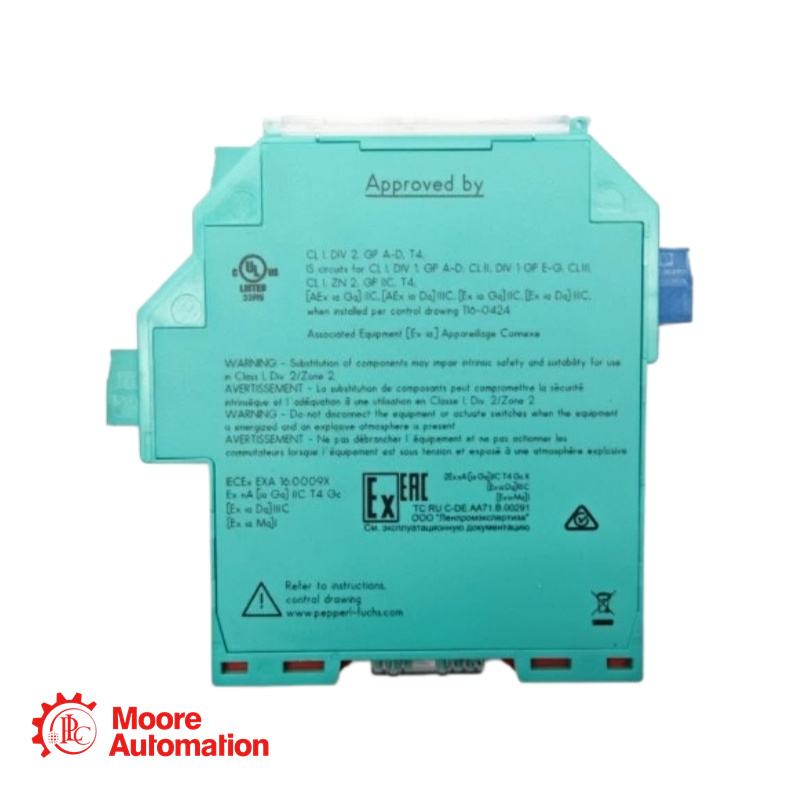

เดอะ KFD2-SOT3-EX1.LB เป็นอุปกรณ์กั้นที่แยกทางไฟฟ้าด้วยไฟฟ้า ออกแบบมาเพื่อถ่ายโอนสัญญาณดิจิทัลจากพื้นที่อันตรายไปยังพื้นที่ปลอดภัย รับอินพุตจากเซ็นเซอร์ NAMUR หรือหน้าสัมผัสเชิงกลแบบแห้ง และให้เอาต์พุตทรานซิสเตอร์แบบพาสซีฟอิสระสองตัว
อุปกรณ์นี้โดดเด่นด้วยตรรกะเอาต์พุตที่ปรับแต่งได้ ทำให้ช่องสัญญาณเอาต์พุตที่สองสามารถทำงานได้ทั้งในฐานะตัวแยกสัญญาณสำรองหรือเป็นเอาต์พุตแสดงข้อผิดพลาดโดยเฉพาะ ด้วยระบบตรวจจับข้อผิดพลาดของสาย (LFD) ในตัวและระดับความปลอดภัยในการทำงาน SIL 2 (SC 3) จึงเหมาะสำหรับวงจรควบคุมอัตโนมัติของกระบวนการที่สำคัญซึ่งต้องการความพร้อมใช้งานสูงและความโปร่งใสในการวินิจฉัย
ข้อกำหนดทางเทคนิค
ส่วน | พารามิเตอร์ (ภาษาอังกฤษ) | ข้อมูลจำเพาะ / มูลค่า |
ทั่วไป | ประเภทสัญญาณ | อินพุตดิจิทัล (NAMUR / หน้าสัมผัสแห้ง) |
| ความปลอดภัยเชิงฟังก์ชัน | SIL 2 (IEC/EN 61508), SC 3 |
แหล่งจ่ายไฟ (รางจ่ายไฟ) | การเชื่อมต่อ | รางจ่ายไฟหรือขั้วต่อ 14+, 15- |
| แรงดันไฟฟ้าที่กำหนด (Ur) | 19 ... 30 V DC |
| ระลอกคลื่น | ≤ 10% |
| กระแสไฟฟ้าที่กำหนด (Ir) | 20 ... 15 มิลลิแอมป์ |
| การสูญเสียพลังงาน | ≤ 1 วัตต์ (รวมการสูญเสียพลังงานที่เอาต์พุต) |
ทางเข้า (พื้นที่อันตราย) | การเชื่อมต่อ | เทอร์มินัล 1+, 2+, 3- |
| มาตรฐาน | EN 60947-5-6 (NAMUR) |
| แรงดันไฟฟ้าวงจรเปิด | ประมาณ 10 โวลต์ DC |
| กระแสลัดวงจร | ประมาณ 8 มิลลิแอมป์ |
| จุดเปลี่ยน | 1.2 ... 2.1 มิลลิแอมป์ (ฮิสเทอรีซิส: 0.2 มิลลิแอมป์) |
| การตรวจจับความผิดพลาดของสายส่ง (LFD) | การขาด: ≤ 0.1 mA / การลัดวงจร: ≥ 6.5 mA |
ทางออก (พื้นที่ปลอดภัย) | ประเภทเอาต์พุต | ทรานซิสเตอร์แบบพาสซีฟ (ไม่มีขั้ว) |
| เอาต์พุต I (สัญญาณ) | อาคารผู้โดยสาร 7, 8 |
| เอาต์พุต II (สัญญาณ/ข้อผิดพลาด) | อาคารผู้โดยสาร 10, 11 |
| แรงดันไฟฟ้าที่กำหนด | 30 โวลต์ DC |
| กระแสไฟฟ้าที่กำหนด | 100 มิลลิแอมป์ (ป้องกันการลัดวงจร) |
| เวลาตอบสนอง | ≤ 200 ไมโครวินาที |
| ความถี่ในการสลับ | ≤ 5 kHz |
การแยกตัว | อินพุต/เอาต์พุต | ฉนวนเสริมแรง (300 Veff) |
| ขาเข้า / อุปทาน | ฉนวนเสริมแรง (300 Veff) |
| ผลผลิต / อุปทาน | ฉนวนกันความร้อนพื้นฐาน (300 Veff) |
| เอาต์พุต I / เอาต์พุต II | ฉนวนกันความร้อนพื้นฐาน (60 Veff) |
สิ่งแวดล้อม | อุณหภูมิแวดล้อม | -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) |
| ระดับการป้องกัน | IP20 (ตัวเรือน) |
| ขนาด (กว้าง x สูง x ลึก) | 20 x 119 x 115 มม. |
| การติดตั้ง | ราง DIN ขนาด 35 มม. (EN 60715) |
ช่องทางการสมัคร
โรงงานเคมีและปิโตรเคมี: อินเทอร์เฟซสำหรับเซ็นเซอร์ตรวจจับระยะใกล้ NAMUR เพื่อตรวจสอบตำแหน่งวาล์วในพื้นที่อันตราย
ระบบตรวจจับเพลิงไหม้และแก๊ส: การตรวจสอบที่เชื่อถือได้ของเครื่องตรวจจับควันหรือจุดแจ้งเหตุด้วยตนเองที่มีระดับความปลอดภัย SIL 2
แท่นวางกังหันและคอมเพรสเซอร์: เซ็นเซอร์วัดการสั่นสะเทือน (โพรบตรวจจับระยะใกล้) ที่เชื่อมต่อกับความสามารถในการล็อกข้อผิดพลาด
ระบบเครื่องมือวัดความปลอดภัย (SIS): กรณีที่ต้องการความสามารถเชิงระบบ SC 3 สำหรับองค์ประกอบการปรับสภาพสัญญาณ
คำถามที่พบบ่อย - KFD2-SOT3-EX1.LB
ถาม: ฉันจะต่อสายหน้าสัมผัสแห้ง (สวิตช์) เข้ากับอุปกรณ์นี้ได้อย่างไร KFD2-SOT3-EX1.LB?
A: คุณต้องต่อสายคอนแทคแบบอนุกรมกับวงจรตัวต้านทาน (เช่น Pepperl+Fuchs F-NR3-Ex1) ที่ปลายสายเพื่อจำลองระดับกระแสของ NAMUR หรืออีกทางเลือกหนึ่ง คุณสามารถปิดใช้งาน LFD ผ่านสวิตช์ DIP และต่อคอนแทคแบบแห้งโดยตรงระหว่างขั้วต่อ 1+ และ 2+ หมายเหตุ: การปิดใช้งาน LFD จะทำให้โมดูลไม่สามารถตรวจจับการขาดของสายสนามได้
ถาม: ความแตกต่างระหว่างการแยกสัญญาณ "เอาต์พุต I" และ "เอาต์พุต II" คืออะไร?
A: ทั้งสองเป็นทรานซิสเตอร์แบบพาสซีฟที่แยกทางไฟฟ้า อย่างไรก็ตาม การแยกทางไฟฟ้าระหว่างเอาต์พุต I และเอาต์พุต II เป็นฉนวนพื้นฐาน (60V) หากคุณใช้เอาต์พุตทั้งสองเพื่อขับการ์ดอินพุต PLC สองตัวที่แตกต่างกันซึ่งมีแรงดันอ้างอิงของแหล่งจ่ายไฟต่างกัน โปรดตรวจสอบให้แน่ใจว่าความต่างศักย์ไม่เกิน 60V เพื่อรักษาความปลอดภัยในการแยกทางไฟฟ้า
ถาม: "เอาต์พุตทรานซิสเตอร์แบบพาสซีฟ" หมายความว่าอย่างไร?
A: โมดูลนี้ไม่ได้จ่ายแรงดันไฟฟ้าที่วงจรเอาต์พุต คุณต้องจัดหาแหล่งจ่ายแรงดันไฟฟ้ากระแสตรงภายนอก (สูงสุด 30V) ต่ออนุกรมกับโหลด (เช่น การ์ดอินพุต PLC) โมดูลนี้ทำหน้าที่เป็นสวิตช์เพื่อดึงวงจรภายนอกนี้ไปยังกราวด์ (0V)
ถาม: "Um 253 V AC" ในข้อมูลพื้นที่อันตรายหมายถึงอะไร?
A: นี่คือแรงดันไฟฟ้าสูงสุดที่ปลอดภัยซึ่งสามารถจ่ายให้กับด้านที่ไม่เป็นอันตราย (ขั้วต่อแหล่งจ่ายไฟ) ได้โดยไม่กระทบต่อการป้องกันความปลอดภัยโดยธรรมชาติ ไม่ใช่แรงดันไฟฟ้าขณะทำงาน (ซึ่งอยู่ที่ 19-30 โวลต์ DC) ตัวเลขนี้บ่งบอกถึงความทนทานของโมดูลต่อการเปลี่ยนแปลงแรงดันไฟฟ้าชั่วขณะของไฟเมน
