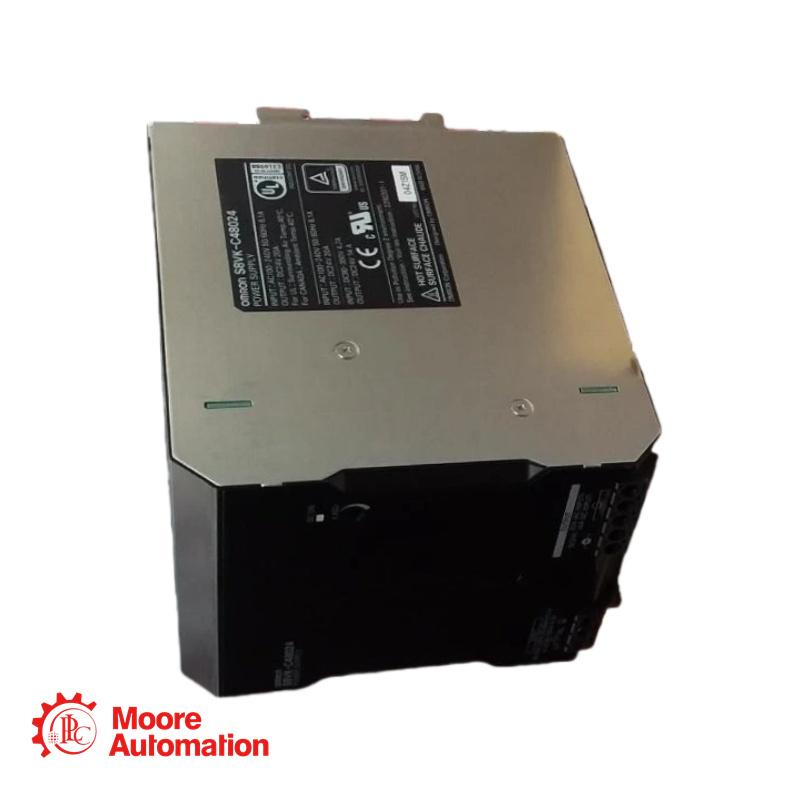

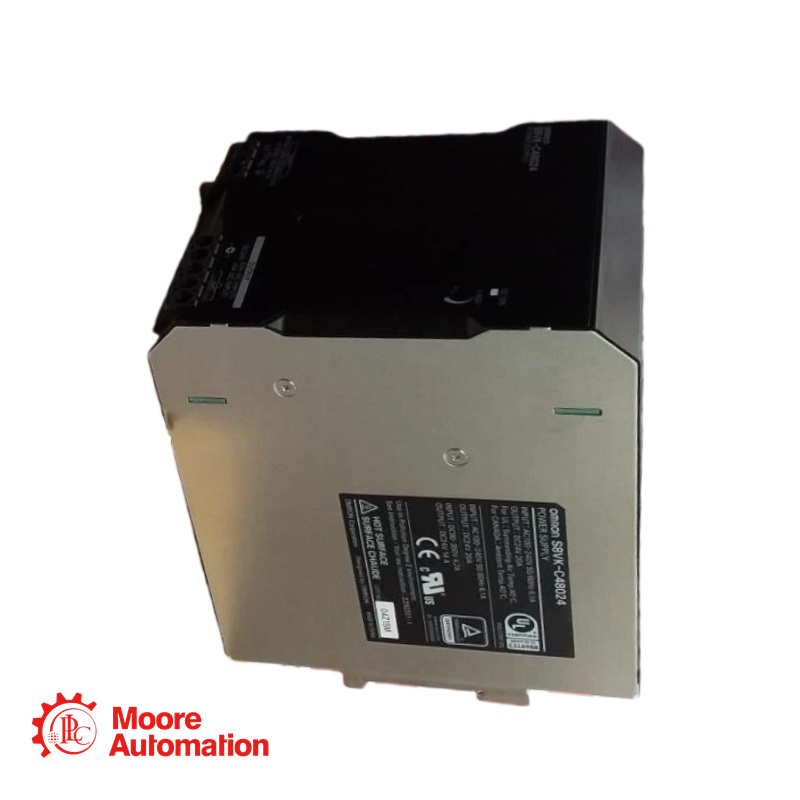

โมดูลจ่ายไฟแบบสวิตช์โหมด Omron S8VK-C48024

ติดต่อเราตอนนี้เลย

บริการรวดเร็วตลอด 24 ชั่วโมง 7 วันต่อสัปดาห์

★ผู้จัดการฝ่ายขาย: ฟรีดา
★โทรศัพท์:+86 15359408275
★อีเมล:sales5@mooreplc.com
★ที่อยู่: เขตซิหมิง เซียะเหมิน ฝูเจี้ยน ประเทศจีน

คำอธิบาย:
S8VK-C48024 เป็นแหล่งจ่ายไฟแบบสวิตช์โหมดเฟสเดียวขนาด 480 วัตต์ ออกแบบมาสำหรับใช้งานทั่วโลก รองรับอินพุต AC ทั่วไป (85-264 VAC) และอินพุต DC เสริม (90-350 VDC) ให้เอาต์พุต 24 VDC ที่เสถียรสูงสุด 20 A มีประสิทธิภาพสูง (โดยทั่วไป 91%) มีระบบแก้ไขตัวประกอบกำลังไฟฟ้า (PFC) และระบบป้องกันที่ครอบคลุม รวมถึงการป้องกันการโอเวอร์โหลด แรงดันไฟเกิน และการลดกระแสฮาร์มอนิก

รายละเอียด:
กำลังไฟ: 480 วัตต์
ช่วงแรงดันไฟฟ้าขาเข้า:
แรงดันไฟฟ้าขาเข้า: 100 ถึง 240 โวลต์ AC (ช่วงที่อนุญาต: 85 ถึง 264 โวลต์ AC)
แรงดันไฟฟ้ากระแสตรงขาเข้า: 90 ถึง 350 โวลต์กระแสตรง
ความถี่อินพุต: 50/60 เฮิรตซ์ (ช่วงการทำงาน: 47 ถึง 63 เฮิรตซ์)
กระแสไฟฟ้าขาเข้าโดยทั่วไป:
กระแสไฟเข้า 115 VAC: 4.8 A
กระแสไฟเข้า 230 VAC: 2.4 A
ประสิทธิภาพโดยทั่วไป: 91% (ที่แรงดันไฟฟ้าขาเข้า 230 VAC)
ค่าตัวประกอบกำลังไฟฟ้าโดยทั่วไป: 0.97 (ที่แรงดันไฟเข้า 230 VAC, กำลังไฟฟ้าขาออกตามพิกัด)
กระแสไฟรั่วโดยทั่วไป:
กระแสไฟขาเข้า 115 VAC: 0.26 mA
กระแสไฟขาเข้า 230 VAC: 0.65 mA
กระแสไฟกระชากโดยทั่วไป:
อินพุต 115 VAC: 16 A
กระแสไฟเข้า 230 VAC: 32 A
ค่าริปเปิลทั่วไป (ที่ 20 MHz): 130 mV (อินพุต 230 VAC)
แรงดันไฟฟ้าขาออก: 24 โวลต์กระแสตรง
กระแสไฟขาออกที่กำหนด: 20 แอมป์
ช่วงการปรับแรงดันเอาต์พุต: -10% ถึง +15% (ผ่าน VADJ รับประกัน)
อิทธิพลของการเปลี่ยนแปลงแรงดันไฟฟ้าขาเข้า: สูงสุด 0.5% (85-264 VAC, โหลด 100%)
ผลกระทบจากการเปลี่ยนแปลงของโหลด: สูงสุด 1.5% (โหลด 0-100% กำลังไฟเข้าตามพิกัด)
อิทธิพลของการเปลี่ยนแปลงอุณหภูมิ: สูงสุด 0.05% ต่อองศาเซลเซียส
เวลาเริ่มต้นระบบโดยทั่วไป:
อินพุต 115 VAC: 770 มิลลิวินาที
อินพุต 230 VAC: 670 มิลลิวินาที
ระยะเวลารอสายโดยทั่วไป:
อินพุต 115 VAC: 21 มิลลิวินาที
อินพุต 230 VAC: 22 มิลลิวินาที
ระบบป้องกันการโอเวอร์โหลด: ทำงานเมื่อกระแสโหลดเกิน 105% ถึง 160% ของกระแสโหลดที่กำหนด
ระบบป้องกันแรงดันไฟเกิน: มี (ประมาณ 130% ของแรงดันไฟที่กำหนด และจะรีเซ็ตหลังจากปิดเครื่อง 3 นาที)
การทำงานแบบขนาน: ไม่รองรับ
การใช้งานแบบอนุกรม: รองรับได้สูงสุดสองยูนิต (ต้องใช้ไดโอดภายนอก)
อุณหภูมิใช้งานโดยรอบ: -25 ถึง 60°C
อุณหภูมิในการจัดเก็บ: -25 ถึง 65 องศาเซลเซียส
ความชื้นสัมพัทธ์ขณะใช้งาน: 20% ถึง 90% (ไม่เกิดการควบแน่น)
ความชื้นในการจัดเก็บ: 10% ถึง 95%
ความแข็งแรงของฉนวนไฟฟ้า:
แรงดันไฟฟ้าขาเข้าถึงขาออก: 3.0 kVAC เป็นเวลา 1 นาที
ป้อนกระแสไฟฟ้าเข้า PE: 2.0 kVAC เป็นเวลา 1 นาที
เอาต์พุตไปยัง PE: 10 kVAC เป็นเวลา 1 นาที
ความต้านทานฉนวน: ≥100 MΩ (ที่ 500 VDC)
พิกัดฟิวส์: ฟิวส์ภายใน (ผู้ใช้เปลี่ยนเองไม่ได้): 250 VAC, 12.0 A HBC
ขนาดลวดที่แนะนำ:
ขนาดลวดมาตรฐานอเมริกัน (AWG): 16 ถึง 10
ลวดแข็ง: 1.5 ถึง 6 มม.²
สายไฟแบบตีเกลียว: 1.5 ถึง 4 มม.²
กระแสไฟฟ้าที่ขั้ว: 10 A ต่อขั้ว (ใช้หลายขั้วสำหรับกระแสไฟฟ้า ≥10 A)
