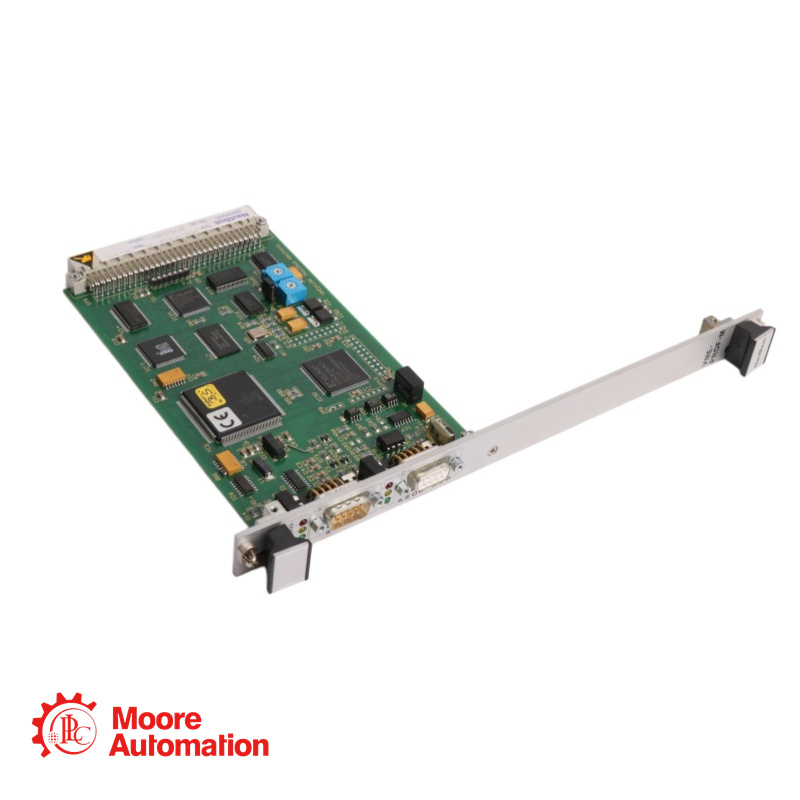

Nautibus VME-PROF-M Profibus DP Master Module

วีเอ็มอี-โปรเอฟ-เอ็ม
การแนะนำ

คำอธิบาย:

เดอะ วีเอ็มอี-โปรเอฟ-เอ็ม โมดูล Profibus DP-Master นี้ได้รับการออกแบบมาสำหรับระบบ VMEbus ช่วยให้สามารถผสานรวมโมดูล Profibus I/O เข้ากับสถาปัตยกรรม VMEbus ได้อย่างคุ้มค่า โดยทดแทนบอร์ด VMEbus I/O ที่มีราคาแพง โมดูลนี้จัดการการสื่อสาร Profibus ทั้งหมดอย่างอิสระ ลดภาระงานของซอฟต์แวร์บน CPU หลักของ VMEbus

รายละเอียด:

โปรโตคอล: PROFIBUS DP-Master 1 (EN 50170) รองรับ DP-V0 และ DP-V2 (ซิงโครนัสเวลา)
อินเทอร์เฟซ VMEbus: A24, D16 Slave
หน่วยความจำ: Dualport-RAM 64 KB, RAM 128 KB, Bootblock Flash EPROM 512 KB
อินเทอร์เฟซ Profibus: 1 x RS485 แยกทางไฟฟ้า ความเร็วสูงสุด 12 MBit/s เมื่อใช้งานร่วมกับ PROFIBUS-FPGA
อินเทอร์เฟซการกำหนดค่า: 1 x พอร์ตอนุกรม RS232 (แผงด้านหน้า X1), 9600 บอด, 8N1, ต้องใช้สาย Null-Modem
โปรเซสเซอร์: 32 บิต
การใช้พลังงาน: +5V: โดยทั่วไป 700 mA
ไม่จำเป็นต้องใช้ +12V และ -12V
อุณหภูมิใช้งาน: 0 ถึง +50 °C
อุณหภูมิในการจัดเก็บ: -25 ถึง +70 องศาเซลเซียส

คุณสมบัติ:

โมดูลนี้มีโปรเซสเซอร์ 32 บิตและเฟิร์มแวร์ในตัว ซึ่งสามารถจัดการวงจร Profibus ได้อย่างอิสระหลังจากตั้งค่าเสร็จแล้ว
ตั้งค่าผ่านพีซีระบบ Windows โดยใช้ซอฟต์แวร์ DPKonfig ผ่านการเชื่อมต่อ RS-232 มาตรฐาน ไม่จำเป็นต้องใช้ซอฟต์แวร์ VMEbus สำหรับการตั้งค่าเริ่มต้น
เหมาะอย่างยิ่งสำหรับการเชื่อมต่อไดรฟ์และอุปกรณ์อื่นๆ ที่ต้องการความแม่นยำด้านเวลา เนื่องจากรองรับรอบเวลาคงที่ด้วยความแม่นยำระดับไมโครวินาที
มีวิธีการหลายวิธีในการรับรองความสอดคล้องของข้อมูลเมื่อเข้าถึงข้อมูลกระบวนการใน Dual-Port RAM ซึ่งรวมถึงเซมาฟอร์และการทำงานที่ขับเคลื่อนด้วยการขัดจังหวะ
สามารถจัดเก็บพารามิเตอร์การกำหนดค่าไว้ใน EEPROM ภายในตัวโมดูล ทำให้โมดูลสามารถเริ่มต้นทำงานโดยอัตโนมัติหลังจากเปิดเครื่องโดยไม่ต้องมีการแทรกแซงจากโฮสต์
ช่วยให้การสื่อสารมีเสถียรภาพและปกป้องระบบ VMEbus จากปัญหาลูปกราวด์หรือความต่างศักย์ไฟฟ้าที่อาจเกิดขึ้นบนเครือข่าย Profibus
