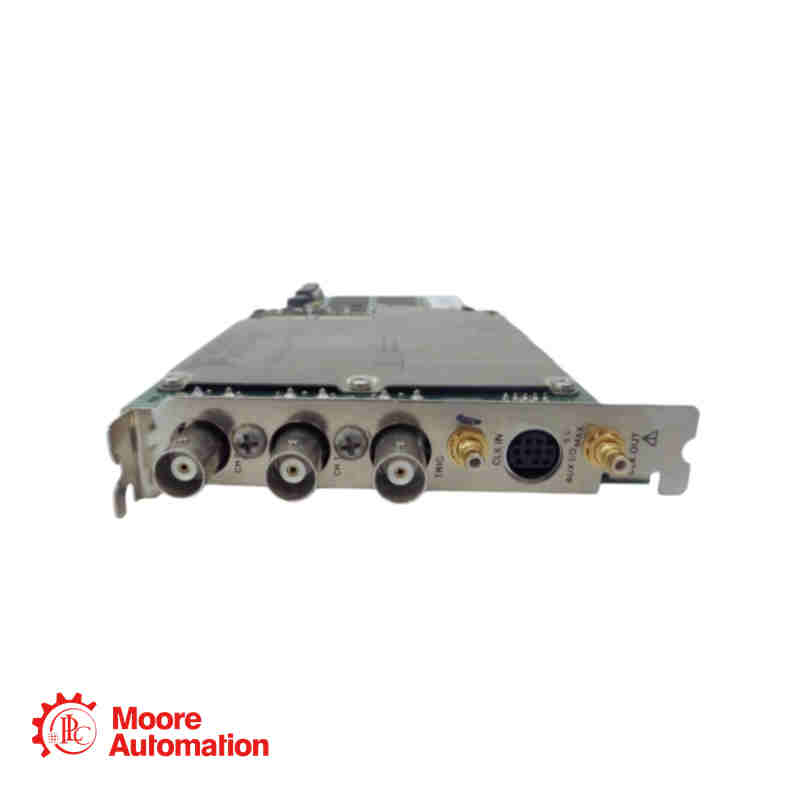

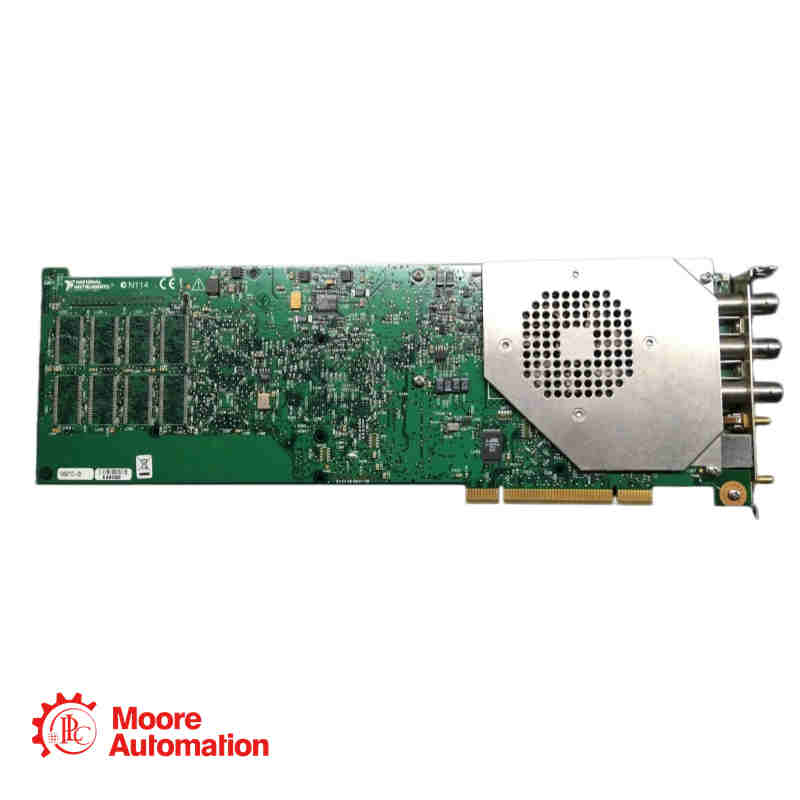

อุปกรณ์ออสซิลโลสโคป NATIONAL INSTRUMENTS PCI-5122

ข้อมูลพื้นฐาน

คำอธิบายผลิตภัณฑ์

อุปกรณ์ออสซิลโลสโคปความละเอียดสูง PCI-5122 มีสองช่องสัญญาณที่มีช่วงไดนามิกแบบปราศจากสัญญาณรบกวน (SFDR) มากกว่า 75 dBc และการตั้งค่าที่ยืดหยุ่นสำหรับการเชื่อมต่อ อิมพีแดนซ์ ช่วงแรงดันไฟฟ้า และการกรอง อุปกรณ์ออสซิลโลสโคปนี้ยังมีโหมดการทริกเกอร์หลายโหมด หน่วยความจำภายในขนาดใหญ่ และไดรเวอร์เครื่องมือที่รวมฟังก์ชันการสตรีมข้อมูลและการวิเคราะห์ อุปกรณ์นี้เหมาะสำหรับทั้งแอปพลิเคชันในโดเมนเวลาและโดเมนความถี่ที่ต้องการการวัดที่มีความละเอียดสูงและสัญญาณรบกวนต่ำ ด้วยความเร็วสูงสุดถึง 100 MS/s และแบนด์วิดท์อนาล็อก 100 MHz

★การแปลงข้อมูลเป็นดิจิทัลความเร็วสูงและความละเอียดสูง – 100 MS/s, 14 บิต, แบนด์วิดท์ 100 MHz

★สองช่องสัญญาณที่สุ่มตัวอย่างพร้อมกัน โดยมีช่วงอินพุตที่เป็นอิสระต่อกัน

★ซอฟต์แวร์เลือกได้ 50 Ω / 1 ม.Ω ค่าอิมพีแดนซ์สำหรับการจับคู่แหล่งสัญญาณ

★โหมดการกระตุ้นหลายแบบ (ขอบ, หน้าต่าง, วิดีโอ, ฮิสเทอรีซิส, ดิจิทัล)

★หน่วยความจำภายในสูงสุด 256 MB (128 MS ต่อช่องสัญญาณ) สำหรับการบันทึกภาพเป็นเวลานาน

ข้อมูลจำเพาะของผลิตภัณฑ์

แนวตั้ง (อินพุตแบบอนาล็อก)
จำนวนช่องสัญญาณ: 2 (สุ่มตัวอย่างพร้อมกัน)
ความละเอียด: 14 บิต
อิมพีแดนซ์อินพุต (เลือกได้ด้วยซอฟต์แวร์): 50 Ω ±2.0% หรือ 1 MΩ ±0.75% (ความจุระบุ 29 pF)
การเชื่อมต่ออินพุต: AC, DC, GND
ช่วงอินพุตเต็มสเกล (Vpk-pk): 0.2 V, 0.4 V, 1 V, 2 V, 4 V, 10 V, 20 V (1 MΩ เท่านั้น)

แนวนอน (การสุ่มตัวอย่าง)
อัตราการสุ่มตัวอย่างแบบเรียลไทม์: 1.526 กิโลวินาที/วินาที ถึง 100 มิลลิวินาที/วินาที
การสุ่มตัวอย่างแบบสลับลำดับ (Random Interleaved Sampling: RIS): 200 MS/s ถึง 2 GS/s (จำนวนทวีคูณของ 100 MS/s)

หน่วยความจำ
ตัวเลือกหน่วยความจำภายในเครื่อง:
มาตรฐาน 8 MB: 4 MS ต่อช่องสัญญาณ, สูงสุด 16,384 รายการ
64 MB: 32 MS ต่อช่องสัญญาณ, บันทึกได้สูงสุด 100,000 รายการ
256 MB: 128 MS ต่อช่องสัญญาณ, บันทึกได้สูงสุด 100,000 รายการ
ความยาวขั้นต่ำของข้อมูล: 1 ตัวอย่าง

-------------------------------------------------------------
