ยี่ห้อ :
MTLส่วนจำนวน :
8220-DI-ISน้ำหนัก :
0.17 kgประเทศต้นกำเนิด :
USAรหัส HS :
8537101190คำอธิบาย :

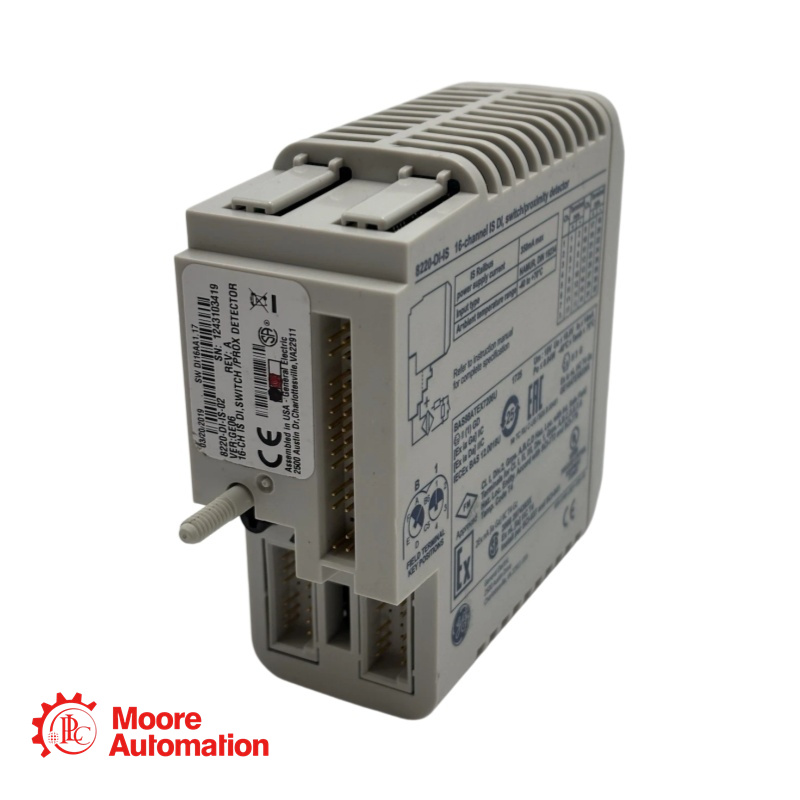

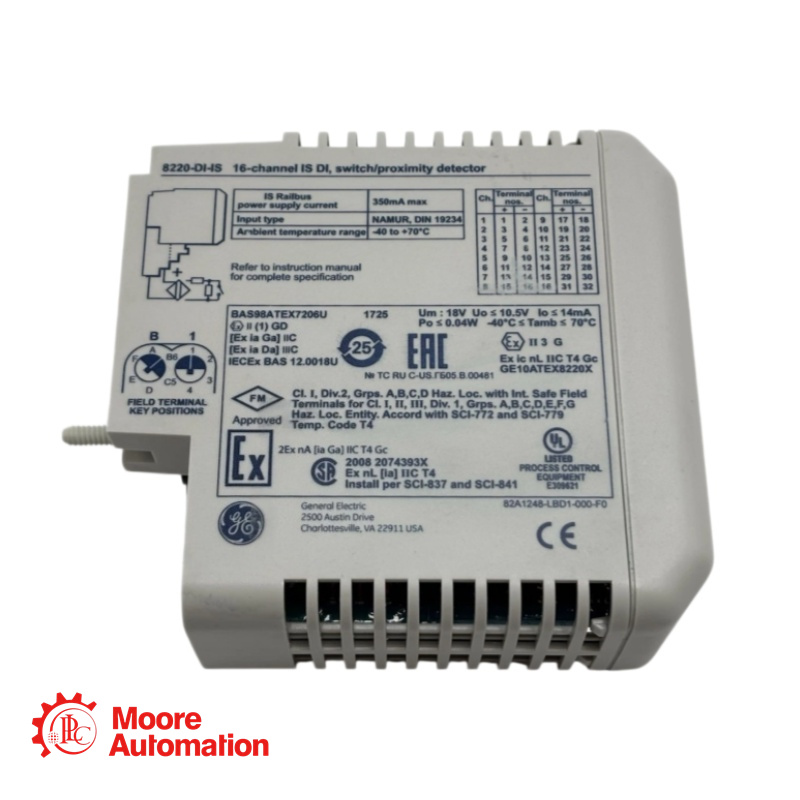

Discrete Input Module
ตรวจสอบราคาได้ที่นี่:
ผู้จัดการฝ่ายขาย: ฟรีดา
โทรศัพท์/WhatsApp: +86 15359408275
อีเมล: sales5@mooreplc.com
ข้อมูลพื้นฐาน
ผู้ผลิต: MTL Instruments (Eaton)
กลุ่มผลิตภัณฑ์: MTL8000 Series I/O
ฟังก์ชัน: อินพุตดิจิทัล IS 16 ช่อง (อินเทอร์เฟซสวิตช์/ตัวตรวจจับระยะใกล้)
การใช้งานหลัก: การรับสัญญาณในพื้นที่อันตราย โซน 0 / คลาส I ดิวิชั่น 1
คำอธิบายผลิตภัณฑ์
โมดูลอินพุต 8220-DI-IS เป็นโมดูลความหนาแน่นสูงที่ปลอดภัยจากประกายไฟ ออกแบบมาเพื่อเชื่อมต่อกับอุปกรณ์ภาคสนามได้มากถึง 16 ตัวที่อยู่ในพื้นที่อันตราย สามารถรับสัญญาณจากหน้าสัมผัสแห้ง อุปกรณ์แบบง่าย หรือเครื่องตรวจจับระยะใกล้ที่ได้มาตรฐาน NAMUR
ข้อกำหนดทางเทคนิค
ส่วน | พารามิเตอร์ (ภาษาอังกฤษ) | ข้อมูลจำเพาะ / มูลค่า |
ช่องสัญญาณอินพุต | ตัวเลข | 16 (ปลายด้านเดียว) |
| ความเข้ากันได้ | NAMUR / DIN 19234, หน้าสัมผัสแห้ง, อุปกรณ์แบบง่าย |
คุณลักษณะของข้อมูลนำเข้า | แรงดันไฟฟ้าของเซ็นเซอร์ | 7.0 ... 9.0 V (แหล่งจ่ายไฟ 1 kΩ ±10%) |
| สถานะปิดปัจจุบัน | < 1.2 มิลลิแอมป์ |
| กระแสไฟฟ้าปัจจุบันของรัฐออนแทรีโอ | > 2.1 มิลลิแอมป์ |
| ฮิสเทอรีซิสการสลับ | 200 µA (ค่าปกติ) |
| กระแสลัดวงจร | > 6 มิลลิแอมป์ (ที่ความต้านทานสาย 100 โอห์ม) |
การตรวจจับความผิดพลาดของสายส่ง | เกณฑ์การลัดวงจร | < 100 โอห์ม |
| เกณฑ์วงจรเปิด | > 90 kΩ |
ผลงาน | เวลาตอบสนอง | ≤ 6 มิลลิวินาที (เหตุการณ์ภาคสนามไปยังบัสแบ็คเพลน) |
| โหมดนับชีพจร | สูงสุด 20 เฮิรตซ์ |
| ความกว้างพัลส์ขั้นต่ำ | 45 มิลลิวินาที |
ตัวกรองที่กำหนดค่าได้ | ค่าที่ตั้งไว้ล่วงหน้า | เร็ว / ช้า |
| กำหนดเองโดยผู้ใช้ | 0 ... 512 มิลลิวินาที (ปรับได้ทีละ 3 มิลลิวินาที) |
ข้อกำหนดด้านพลังงาน | แรงดันบัส | ราง IS 12V DC |
| กระแสไฟปัจจุบัน (โหมด 16 ช่อง) | 350 มิลลิแอมป์ (สูงสุด) |
| กระแสไฟปัจจุบัน (โหมด 8 ช่อง) | 285 มิลลิแอมป์ (สูงสุด) |
ทางกายภาพ | โมดูล ความกว้าง | 42 มม. |
| น้ำหนัก | 170 กรัม |
| รหัสโมดูล | B1 |
ช่องทางการสมัคร
อุตสาหกรรมเคมีและปิโตรเคมี: การตรวจสอบวาล์วแบบแมนนวล สวิตช์ความดัน และสวิตช์ระดับน้ำจำนวนมากในคลังเก็บถังสารเคมี
ระบบควบคุมกังหัน: อินเทอร์เฟซสำหรับหน้าสัมผัสสัญญาณเตือนเซ็นเซอร์การสั่นสะเทือน (โพรบตรวจจับระยะใกล้) กับ LFD เพื่อให้มั่นใจในความสมบูรณ์ของวงจร
แผงควบคุมอัคคีภัยและแก๊ส: การตรวจสอบจุดแจ้งเหตุด้วยตนเองและเครื่องตรวจจับควัน/ความร้อนที่ตั้งอยู่ในพื้นที่ที่มีอันตรายจากกระบวนการผลิต
ระบบรางและการขนส่ง: ข้อมูลสถานะจากอุปกรณ์ส่งสัญญาณข้างรางรถไฟในกรณีที่ข้อกำหนดด้านความปลอดภัยโดยธรรมชาติมีผลบังคับใช้
คำถามที่พบบ่อย - 8220-DI-IS
ถาม: ระบบตรวจจับความผิดพลาดของสายส่ง (LFD) ทำงานอย่างไร?k ในโมดูลนี้?
A: โมดูลนี้จะตรวจสอบค่าความต้านทานรวมของวงจร
การทำงานปกติ: ค่าความต้านทานสอดคล้องกับกระแส NAMUR (1.2mA - 2.1mA)
วงจรเปิด: ความต้านทานของวงจร > 90 kΩ โมดูลจะรายงานข้อผิดพลาด (สายไฟขาด)
ลัดวงจร: ความต้านทานของวงจร < 100 โอห์ม โมดูลรายงานข้อผิดพลาด (สายไฟลัดวงจร)
หมายเหตุ: สามารถเปิดหรือปิดใช้งาน LFD ได้ต่อช่องสัญญาณผ่านการตั้งค่าซอฟต์แวร์ เพื่อรองรับการเดินสายแบบหน้าสัมผัสแห้งอย่างง่าย
ถาม: ฉันสามารถใช้โมดูลนี้สำหรับงานนับจำนวนความเร็วสูงได้หรือไม่?
A: มีข้อจำกัด ความถี่อินพุตสูงสุดคือ 20 เฮิรตซ์ และความกว้างพัลส์ที่ตรวจจับได้ต่ำสุดคือ 45 มิลลิวินาที อุปกรณ์นี้ได้รับการออกแบบมาเพื่อ... การนับพัลส์เชิงกลแบบช้า (เช่น เครื่องวัดอัตราการไหลแบบกังหันที่มีเอาต์พุตเป็นสวิตช์กก) แทนที่จะใช้การป้อนกลับจากตัวเข้ารหัสแบบหมุนความเร็วสูง
ถาม: เทอร์มินัลภาคสนามรุ่น 8623-FT-IS และ 8624-FT-IS แตกต่างกันอย่างไร?
A:
8623-FT-IS: แผงขั้วต่อมาตรฐานสำหรับทั้ง 16 ช่องสัญญาณ
8624-FT-IS: แผงขั้วต่อแบบพิเศษที่ให้ความสามารถในการตัดการเชื่อมต่อแบบลูป (ฟิวส์/เบรกเกอร์แยก) สำหรับ 8 ช่องสัญญาณ ใช้สำหรับการบำรุงรักษาโดยไม่ต้องปิดระบบทั้งหมดของโมดูล
