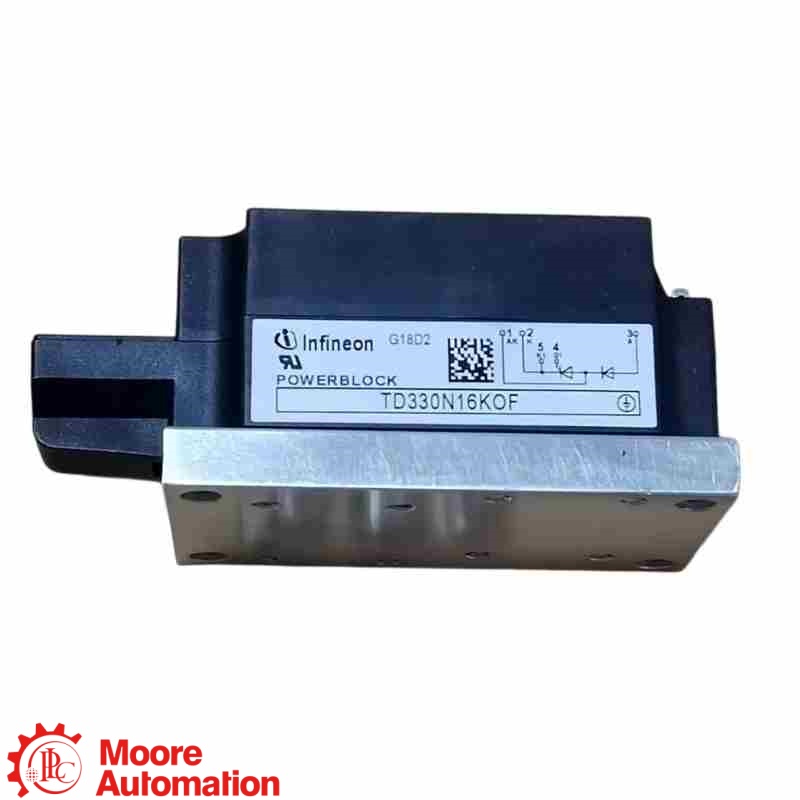

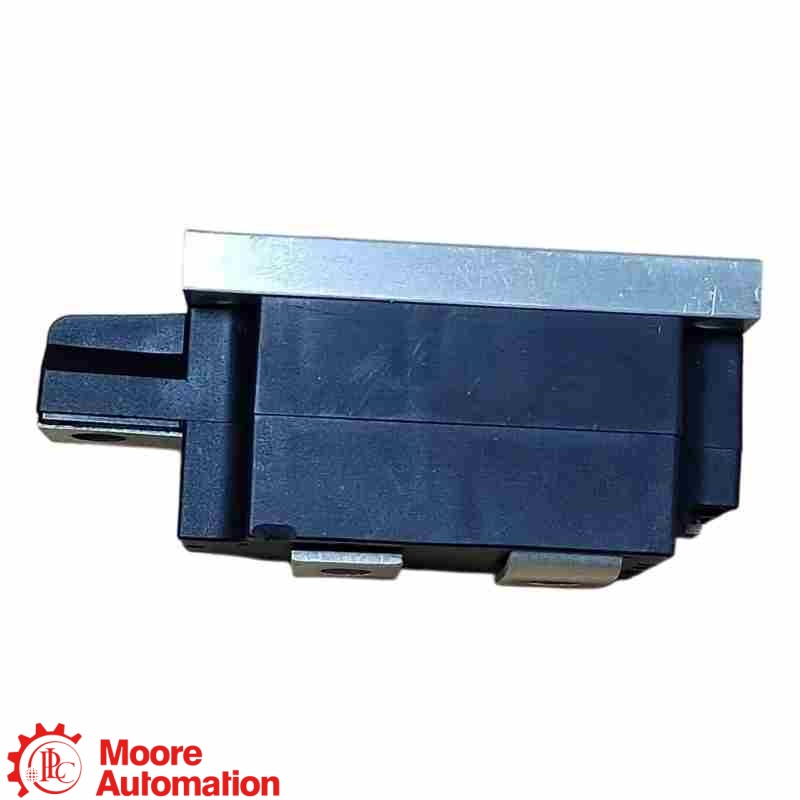

โมดูลไทริสเตอร์/ไดโอด Infineon TD330N16KOF 1600 V 330 A

TD330N16KOF ระบุว่าเป็น Infineon 50 mm Power Block ที่ใช้การกำหนดค่าควบคุมเฟสแบบ SCR/ไดโอด มีพิกัด 1600 V และ 330 A ที่อุณหภูมิตัวเรือน 85 °C

TD330N16KOF สวิตช์และตัวควบคุมกระแสสลับกำลังสูงในวงจรควบคุมเฟส ตำแหน่งของ SCR/ไดโอดที่เชื่อมต่อ โหลด ขั้วต่อ และวงจรจุดระเบิดต้องตรงกับอุปกรณ์ที่ติดตั้ง

TD330N16KOF มีพิกัดแรงดัน VDRM/VRRM 1600 V และกระแสเฉลี่ย 330 A ที่อุณหภูมิเคส 85 °C; ข้อมูลจำเพาะอย่างเป็นทางการยังระบุถึงกระแส RMS สูงสุดขณะเปิดใช้งานที่ 520 A อีกด้วย

TD330N16KOF ต้องใช้ฮีทซิงค์ที่เหมาะสม พื้นผิวติดตั้งที่สะอาด แรงบิดในการติดตั้ง 5 นิวตันเมตร แรงบิดที่ขั้วต่อ 12 นิวตันเมตร และใช้งานภายในช่วงอุณหภูมิรอยต่ออย่างเป็นทางการที่ −40 ถึง +130 องศาเซลเซียส

TD330N16KOF ได้รับการกำหนดค่าอย่างเป็นทางการเป็นการควบคุมเฟสแบบ SCR/ไดโอด ห้ามเปลี่ยนเป็นไทริสเตอร์คู่หรือการกำหนดค่าวงจรอื่นเว้นแต่จะได้รับการยืนยันแรงดัน กระแส ตัวเรือน ขั้วต่อ การขับเกต และการออกแบบทางความร้อนแล้ว

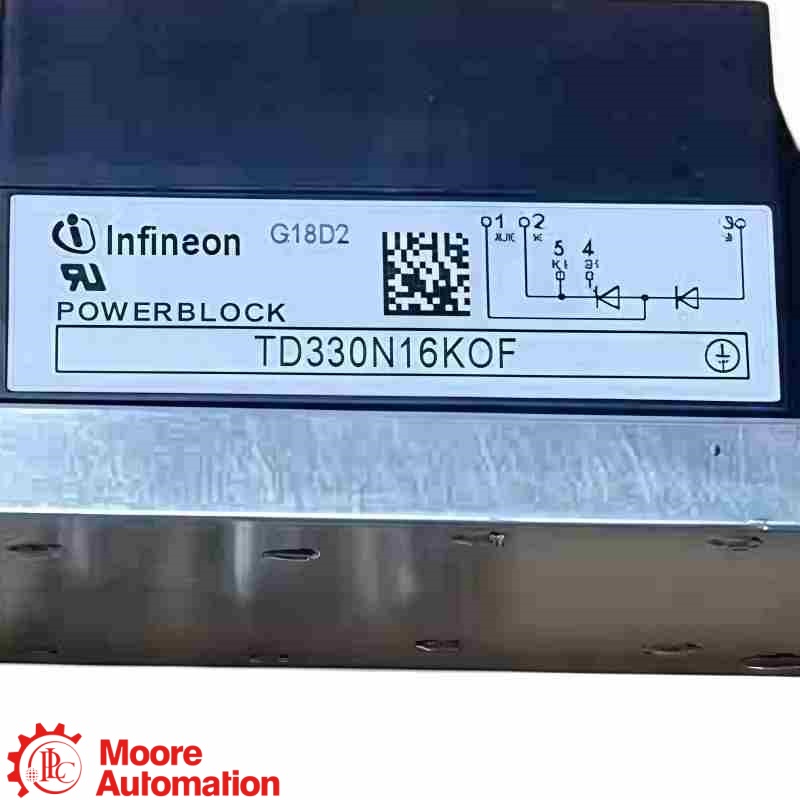

TD330N16KOF จำเป็นต้องยืนยันข้อมูลป้ายชื่อที่สมบูรณ์ ตัวเรือนขนาด 50 มม. ตำแหน่งวงจร SCR/ไดโอด การวางแนวขั้วต่อ การเดินสายเกต แรงดันบล็อก พิกัดกระแส ฉนวน และเงื่อนไขการระบายความร้อน

TD330N16KOF ควรส่งคำขอพร้อมรายละเอียดที่ครบถ้วน เช่น เครื่องหมาย จำนวน ป้ายชื่อที่ชัดเจน รูปถ่ายขั้วต่อ รุ่นอุปกรณ์ที่ติดตั้ง ตำแหน่งวงจร การจัดวางฮีทซิงค์ และข้อกำหนดแรงดัน/กระแสไฟฟ้าที่ใช้งาน
