คำอธิบายของ ไอซี660บีบีเอ104

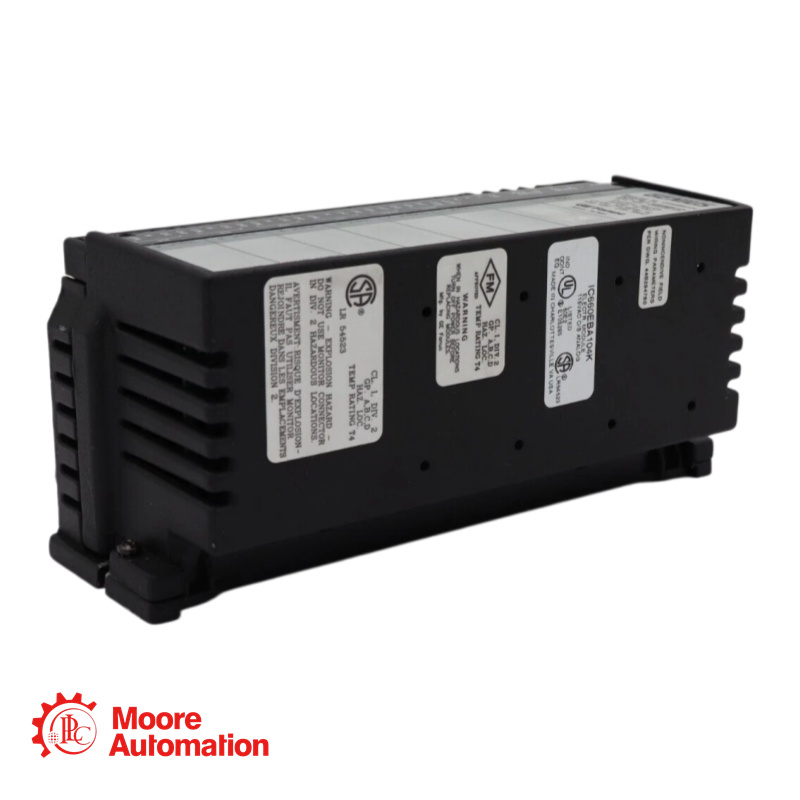

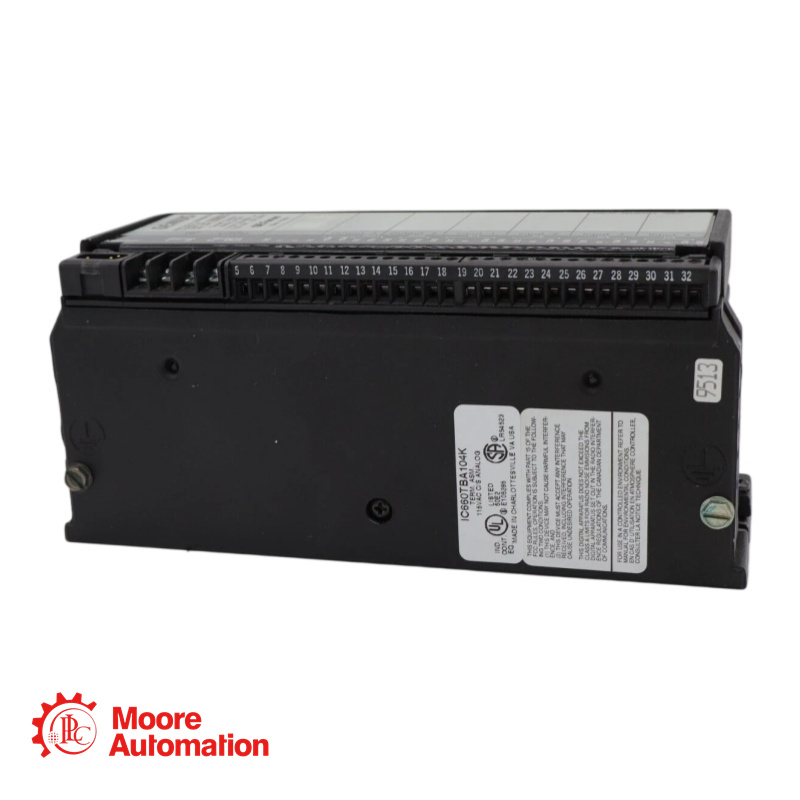

GE Fanuc IC660BBA104 เป็นบล็อก I/O อัจฉริยะที่ออกแบบมาเพื่อเชื่อมต่อคอนโทรลเลอร์แบบโปรแกรมได้กับอินพุตอะนาล็อก 4-20mA สูงสุดสี่ช่องและเอาต์พุตอะนาล็อก 4-20mA สองช่อง ใช้ไฟเลี้ยง 115VAC/125VDC โมดูลนี้มีช่องอินพุตที่แยกจากกันอย่างสมบูรณ์ โดยแต่ละช่องมีแหล่งจ่ายไฟแบบลูป 24V ทำให้การเดินสายสำหรับตัวส่งสัญญาณแบบสองสายง่ายขึ้น การวินิจฉัยขั้นสูงที่กำหนดค่าได้ด้วยซอฟต์แวร์ รวมถึงการตรวจจับสายขาดและการตรวจสอบข้อผิดพลาดของฟีดแบ็ก ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือของระบบโดยไม่จำเป็นต้องปรับเทียบด้วยตนเอง

วงจรอนาล็อก 4-20 mA จำนวน 6 วงจร: 4 อินพุตและ 2 เอาต์พุต
ช่องสัญญาณแยก
ไม่จำเป็นต้องปรับเทียบโดยผู้ใช้ก่อนใช้งาน
ซอฟต์แวร์สามารถกำหนดค่าได้
การวินิจฉัยขั้นสูง
การควบคุมโมดูลสวิตช์บัสเฉพาะ

พารามิเตอร์

แรงดันไฟฟ้าของแหล่งจ่ายไฟ: 98-132 VAC / 105-145 VDC
กระแสสูงสุด: 250mA (AC) / 140mA (DC)
ความถี่/ริปเปิล: 47-63 เฮิรตซ์ (AC) / ริปเปิลสูงสุด 10% (DC)
เวลาตัดการทำงานของแหล่งจ่ายไฟ: 1 รอบ (AC) / อย่างน้อย 10 มิลลิวินาที (DC)
การแยกวงจร (ระหว่างบล็อก): 1500 โวลต์ เป็นเวลาหนึ่งนาที
การแยกวงจร (ระหว่างกลุ่ม): 1500V RMS
การควบคุม BSM: สวิตช์ BSM 24/48 VDC หนึ่งตัว (IC66*BSM021)
จำนวนอินพุต: 4
ช่วงกระแสไฟ: 4mA ถึง 20mA
ความสามารถในการรับกระแสเกินช่วง: 0mA ถึง 25mA
ความละเอียด: 1 µA
เวลาในการแปลง: 16.6 มิลลิวินาที ถึง 400 มิลลิวินาที (ผู้ใช้สามารถเลือกได้)
อิมพีแดนซ์อินพุต: 100 โอห์ม ±5%

คำถามที่พบบ่อย

ข้อความวินิจฉัย "สายขาด" สำหรับช่องสัญญาณอินพุตหมายความว่าอย่างไร?
A: วงจรนี้จ่ายไฟ 24V ให้กับแต่ละช่องสัญญาณอินพุตเพื่อจ่ายไฟให้กับตัวส่งสัญญาณแบบ 2 สาย ฟังก์ชัน "สายขาด" จะแสดงว่ากระแสไฟฟ้าที่ไหลในวงจรลดลงต่ำกว่า 2mA ซึ่งโดยทั่วไปเกิดจากสายไฟขาดหรือหลุดในวงจร คุณสมบัตินี้ช่วยให้สามารถแก้ไขปัญหาการเดินสายไฟภาคสนามได้อย่างรวดเร็ว

จุดประสงค์ของการวินิจฉัย "ข้อผิดพลาดการป้อนกลับเอาต์พุต" คืออะไร?
A: แต่ละช่องสัญญาณเอาต์พุตมีตัวแปลง A/D เฉพาะที่วัดกระแสเอาต์พุตจริงและเปรียบเทียบกับค่าที่สั่งการ หากความแตกต่างเกิน 250 µA จะรายงานข้อผิดพลาด "Feedback Error" ซึ่งสามารถตรวจจับข้อผิดพลาดในการเดินสายไฟหรือความล้มเหลวของฮาร์ดแวร์ในวงจรเอาต์พุตได้ ข้อผิดพลาดที่ผิดพลาดอาจเกิดขึ้นได้หากตั้งค่า "Output Feedback Time" สั้นเกินไป และขอแนะนำให้เพิ่มเวลาดังกล่าวหรือปิดใช้งานการทดสอบหากสั่งการกระแสต่ำมาก (ต่ำกว่า 1 mA)

ฉันจำเป็นต้องใช้แหล่งจ่ายไฟภายนอก 24V สำหรับเซ็นเซอร์ที่ใช้พลังงานจากวงจรหรือไม่ เมื่อใช้บล็อกนี้?
A: ไม่ใช่ครับ คุณสมบัติสำคัญของบล็อกนี้คือ ช่องสัญญาณอินพุตทั้งสี่ช่องมีแหล่งจ่ายไฟแบบลูปกระแส 24V ภายในของตัวเอง ซึ่งสามารถจ่ายกระแสได้สูงสุดถึง 25mA ทำให้การออกแบบระบบง่ายขึ้นโดยไม่ต้องใช้แหล่งจ่ายไฟแยกต่างหากสำหรับเครื่องส่งสัญญาณภาคสนาม ตราบใดที่ค่าความต้านทานรวมของลูปไม่เกิน 1000 โอห์ม (ที่ 20mA)
