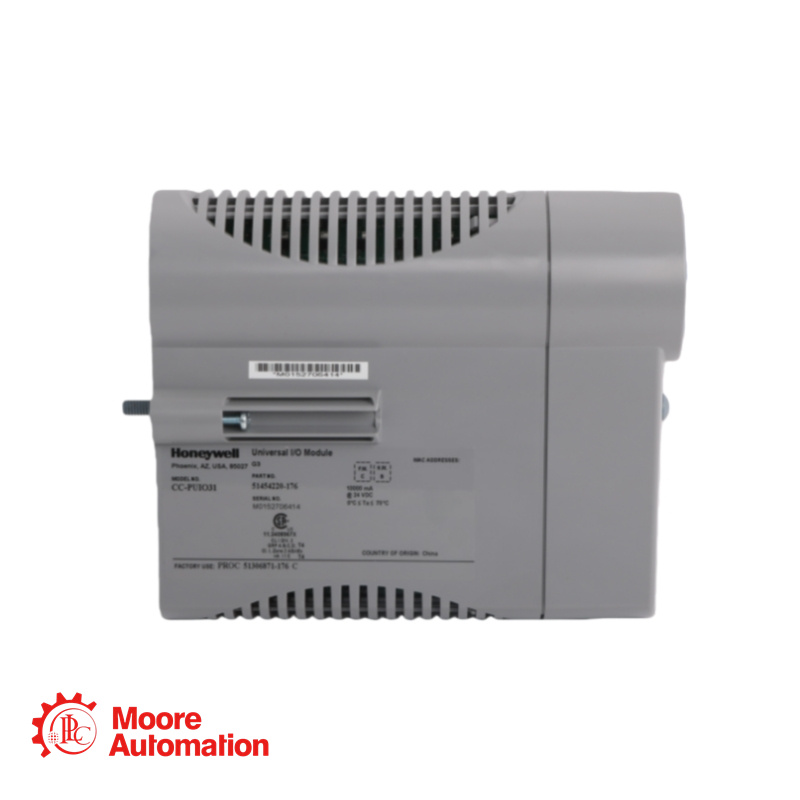

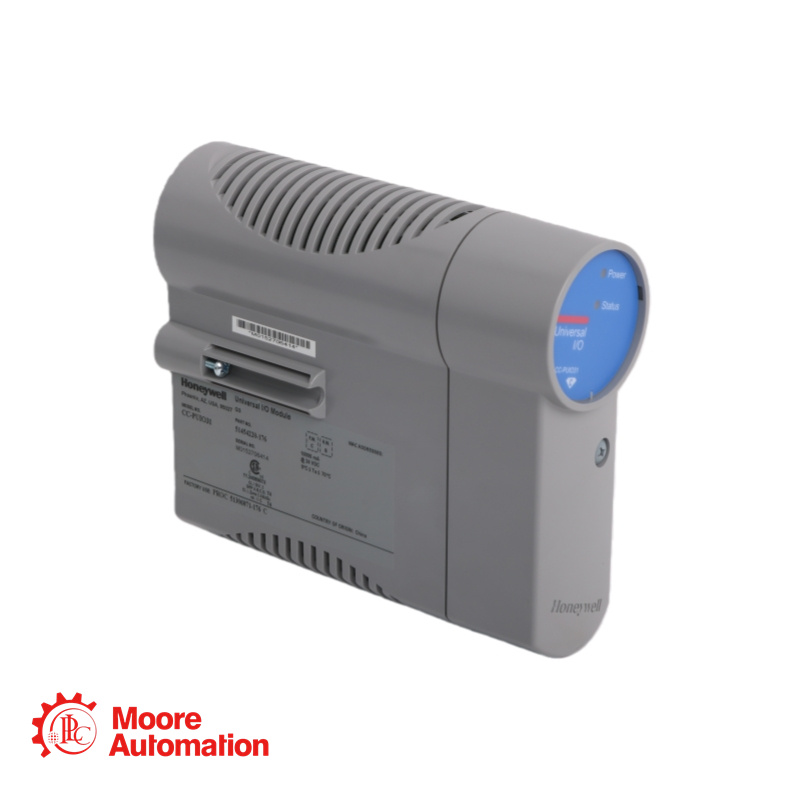

Honeywell CC-PUIO31 Universal I/O Module

เอกสารข้อมูลผลิตภัณฑ์

หมายเลขชิ้นส่วน: CC-PUI031
จำนวนช่องสัญญาณ: 32
สามารถกำหนดค่าประเภทช่องสัญญาณได้ตามการเลือกของผู้ใช้แต่ละราย:
อินพุตแบบอนาล็อก (4‑20 mA / 0‑20 mA)
เอาต์พุตแบบอนาล็อก (4-20 mA) พร้อมรองรับ HART 7
อินพุตดิจิทัล (24 VDC) พร้อมตัวเลือกการบันทึกเหตุการณ์ (SOE, ความละเอียด 1 มิลลิวินาที) และการตรวจจับสายขาด (OWD)
เอาต์พุตดิจิทัล (แหล่งจ่ายไฟ 24 VDC) พร้อมระบบป้องกันการลัดวงจร
อินพุตแบบพัลส์ (4 ช่องสัญญาณใดก็ได้, 0‑15 kHz)
อัตราการสแกน:
การรับส่งข้อมูลแบบอนาล็อก: 10 มิลลิวินาที
การรับส่งข้อมูลดิจิทัล (โหมด SOE): ความละเอียดการประทับเวลา 1 มิลลิวินาที, การสแกน PV 20 มิลลิวินาที (ปกติ) หรือ 5 มิลลิวินาที (เร็ว)
ข้อมูลจำเพาะของอินพุตแบบอนาล็อก:
ช่วงกระแสอินพุต: 0-20 mA หรือ 4-20 mA
ความละเอียด A/D: 16 บิต
ความแม่นยำ: 0.1% ของ FS (23.5±2°C); 0.25% ของ FS (‑40 ถึง +70°C)
อิมพีแดนซ์อินพุต: 250 โอห์ม
แรงดันโหมดร่วม: +33 VDC ถึง -1 VDC (ไม่ก่อให้เกิดความเสียหาย)
การลดทอนสัญญาณรบกวนโหมดปกติ: 18 dB ที่ 50 Hz, 20 dB ที่ 60 Hz
ตัวกรอง: ขั้วเดี่ยว, -3 dB ที่ 6 Hz
ขีดจำกัดกระแสลัดวงจร: 25 มิลลิแอมป์
ช่วงกระแสเอาต์พุต: 4‑20 mA (0 mA, 2.9‑21.1 mA ปรับได้)
ความละเอียด: 12 บิต
ความแม่นยำ:
โหลดความต้านทานสูงสุด: 825 Ω ที่ 20 mA
แรงดันไฟฟ้าสูงสุดที่รองรับ: 16.5 VDC @ 20 mA
เวลาตอบสนอง: 80 มิลลิวินาที (โหมด HART), 0.25 มิลลิวินาที (โหมดไม่ใช้ HART)
การตรวจสอบความถูกต้องของผลลัพธ์ (การอ่านกลับ): ±4% ของ FS
แรงดันไฟฟ้าที่จ่าย: สูงสุด 26 VDC (ไฟเลี้ยงภาคสนาม)
การตรวจจับ ON: >3.2 mA (ไม่มี OWD); 3.1‑7 mA (มี OWD)
การตรวจจับ OFF: <2.0 มิลลิแอมป์
การตรวจจับสายไฟขาด (OWD): <0.9 มิลลิแอมป์
ความละเอียดของไทม์สแตมป์ SOE: 1 มิลลิวินาที
ตัวกรองสัญญาณเข้า: ตัวกรองความถี่ต่ำอันดับหนึ่ง 16 เฮิรตซ์
ข้อมูลจำเพาะของเอาต์พุตดิจิทัล:
กระแสโหลด: ต่ำสุด 1 มิลลิแอมป์ สูงสุด 0.5 แอมป์ ต่อช่องสัญญาณ; สูงสุด 9 แอมป์ ต่อโมดูล
แรงดันขณะเปิดเครื่อง: 24 V โดยทั่วไปที่ 0.5 A
การรั่วไหลในสถานะปิด: <0.1 มิลลิแอมป์
การตอบสนองต่อการลัดวงจร: ข้อจำกัด <กระแสไฟฟ้า 1.4 A ภายใน 2 μs เพิ่มขึ้นเป็น 750 mA ภายใน 10 μs และปิดการทำงานหลังจาก 10 ms
ข้อกำหนดอินพุตแบบพัลส์ (4 ช่องสัญญาณใดก็ได้):
ช่วงความถี่: 0-15 kHz
ความกว้างพัลส์ขั้นต่ำ: 25 ไมโครวินาที
อุณหภูมิในการทำงาน: -40°C ถึง +70°C (อุณหภูมิแวดล้อมของโมดูล)
