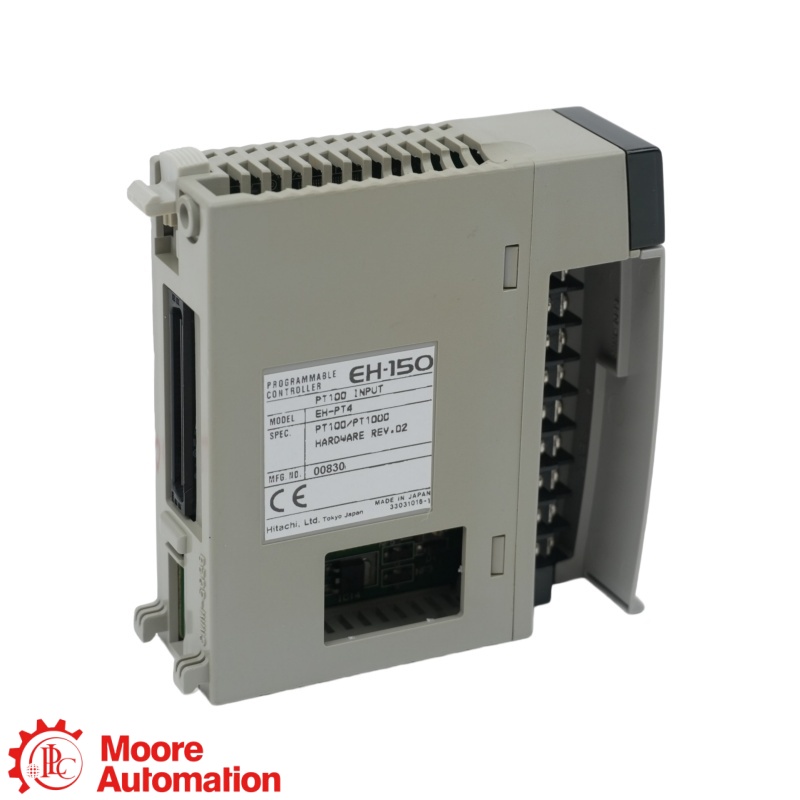

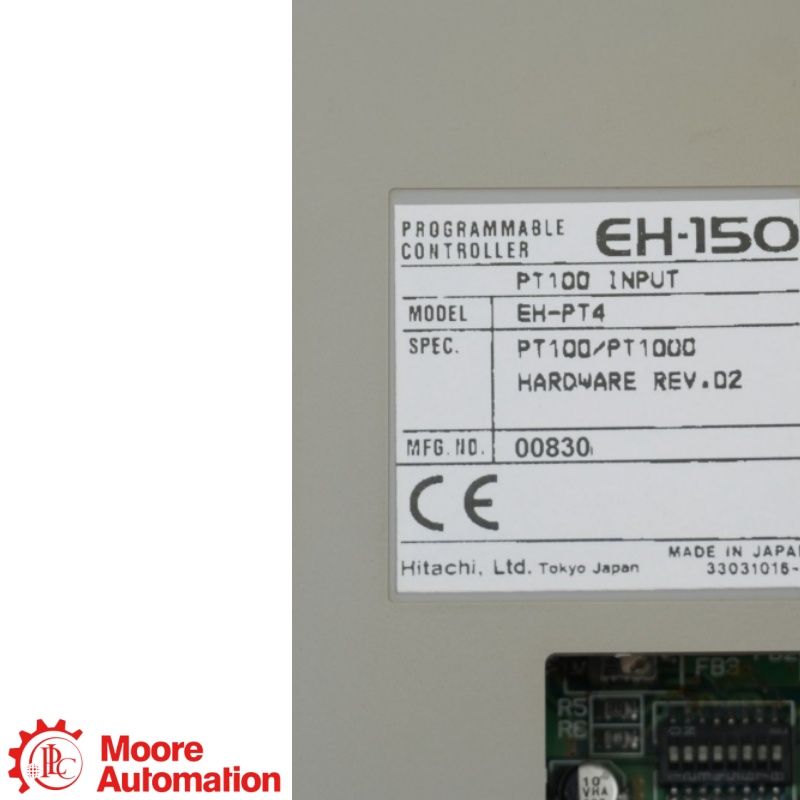

โมดูลอินพุต RTD 4 แชนเนล Hitachi EH-PT4 EH-150

อีเอช-พีที4 เป็นโมดูลรับสัญญาณอุณหภูมิ RTD สี่ช่องสัญญาณ สำหรับติดตั้งใน Hitachi EH-150 หรือ PLC EHV+ ที่รองรับ โดยจะแปลงค่าความต้านทานของเซ็นเซอร์ Pt100 หรือ Pt1000 ให้เป็นข้อมูลอินพุตแบบ 15 บิตที่มีเครื่องหมายสำหรับตัวควบคุม

อีเอช-พีที4 รองรับอุณหภูมิใช้งานของ Pt100 ตั้งแต่ −20 ถึง 40 °C, Pt100 ตั้งแต่ −50 ถึง 400 °C และ Pt1000 ตั้งแต่ −50 ถึง 400 °C โดยช่วงอุณหภูมิที่กำหนดค่าไว้จะต้องตรงกับ RTD ที่เชื่อมต่ออยู่

ที่อุณหภูมิ 25 องศาเซลเซียส อีเอช-พีที4 ระบุค่าความคลาดเคลื่อนไว้ที่ ±0.1 °C สำหรับ Pt100 −20 ถึง 40 °C, ±0.6 °C สำหรับ Pt100 −50 ถึง 400 °C และ ±0.8 °C สำหรับ Pt1000 −50 ถึง 400 °C โดยใช้เวลาประมาณหนึ่งวินาทีในการแปลงค่าทั้งสี่ช่องสัญญาณ

อีเอช-พีที4 ต้องใช้แหล่งจ่ายไฟภายนอก 24 V DC, สายไฟ RTD แบบมีฉนวนหุ้มผ่านขั้วต่อสกรู M3 ที่ถอดได้ และความต้านทานรวมของสายไฟในสี่ช่องสัญญาณต้องไม่เกิน 400 Ω

อีเอช-พีที4 สามารถติดตั้งบนฐานพื้นฐานหรือฐานเสริมที่เข้ากันได้ และการกำหนดค่าฮาร์ดแวร์ EHV+ หรือ EH-150 ที่ติดตั้งไว้และโปรเจ็กต์ PLC ต้องรองรับโมดูลก่อนการใช้งานจริง

อีเอช-พีที4 ไม่ควรเปลี่ยน EH-RTD8 โดยปราศจากการตรวจสอบทางวิศวกรรม เนื่องจากจำนวนช่องสัญญาณ การกำหนดขั้วต่อ การกำหนดค่าช่วง การเดินสาย ความเข้ากันได้ของฐาน และโครงการ PLC ที่บันทึกไว้อาจแตกต่างกัน

สำหรับ อีเอช-พีที4 ในการสอบถาม โปรดระบุรายละเอียดรุ่นสินค้า จำนวน เซ็นเซอร์ Pt100 หรือ Pt1000 ที่เชื่อมต่อ ช่วงอุณหภูมิที่เลือก รุ่นฐานและซีพียู รายละเอียดแหล่งจ่ายไฟ 24 V DC แผนผังการเดินสายไฟ เวอร์ชันโครงการ และปลายทาง
