/HIMA HIMATRIX F1 DI 16 01 อินพุตดิจิทัลเพื่อความปลอดภัย 16 ช่องสัญญาณ รีโมท I/O
HIMA HIMATRIX F1 DI 16 01 อินพุตดิจิทัลเพื่อความปลอดภัย 16 ช่องสัญญาณ รีโมท I/O
HIMA HIMATRIX F1 DI 16 01 อินพุตดิจิทัลเพื่อความปลอดภัย 16 ช่องสัญญาณ รีโมท I/O
HIMA HIMATRIX F1 DI 16 01 อินพุตดิจิทัลเพื่อความปลอดภัย 16 ช่องสัญญาณ รีโมท I/O

HIMA HIMATRIX F1 DI 16 01 อินพุตดิจิทัลเพื่อความปลอดภัย 16 ช่องสัญญาณ รีโมท I/O

HIMA HIMATRIX SAFETY DIGITAL INPUT REMOTE I/O

ฮิมาทริกซ์ เอฟ1 ดีไอ 16 01

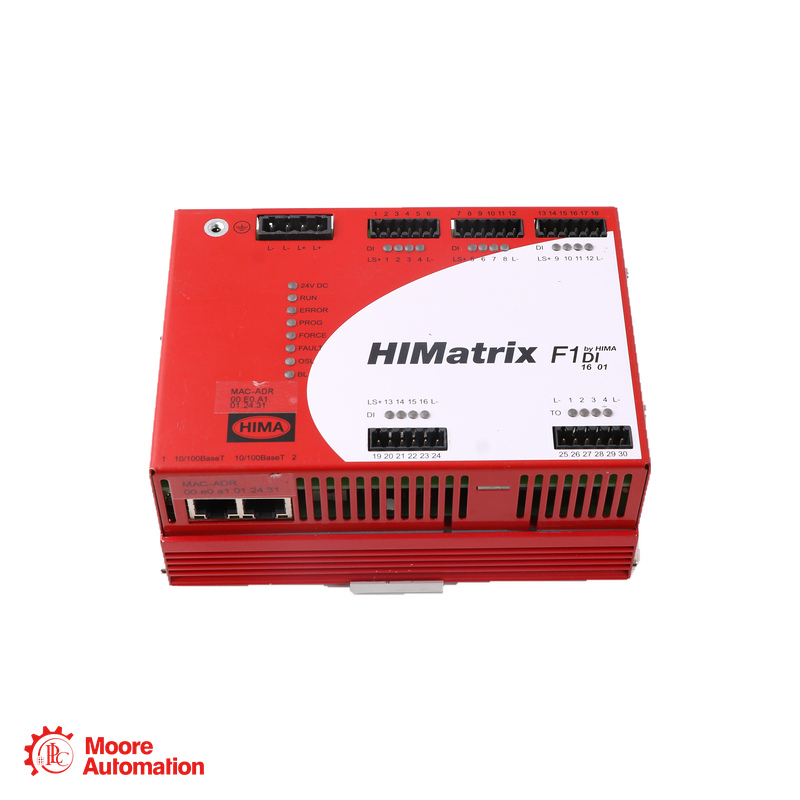

เดอะ ฮิมาทริกซ์ เอฟ1 ดีไอ 16 01 เป็นอุปกรณ์ I/O ระยะไกลขนาดกะทัดรัดที่เกี่ยวข้องกับความปลอดภัย มีอินพุตดิจิทัล 16 ช่อง และเอาต์พุตแบบพัลส์ 4 ช่อง สำหรับตรวจสอบสายสัญญาณขาเข้า สามารถขยายการทำงานของคอนโทรลเลอร์ HIMatrix หรือ HIMax ผ่านทาง safeethernet และมีพอร์ต Ethernet RJ-45 สองพอร์ต อุปกรณ์ I/O ระยะไกลนี้ต้องเชื่อมต่อกับคอนโทรลเลอร์ และไม่สามารถรันโปรแกรมของผู้ใช้ได้

อินพุตดิจิทัล16 ช่อง
แพลตฟอร์มฮิแมทริกซ์
เครือข่ายปลอดภัยอีเธอร์เน็ต
จัดหา24 โวลต์กระแสตรง
ผู้ผลิตฮิมา
เงื่อนไข / การรับประกันสินค้าใหม่แท้ · รับประกัน 1 ปี
การรับรองมาตรฐาน ISOผลิตภัณฑ์ที่ได้รับการรับรองมาตรฐาน ISO
การตรวจสอบ● จะส่งรูปภาพและวิดีโอสินค้าให้หลังจากสอบถามข้อมูลเรียบร้อยแล้ว
ขอใบเสนอราคา
  • ยี่ห้อ :

    HIMA
  • ส่วนจำนวน :

    F3423
  • คำอธิบาย :

    Planar F 8-fold relay amplifier
การค้นหานางแบบค้นหาหมายเลขชิ้นส่วนที่ต้องการเปิดหน้าผลิตภัณฑ์ Moore Automation ที่ตรงกับความต้องการของคุณมากที่สุดโดยตรง
ข้อมูลผลิตภัณฑ์ ● อินพุตดิจิทัลเพื่อความปลอดภัย 16 ช่องสัญญาณ พร้อมระบบรีโมท I/O
ฮิมา ฮิมาทริกซ์ รีโมท ไอ/โอ

ฮิมาทริกซ์ เอฟ1 ดีไอ 16 01

อินพุตดิจิทัลเพื่อความปลอดภัย

ฮิมาทริกซ์ · อินพุตดิจิทัล 16 ช่อง · อีเธอร์เน็ตปลอดภัย

บทบาทของผลิตภัณฑ์
ฮิมาทริกซ์ เอฟ1 ดีไอ 16 01 เป็นอุปกรณ์ I/O ระยะไกลที่เกี่ยวข้องกับความปลอดภัย มีอินพุตดิจิทัล 16 ช่องที่ไม่แยกทางไฟฟ้า ทำหน้าที่ส่งสถานะอินพุตไปยังคอนโทรลเลอร์ HIMatrix หรือ HIMax ที่เชื่อมต่อผ่าน safeethernet และมีเอาต์พุตแบบพัลส์ 4 ช่องเพื่อรองรับการตรวจสอบการควบคุมสายสัญญาณที่กำหนดค่าไว้
บริบททางเทคนิค
เดอะ ฮิมาทริกซ์ เอฟ1 ดีไอ 16 01 การรับส่งข้อมูลระยะไกล (Remote I/O) ไม่สามารถรันโปรแกรมของผู้ใช้ได้ และไม่รองรับการทำงานแบบหลายมาสเตอร์ หน้าสัมผัสแบบไม่มีศักย์ไฟฟ้าสามารถใช้แหล่งจ่ายไฟเซ็นเซอร์ที่ป้องกันการลัดวงจรได้ สัญญาณที่ใช้พลังงานจากภายนอกจำเป็นต้องมีกราวด์อินพุตที่เหมาะสม ข้อผิดพลาดของอินพุตที่ตรวจพบจะถูกจัดการในสถานะ LOW ที่ปลอดภัย
👩‍💼
ต้องการราคาที่ดีที่สุดใช่ไหม?
ฟริดา
หัวหน้าทีมขาย 🏆
อีเมลsales5@mooreplc.com วอทส์แอป+86 153 5940 8275
คุณลักษณะอ้างอิงของผู้ผลิต HIMA

ข้อกำหนดทางเทคนิค

HIMATRIX F1 DI 16 01 ↗
ฮิมาทริกซ์ เอฟ1 ดีไอ 16 01

ข้อมูลผลิตภัณฑ์โดยสรุป

ขยายส่วนต่างๆ เพื่อตรวจสอบสัญญาณอินพุต พลังงาน เครือข่าย และข้อมูลการติดตั้ง

ความสูง114 มม.
ความกว้าง152 มม.
ความลึก66 มม.
น้ำหนัก0.7 กก.
ขนาดของตัวอาคาร

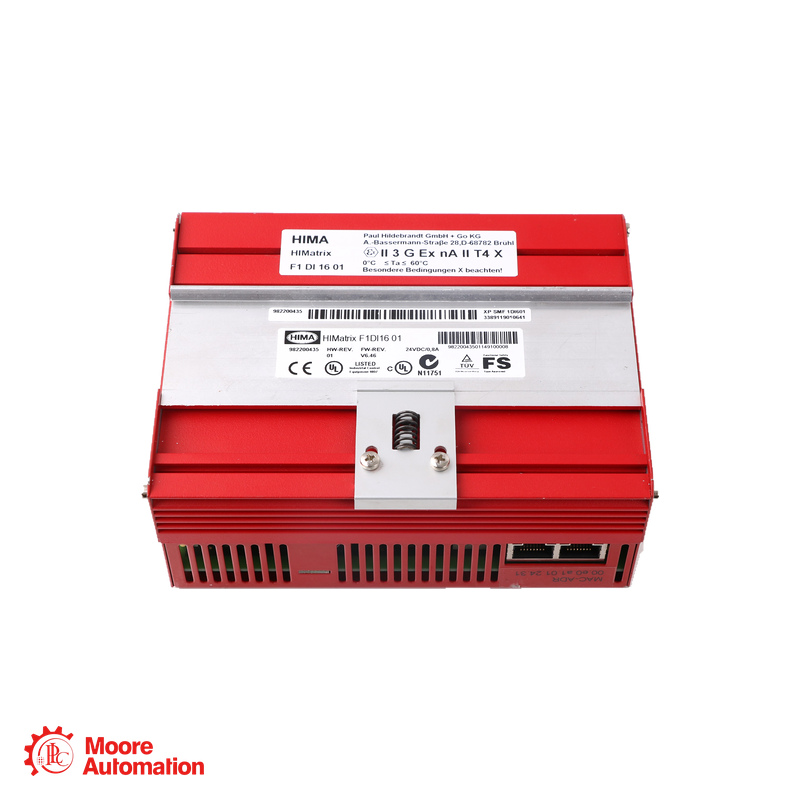

ขนาดสูงสุดที่ระบุไว้ไม่รวมปลั๊ก: ความกว้างรวมถึงสกรูยึดตัวเรือน ความสูงรวมถึงสลักยึด และความลึกรวมถึงสกรูต่อสายดิน ฮิมาทริกซ์ เอฟ1 ดีไอ 16 01 ติดตั้งในแนวนอนบนราง DIN ขนาด 35 มม.

ผู้ผลิตฮิมา
แบบจำลองที่แน่นอนฮิมาทริกซ์ เอฟ1 ดีไอ 16 01
ประเภทผลิตภัณฑ์อินพุตดิจิทัลเพื่อความปลอดภัย รีโมท I/O
ข้อมูลป้อนเข้าที่เกี่ยวข้องกับความปลอดภัย16, ไม่แยกทางไฟฟ้า
สัญญาณสูง15–30 โวลต์กระแสตรง; อย่างน้อย 2 มิลลิแอมป์ ที่ 15 โวลต์
สัญญาณต่ำแรงดันไฟสูงสุด 5 โวลต์กระแสตรง; กระแสไฟสูงสุด 1.5 มิลลิแอมป์
เวลาสลับอินพุต250 ไมโครวินาที
แรงดันไฟฟ้าใช้งาน24 VDC, −15% ถึง +20%; ริปเปิล ≤15%
กระแสไฟสูงสุด0.8 A; ฟิวส์หน่วงเวลาภายนอก 10 A
อุณหภูมิในการใช้งาน/การจัดเก็บ0 ถึง +60 °C / −40 ถึง +85 °C
อินเทอร์เฟซอีเธอร์เน็ตสวิตช์ในตัว 2 × RJ-45, 10/100Base-T
การสื่อสารด้านความปลอดภัยปลอดภัยอีเธอร์เน็ต
การติดตั้งติดตั้งในแนวนอนบนราง DIN ขนาด 35 มม.
การป้องกันโครงสร้างกล่องโลหะ IP20
เอาต์พุตแบบพัลส์4; สำหรับการตรวจสอบสายอินพุต ไม่ใช่การควบคุมแอคชูเอเตอร์ด้านความปลอดภัย
ฟังก์ชันควบคุมสายการตรวจจับการลัดวงจรและการเปิดวงจรที่สามารถกำหนดค่าได้
เครื่องมือการเขียนโปรแกรมSILworX สำหรับ OS เวอร์ชัน 7 ขึ้นไป; ELOP II Factory สำหรับเวอร์ชันก่อน 7

แหล่งที่มา: คู่มือการใช้งาน HIMA HI 800 153 E, F1 DI 16 01, ฉบับแก้ไข 1.01, ส่วนที่ 3.1–3.5 และ 4.1–4.2 ช่วงการทำงานมาตรฐาน F1 DI 16 01: 0 ถึง +60 °C

คำถามที่พบบ่อย

HIMATRIX F1 DI 16 01 คำถามที่พบบ่อยทางเทคนิค

ฮิมาทริกซ์ เอฟ1 ดีไอ 16 01 เป็นอุปกรณ์ I/O ระยะไกล ไม่ใช่ตัวควบคุมแอปพลิเคชันแบบสแตนด์อโลน มันแลกเปลี่ยนข้อมูลอินพุตกับตัวควบคุม HIMatrix หรือ HIMax ผ่านทาง safeethernet โดยตัวควบคุมที่เชื่อมต่อจะประมวลผลโปรแกรมของผู้ใช้

ฮิมาทริกซ์ เอฟ1 ดีไอ 16 01 มีอินพุตดิจิทัลที่เกี่ยวข้องกับความปลอดภัย 16 ช่อง สำหรับสัญญาณสัมผัสหรือสัญญาณจ่ายไฟ ระบุค่า HIGH ที่ 15–30 VDC และค่า LOW ที่ไม่เกิน 5 VDC อินพุตเหล่านี้ไม่ได้แยกทางไฟฟ้าออกจากกัน

ฮิมาทริกซ์ เอฟ1 ดีไอ 16 01 มีเอาต์พุตแบบพัลส์สี่ช่องสำหรับควบคุมสายอินพุตที่กำหนดค่าไว้ เอาต์พุตเหล่านี้ช่วยตรวจจับข้อผิดพลาดในการเดินสายไฟ และไม่ควรนำไปใช้เป็นเอาต์พุตแอคชูเอเตอร์ที่เกี่ยวข้องกับความปลอดภัย

ฮิมาทริกซ์ เอฟ1 ดีไอ 16 01 มีอินเทอร์เฟซ RJ-45 10/100Base-T สองช่องพร้อมสวิตช์ในตัว การสื่อสารขาเข้าที่เกี่ยวข้องกับความปลอดภัยใช้ SafeEthernet โดยต้องกำหนดค่าการเชื่อมต่อคอนโทรลเลอร์ในเครื่องมือทางวิศวกรรมที่เกี่ยวข้อง

ฮิมาทริกซ์ เอฟ1 ดีไอ 16 01 ใช้ SILworX กับระบบปฏิบัติการ CPU เวอร์ชัน 7 หรือใหม่กว่า และ ELOP II Factory กับเวอร์ชันก่อนหน้า ระบบปฏิบัติการที่ติดตั้งและเวอร์ชันของบทความจะเป็นตัวกำหนดเครื่องมือที่เหมาะสม

ฮิมาทริกซ์ เอฟ1 ดีไอ 16 01 เป็นรุ่นมาตรฐาน 0 ถึง +60 °C HIMA ระบุรุ่น F1 DI 16 011 แยกต่างหากสำหรับช่วงอุณหภูมิ −20 ถึง +60 °C พร้อมสารเคลือบป้องกัน รุ่น ELOP II Factory และ SILworX มีหมายเลขสินค้าที่แตกต่างกัน

ติดต่อผู้เชี่ยวชาญผลิตภัณฑ์

ตรวจสอบการตั้งค่าของคุณด้วย Frida

โปรดแจ้งหมายเลขคำสั่งซื้อและรายละเอียดการใช้งานทั้งหมด เพื่อตรวจสอบความเข้ากันได้ ความพร้อมใช้งาน และระยะเวลาในการจัดส่ง

เลือกวิธีการติดต่อโดยตรง
เอกสารข้อมูลอย่างเป็นทางการ

ข้อมูลผลิตภัณฑ์สำหรับ
ฮิมาทริกซ์ เอฟ1 ดีไอ 16 01

สถานะเอกสารอย่างเป็นทางการจากผู้ผลิตสำหรับ HIMA HIMATRIX F1 DI 16 01

สถานะเอกสารข้อมูลอย่างเป็นทางการ

ไม่พบเอกสารข้อมูลผลิตภัณฑ์อย่างเป็นทางการของ HIMATRIX F1 DI 16 01 ในเอกสารสาธารณะของผู้ผลิต หากต้องการเอกสารผลิตภัณฑ์และรายละเอียดความเข้ากันได้ โปรดติดต่อผู้เชี่ยวชาญด้านผลิตภัณฑ์ Frida

ติดต่อฟรีดา

ติดต่อเพื่อขอรับความช่วยเหลือ

โปรดส่งข้อมูลรุ่นรถ จำนวน และคำถามทางเทคนิคหรือคำถามเกี่ยวกับการสั่งซื้อของคุณมาด้วย

ข้อมูลทางเทคนิค: HIMA HI 800 153 E, F1 DI 16 01 คู่มือการใช้งาน, ฉบับแก้ไข 1.01 ไม่พบไฟล์ PDF คู่มือที่ผู้ผลิตจัดทำขึ้นโดยตรงในคลังดาวน์โหลดสาธารณะ

ความสัมพันธ์ของระบบ

HIMATRIX F1 DI 16 01 ขยายขีดความสามารถของคอนโทรลเลอร์ HIMatrix และ HIMax อย่างไร

ฮิมาทริกซ์ เอฟ1 ดีไอ 16 01 เป็นอุปกรณ์รับสัญญาณดิจิทัลเพื่อความปลอดภัยแบบ 16 ช่องสัญญาณ สำหรับควบคุมระยะไกล (Remote I/O) โดยจะส่งสถานะการรับสัญญาณจากภาคสนามไปยังตัวควบคุมที่เชื่อมต่อผ่านทาง SafeEthernet อุปกรณ์นี้ไม่ได้เรียกใช้งานแอปพลิเคชันของตัวควบคุมเอง

ข้อมูลป้อนเข้าภาคสนามอินพุตดิจิทัล 16 ช่องการได้มาซึ่งทรัพย์สินที่เกี่ยวข้องกับความปลอดภัย
→
การสื่อสารปลอดภัยอีเธอร์เน็ตพอร์ต RJ-45 จำนวน 2 พอร์ต · 10/100Base-T
→
ตรรกะควบคุมไฮแมทริกซ์ / ไฮแม็กซ์ดำเนินการโดยตัวควบคุมที่เชื่อมต่ออยู่
ความสัมพันธ์ของระบบ:อุปกรณ์ I/O ระยะไกลจะรับสถานะอินพุตจากภาคสนามและแลกเปลี่ยนข้อมูลผ่านทาง safeethernet จากนั้นตัวควบคุมความปลอดภัยที่เกี่ยวข้องจะประมวลผลค่าเหล่านั้นในแอปพลิเคชันของตน
ขอบเขตการใช้งาน

แผนผังการใช้งานสำหรับ HIMATRIX F1 DI 16 01

อินพุตหยุดฉุกเฉินรับสถานะหน้าสัมผัสหยุดฉุกเฉินด้วยการควบคุมสายที่กำหนดค่าไว้
การขยายข้อมูลด้านความปลอดภัยเพิ่มระดับอินพุตดิจิทัลของคอนโทรลเลอร์ HIMatrix หรือ HIMax
ฮิแมทริกซ์ รีโมท อินพุต/เอาต์พุตฮิมาทริกซ์ เอฟ1 ดีไอ 16 01อินพุตดิจิทัลที่เกี่ยวข้องกับความปลอดภัย 16 รายการ · safeethernet
อินพุต/เอาต์พุตความปลอดภัยแบบกระจายถ่ายโอนสถานะสนามระยะไกลไปยังตัวควบคุมความปลอดภัยที่เกี่ยวข้อง
การตรวจสอบสายขาเข้าใช้เอาต์พุตแบบพัลส์สำหรับการตรวจจับการลัดวงจรและการเปิดวงจรที่กำหนดค่าไว้
