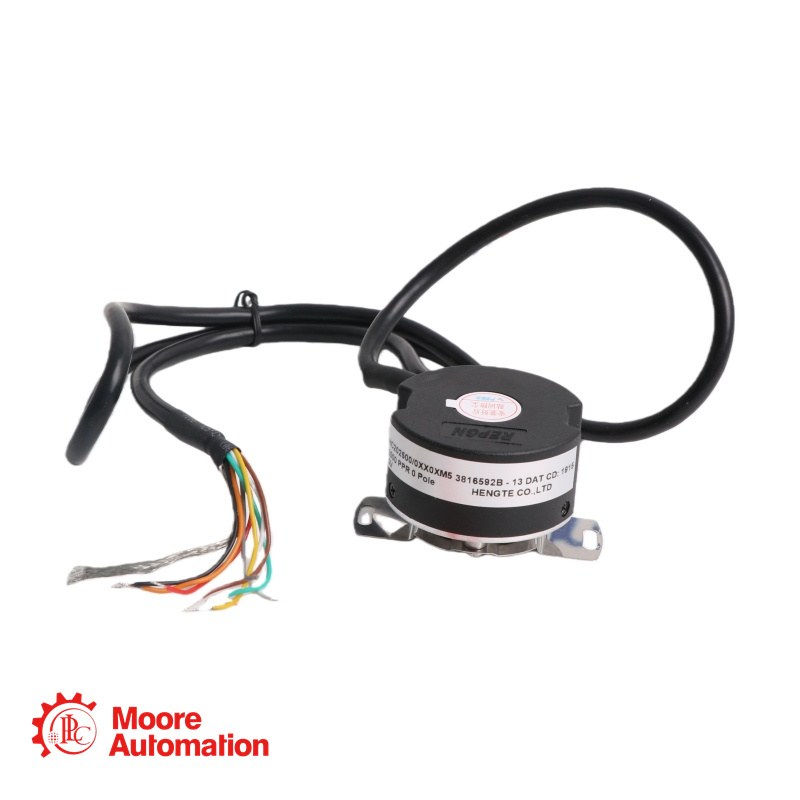

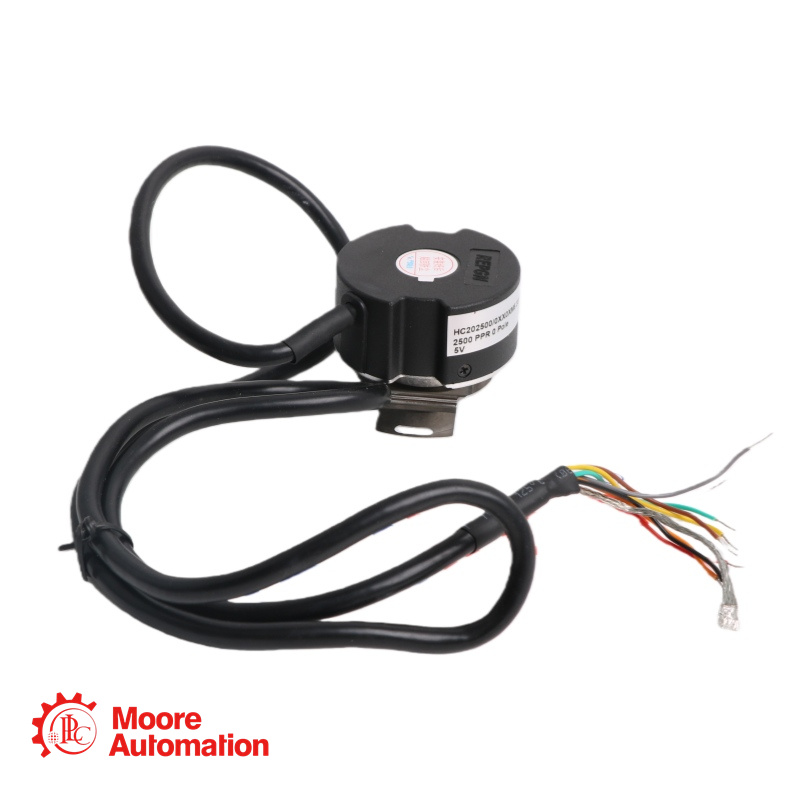

ตัวเข้ารหัสแบบเพิ่มค่า HENGSTLER HC202500/0XX0AJ2

คำอธิบายโดยละเอียด

ตัวเข้ารหัสเฮงสท์เลอร์ HC202500/0XX0AJ2 เป็นส่วนหนึ่งของซีรีส์ HC20 ซึ่งเป็นตระกูลของตัวเข้ารหัสแบบหมุนเชิงแสงประสิทธิภาพสูง ขนาดกะทัดรัด และมีเพลาแบบกลวง รุ่น HC202500 นี้ได้รับการออกแบบมาเพื่อเป็นโซลูชันการป้อนกลับมอเตอร์อเนกประสงค์สำหรับมอเตอร์สเต็ปเปอร์ มอเตอร์เซอร์โว และมอเตอร์ DC แบบไร้แปรงถ่าน (BLDC)

พารามิเตอร์ผลิตภัณฑ์

ยี่ห้อ/รุ่น: HENGSTLER ENCODER HC202500/0XX0AJ2 ตัวเข้ารหัสแบบเพิ่มค่า (INCREMENTAL ENCODERS)
ประเภท: ตัวเข้ารหัสแบบหมุนเชิงแสงแบบเพิ่มค่า พร้อมตัวเลือกการสลับกระแส
เทคโนโลยี: ระบบออปติคอลพร้อมวงจร ASIC แบบ Phased Array
ความละเอียดในการเพิ่มทีละน้อย: 2500 PPR (พัลส์ต่อรอบ)
ช่องสัญญาณเอาต์พุต: สองช่องสัญญาณแบบควอดราเจอร์ (A, B) พร้อมช่องสัญญาณดัชนี (Z) เป็นตัวเลือกเสริม มีเอาต์พุตเสริมให้เลือกใช้ได้ ขึ้นอยู่กับตัวเลือกทางไฟฟ้า
ความถี่เอาต์พุตสูงสุด: 500 kHz (สำหรับความละเอียด >1024 PPR)
แรงดันไฟฟ้าที่จ่าย: โดยทั่วไปคือ DC 5V ±10% (SELV)
การใช้กระแสไฟฟ้า (ขณะไม่มีโหลด):
เพิ่มทีละน้อยเท่านั้น: สูงสุด 150 mA
การเพิ่มกระแสไฟ + การสลับกระแสไฟ: สูงสุด 175 mA
ความแม่นยำ:
การปรับทีละน้อย: สูงสุด 40 อาร์คเซคอนด์ จากขอบหนึ่งไปยังอีกขอบหนึ่ง
ความคลาดเคลื่อนในการเปลี่ยนเฟส: สูงสุด ±6 ลิปดา
ค่าความคลาดเคลื่อนของการเบี่ยงเบนของเพลา: สูงสุด ±0.2 มม.
การเคลื่อนที่ตามแนวแกนของเพลา: สูงสุด ±0.8 มม.
ความเร็วเชิงกลสูงสุด: 12,000 รอบต่อนาที (จำกัดโดยความถี่เอาต์พุตสูงสุด)
อุณหภูมิใช้งาน: -40°C ถึง +120°C
อุณหภูมิในการจัดเก็บ: -40°C ถึง +120°C
ความทนทานต่อแรงกระแทก: 100 กรัม เป็นเวลา 6 มิลลิวินาที
ความต้านทานต่อแรงสั่นสะเทือน: 2.5 G, 5 ถึง 2000 เฮิรตซ์
ความชื้นสัมพัทธ์: สูงสุด 98% โดยไม่เกิดการควบแน่น

ข้อมูลเพิ่มเติม

คุณสมบัติหลัก
• ระบบป้อนกลับเซอร์โวมอเตอร์แบบประหยัดด้วย ASIC แบบ Phased Array รุ่นใหม่
• อุณหภูมิใช้งานสูงถึง 120°C จะไม่ส่งผลกระทบต่อประสิทธิภาพของมอเตอร์
• ระบบอ่านค่าโดยตรง PPR สูงสุด 2500 ตัว พร้อมช่องสัญญาณสลับ

ขอบเขตการใช้งาน

ตัวเข้ารหัสเฮงสท์เลอร์ HC202500/0XX0AJ2 ตัวเข้ารหัสแบบเพิ่มค่า (Incremental Encoders) ถูกนำไปใช้ในด้านต่างๆ เช่น ไดรฟ์มอเตอร์เซอร์โวและ BLDC ระบบมอเตอร์สเต็ปเปอร์ หุ่นยนต์, ยานพาหนะนำทางอัตโนมัติ (AGV), หน่วยหยิบและวาง, เครื่องจักรบรรจุภัณฑ์และการพิมพ์ อุปกรณ์การผลิตเซมิคอนดักเตอร์ การแพทย์และห้องปฏิบัติการ

คำถามที่พบบ่อย

ถาม: มีจำนวนขั้วการสลับกระแสไฟฟ้าเท่าใดบ้างสำหรับ HC202500/0XX0AJ2?
เอ: เดอะ HC202500/0XX0AJ2 รองรับมอเตอร์แบบ 4, 6, 8 หรือ 10 ขั้ว
ถาม: ฉันจะปรับสัญญาณการสลับกระแสให้ตรงกับขั้วแม่เหล็กของมอเตอร์โดยใช้... HC202500/0XX0AJ2?
A:เดอะ HC202500/0XX0AJ2 มีระบบยึดแบบคลิปสปริงที่ช่วยให้สามารถปรับหมุนได้ ±20°
ถาม: สามารถ HC202500/0XX0AJ2 สามารถใช้ได้กับทั้งตัวควบคุมแรงดัน 5V และแรงดันสูงกว่าหรือไม่?
A: ชิป HC202500 มาตรฐานทำงานที่แรงดัน 5V ±10%
