สถานีขนส่งฮิมา H7506

ติดต่อเราตามข้อมูลด้านล่างเพื่อรับราคาที่ดีที่สุด
ติดต่อ-- ฟริดา
อีเมล--sales5@mooreplc.com
มือถือ (WhatsApp)-- +86 15359408275

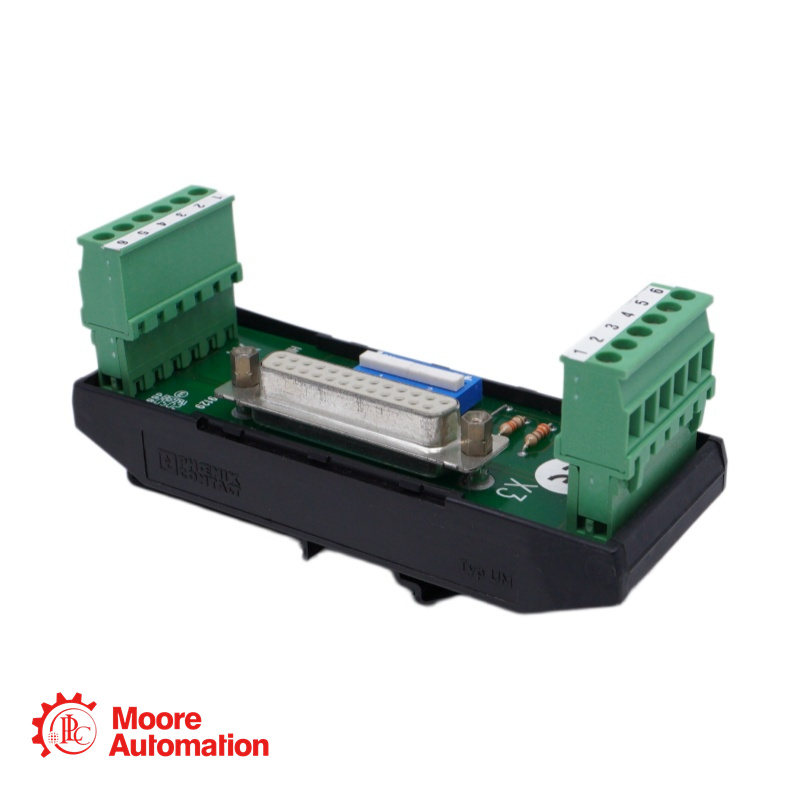

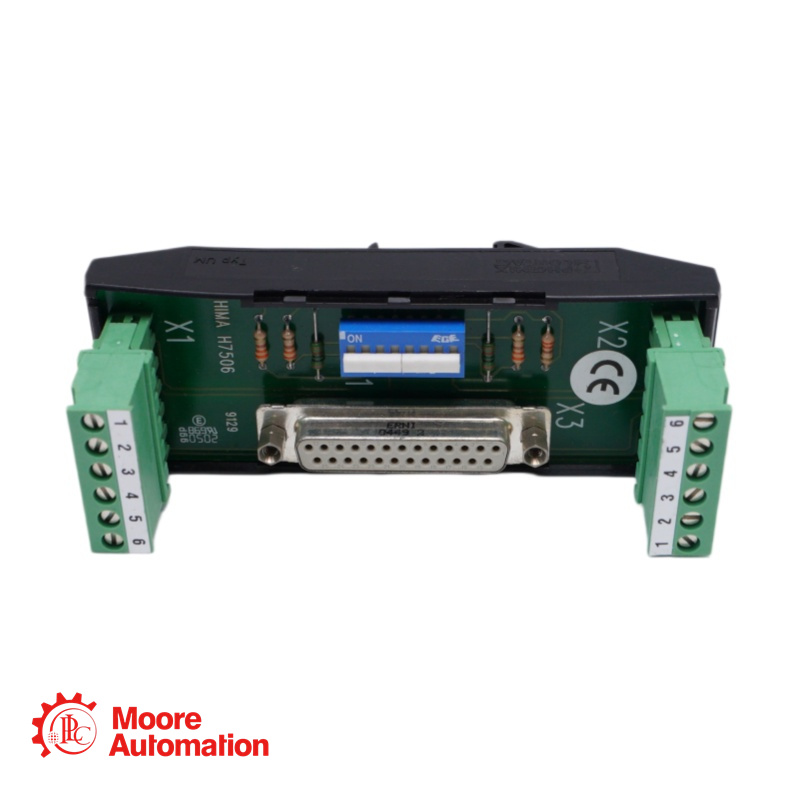

คำอธิบายของ เอช7506

HIMA H7506 เป็นเทอร์มินัลบัสที่ออกแบบมาสำหรับการติดตั้งเครือข่ายการสื่อสาร HIBUS-2 (RS 485) มีซ็อกเก็ต Mini-D 25 พินสำหรับเชื่อมต่ออุปกรณ์แต่ละตัว‑ระบบ PES แบบช่องสัญญาณหรือแบบสำรอง (H41q/H51q) โดยใช้สายเคเบิลข้อมูล BV 7040 และ BV 7046 ทั้งสองแบบ‑การเชื่อมต่อบัสสายไฟทำผ่าน 6 สองชุด‑แคลมป์ปลั๊กขั้ว สวิตช์สองตัวที่ขั้วต่อช่วยให้สามารถเปิดใช้งานตัวต้านทานปลายทางของบัสได้ที่ปลายแต่ละด้านของทั้งสองขั้ว‑บัสสายไฟ

พารามิเตอร์

พิมพ์:สถานีขนส่งสำหรับรถโดยสาร HIBUS‑2 (RS 485)

ประเภทตัวเชื่อมต่อ:1x 25‑พินมินิ‑ซ็อกเก็ต D

สายเคเบิลที่ใช้งานร่วมกันได้:บีวี 7040, บีวี 7046

การเชื่อมต่อสายไฟ:2x 6‑แคลมป์ปลั๊กเสา

หน้าตัดของลวด:สูงสุด 2.5 มม.²

คำถามที่พบบ่อย

H7506 ใช้สำหรับอะไร?

A: ใช้เป็นสถานีปลายทางสำหรับเชื่อมต่อระบบ HIMA PES (H41q/H51q) เข้ากับ HIBUS‑2 (RS 485) เครือข่าย เช่น กับสถานีโปรแกรมเมอร์ (PADT) ที่ใช้การ์ด PC 485 ISA

ทั้ง X2 และ Mini สามารถใช้งานได้หรือไม่‑สามารถใช้ซ็อกเก็ต D พร้อมกันได้เมื่อ H7506 อยู่ที่ปลายสุดของบัสหรือไม่?

A: ไม่ ถ้าวาง H7506 ไว้ที่ปลายสุดของทั้งสอง‑ไม่สามารถเชื่อมต่อบัสสายไฟและแผงขั้วต่อ X2 ได้

ตัวต้านทานปลายทางของบัสทำงานอย่างไร?

A: สวิตช์สองตัวบน H7506 ช่วยให้สามารถเปิดหรือปิดตัวต้านทานปลายทางที่ปลายแต่ละด้านของสายทั้งสองได้‑เดินสายไฟบัสตามความจำเป็น

ต้องใช้รางโปรไฟล์แบบใดในการติดตั้ง?

A: H7506 ติดตั้งบนฐานด้านบน‑รางโปรไฟล์หมวกตามมาตรฐาน DIN 46277

ควรใช้สายไฟขนาดใดกับ 6‑ตัวยึดเสา?

A: ตัวหนีบนี้รองรับสายไฟได้ถึง 2.5 มม.².
