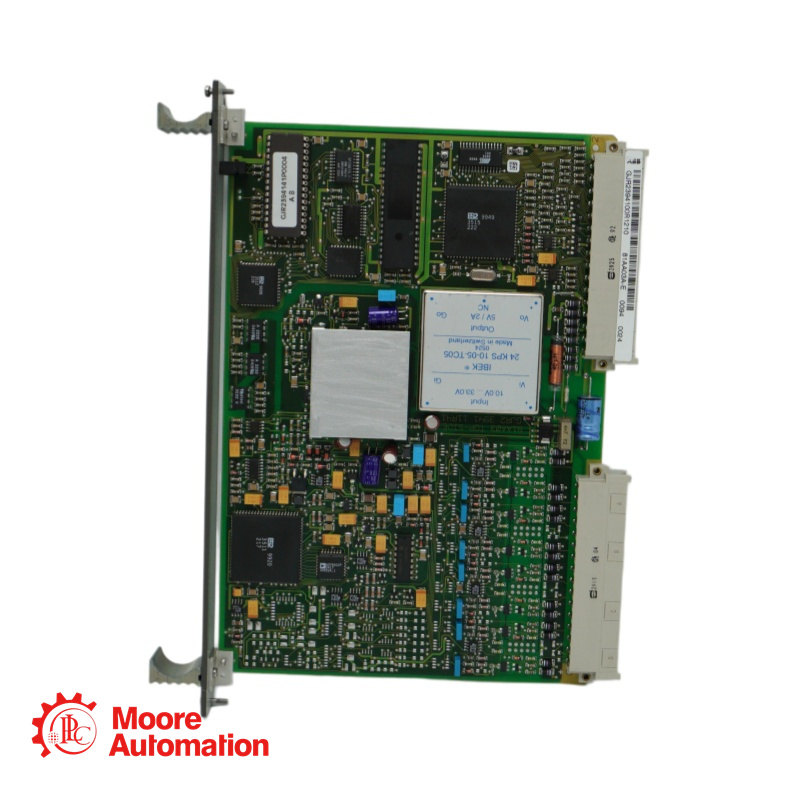

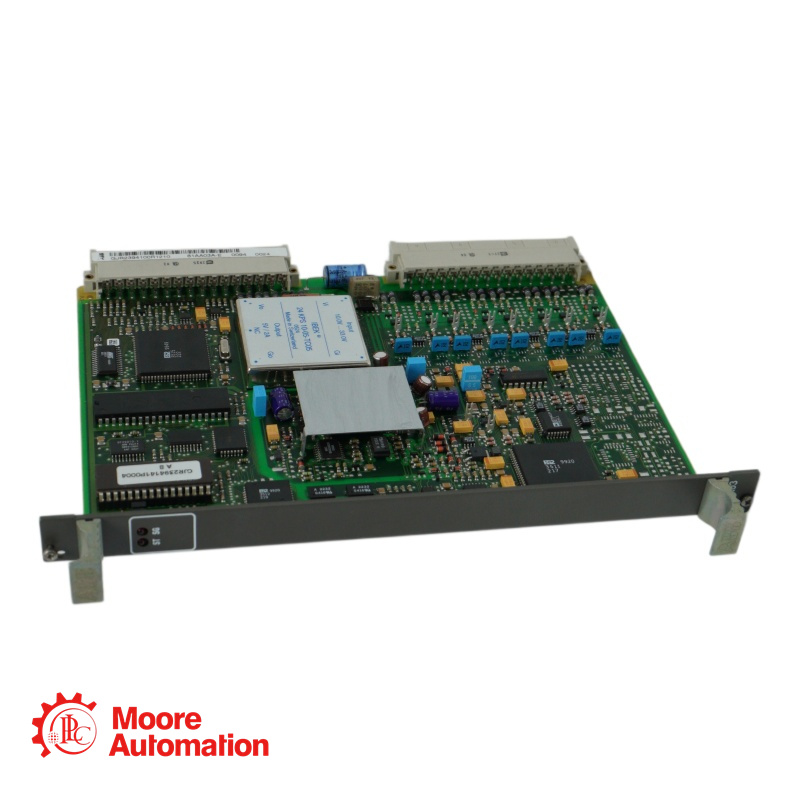

โมดูลเอาต์พุตอะนาล็อก GJR2394100R1210 81AA03C-E - ABB

พารามิเตอร์

ข้อกำหนด

ผู้ผลิต

เอบีบี

หมายเลขรุ่น

81AA03ซีอี

รหัสสั่งซื้อ / หมายเลขชิ้นส่วน

GJR2394100R1210

ประเภทผลิตภัณฑ์

โมดูลอินพุต/เอาต์พุตแบบอนาล็อก

ความเข้ากันได้ของระบบ

โปรคอนโทรล ซีรีส์ P14

อินพุตแบบอนาล็อก (AI)

4 ช่องสัญญาณ

เอาต์พุตแบบอนาล็อก (AO)

2 ช่องสัญญาณ

ช่วงสัญญาณอินพุต

0–10V, ±10V, 0–20mA, 4–20mA (สามารถกำหนดค่าได้ต่อช่องสัญญาณ)

ช่วงสัญญาณเอาต์พุต

0–10V, ±10V, 0–20mA, 4–20mA (สามารถกำหนดค่าได้ต่อช่องสัญญาณ)

ปณิธาน

12 บิต (อินพุต) / 12 บิต (เอาต์พุต)

ความแม่นยำ

ความคลาดเคลื่อน ±0.1% ของค่าเต็มสเกล ที่อุณหภูมิ 25°C

อัตราการอัปเดต

10 มิลลิวินาที (ทุกช่องสัญญาณ)

ABB มีอินพุตและเอาต์พุตแบบอนาล็อกกี่ตัว GJR2394100R1210 81AA03C-E จัดเตรียม?

โมดูลนี้มีช่องสัญญาณอินพุตแบบอนาล็อก 4 ช่อง และช่องสัญญาณเอาต์พุตแบบอนาล็อก 2 ช่อง ซึ่งให้การกำหนดค่าที่สมดุลสำหรับวงจรควบคุมกระบวนการทั่วไปที่ต้องการการป้อนกลับจากเซ็นเซอร์และการควบคุมแอคทูเอเตอร์

รองรับช่วงสัญญาณใดบ้าง?

ทั้งอินพุตและเอาต์พุตสามารถกำหนดค่าช่วงได้:
แรงดันไฟฟ้า: 0–10V, ±10V
กระแสไฟ: 0–20mA, 4–20mA
แต่ละช่องสัญญาณสามารถกำหนดค่าได้อย่างอิสระเพื่อให้ตรงกับอุปกรณ์ภาคสนามที่เชื่อมต่ออยู่

สามารถใช้ 81AA03C-E กับตัวส่งสัญญาณแบบใช้ไฟเลี้ยงลูป 4–20mA ได้หรือไม่?

ใช่แล้ว อินพุตแบบอนาล็อกรองรับสัญญาณกระแส 4–20mA และสามารถจ่ายไฟให้กับตัวส่งสัญญาณแบบสองสายได้ เมื่อตั้งค่าอย่างถูกต้องกับแหล่งจ่ายไฟภายนอก หรือเมื่อใช้คุณสมบัติการจ่ายไฟแบบวนซ้ำเสริมของโมดูล (ขึ้นอยู่กับการกำหนดค่าการต่อปลายสาย)

81AA03C-E กับ 81AA03E แตกต่างกันอย่างไร?

81AA03C-E คือรุ่นปรับปรุงล่าสุดที่มีการวินิจฉัยที่ดียิ่งขึ้น ความแม่นยำที่เพิ่มขึ้นในช่วงอุณหภูมิการทำงาน และการจัดหาชิ้นส่วนที่ทันสมัยขึ้นเพื่อยืดอายุการใช้งาน โมดูลนี้ยังคงรักษาความเข้ากันได้ทางฟังก์ชันกับโมดูลซีรีส์ 81AA03 รุ่นก่อนหน้าภายในระบบ Procontrol P14

อัตราการอัปเดตสำหรับคือเท่าไร GJR2394100R1210 81AA03C-E อินพุตแบบอนาล็อก?

ช่องสัญญาณอินพุตแบบอนาล็อกทั้งหมดจะได้รับการอัปเดตทุกๆ 10 มิลลิวินาที (100 เฮิรตซ์) ซึ่งให้แบนด์วิดท์ที่เพียงพอสำหรับแอปพลิเคชันควบคุมกระบวนการและควบคุมการเคลื่อนไหวส่วนใหญ่
