รีเลย์ควบคุมการทำงานของบัสไวร์ GE MVTP31V1CB0751E

ข้อมูลการติดต่อ

MVTP31V1CB0751E ข้อกำหนด

MVTP31V1CB0751E คำอธิบาย

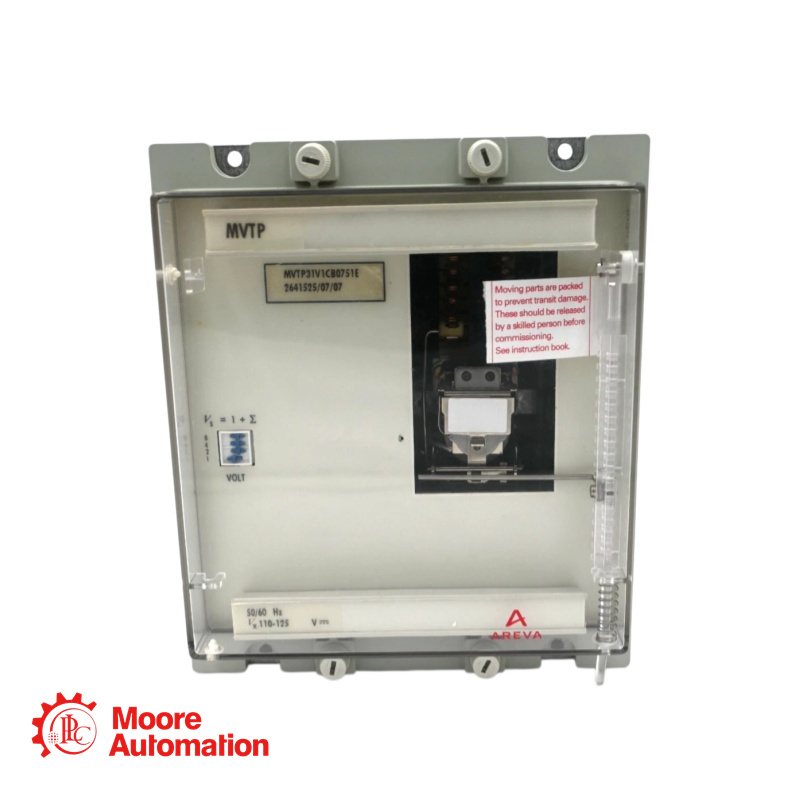

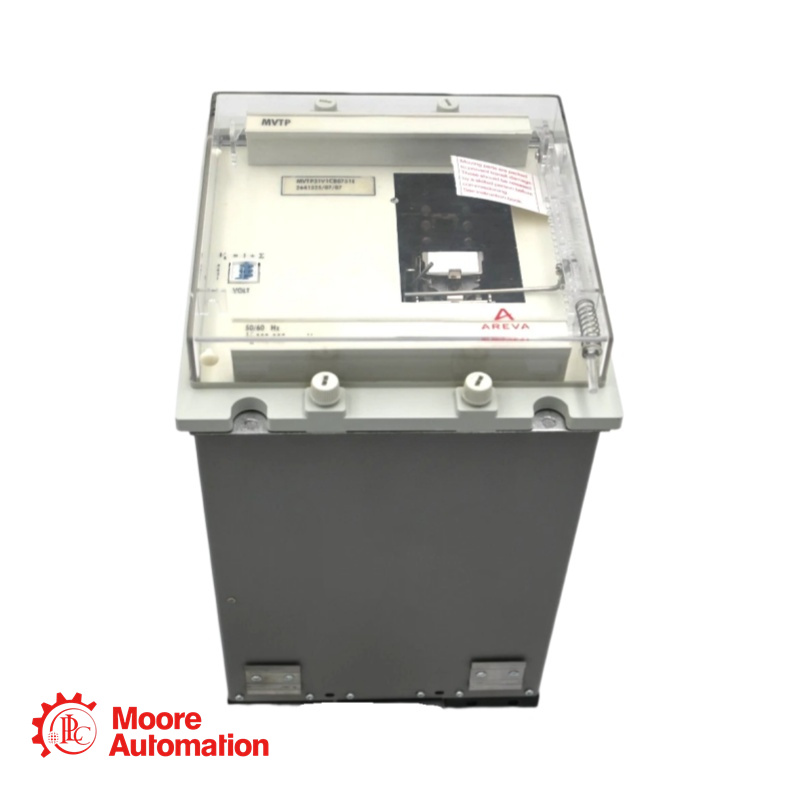

เดอะ MVTP31V1CB0751E เป็นรีเลย์ควบคุมสายบัสสามเฟสชนิด MVTP 31 ที่ผลิตโดย GE Grid Solutions เป็นอุปกรณ์ตรวจสอบที่ใช้เพื่อให้มั่นใจในความสมบูรณ์ของบัสบาร์และระบบป้องกันการลัดวงจรลงดินแบบจำกัด ในการใช้งานป้องกันบัสบาร์ชนิดความต้านทานสูง MVTP31V1CB0751E จัดให้มีการตรวจสอบสายส่งไฟฟ้าอย่างต่อเนื่องในกรณีความต้านทานสูงแผนการป้องกัน ตรวจจับสายบัสที่ขาดวงจร รวมถึงวงจรเปิดอื่นๆหม้อแปลงกระแสไฟฟ้า ในระบบป้องกันการลัดวงจรลงดินเท่านั้น จะใช้รีเลย์เฟสเดียว รีเลย์ MVTP มีช่วงการตั้งค่า 1-16 V ซึ่งปรับได้โดยใช้สวิตช์ DIL บนแผงด้านหน้า รีเลย์มีพิกัดแรงดันใช้งานต่อเนื่องที่ 600 V rms และไม่มีส่วนประกอบภายนอก
จำเป็นต้องมีการตรวจสอบแรงดันไฟฟ้ากระแสสลับขาเข้าอย่างต่อเนื่อง และเมื่อแรงดันไฟฟ้าเกินระดับที่ตั้งไว้ล่วงหน้าตามวิธีการตั้งค่าปลั๊ก รีเลย์ขาออกจะทำงานหลังจากหน่วงเวลาสามหรือสิบวินาที
โดยปกติแล้ว หน้าสัมผัสรีเซ็ตด้วยมือของรีเลย์เอาต์พุตจะเชื่อมต่ออยู่กับสายบัส
ระบบป้องกันบัสบาร์จึงลัดวงจรรีเลย์ป้องกันบัสบาร์และทำให้...
การป้องกันบริเวณที่เกี่ยวข้องไม่ทำงาน บนรีเลย์เอาต์พุตเดียวกันจะมีหน้าสัมผัสแบบรีเซ็ตด้วยมือสำหรับวัตถุประสงค์ในการแจ้งเตือน การทำงานของรีเลย์จะแสดงโดยธงกลไกที่สามารถรีเซ็ตด้วยมือได้

MVTP31V1CB0751E ชื่อเรียกอื่น

MVTP31V1CB0751E คำถามที่พบบ่อย

หน้าที่หลักของสิ่งนี้คืออะไร MVTP31V1CB0751E ผลัดกัน?

MVTP31 เป็นรีเลย์ตรวจสอบสายส่งไฟฟ้าที่ใช้ในระบบป้องกันบัสบาร์ที่มีความต้านทานสูง ทำหน้าที่ตรวจสอบสายส่งไฟฟ้าและหม้อแปลงกระแสหลักอย่างต่อเนื่องเพื่อตรวจจับสภาวะวงจรเปิด เพื่อให้มั่นใจได้ถึงความสมบูรณ์และความพร้อมใช้งานของระบบป้องกัน

ช่วงการตั้งค่าแรงดันไฟฟ้าของอุปกรณ์นี้คือเท่าใด MVTP31V1CB0751E?

รีเลย์นี้มีช่วงการตั้งค่าตั้งแต่ 1 ถึง 16 V rms ซึ่งสามารถปรับได้ทีละ 1 V โดยใช้สวิตช์ DIL ที่แผงด้านหน้า

ค่าความร้อนของสิ่งนี้คือเท่าไร MVTP31V1CB0751E ผลัดกัน?

รีเลย์นี้สามารถรับแรงดันไฟได้ต่อเนื่องที่ 600 V rms ต่อเฟสพร้อมกันทั้งสามเฟส และสามารถทนแรงดันไฟ 2 kV rms ต่อเฟสได้พร้อมกันเป็นเวลา 3 วินาที

มีเวลาหน่วงในการให้บริการแบบใดบ้าง?

เวลาหน่วงในการทำงานถูกกำหนดไว้ที่ 3 วินาทีหรือ 10 วินาที โดยสามารถเลือกได้ตามการตั้งค่า

ถามว่า... MVTP31V1CB0751E จำเป็นต้องใช้ตัวต้านทานภายนอกหรือไม่?

ไม่ รีเลย์ MVTP ไม่ต้องการส่วนประกอบภายนอกหรือตัวต้านทานใดๆ ทำให้การติดตั้งง่ายขึ้นและลดพื้นที่ที่ต้องการในแผงควบคุม
