รีเลย์ควบคุมการจ่ายไฟ GE Multilin 750-P5-G5-S5-HI-A20-REH
รีเลย์ควบคุมการจ่ายไฟ GE Multilin 750-P5-G5-S5-HI-A20-REH
รีเลย์ควบคุมการจ่ายไฟ GE Multilin 750-P5-G5-S5-HI-A20-REH

รีเลย์ควบคุมการจ่ายไฟ GE Multilin 750-P5-G5-S5-HI-A20-REH

GE MULTILIN 750 · ระบบป้องกันหัวป้อนอาหารขั้นสูง

750-P5-G5-S5-HI-A20-REH

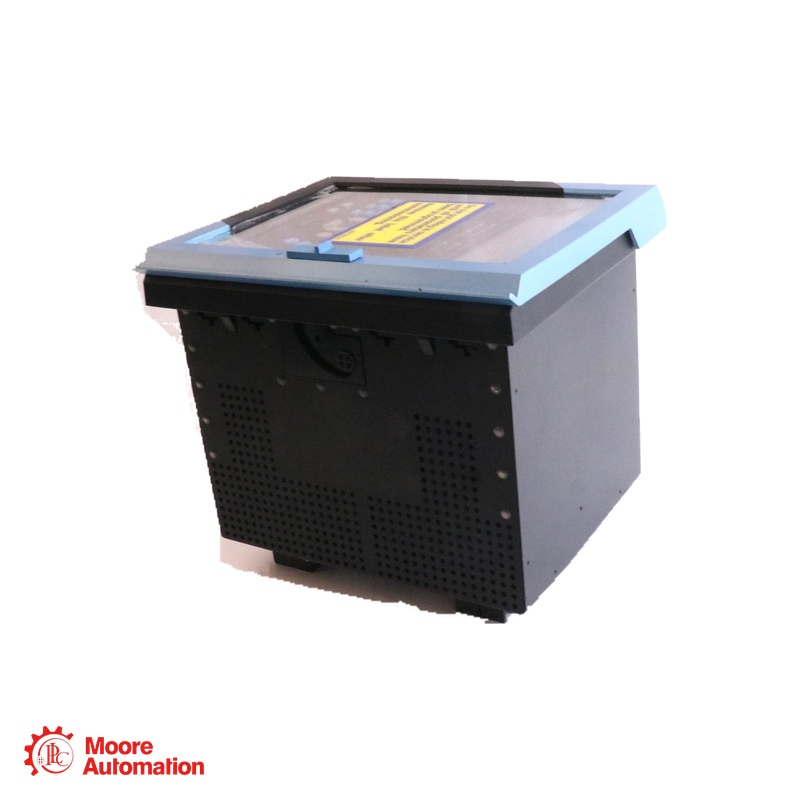

750-P5-G5-S5-HI-A20-REH เป็นรีเลย์ควบคุมการจ่ายไฟ GE Multilin 750 ที่กำหนดค่าด้วยอินพุตกระแสเฟส 5 A, กระแสซีเควนซ์ศูนย์ และกระแสกราวด์ที่ไวต่อการเปลี่ยนแปลง รหัสสั่งซื้อจะเลือกกำลังควบคุมช่วงสูง เอาต์พุตอะนาล็อก 4–20 mA จำนวน 8 ช่อง ไฟ LED สีแดงแสดงสถานะเบรกเกอร์ปิด จอแสดงผลที่ได้รับการปรับปรุง และการเคลือบป้องกันสภาพแวดล้อมที่รุนแรง

ประเภทผลิตภัณฑ์รีเลย์ป้อนไฟ
แพลตฟอร์มมัลติลิน 750
อินพุต CT5 เอ
เอาต์พุตอนาล็อก8 × 4–20 mA
ผู้ผลิตGE
เงื่อนไข / การรับประกันสินค้าใหม่แท้ · รับประกัน 1 ปี
การรับรองมาตรฐาน ISOผลิตภัณฑ์ที่ได้รับการรับรองมาตรฐาน ISO
การตรวจสอบ● จะส่งรูปภาพและวิดีโอสินค้าให้หลังจากสอบถามข้อมูลเรียบร้อยแล้ว
ขอใบเสนอราคา
การค้นหานางแบบค้นหาหมายเลขชิ้นส่วนที่ต้องการเปิดหน้าผลิตภัณฑ์ Moore Automation ที่ตรงกับความต้องการของคุณมากที่สุดโดยตรง
GE ● การป้องกันเครื่องป้อนอาหารที่ได้รับการปรับปรุง
มัลติลิน 750

750-P5-G5-S5-HI-A20-REH

รีเลย์ป้อนไฟ

มัลติลิน 750 · ระบบป้องกันตัวป้อนอาหาร · จอแสดงผลขั้นสูง

บทบาทของโมดูล
750-P5-G5-S5-HI-A20-REH มีระบบป้องกัน ควบคุม และวัดค่ากระแสและแรงดันไฟฟ้าในระบบจ่ายไฟ โดยใช้ค่ากระแสและแรงดันไฟฟ้าที่กำหนดค่าไว้
คำอธิบายโดยละเอียด
750-P5-G5-S5-HI-A20-REH ระบบนี้ผสานรวมการป้องกันกระแสเกินทั้งเฟสและกราวด์เข้ากับการวัดกระแสในฟีดเดอร์ การตรวจสอบเบรกเกอร์ และการบันทึกเหตุการณ์ ตัวเลือก P5, G5 และ S5 ระบุอินพุตกระแส 5 A ตัวเลือก HI เลือกแหล่งจ่ายไฟควบคุมช่วงสูง ตัวเลือก A20 ให้เอาต์พุต 4–20 mA จำนวนแปดช่อง ตัวเลือก E เลือกจอแสดงผลขั้นสูง และตัวเลือก H เพิ่มตัวเลือกการเคลือบสำหรับสภาพแวดล้อมทางเคมีที่รุนแรง ตัวเลือกจอแสดงผล E ไม่ได้ระบุตัวเลือก Ethernet T
👩‍💼
ต้องการราคาที่ดีที่สุดใช่ไหม?
ฟริดา
หัวหน้าทีมขาย 🏆
อีเมลsales5@mooreplc.com วอทส์แอป+86 153 5940 8275
รายละเอียดหมายเลขคำสั่งซื้อ

โครงสร้างของเอกสารอ้างอิง 750-P5-G5-S5-HI-A20-REH เป็นอย่างไร

750
รีเลย์ฐานรีเลย์จัดการฟีดเดอร์ 750
P5
อินพุตกระแสเฟส5 เอ
G5
อินพุตกระแสลำดับศูนย์5 เอ
S5
อินพุตกระแสไฟฟ้าแบบไวต่อกราวด์5 เอ
HI
พลังงานควบคุม88–300 โวลต์ดีซี หรือ 70–265 โวลต์แอค, 48–62 เฮิรตซ์
เอ20
เอาต์พุตแบบอนาล็อกเอาต์พุต 4–20 mA จำนวน 8 ช่อง
R
สัญญาณการปิดเบรกเกอร์ไฟ LED สีแดง
E
ตัวเลือกการแสดงผลการแสดงผลที่ได้รับการปรับปรุง
H
การปกป้องสิ่งแวดล้อมการเคลือบป้องกันสภาพแวดล้อมทางเคมีที่รุนแรง
คุณลักษณะอ้างอิงของผู้ผลิต

ข้อกำหนดทางเทคนิค

GE Multilin 750 ↗
รีเลย์ป้อนไฟ 750-P5-G5-S5-HI-A20-REH

ข้อมูลทางวิศวกรรมโดยสรุป

คลิก "+" เพื่อดูรายละเอียดเพิ่มเติม

เฟสซีที5 เอ
พื้นดิน CT5 เอ
เอาต์พุต8
นอกระยะ4–20 มิลลิแอมป์
ตัวเลือกที่เลือก: อินพุตกระแสเฟสและกราวด์ 5 A, เอาต์พุตอะนาล็อก 4–20 mA จำนวน 8 ช่อง, จอแสดงผลที่ได้รับการปรับปรุง และการเคลือบป้องกันสภาพแวดล้อมที่รุนแรง
การกำหนดค่าโมดูล เอกสารอ้างอิงฉบับสมบูรณ์ 750-P5-G5-S5-HI-A20-REH เลือกอินพุตกระแส P5/G5/S5, กำลังไฟ HI, เอาต์พุต A20, ไฟ LED สีแดงแสดงสถานะเบรกเกอร์ปิด, จอแสดงผลที่ได้รับการปรับปรุง และการเคลือบ H รุ่น 750 ไม่มีฟังก์ชันปิดวงจรอัตโนมัติแบบเดียวกับรุ่น 760
ข้อมูลทั่วไป −
ยี่ห้อจีอี มัลติลิน
หมายเลขชิ้นส่วน750-P5-G5-S5-HI-A20-REH
ประเภทผลิตภัณฑ์รีเลย์จัดการฟีดเดอร์
อินพุตกระแสเฟส5 A (P5)
อินพุตกระแสลำดับศูนย์5 A (G5)
อินพุตกระแสไฟฟ้าแบบไวต่อกราวด์5 A (S5)
พลังงานควบคุม +
แหล่งจ่ายไฟ DC, ตัวเลือก HI88–300 โวลต์ดีซี
แหล่งจ่ายไฟ AC, ตัวเลือก HI70–265 โวลต์ AC ที่ความถี่ 48–62 เฮิรตซ์
การควบคุมการใช้พลังงานกำลังไฟปกติ 25 VA; กำลังไฟสูงสุด 35 VA
เอาต์พุตและฮาร์ดแวร์ +
เอาต์พุตแบบอนาล็อกช่อง 4–20 mA จำนวน 8 ช่อง (A20)
สัญญาณการปิดเบรกเกอร์ไฟ LED สีแดง (R)
แสดงจอ LCD ขั้นสูง (E)
ทางเลือกด้านสิ่งแวดล้อมการเคลือบป้องกันสภาพแวดล้อมทางเคมีที่รุนแรง (H)

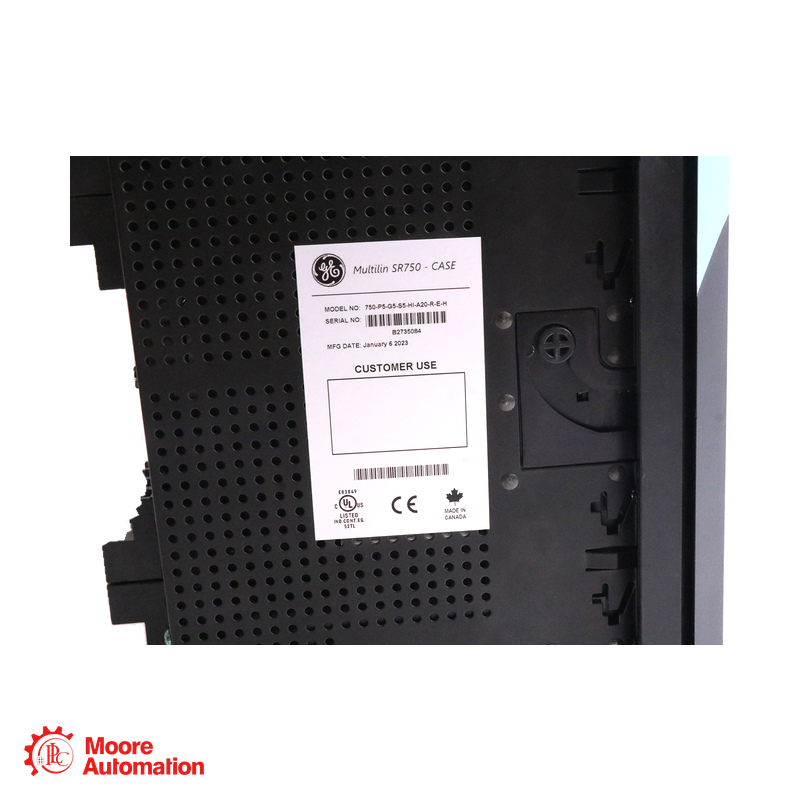

การจัดเรียงคดีรีเลย์แบบดึงออกและกล่องใส่คู่
การสื่อสารแบบอนุกรม +
อินเทอร์เฟซอนุกรมมาตรฐาน: พอร์ต RS232 ด้านหน้าและอินเทอร์เฟซ RS485/RS422 ด้านหลัง E ระบุจอแสดงผลแบบปรับปรุงแล้ว T คือตัวเลือกการสั่งซื้อจอแสดงผลแบบปรับปรุงแล้วพร้อมอีเธอร์เน็ตแยกต่างหาก
แหล่งที่มา: GEK-106471E, คู่มือการใช้งาน 750/760, ส่วนที่ 2–6 รหัสสั่งซื้อ และข้อมูลจำเพาะ; ตารางสั่งซื้อแบบแสดงผลขั้นสูง GE GER-4012
คำถามที่พบบ่อย

คำถามที่ผู้ซื้อถามบ่อยที่สุด

อินพุตปัจจุบันใดบ้างที่ถูกเลือกโดย 750-P5-G5-S5-HI-A20-REH?+

750-P5-G5-S5-HI-A20-REH มีตัวเลือกอินพุตกระแสเฟส P5, ลำดับศูนย์ G5 และกราวด์ไวต่อการเปลี่ยนแปลง S5 โดยแต่ละแบบรองรับกระแสทุติยภูมิของ CT ได้ 5 A

แหล่งจ่ายไฟควบคุมใด 750-P5-G5-S5-HI-A20-REH จำเป็นต้อง?+

750-P5-G5-S5-HI-A20-REH ใช้ตัวเลือกแหล่งจ่ายไฟ HI: 88–300 Vdc หรือ 70–265 Vac ที่ 48–62 Hz ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟที่ใช้ตรงกับข้อมูลบนแผ่นป้ายของรีเลย์

มีเอาต์พุตแบบอนาล็อกกี่ช่อง 750-P5-G5-S5-HI-A20-REH จัดเตรียม?+

750-P5-G5-S5-HI-A20-REH เลือก A20 ซึ่งมีเอาต์พุตอะนาล็อก 4–20 mA จำนวน 8 ช่อง สำหรับปริมาณที่วัดได้ตามการกำหนดค่า

ตัวเลือก E บน 750-P5-G5-S5-HI-A20-REH รวมถึง Ethernet ด้วยหรือไม่?+

750-P5-G5-S5-HI-A20-REH เลือกจอแสดงผลขั้นสูงที่มี E ในตารางการสั่งซื้อของ GE นั้น T คือตัวเลือกจอแสดงผลขั้นสูงที่มีอีเธอร์เน็ตโดยเฉพาะ ส่วน E เพียงอย่างเดียวไม่ได้ระบุพอร์ตนั้น

ตัวเลือก H ในข้อนี้หมายถึงอะไร 750-P5-G5-S5-HI-A20-REH หมายถึง?+

750-P5-G5-S5-HI-A20-REH รวมถึงตัวเลือกการเคลือบแบบคอนฟอร์มอลที่ทนต่อสภาพแวดล้อมทางเคมีที่รุนแรง ตัวเลือกการเคลือบนี้ไม่ได้ทดแทนตัวเรือนรีเลย์และข้อกำหนดในการติดตั้ง

การแก้ไขเพิ่มเติมอื่นๆ ที่มีให้เลือกสำหรับ 750-P5-G5-S5-HI-A20-REH+

ชุดสั่งซื้ออีก 750 ชุดนั้นแตกต่างกันไปในด้านค่า CT, กำลังไฟ, ช่วงเอาต์พุตแบบอนาล็อก, จอแสดงผล และการป้องกันสิ่งแวดล้อม ยังไม่มีการยืนยันรหัสที่สมบูรณ์แตกต่างกันใด ๆ ที่สามารถใช้ทดแทนกันได้ 750-P5-G5-S5-HI-A20-REHเปรียบเทียบทุกตัวเลือกและการกำหนดค่าที่ติดตั้งไว้ก่อนสั่งซื้อ

ติดต่อผู้เชี่ยวชาญผลิตภัณฑ์

ตรวจสอบการตั้งค่าของคุณด้วย Frida

โปรดแจ้งหมายเลขคำสั่งซื้อและรายละเอียดการใช้งานทั้งหมด เพื่อตรวจสอบความเข้ากันได้ ความพร้อมใช้งาน และระยะเวลาในการจัดส่ง

เลือกวิธีการติดต่อโดยตรง
เอกสารข้อมูลผลิตภัณฑ์

ข้อมูลผลิตภัณฑ์สำหรับ
750-P5-G5-S5-HI-A20-REH

สถานะไฟล์ PDF คู่มือการใช้งานอย่างเป็นทางการจากผู้ผลิตสำหรับ GE 750-P5-G5-S5-HI-A20-REH

สถานะเอกสารข้อมูลอย่างเป็นทางการ

ไม่พบไฟล์ PDF คู่มือการใช้งานที่ GE จัดทำขึ้นโดยตรงสำหรับรุ่น 750-P5-G5-S5-HI-A20-REH ในคลังเอกสารสาธารณะของผู้ผลิต หากต้องการคู่มือและเอกสารผลิตภัณฑ์ที่เกี่ยวข้อง โปรดติดต่อผู้เชี่ยวชาญด้านผลิตภัณฑ์ คุณฟริดา

ติดต่อฟรีดา

ติดต่อเพื่อขอรับความช่วยเหลือ

โปรดส่งข้อมูลรุ่นรถ จำนวน และคำถามทางเทคนิคหรือคำถามเกี่ยวกับการสั่งซื้อของคุณมาด้วย

GEK-106471E, คู่มือการใช้งาน 750/760, ส่วนที่ 2–6 รหัสสั่งซื้อ และข้อมูลจำเพาะ; ตารางสั่งซื้อแบบแสดงผลขั้นสูง GE GER-4012

ความสัมพันธ์ของระบบ GE MULTILIN 750

วิธีการใช้งาน 750-P5-G5-S5-HI-A20-REH กับระบบควบคุม Multilin 750

GE เป็นตราสินค้าของผู้ผลิต; GE Multilin 750 คือกลุ่มผลิตภัณฑ์ และ 750-P5-G5-S5-HI-A20-REH รีเลย์ควบคุมการจ่ายไฟนี้ใช้สำหรับป้องกันและจัดการสายป้อนไฟฟ้าในระบบจำหน่าย

จีอี · ยี่ห้อ
GE Multilin 750รีเลย์จัดการฟีดเดอร์
บทบาทของระบบ

รีเลย์จัดการฟีดเดอร์

อุปกรณ์นี้ทำหน้าที่ป้องกัน ควบคุม และวัดปริมาณกระแสไฟฟ้าในระบบป้องกันการกระจายไฟฟ้า

โมดูล / การกำหนดค่า

พี5 · จี5 · เอส5 · เอชไอ · เอ20

การกำหนดค่าที่เลือกใช้นั้นใช้ช่องรับสัญญาณ CT 5 A, กำลังควบคุมช่วงสูง และช่องรับสัญญาณอนาล็อก 4–20 mA จำนวน 8 ช่อง

บทบาทด้านการสื่อสาร

750-P5-G5-S5-HI-A20-REH · รีเลย์จัดการฟีดเดอร์

การสื่อสารแบบอนุกรมช่วยสนับสนุนการบูรณาการกับระบบตรวจสอบและควบคุมที่ติดตั้งไว้

ความสัมพันธ์ของระบบ: รีเลย์รุ่น 750 ทำหน้าที่ประมวลผลการวัดค่าฟีดเดอร์และตรรกะการป้องกัน โดยมีตัวเรือนแบบดึงออกได้สำหรับเชื่อมต่อสายไฟภายนอกอย่างถาวร
ขอบเขตการใช้งาน

แผนผังการใช้งานสำหรับ 750-P5-G5-S5-HI-A20-REH

สายป้อนการกระจายการป้องกันและควบคุมขั้นต้นของสายป้อนจ่ายไฟ
การป้องกันการสำรองข้อมูลตั้งค่าระบบป้องกันสำรองสำหรับฟีดเดอร์ บัส หม้อแปลง และสายส่ง
การจัดการฟีดเดอร์มัลติลิน 750-P5-G5-S5-HI-A20-REH 750-P5-G5-S5-HI-A20-REH · รีเลย์จัดการฟีดเดอร์
การวัดปริมาณฟีดเดอร์ตรวจสอบกระแสไฟฟ้า แรงดันไฟฟ้า กำลังไฟฟ้า และพลังงานในแอปพลิเคชันการป้องกัน
การตรวจสอบเบรกเกอร์การทำงานของตัวตัดวงจรและการกำหนดค่าเหตุการณ์การป้องกัน
