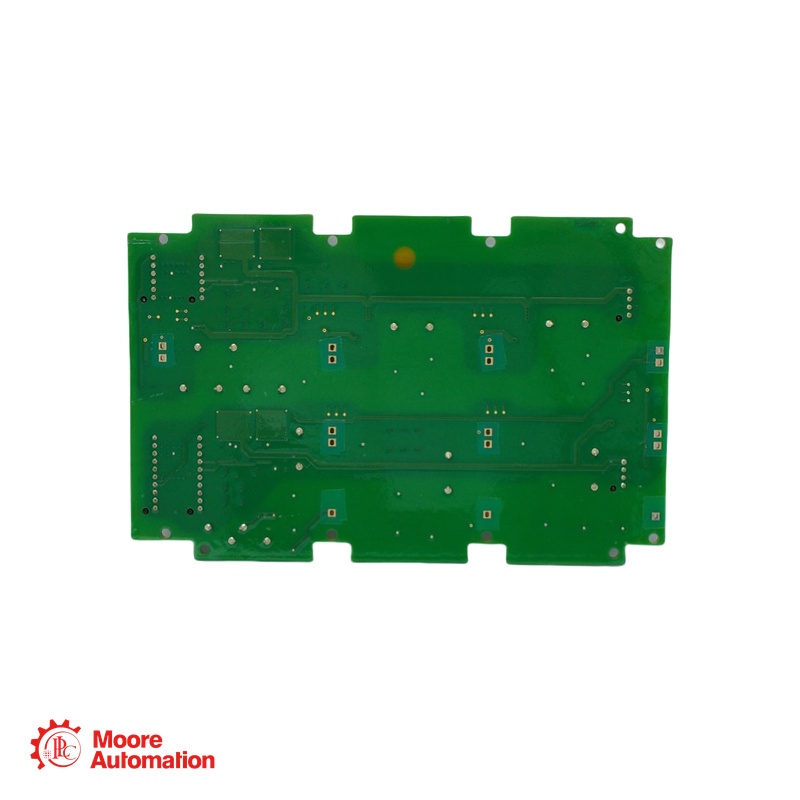

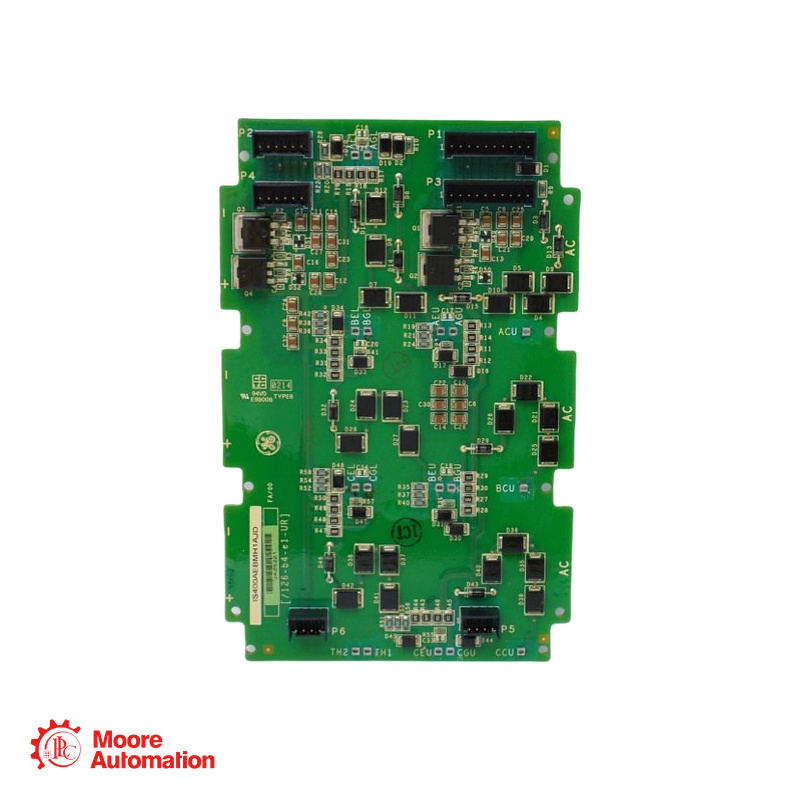

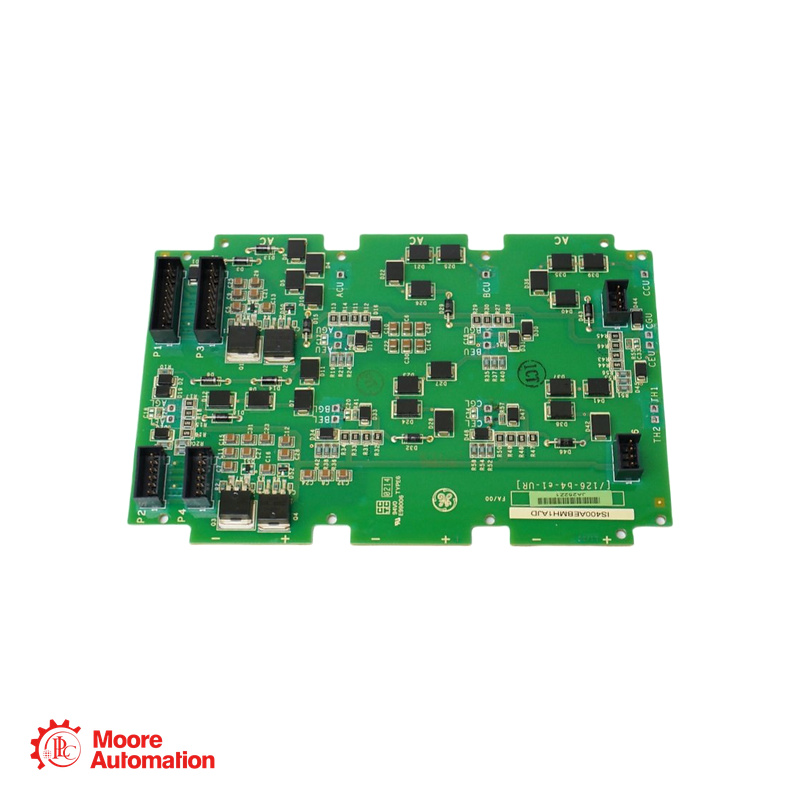

/แผงขั้วต่ออนาล็อก GE IS400TCASH1A Mark VIe Core
แผงขั้วต่ออนาล็อก GE IS400TCASH1A Mark VIe Core
แผงขั้วต่ออนาล็อก GE IS400TCASH1A Mark VIe Core
แผงขั้วต่ออนาล็อก GE IS400TCASH1A Mark VIe Core

แผงขั้วต่ออนาล็อก GE IS400TCASH1A Mark VIe Core

GE MARK VIE · การต่อสายสัญญาณอนาล็อกหลักของ PCAA

IS400TCASH1A

IS400TCASH1A นี่คือแผงขั้วต่อ GE Mark VIe TCAS สำหรับชุดประกอบอนาล็อกหลัก PCAA โดยมีตำแหน่งขั้วต่อภาคสนาม 120 ตำแหน่ง การเชื่อมต่อไฟ DC 28 V จำนวนมาก และขั้วต่อสายเคเบิล TCAT 68 พินสองตัว สำหรับส่งสัญญาณไปยังแผงอนาล็อก BCAA และ BCAB

ประเภทผลิตภัณฑ์แผงขั้วต่ออนาล็อกหลัก
แพลตฟอร์มมาร์คที่ 6
เทอร์มินัลภาคสนาม120 ตำแหน่ง
อินเทอร์เฟซ TCAT2 × 68 พิน
ผู้ผลิตGE
เงื่อนไข / การรับประกันสินค้าใหม่แท้ · รับประกัน 1 ปี
การรับรองมาตรฐาน ISOผลิตภัณฑ์ที่ได้รับการรับรองมาตรฐาน ISO
การตรวจสอบ● จะส่งรูปภาพและวิดีโอสินค้าให้หลังจากสอบถามข้อมูลเรียบร้อยแล้ว
ขอใบเสนอราคา
การค้นหานางแบบค้นหาหมายเลขชิ้นส่วนที่ต้องการเปิดหน้าผลิตภัณฑ์ Moore Automation ที่ตรงกับความต้องการของคุณมากที่สุดโดยตรง
GE ● แผงขั้วต่ออนาล็อกหลัก
มาร์ค วี

IS400TCASH1A

แผงขั้วต่ออนาล็อกหลัก

MARK VIE · TCAS · PCAA CORE ANALOG FIELD INTERFACE

บทบาทของโมดูล
IS400TCASH1A TCAS คือแผงขั้วต่ออนาล็อกหลักที่ใช้ภายในชุดประกอบ PCAA
คำอธิบายโดยละเอียด
IS400TCASH1A มีจุดต่อสายไฟภาคสนาม จุดต่อไฟควบคุม 28 V dc และอินเทอร์เฟซสายเคเบิล P1/P2 TCAT เส้นทางสัญญาณเชื่อมต่อชุดขั้วต่อเข้ากับบอร์ดอนาล็อก BCAA และ BCAB
👩‍💼
ต้องการราคาที่ดีที่สุดใช่ไหม?
ฟริดา
หัวหน้าทีมขาย 🏆
อีเมลsales5@mooreplc.com วอทส์แอป+86 153 5940 8275
รายละเอียดหมายเลขคำสั่งซื้อ

โครงสร้างของเอกสารอ้างอิง IS400TCASH1A

IS
องค์กรผู้ออกGE, เซเลม, เวอร์จิเนีย
4
รหัสสารการกำหนด RoHS
00
ระดับการประกอบชุดประกอบสายไฟแบบพิมพ์
ทีซีเอส
ฟังก์ชันบอร์ดการยุติสัญญาณอนาล็อกหลัก
H
รหัสเทคโนโลยีรวมถึงชิ้นส่วนแบบติดตั้งบนพื้นผิว
1
กลุ่มคณะกรรมการกลุ่มฮาร์ดแวร์ TCAS กลุ่มที่ 1
A
เวอร์ชันความเข้ากันได้เวอร์ชัน A ที่เข้ากันได้กับเวอร์ชันก่อนหน้า
คุณลักษณะอ้างอิงของผู้ผลิต

ข้อกำหนดทางเทคนิค

GE Mark VIe ↗
แผงขั้วต่ออนาล็อกหลัก IS400TCASH1A

ข้อมูลทางวิศวกรรมโดยสรุป

คลิก "+" เพื่อดูรายละเอียดเพิ่มเติม

เทอร์มินัลภาคสนาม120 ตำแหน่ง
พลังงานควบคุม28 โวลต์ ดีซี
ตัวเชื่อมต่อ TCAT2 × 68 พิน
บทบาทของระบบการยุติโดย PCAA
มีตำแหน่งขั้วต่อภาคสนาม 120 ตำแหน่ง, ขั้วต่อไฟ DC 28 โวลต์ และอินเทอร์เฟซสายเคเบิล TCAT 68 พินสองชุด
ความสัมพันธ์ของบอร์ดอนาล็อกหลัก กระดาน IS400TCASH1A มีส่วนต่อประสานภาคสนาม TCAS BCAA และ BCAB ทำหน้าที่ประมวลผลสัญญาณอนาล็อกที่เกี่ยวข้องภายในชุดประกอบ PCAA
ข้อมูลทั่วไป −
ยี่ห้อGE
หมายเลขชิ้นส่วนIS400TCASH1A
ประเภทผลิตภัณฑ์แผงขั้วต่ออนาล็อกหลัก
สถานีปลายทางภาคสนาม120 ตำแหน่ง
พลังงานควบคุมแหล่งจ่ายไฟ 28 โวลต์ DC
การประกอบที่เกี่ยวข้องโมดูลอนาล็อกหลัก PCAA
การเชื่อมต่อสายไฟและสายเคเบิล +
P5อินพุต DC 28 โวลต์จำนวนมาก
P4การเชื่อมต่อไฟฟ้าไปยัง JGPA
พี1 และ พี2ขั้วต่อสายเคเบิล TCAT 68 พิน สองตัว
การกำหนดเส้นทางสัญญาณ +
อินเทอร์เฟซการประมวลผลภายในบอร์ดอะนาล็อก BCAA และ BCAB
ปลายเทอร์โมคัปเปิลคู่สัญญาณอินพุต 25 คู่
การกระตุ้น LVDTคู่สัญญาณกระตุ้นหกคู่
การเชื่อมต่อเซอร์โววงจรเอาต์พุตเซอร์โวคอยล์หกตัว
การเชื่อมต่อ TCATสายเคเบิลแผงขั้วต่ออนาล็อกแกนภายนอก
อินเทอร์เฟซสนาม PCAA +
บทบาทในคณะกรรมการ: TCAS จัดเตรียมขั้วต่อสายไฟภาคสนาม การเชื่อมต่อแหล่งจ่ายไฟ และการกำหนดเส้นทางสัญญาณให้กับชุดประกอบ PCAA ส่วนวงจรประมวลผลและวงจรรับสัญญาณอนาล็อกนั้นอยู่บนแผงวงจร PCAA ที่เกี่ยวข้อง
แหล่งที่มา: GEZ-S2029, ตารางส่วนประกอบโมดูล PCAA; GEH-6721T เล่มที่ 2, ส่วนแผงขั้วต่อ PCAA และ TCAS; GE Vernova Intertek ATM 105977928DAL-001, 27 มีนาคม 2026
คำถามที่พบบ่อย

คำถามที่ผู้ซื้อถามบ่อยที่สุด

บทบาทของคืออะไร IS400TCASH1A?+

IS400TCASH1A คือบอร์ด TCAS ซึ่งเป็นบอร์ดสำหรับการสิ้นสุดภาคสนามและการกำหนดเส้นทางสัญญาณภายในชุดประกอบอนาล็อกหลัก PCAA

มีตำแหน่งเทอร์มินัลภาคสนามกี่ตำแหน่ง IS400TCASH1A?+

IS400TCASH1A จัดเตรียมระบบการต่อปลายสายสัญญาณแบบ 120 ตำแหน่งที่ใช้โดยชุดประกอบ PCAA

อำนาจควบคุมเข้ามาเกี่ยวข้องได้อย่างไร IS400TCASH1A?+

IS400TCASH1A รับไฟควบคุมกระแสตรง 28 V จำนวนมากผ่าน P5 และจ่ายไฟให้กับบอร์ด JGPA ที่อยู่ติดกันผ่าน P4

อย่างไร IS400TCASH1A เชื่อมต่อกับ TCAT ใช่ไหม?+

IS400TCASH1A จัดเตรียมขั้วต่อสายเคเบิล P1 และ P2 ขนาด 68 พิน สำหรับแผงเทอร์มินัลอนาล็อกหลักของ TCAT

บอร์ดอนาล็อกภายในใดที่เชื่อมต่อกับ IS400TCASH1A?+

IS400TCASH1A ส่งสัญญาณไปยังบอร์ด BCAA และ BCAB ภายในชุดประกอบ PCAA

ทำ IS400TCASH1A รวมถึงชุดประกอบโปรเซสเซอร์ PCAA ที่สมบูรณ์ด้วยหรือไม่?+

IS400TCASH1A ระบุแผงขั้วต่อ TCAS ชุดประกอบ PCAA ที่สมบูรณ์ยังประกอบด้วยแผงประมวลผลและแผงอินพุต/เอาต์พุตแอปพลิเคชันด้วย

ติดต่อผู้เชี่ยวชาญผลิตภัณฑ์

ตรวจสอบการตั้งค่าของคุณด้วย Frida

โปรดแจ้งหมายเลขคำสั่งซื้อและรายละเอียดการใช้งานทั้งหมด เพื่อตรวจสอบความเข้ากันได้ ความพร้อมใช้งาน และระยะเวลาในการจัดส่ง

เลือกวิธีการติดต่อโดยตรง
เอกสารข้อมูลผลิตภัณฑ์

ข้อมูลผลิตภัณฑ์สำหรับ
IS400TCASH1A

สถานะไฟล์ PDF คู่มือการใช้งานอย่างเป็นทางการจากผู้ผลิตสำหรับ GE IS400TCASH1A

สถานะคู่มืออย่างเป็นทางการในรูปแบบ PDF

จากการตรวจสอบเอกสารสาธารณะ ไม่พบคู่มือการใช้งานฉบับ PDF ที่จัดทำโดยผู้ผลิตโดยตรงสำหรับรุ่น IS400TCASH1A หากต้องการคู่มือและเอกสารผลิตภัณฑ์ที่เกี่ยวข้อง โปรดติดต่อผู้เชี่ยวชาญด้านผลิตภัณฑ์ คุณฟริดา

ติดต่อฟรีดา

ติดต่อเพื่อขอรับความช่วยเหลือ

โปรดส่งข้อมูลรุ่นรถ จำนวน และคำถามทางเทคนิคหรือคำถามเกี่ยวกับการสั่งซื้อของคุณมาด้วย

GEZ-S2029, ตารางส่วนประกอบโมดูล PCAA; GEH-6721T เล่มที่ 2, ส่วนแผงขั้วต่อ PCAA และ TCAS; GE Vernova Intertek ATM 105977928DAL-001, 27 มีนาคม 2026

ความสัมพันธ์ระหว่างแกนประมวลผลและอนาล็อกของ GE MARK VIE

IS400TCASH1A เชื่อมต่อกับอินเทอร์เฟซภาคสนามของ PCAA ได้อย่างไร

GE เป็นตราสินค้าของผู้ผลิต; GE Mark VIe คือกลุ่มผลิตภัณฑ์ และ IS400TCASH1A เป็นแผงขั้วต่ออนาล็อกหลักสำหรับการต่อสายสัญญาณ PCAA และการกำหนดเส้นทางสัญญาณอนาล็อก

จีอี · ยี่ห้อ
GE Mark VIeแผงขั้วต่ออนาล็อกหลัก
บทบาทของระบบ

แผงขั้วต่ออนาล็อกหลัก

ทำหน้าที่เชื่อมต่อสายไฟภาคสนาม สายเคเบิล TCAT และแหล่งจ่ายไฟควบคุมเข้ากับชุดประกอบ PCAA

โมดูล / การกำหนดค่า

ขั้วต่อ 120 จุด · ขั้วต่อ 68 พิน 2 ชุด

P5 รับไฟ DC 28 V; P4 เชื่อมต่อไฟเข้ากับ JGPA

อินเทอร์เฟซ TCAS, TCAT และบอร์ดอนาล็อก

IS400TCASH1A · แผงขั้วต่อแบบอนาล็อก Core

P1 และ P2 เชื่อมต่อสายเคเบิล TCAT เข้าด้วยกัน ส่วนขั้วต่อภายในจะส่งสัญญาณไปยัง BCAA และ BCAB

ความสัมพันธ์ของระบบ: สัญญาณภาคสนามจะเข้ามาทางขั้วต่อ TCAS หรือสายเคเบิล TCAT TCAS จะส่งสัญญาณเหล่านั้นไปยังแผงวงจรอนาล็อกในชุดประกอบ PCAA ซึ่งตัวประมวลผลจะแลกเปลี่ยนข้อมูลที่ได้รับกับตัวควบคุม
ขอบเขตการใช้งาน

แผนผังการใช้งานสำหรับ IS400TCASH1A

การเดินสายสนามอนาล็อกหลักยุติวงจรสัญญาณอนาล็อกของกังหัน
การจัดวางสายเคเบิล TCATเชื่อมต่อสายเคเบิลแผงขั้วต่ออนาล็อกภายนอก
การยุติสัญญาณอนาล็อกหลักของ PCAA IS400TCASH1A IS400TCASH1A · แผงขั้วต่อแบบอนาล็อก Core
การเชื่อมต่อพลังงานควบคุมจ่ายไฟกระแสตรง 28 โวลต์จำนวนมากภายในชุดประกอบ
การบูรณาการภายในของ PCAAเชื่อมต่อกับบอร์ด BCAA และ BCAB
