แผงจ่ายไฟความหนาแน่นสูง GE IS400JPDHG1ABB Mark VIe
แผงจ่ายไฟความหนาแน่นสูง GE IS400JPDHG1ABB Mark VIe
แผงจ่ายไฟความหนาแน่นสูง GE IS400JPDHG1ABB Mark VIe

แผงจ่ายไฟความหนาแน่นสูง GE IS400JPDHG1ABB Mark VIe

GE MARK VIE · ระบบจ่ายไฟ DC 28 โวลต์

IS400JPDHG1ABB

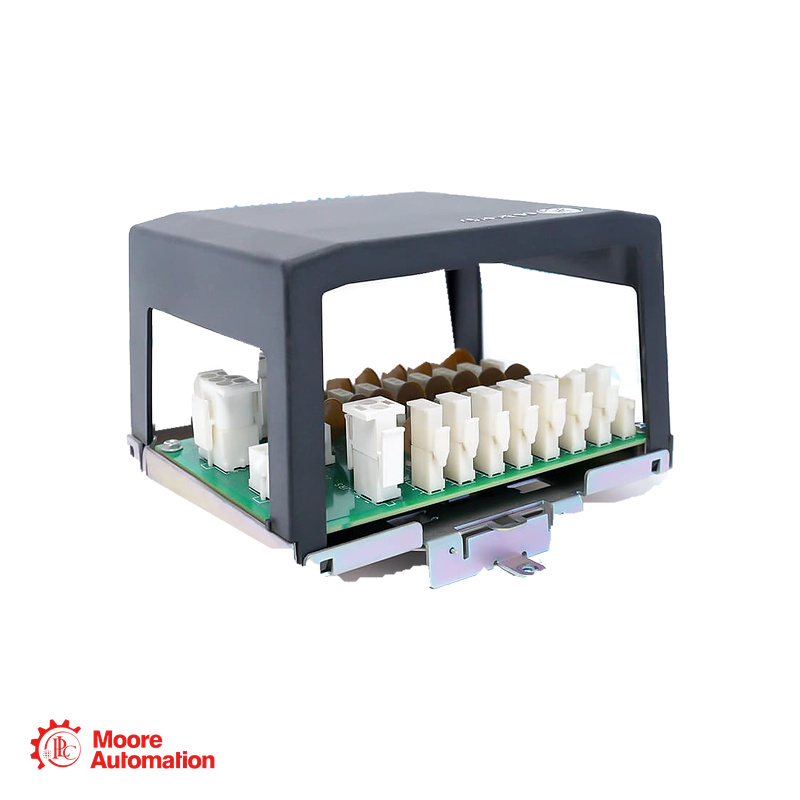

IS400JPDHG1ABB นี่คือแผงจ่ายไฟความหนาแน่นสูง GE Mark VIe JPDH ทำหน้าที่จ่ายไฟ DC 28 V จำนวน 3 เส้น ไปยังขั้วต่อ I/O-pack 24 ตัว และขั้วต่อสวิตช์อีเธอร์เน็ต 3 ตัว โดยมีระบบป้องกัน PTC แยกแต่ละสาขาของ I/O-pack

ประเภทผลิตภัณฑ์แผงจ่ายไฟความหนาแน่นสูง
แพลตฟอร์มมาร์คที่ 6
ฟีดแพ็คอินพุต/เอาต์พุต24 เอาต์พุต
พลังงานควบคุม28 โวลต์ ดีซี
ผู้ผลิตGE
เงื่อนไข / การรับประกันสินค้าใหม่แท้ · รับประกัน 1 ปี
การรับรองมาตรฐาน ISOผลิตภัณฑ์ที่ได้รับการรับรองมาตรฐาน ISO
การตรวจสอบ● จะส่งรูปภาพและวิดีโอสินค้าให้หลังจากสอบถามข้อมูลเรียบร้อยแล้ว
ขอใบเสนอราคา
การค้นหานางแบบค้นหาหมายเลขชิ้นส่วนที่ต้องการเปิดหน้าผลิตภัณฑ์ Moore Automation ที่ตรงกับความต้องการของคุณมากที่สุดโดยตรง
GE ● แผงจ่ายไฟความหนาแน่นสูง
มาร์ค วี

IS400JPDHG1ABB

แผงจ่ายไฟความหนาแน่นสูง

MARK VIE · JPDH · ระบบจ่ายไฟ 28 V DC แบบสามทาง

บทบาทของโมดูล
IS400JPDHG1ABB เป็นแผงจ่ายไฟกระแสตรง 28 โวลต์ความหนาแน่นสูง พร้อมช่องจ่ายไฟแบบ R, S และ T
คำอธิบายโดยละเอียด
IS400JPDHG1ABB มีเอาต์พุต I/O-pack ที่ได้รับการป้องกัน 24 ช่อง โดยจัดเรียงเป็น 8 วงจรต่อฟีด และยังมีเอาต์พุตสวิตช์อีเธอร์เน็ตแบบไม่มีฟิวส์อีก 3 ช่อง การเชื่อมต่อ J1X รองรับการเชื่อมต่อแผงกระจายสัญญาณแบบอนุกรมเพิ่มเติมได้
👩‍💼
ต้องการราคาที่ดีที่สุดใช่ไหม?
ฟริดา
หัวหน้าทีมขาย 🏆
อีเมลsales5@mooreplc.com วอทส์แอป+86 153 5940 8275
รายละเอียดหมายเลขคำสั่งซื้อ

โครงสร้างของเอกสารอ้างอิง IS400JPDHG1ABB เป็นอย่างไร

IS
องค์กรผู้ออกGE, เซเลม, เวอร์จิเนีย
4
รหัสสารการกำหนด RoHS
00
ระดับการประกอบชุดประกอบสายไฟแบบพิมพ์
เจพีดีเอช
ฟังก์ชันบอร์ดการกระจายพลังงานความหนาแน่นสูง
G
รหัสเทคโนโลยีเฉพาะชิ้นส่วนแบบรูทะลุที่มีตะกั่วเท่านั้น
1
กลุ่มคณะกรรมการกลุ่ม JPDH 1
A
เวอร์ชันความเข้ากันได้เวอร์ชัน A ที่เข้ากันได้กับเวอร์ชันก่อนหน้า
B
เวอร์ชัน PWAการประกอบแผงวงจรพิมพ์ ฉบับแก้ไข B
B
เวอร์ชัน PWBแผงวงจรพิมพ์รุ่น B
คุณลักษณะอ้างอิงของผู้ผลิต

ข้อกำหนดทางเทคนิค

GE Mark VIe ↗
แผงจ่ายไฟความหนาแน่นสูง IS400JPDHG1ABB

ข้อมูลทางวิศวกรรมโดยสรุป

คลิก "+" เพื่อดูรายละเอียดเพิ่มเติม

พลังงานควบคุม28 โวลต์ ดีซี
เอาต์พุตแพ็ค I/Oตัวเชื่อมต่อ 24 ตัว
เอาต์พุตสวิตช์ตัวเชื่อมต่อ 3 ตัว
การจ่ายไฟอาร์ / เอส / ที
การจ่ายไฟ DC 28 โวลต์แบบกระจาย: 24 ช่องสัญญาณป้องกันสำหรับ I/O-pack, เอาต์พุตสวิตช์อีเธอร์เน็ต 3 ช่อง และช่องสัญญาณ R/S/T
การจัดเรียงสาขาไฟฟ้า กระดาน IS400JPDHG1ABB จ่ายไฟควบคุมกระแสตรงจากภายนอก วงจร I/O-pack มีการป้องกันด้วย PTC ในขณะที่วงจร Ethernet-switch และ J1X daisy-chain ไม่มีฟิวส์
ข้อมูลทั่วไป −
ยี่ห้อGE
หมายเลขชิ้นส่วนIS400JPDHG1ABB
ประเภทผลิตภัณฑ์แผงจ่ายไฟความหนาแน่นสูง
พลังงานควบคุม28 โวลต์ ดีซี
เอาต์พุตของ I/O-packตัวเชื่อมต่อ 24 ตัว
เอาต์พุตของสวิตช์อีเธอร์เน็ตตัวเชื่อมต่อสามตัว
สาขาอินพุตและสาขาพลังงาน +
อินพุต J1ขั้วต่อหกขาสำหรับจ่ายไฟ DC 28 โวลต์สามแหล่ง
การจัดเตรียมอาหารR, S และ T; เอาต์พุต I/O-pack แปดช่องต่อฟีด
การป้องกันเอาต์พุตอุปกรณ์ PTC บนแต่ละสาขาของชุดอินพุต/เอาต์พุต
พิกัดกำลังไฟฟ้าและวิธีการติดตั้ง +
ขีดจำกัดสาขาของ I/O-pack0.8 A ที่ 70 °C
สาขาของสวิตช์อีเธอร์เน็ตเอาต์พุตที่ไม่เชื่อมต่อสามช่อง
การเชื่อมต่อแบบลูกโซ่J1X, ไม่เชื่อมต่อ
ช่วงอุณหภูมิแวดล้อม−40 ถึง +70 องศาเซลเซียส
ขนาดของกระดานสูง 15.875 ซม. × กว้าง 10.795 ซม.
การกระจายพลังงานความหนาแน่นสูง +
เส้นทางการจัดจำหน่าย: J1 นำไฟเลี้ยงกระแสตรง 28 V แยกกันสำหรับ R, S และ T เข้าสู่บอร์ด โดยแต่ละแหล่งจ่ายไฟจะจ่ายไฟให้กับเอาต์พุต I/O-pack ที่ได้รับการป้องกันแปดช่อง และอีกสามช่องเพิ่มเติมจะจ่ายไฟให้กับสวิตช์อีเธอร์เน็ต J1X รองรับการขยายแบบเดซี่เชน
แหล่งที่มา: GEH-6721 เล่มที่ 2, ระบบจ่ายไฟความหนาแน่นสูง JPDH; ตาราง DEMKO 11 ATEX 0913172, รายการวัสดุ IS400JPDHG1ABB; GEH-6721 เล่มที่ 1, ข้อกำหนดการกำหนดหมายเลขชิ้นส่วน
คำถามที่พบบ่อย

คำถามที่ผู้ซื้อถามบ่อยที่สุด

อะไรคือ IS400JPDHG1ABB แจกจ่าย?+

IS400JPDHG1ABB จ่ายไฟควบคุม 28 V dc ให้กับชุด I/O Mark VIe และสวิตช์อีเธอร์เน็ต

ชุด I/O กี่ชุดที่สามารถเชื่อมต่อได้กับ IS400JPDHG1ABB?+

IS400JPDHG1ABB มีขั้วต่อไฟ I/O-pack จำนวน 24 ตัว โดยจ่ายไฟมา 8 ตัวจากแต่ละด้านของ R, S และ T

สาขา I/O-pack บน IS400JPDHG1ABB ได้รับการคุ้มครองหรือไม่?+

IS400JPDHG1ABB มีอุปกรณ์ฟิวส์ที่มีค่าสัมประสิทธิ์อุณหภูมิเป็นบวกในวงจรเอาต์พุตของชุดอินพุต/เอาต์พุตแต่ละชุด

เอาต์พุตของสวิตช์เปิดอยู่หรือไม่ IS400JPDHG1ABB หลอมรวมกัน?+

IS400JPDHG1ABB มีเอาต์พุตจ่ายไฟสำหรับสวิตช์อีเธอร์เน็ตแบบไม่มีฟิวส์จำนวน 3 ช่อง ซึ่งแยกต่างหากจากสาขา I/O-pack ที่ได้รับการป้องกัน

สามารถหลายอย่างได้ IS400JPDHG1ABB บอร์ดต่างๆ เชื่อมต่อกันหรือไม่?+

IS400JPDHG1ABB มีระบบเชื่อมต่อแบบเดซี่เชน J1X การติดตั้งต้องมีการป้องกันวงจรสาขาต้นทางที่เหมาะสมด้วย

ทำ IS400JPDHG1ABB แปลงไฟ AC เป็นไฟ DC ได้อย่างไร?+

IS400JPDHG1ABB อุปกรณ์นี้จ่ายไฟจากแหล่งจ่ายไฟภายนอก 28 โวลต์ DC โดยทำหน้าที่เป็นแผงจ่ายไฟ ไม่ใช่ตัวแปลงไฟ AC เป็น DC

ติดต่อผู้เชี่ยวชาญผลิตภัณฑ์

ตรวจสอบการตั้งค่าของคุณด้วย Frida

โปรดแจ้งหมายเลขคำสั่งซื้อและรายละเอียดการใช้งานทั้งหมด เพื่อตรวจสอบความเข้ากันได้ ความพร้อมใช้งาน และระยะเวลาในการจัดส่ง

เลือกวิธีการติดต่อโดยตรง
เอกสารข้อมูลผลิตภัณฑ์

ข้อมูลผลิตภัณฑ์สำหรับ
IS400JPDHG1ABB

สถานะไฟล์ PDF คู่มือการใช้งานอย่างเป็นทางการจากผู้ผลิตสำหรับ GE IS400JPDHG1ABB

สถานะคู่มืออย่างเป็นทางการในรูปแบบ PDF

จากการตรวจสอบเอกสารสาธารณะ ไม่พบคู่มือการใช้งานฉบับ PDF ที่จัดทำโดยผู้ผลิตโดยตรงสำหรับรุ่น IS400JPDHG1ABB หากต้องการคู่มือและเอกสารผลิตภัณฑ์ที่เกี่ยวข้อง โปรดติดต่อผู้เชี่ยวชาญด้านผลิตภัณฑ์ คุณฟริดา

ติดต่อฟรีดา

ติดต่อเพื่อขอรับความช่วยเหลือ

โปรดส่งข้อมูลรุ่นรถ จำนวน และคำถามทางเทคนิคหรือคำถามเกี่ยวกับการสั่งซื้อของคุณมาด้วย

GEH-6721 เล่มที่ 2, ระบบจ่ายไฟความหนาแน่นสูง JPDH; ตาราง DEMKO 11 ATEX 0913172, รายการวัสดุ IS400JPDHG1ABB; GEH-6721 เล่มที่ 1, ข้อกำหนดการกำหนดหมายเลขชิ้นส่วน

ความสัมพันธ์ระหว่าง GE MARK VIE และระบบจ่ายไฟ

IS400JPDHG1ABB กระจายพลังงานควบคุมอย่างไร

GE เป็นตราสินค้าของผู้ผลิต; GE Mark VIe คือกลุ่มผลิตภัณฑ์ และ IS400JPDHG1ABB เป็นแผงจ่ายไฟความหนาแน่นสูงสำหรับระบบจ่ายไฟควบคุม R/S/T ความหนาแน่นสูง

จีอี · ยี่ห้อ
GE Mark VIeแผงจ่ายไฟความหนาแน่นสูง
บทบาทของระบบ

แผงจ่ายไฟความหนาแน่นสูง

จ่ายไฟกระแสตรง 28 โวลต์จำนวน 3 ชุดไปยังอุปกรณ์ I/O และสวิตช์อีเธอร์เน็ต

โมดูล / การกำหนดค่า

เอาต์พุต I/O-pack 24 ช่อง · เอาต์พุตสวิตช์ 3 ช่อง

แต่ละฟีด R, S และ T จะจ่ายไฟให้กับวงจร I/O-pack ที่ได้รับการป้องกันแยกกันแปดวงจร

อินเทอร์เฟซอินพุต เอาต์พุต และเดซี่เชน

IS400JPDHG1ABB · แผงจ่ายไฟความหนาแน่นสูง

J1 รับไฟ DC ทั้งสามเส้น; J1X เชื่อมต่อกับแผงจ่ายไฟ JPDH ที่อยู่ถัดไป

ความสัมพันธ์ของระบบ: แหล่งจ่ายไฟควบคุม 28 V dc จากต้นทางเข้าสู่ JPDH บอร์ดจะแยกแหล่งจ่ายไฟออกเป็นสองส่วน คือ ส่วนสำหรับ I/O pack ที่มีการป้องกัน และส่วนสำหรับจ่ายไฟสวิตช์โดยไม่มีฟิวส์ โดยสามารถต่อพ่วงแบบเดซี่เชนได้
ขอบเขตการใช้งาน

แผนผังการใช้งานสำหรับ IS400JPDHG1ABB

การกระจายพลังงานของชุด I/Oจ่ายตัวเชื่อมต่อแบบแยกสาขา 24 ตัว
การแยกอาหาร TMRกระจายกำลังควบคุม R, S และ T
การจ่ายไฟควบคุม 28 โวลต์ DC IS400JPDHG1ABB IS400JPDHG1ABB · แผงจ่ายไฟความหนาแน่นสูง
สวิตช์อีเธอร์เน็ตจ่ายไฟจัดหาขั้วต่อไฟแบบสวิตช์ 3 ตัว
การขยายแบบลูกโซ่ขยายการจัดจำหน่ายผ่าน J1X
