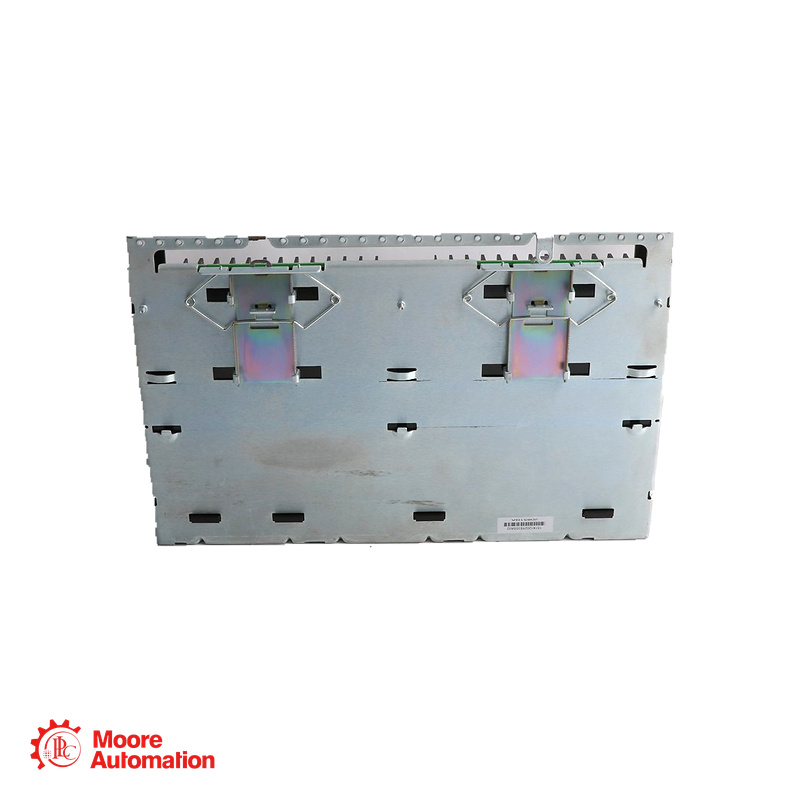

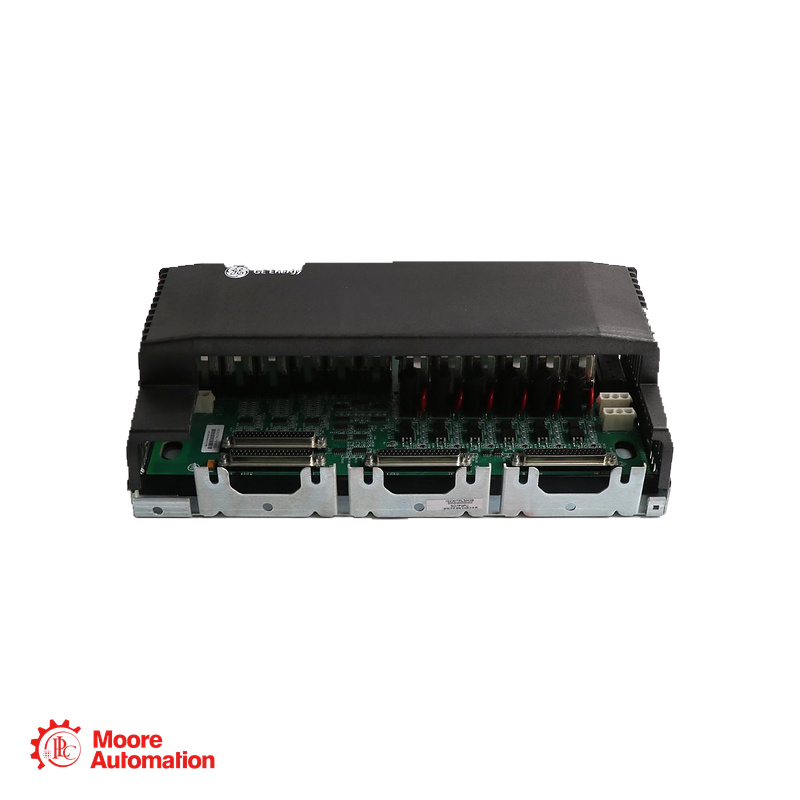

โมดูลราง DIN สำหรับป้องกันกังหันหลัก GE IS230TNTRH1C Mark VIe
โมดูลราง DIN สำหรับป้องกันกังหันหลัก GE IS230TNTRH1C Mark VIe
โมดูลราง DIN สำหรับป้องกันกังหันหลัก GE IS230TNTRH1C Mark VIe

โมดูลราง DIN สำหรับป้องกันกังหันหลัก GE IS230TNTRH1C Mark VIe

GE MARK VIE · TMR อุปกรณ์ป้องกันกังหันหลัก

IS230TNTRH1C

IS230TNTRH1C เป็นชุดป้องกันกังหันหลัก GE Mark VIe TMR ที่ประกอบด้วยชุดอินพุต/เอาต์พุต PTUR สามชุด และแผงขั้วต่อ IS200TTURH1C ทำหน้าที่เชื่อมต่อสัญญาณความเร็วของกังหัน การตรวจจับเปลวไฟ และการซิงโครไนซ์เครื่องกำเนิดไฟฟ้า

ประเภทผลิตภัณฑ์โมดูลราง DIN สำหรับป้องกันกังหันหลัก
แพลตฟอร์มมาร์คที่ 6
ชุดอินพุต/เอาต์พุต3 × PTUR
ความซ้ำซ้อนทีเอ็มอาร์
ผู้ผลิตGE
เงื่อนไข / การรับประกันสินค้าใหม่แท้ · รับประกัน 1 ปี
การรับรองมาตรฐาน ISOผลิตภัณฑ์ที่ได้รับการรับรองมาตรฐาน ISO
การตรวจสอบ● จะส่งรูปภาพและวิดีโอสินค้าให้หลังจากสอบถามข้อมูลเรียบร้อยแล้ว
ขอใบเสนอราคา
การค้นหานางแบบค้นหาหมายเลขชิ้นส่วนที่ต้องการเปิดหน้าผลิตภัณฑ์ Moore Automation ที่ตรงกับความต้องการของคุณมากที่สุดโดยตรง
GE ● โมดูลราง DIN สำหรับป้องกันกังหันหลัก
มาร์ค วี

IS230TNTRH1C

โมดูลราง DIN สำหรับป้องกันกังหันหลัก

MARK VIE · TMR · ชุด PTUR สามชุด + TTURH1C

บทบาทของโมดูล
IS230TNTRH1C เป็นโมดูลป้องกันกังหันหลักแบบราง DIN รุ่น TMR ซึ่งประกอบด้วยชุด PTUR สามชุด และแผงขั้วต่อ IS200TTURH1C
คำอธิบายโดยละเอียด
IS230TNTRH1C ประกอบด้วยอินเทอร์เฟซสำหรับตรวจสอบความเร็วของกังหัน เปลวไฟ และเพลา รวมถึงการตรวจจับแรงดันไฟฟ้าของเครื่องกำเนิดไฟฟ้า/บัส และอินเทอร์เฟซการซิงโครไนซ์เบรกเกอร์หลัก ชุด PTUR ทั้งสามชุดประกอบกันเป็นเส้นทางสัญญาณ R, S และ T
👩‍💼
ต้องการราคาที่ดีที่สุดใช่ไหม?
ฟริดา
หัวหน้าทีมขาย 🏆
อีเมลsales5@mooreplc.com วอทส์แอป+86 153 5940 8275
รายละเอียดหมายเลขคำสั่งซื้อ

โครงสร้างของเอกสารอ้างอิง IS230TNTRH1C

IS
องค์กรผู้ออกGE, เซเลม, เวอร์จิเนีย
2
รหัสสารการกำหนดที่ไม่เป็นไปตามมาตรฐาน RoHS เดิม
30
ระดับการประกอบชุดวงจรที่ติดตั้งบนฐาน
ทีเอ็นทีอาร์
ฟังก์ชันโมดูลชุดป้องกันกังหันหลัก
H
รหัสเทคโนโลยีรวมถึงชิ้นส่วนแบบติดตั้งบนพื้นผิว
1
รูปแบบการประกอบการจัดเรียงแผงขั้วต่อ TTURH1C
C
เวอร์ชันความเข้ากันได้เวอร์ชัน C ที่เข้ากันได้กับเวอร์ชันก่อนหน้า
คุณลักษณะอ้างอิงของผู้ผลิต

ข้อกำหนดทางเทคนิค

GE Mark VIe ↗
โมดูลราง DIN สำหรับป้องกันกังหันหลัก IS230TNTRH1C

ข้อมูลทางวิศวกรรมโดยสรุป

คลิก "+" เพื่อดูรายละเอียดเพิ่มเติม

ชุดอินพุต/เอาต์พุต3 × PTUR
อินพุตความเร็ว4 ต่อ PTUR
อินพุตเปลวไฟเซ็นเซอร์ 8 ตัว
ความซ้ำซ้อนทีเอ็มอาร์
ชุด PTUR สามชุด แต่ละชุดมีอินพุตความเร็วสี่ช่อง อินพุตเปลวไฟแปดช่อง และแผงขั้วต่อกังหัน TTURH1C
การกำหนดค่าการประกอบ TMR โมดูล IS230TNTRH1C ใช้ TTURH1C และชุด PTUR สามชุด ฟังก์ชันแรงดันไฟฟ้าของเครื่องกำเนิดไฟฟ้า/บัส เปลวไฟ และเบรกเกอร์หลัก เป็นส่วนหนึ่งของการจัดเรียง TTUR นี้
ข้อมูลทั่วไป −
ยี่ห้อGE
หมายเลขชิ้นส่วนIS230TNTRH1C
ประเภทผลิตภัณฑ์โมดูลราง DIN สำหรับป้องกันกังหันหลัก
ชุดอินพุต/เอาต์พุตชุด PTUR สามชุด
แผงขั้วต่อIS200TTURH1C
ความซ้ำซ้อนระบบสำรองแบบโมดูลาร์สามชั้น (TMR)
สัญญาณอินพุตของกังหัน +
รถกระบะเร็วอินพุตอัตราชีพจร 4 ช่องต่อ PTUR
เซ็นเซอร์เปลวไฟอินพุตแปดรายการ
การตรวจสอบเพลาสัญญาณแรงดันและกระแสของเพลา
การซิงโครไนซ์และการเชื่อมต่อ +
การตรวจจับแรงดันไฟฟ้าอินพุตหม้อแปลงศักย์ไฟฟ้าของเครื่องกำเนิดไฟฟ้าและบัส
อินเทอร์เฟซเบรกเกอร์เบรกเกอร์หลักวงจรปิด
การเชื่อมต่อแพ็คขั้วต่อเทอร์มินัลบอร์ด DC-62 จำนวน 3 ตัว
เครือข่ายการสื่อสาร I/O อีเธอร์เน็ต PTUR
การติดตั้งการประกอบราง DIN
ส่วนต่อประสานกังหันหลัก +
เส้นทางสัญญาณ: ชุด PTUR สามชุดเชื่อมต่อกับ TTURH1C สำหรับการรับและควบคุม TMR อินพุตความเร็วแยกกันสำหรับ R, S และ T ส่วนอินพุตเทอร์ไบน์อื่นๆ ที่รองรับจะกระจายไปยังชุดทั้งสามชุด
แหล่งที่มา: GEZ-S2029, ตารางโมดูล I/O Mark VIe, หน้า 5; GEH-6721Q เล่ม II, PTUR และ TTURH1C; GEH-6721 เล่ม I, ข้อกำหนดการกำหนดหมายเลขชิ้นส่วน
คำถามที่พบบ่อย

คำถามที่ผู้ซื้อถามบ่อยที่สุด

สิ่งที่รวมอยู่ในนั้นคืออะไร IS230TNTRH1C?+

IS230TNTRH1C ประกอบด้วยชุด PTUR I/O สามชุด และแผงขั้วต่อ IS200TTURH1C บนชุดราง DIN

การจัดสรรเงินสำรองแบบใด IS230TNTRH1C ใช้?+

IS230TNTRH1C คือชุดประกอบ TMR ซึ่งประกอบด้วยชุด PTUR R, S และ T แยกต่างหาก

เซ็นเซอร์ความเร็วเชื่อมต่อกับอะไร IS230TNTRH1C?+

IS230TNTRH1C รองรับชุดอินพุตความเร็วแยกกันสี่ชุดสำหรับแต่ละ PTUR ในการจัดเรียง TMR

ทำ IS230TNTRH1C เครื่องตรวจจับเปลวไฟแบบอินเตอร์เฟซ?+

IS230TNTRH1C รองรับอินพุตเซ็นเซอร์เปลวไฟแปดตัวผ่านอินเทอร์เฟซ TTURH1C และ PTUR

สัญญาณซิงโครไนซ์ทำหน้าที่อะไร IS230TNTRH1C รับมือ?+

IS230TNTRH1C สัญญาณแรงดันจากเครื่องกำเนิดไฟฟ้าและบัส รวมถึงวงจรปิดของเบรกเกอร์หลัก

อย่างไร IS230TNTRH1C สื่อสารกับตัวควบคุมหรือไม่?+

IS230TNTRH1C แลกเปลี่ยนสัญญาณที่ได้รับและคำสั่งควบคุมผ่านการเชื่อมต่อ PTUR Ethernet I/O

ติดต่อผู้เชี่ยวชาญผลิตภัณฑ์

ตรวจสอบการตั้งค่าของคุณด้วย Frida

โปรดแจ้งหมายเลขคำสั่งซื้อและรายละเอียดการใช้งานทั้งหมด เพื่อตรวจสอบความเข้ากันได้ ความพร้อมใช้งาน และระยะเวลาในการจัดส่ง

เลือกวิธีการติดต่อโดยตรง
เอกสารข้อมูลผลิตภัณฑ์

ข้อมูลผลิตภัณฑ์สำหรับ
IS230TNTRH1C

สถานะไฟล์ PDF คู่มือการใช้งานอย่างเป็นทางการจากผู้ผลิตสำหรับ GE IS230TNTRH1C

สถานะคู่มืออย่างเป็นทางการในรูปแบบ PDF

จากการตรวจสอบเอกสารสาธารณะ ไม่พบคู่มือการใช้งานฉบับ PDF ที่จัดทำโดยผู้ผลิตโดยตรงสำหรับรุ่น IS230TNTRH1C หากต้องการคู่มือและเอกสารผลิตภัณฑ์ที่เกี่ยวข้อง โปรดติดต่อผู้เชี่ยวชาญด้านผลิตภัณฑ์ คุณฟริดา

ติดต่อฟรีดา

ติดต่อเพื่อขอรับความช่วยเหลือ

โปรดส่งข้อมูลรุ่นรถ จำนวน และคำถามทางเทคนิคหรือคำถามเกี่ยวกับการสั่งซื้อของคุณมาด้วย

GEZ-S2029, ตารางโมดูล I/O Mark VIe, หน้า 5; GEH-6721Q เล่ม II, PTUR และ TTURH1C; GEH-6721 เล่ม I, ข้อกำหนดการกำหนดหมายเลขชิ้นส่วน

GE MARK VIE TURBINE-PROTECTION RELATIONSHIP

IS230TNTRH1C เชื่อมต่อกับสัญญาณกังหันอย่างไร

GE เป็นตราสินค้าของผู้ผลิต; GE Mark VIe คือกลุ่มผลิตภัณฑ์ และ IS230TNTRH1C เป็นโมดูลราง DIN สำหรับระบบป้องกันและซิงโครไนซ์กังหันหลักของ TMR

จีอี · ยี่ห้อ
GE Mark VIeโมดูลราง DIN สำหรับป้องกันกังหันหลัก
บทบาทของระบบ

โมดูลราง DIN สำหรับป้องกันกังหันหลัก

รับสัญญาณจากกังหันผ่านชุด PTUR สามชุดและ TTURH1C

โมดูล / การกำหนดค่า

แพ็ค PTUR 3 แพ็ค · TMR

PTUR แต่ละตัวจะได้รับกลุ่มสัญญาณความเร็วแยกกันสี่กลุ่ม

อินเทอร์เฟซแพ็คและแผงขั้วต่อ

IS230TNTRH1C · โมดูลราง DIN สำหรับป้องกันกังหันหลัก

ชุด PTUR สามชุดเชื่อมต่อโดยตรงกับขั้วต่อแผงเทอร์มินัล TTURH1C

ความสัมพันธ์ของระบบ: อินเทอร์เฟซภาคสนาม TTURH1C เชื่อมต่อสัญญาณกังหันและสัญญาณซิงโครไนซ์เข้ากับ PTUR โดยชุดอุปกรณ์จะแลกเปลี่ยนข้อมูลกับตัวควบคุม Mark VIe ผ่านทางอีเธอร์เน็ต
ขอบเขตการใช้งาน

แผนผังการใช้งานสำหรับ IS230TNTRH1C

อินพุตความเร็วเทอร์ไบน์รับสัญญาณวัดอัตราการเต้นของหัวใจ
การตรวจจับเปลวไฟอินเทอร์เฟซเซ็นเซอร์เปลวไฟแปดตัว
ระบบป้องกันและซิงโครไนซ์กังหัน TMR IS230TNTRH1C IS230TNTRH1C · โมดูลราง DIN สำหรับป้องกันกังหันหลัก
การซิงโครไนซ์เครื่องกำเนิดไฟฟ้าตรวจวัดแรงดันไฟฟ้าของเครื่องกำเนิดไฟฟ้าและบัส
เส้นทางการควบคุม TMRใช้ชุด PTUR สามชุดสำหรับ R, S และ T
