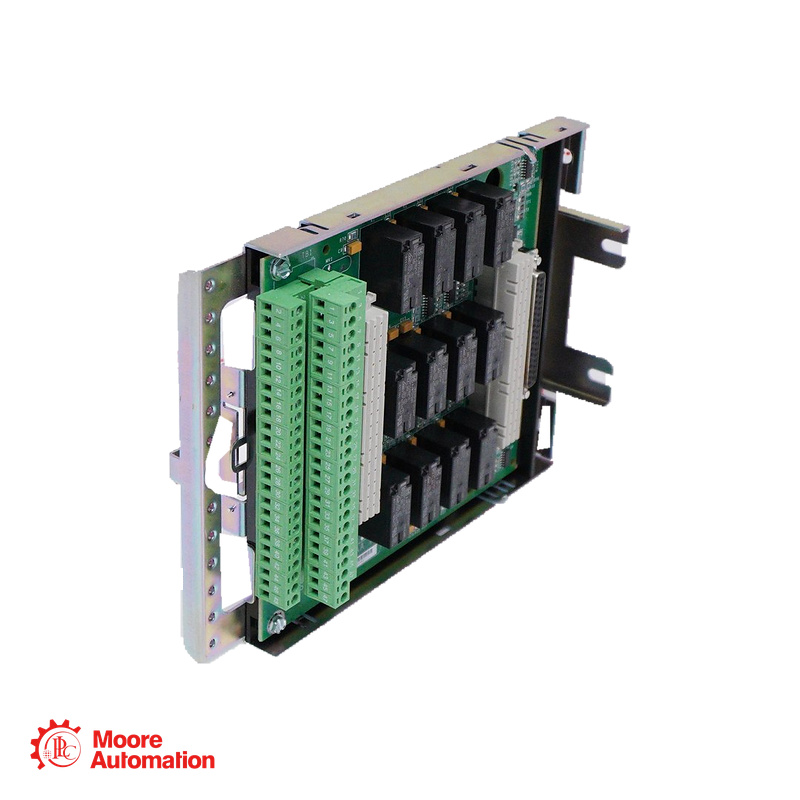

/โมดูลอินพุต RTD แบบติดตั้งบนราง DIN รุ่น GE IS230SRTDH2A Mark VIe
โมดูลอินพุต RTD แบบติดตั้งบนราง DIN รุ่น GE IS230SRTDH2A Mark VIe
โมดูลอินพุต RTD แบบติดตั้งบนราง DIN รุ่น GE IS230SRTDH2A Mark VIe
โมดูลอินพุต RTD แบบติดตั้งบนราง DIN รุ่น GE IS230SRTDH2A Mark VIe

โมดูลอินพุต RTD แบบติดตั้งบนราง DIN รุ่น GE IS230SRTDH2A Mark VIe

GE MARK VIE · อินพุต RTD แบบซิมเพล็กซ์

IS230SRTDH2A

IS230SRTDH2A เป็นชุดประกอบอินพุต RTD แบบซิมเพล็กซ์ GE Mark VIe ชุด PRTD I/O หนึ่งชุดเชื่อมต่อกับแผงขั้วต่อ IS200SRTDH2A สำหรับอินพุต RTD สามสายแปดช่อง พร้อมขั้วต่อภาคสนามแบบถอดได้ 36 ช่อง และสามารถติดตั้งบนราง DIN ได้

ประเภทผลิตภัณฑ์โมดูลราง DIN สำหรับอินพุต RTD
แพลตฟอร์มมาร์คที่ 6
อินพุต RTD8 ช่องสัญญาณ
เทอร์มินัลถอดได้ 36 ชิ้น
ผู้ผลิตGE
เงื่อนไข / การรับประกันสินค้าใหม่แท้ · รับประกัน 1 ปี
การรับรองมาตรฐาน ISOผลิตภัณฑ์ที่ได้รับการรับรองมาตรฐาน ISO
การตรวจสอบ● จะส่งรูปภาพและวิดีโอสินค้าให้หลังจากสอบถามข้อมูลเรียบร้อยแล้ว
ขอใบเสนอราคา
การค้นหานางแบบค้นหาหมายเลขชิ้นส่วนที่ต้องการเปิดหน้าผลิตภัณฑ์ Moore Automation ที่ตรงกับความต้องการของคุณมากที่สุดโดยตรง
GE ● โมดูลราง DIN สำหรับอินพุต RTD
มาร์ค วี

IS230SRTDH2A

โมดูลราง DIN สำหรับอินพุต RTD

MARK VIE · อินพุต RTD แบบซิมเพล็กซ์ · PRTD + SRTD

บทบาทของโมดูล
IS230SRTDH2A เป็นชุดอินพุต RTD แบบซิมเพล็กซ์สำหรับราง DIN พร้อมแพ็ค PRTD หนึ่งชุดและแผงขั้วต่อ IS200SRTDH2A
คำอธิบายโดยละเอียด
IS230SRTDH2A อุปกรณ์นี้ต่อสายอินพุต RTD แบบสามสายแปดชุดเข้ากับขั้วต่อแบบกล่องถอดได้ 36 ชุด รองรับ RTD ที่ทำจากแพลทินัม ทองแดง และนิกเกิล โดยใช้ส่วนต่อประสานการรับข้อมูล PRTD ซึ่งสื่อสารกับตัวควบคุมผ่านทางอีเธอร์เน็ต
👩‍💼
ต้องการราคาที่ดีที่สุดใช่ไหม?
ฟริดา
หัวหน้าทีมขาย 🏆
อีเมลsales5@mooreplc.com วอทส์แอป+86 153 5940 8275
รายละเอียดหมายเลขคำสั่งซื้อ

โครงสร้างของเอกสารอ้างอิง IS230SRTDH2A

IS
องค์กรผู้ออกGE, เซเลม, เวอร์จิเนีย
2
รหัสสารการกำหนดที่ไม่เป็นไปตามมาตรฐาน RoHS เดิม
30
ระดับการประกอบชุดวงจรที่ติดตั้งบนฐาน
เอสอาร์ทีดี
ฟังก์ชันโมดูลอินพุตความต้านทาน-อุณหภูมิแบบซิมเพล็กซ์
H
รหัสเทคโนโลยีรวมถึงชิ้นส่วนแบบติดตั้งบนพื้นผิว
2
รูปแบบการประกอบการจัดเรียงขั้วต่อแบบถอดได้ SRTDH2A
A
เวอร์ชันความเข้ากันได้เวอร์ชัน A ที่เข้ากันได้กับเวอร์ชันก่อนหน้า
คุณลักษณะอ้างอิงของผู้ผลิต

ข้อกำหนดทางเทคนิค

GE Mark VIe ↗
โมดูลอินพุต RTD แบบติดตั้งบนราง DIN รุ่น IS230SRTDH2A

ข้อมูลทางวิศวกรรมโดยสรุป

คลิก "+" เพื่อดูรายละเอียดเพิ่มเติม

อินพุต RTD8 ช่องสัญญาณ
การเดินสายเซ็นเซอร์3 สาย
เทอร์มินัลถอดได้ 36 ชิ้น
ชุดอินพุต/เอาต์พุต1 × PRTD
อินพุต RTD แบบสามสายแปดช่อง, ตำแหน่งขั้วต่อแบบถอดได้ 36 ตำแหน่ง และชุด I/O PRTD หนึ่งชุด
การกำหนดค่าการประกอบ โมดูล IS230SRTDH2A ประกอบด้วยแผงขั้วต่อแบบถอดได้ SRTDH2A และชุด PRTD หนึ่งชุด นี่คือการจัดเรียงโมดูล RTD แบบซิมเพล็กซ์
ข้อมูลทั่วไป −
ยี่ห้อGE
หมายเลขชิ้นส่วนIS230SRTDH2A
ประเภทผลิตภัณฑ์โมดูลอินพุต RTD แบบราง DIN
อินพุต RTDแปดช่อง
การเดินสาย RTDเซ็นเซอร์แต่ละตัวมีสายไฟสามเส้น
สถานีปลายทางภาคสนามตำแหน่งแบบกล่องถอดได้ 36 ตำแหน่ง
ส่วนประกอบโมดูล +
ชุดอินพุต/เอาต์พุตหนึ่ง PRTD
แผงขั้วต่อIS200SRTDH2A
ความซ้ำซ้อนซิมเพล็กซ์
อินเทอร์เฟซเซ็นเซอร์และภาคสนาม +
วัสดุเซ็นเซอร์RTD แพลตินัม ทองแดง หรือนิกเกิล
ธาตุแพลทินัม10, 100 และ 200 โอห์ม
ธาตุทองแดง10 โอห์ม
ธาตุนิกเกิล120 โอห์ม
การติดตั้งการประกอบราง DIN
การเข้าซื้อกิจการ RTD +
เส้นทางสัญญาณ: บอร์ด SRTD ทำหน้าที่ต่อสายเซ็นเซอร์วัดอุณหภูมิแบบความต้านทาน ส่วนชุด PRTD จะรับสัญญาณจากช่อง RTD ทั้งแปดช่องและสื่อสารกับคอนโทรลเลอร์ Mark VIe ผ่านทางอีเธอร์เน็ต
แหล่งที่มา: GEZ-S2029, ตารางโมดูล I/O Mark VIe, หน้า 4; GEI-100727C, โมดูล I/O RTD; GEH-6721 เล่มที่ 1, ประเภท I/O RTD และหลักเกณฑ์การกำหนดหมายเลขชิ้นส่วน
คำถามที่พบบ่อย

คำถามที่ผู้ซื้อถามบ่อยที่สุด

อะไรคือ IS230SRTDH2A รวม?+

IS230SRTDH2A ประกอบด้วยชุด PRTD หนึ่งชุดและแผงขั้วต่อ IS200SRTDH2A ในชุดประกอบราง DIN แบบซิมเพล็กซ์

เครื่องดื่มพร้อมดื่ม (RTD) กี่ชนิดที่เชื่อมต่อกับ IS230SRTDH2A?+

IS230SRTDH2A มีช่องรับสัญญาณ RTD จำนวน 8 ช่อง โดยแต่ละเซ็นเซอร์มีสายเชื่อมต่อแบบ 3 เส้น

เทอร์มินัลภาคสนามเปิดใช้งานอยู่หรือไม่ IS230SRTDH2A ถอดออกได้หรือไม่?+

IS230SRTDH2A ใช้ชุดขั้วต่อแบบกล่องถอดได้ 36 ตำแหน่ง รุ่น SRTDH2A

วัสดุ RTD ใดบ้างที่ได้รับการสนับสนุนโดย IS230SRTDH2A?+

IS230SRTDH2A รองรับอินพุต RTD ที่ทำจากแพลตินัม ทองแดง และนิกเกิล ผ่านทางอินเทอร์เฟซ PRTD

ทำ IS230SRTDH2A สนับสนุนการทำงานของ TMR หรือไม่?+

IS230SRTDH2A เป็นชุดประกอบซิมเพล็กซ์ที่มีแพ็ค PRTD หนึ่งแพ็ค บอร์ด SRTD ของมันมีการจัดเรียงขั้วต่อแบบแพ็คเดี่ยว

อย่างไร IS230SRTDH2A ส่งข้อมูลการวัดไปยังตัวควบคุมหรือไม่?+

IS230SRTDH2A ใช้ชุดอุปกรณ์ PRTD ในการแปลงค่าการวัด RTD และแลกเปลี่ยนข้อมูลที่ได้รับผ่านทางอีเธอร์เน็ต

ติดต่อผู้เชี่ยวชาญผลิตภัณฑ์

ตรวจสอบการตั้งค่าของคุณด้วย Frida

โปรดแจ้งหมายเลขคำสั่งซื้อและรายละเอียดการใช้งานทั้งหมด เพื่อตรวจสอบความเข้ากันได้ ความพร้อมใช้งาน และระยะเวลาในการจัดส่ง

เลือกวิธีการติดต่อโดยตรง
เอกสารข้อมูลผลิตภัณฑ์

ข้อมูลผลิตภัณฑ์สำหรับ
IS230SRTDH2A

สถานะไฟล์ PDF คู่มือการใช้งานอย่างเป็นทางการจากผู้ผลิตสำหรับ GE IS230SRTDH2A

สถานะคู่มืออย่างเป็นทางการในรูปแบบ PDF

จากการตรวจสอบเอกสารสาธารณะ ไม่พบคู่มือการใช้งานฉบับ PDF ที่จัดทำโดยผู้ผลิตโดยตรงสำหรับรุ่น IS230SRTDH2A หากต้องการคู่มือและเอกสารผลิตภัณฑ์ที่เกี่ยวข้อง โปรดติดต่อผู้เชี่ยวชาญด้านผลิตภัณฑ์ คุณฟริดา

ติดต่อฟรีดา

ติดต่อเพื่อขอรับความช่วยเหลือ

โปรดส่งข้อมูลรุ่นรถ จำนวน และคำถามทางเทคนิคหรือคำถามเกี่ยวกับการสั่งซื้อของคุณมาด้วย

GEZ-S2029, ตารางโมดูล I/O Mark VIe, หน้า 4; GEI-100727C, โมดูล I/O RTD; GEH-6721 เล่มที่ 1, ประเภท I/O RTD และหลักเกณฑ์การกำหนดหมายเลขชิ้นส่วน

ความสัมพันธ์ระหว่าง GE MARK VIE RTD และอินพุต

วิธีการเชื่อมต่อเซ็นเซอร์ RTD กับ IS230SRTDH2A

GE เป็นตราสินค้าของผู้ผลิต; GE Mark VIe คือกลุ่มผลิตภัณฑ์ และ IS230SRTDH2A เป็นโมดูลราง DIN สำหรับอินพุต RTD สำหรับการวัดอุณหภูมิแบบซิมเพล็กซ์ด้วย RTD

จีอี · ยี่ห้อ
GE Mark VIeโมดูลอินพุต RTD แบบราง DIN
บทบาทของระบบ

โมดูลอินพุต RTD แบบราง DIN

ต่อสายเซ็นเซอร์ RTD และรับสัญญาณอุณหภูมิแปดช่องผ่าน PRTD

โมดูล / การกำหนดค่า

เซ็นเซอร์ RTD 8 ตัว · เซ็นเซอร์ 3 สาย

SRTDH2A มีแผงขั้วต่อภาคสนามแบบถอดได้ 36 ตำแหน่ง

อินเทอร์เฟซแผงขั้วต่อและแผงเทอร์มินัล

IS230SRTDH2A · โมดูลอินพุต RTD แบบติดตั้งบนราง DIN

ชุด PRTD หนึ่งชุดจะเชื่อมต่อกับบอร์ด IS200SRTDH2A ในชุดประกอบราง DIN

ความสัมพันธ์ของระบบ: สาย RTD เชื่อมต่อกับ SRTD; PRTD วัดค่าความต้านทานของเซ็นเซอร์และแลกเปลี่ยนข้อมูลที่ได้รับกับตัวควบคุม Mark VIe
ขอบเขตการใช้งาน

แผนผังการใช้งานสำหรับ IS230SRTDH2A

อินพุตอุณหภูมิ RTDเชื่อมต่อเซ็นเซอร์วัดอุณหภูมิแบบความต้านทานแปดตัว
การวัดแบบสามสายยุติวงจรสนาม RTD แบบสามสาย
อินพุตอุณหภูมิ RTD ของ MARK VIE IS230SRTDH2A IS230SRTDH2A · โมดูลอินพุต RTD แบบติดตั้งบนราง DIN
สายไฟสนามแบบถอดได้ใช้การจัดเรียงขั้วต่อ SRTDH2A
เครือข่ายอินพุต/เอาต์พุตแบบซิมเพล็กซ์สื่อสารกับตัวควบคุมผ่านทาง PRTD
