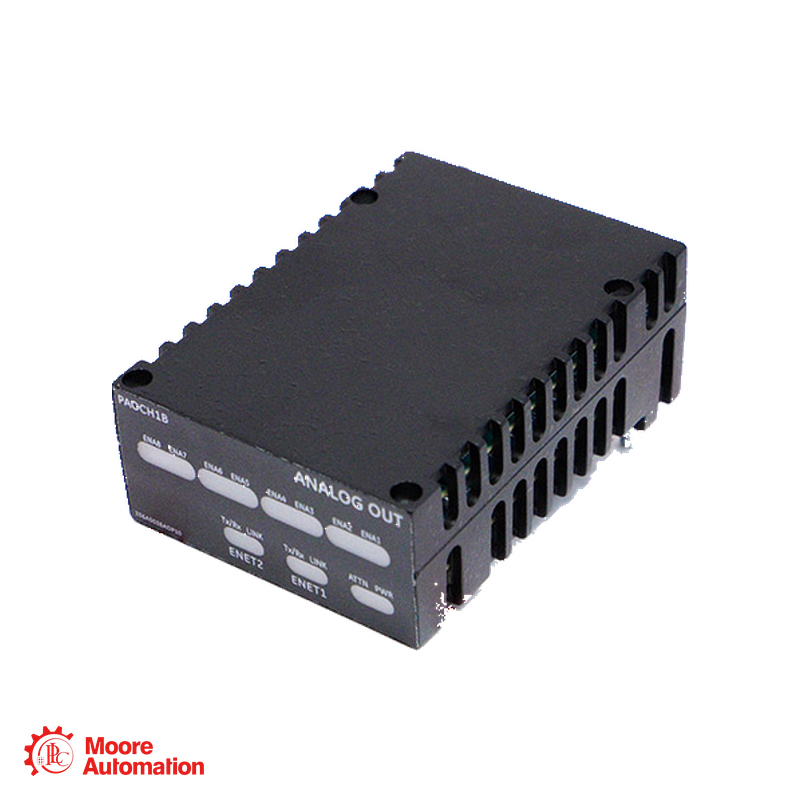

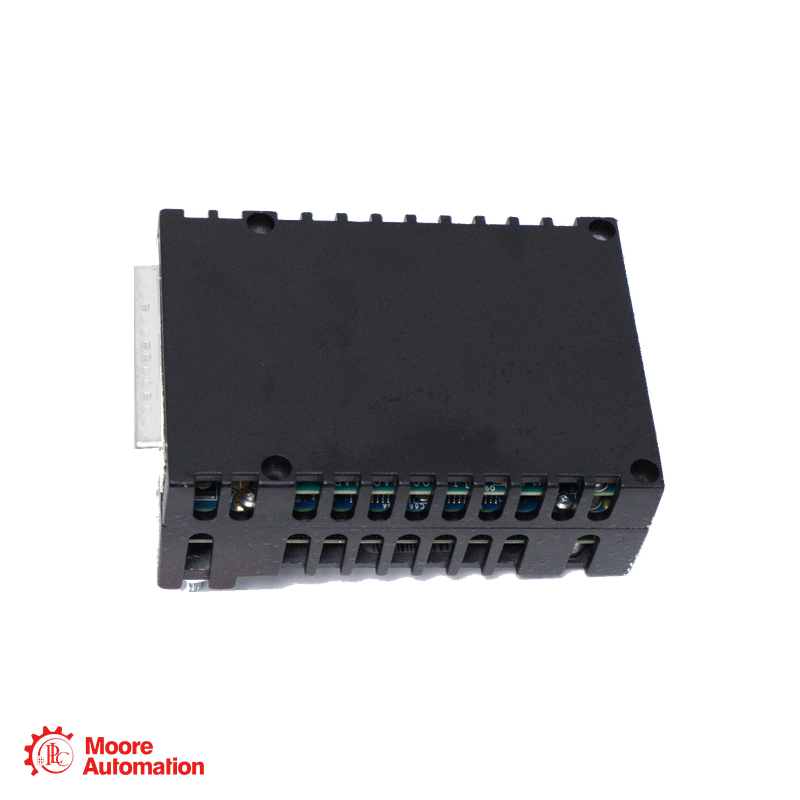

ชุดเอาต์พุตอะนาล็อก GE IS220PAOCH1B Mark VIe
ชุดเอาต์พุตอะนาล็อก GE IS220PAOCH1B Mark VIe
ชุดเอาต์พุตอะนาล็อก GE IS220PAOCH1B Mark VIe

ชุดเอาต์พุตอะนาล็อก GE IS220PAOCH1B Mark VIe

GE MARK VIE · เอาต์พุตอะนาล็อก 8 แชนแนล

IS220PAOCH1B

IS220PAOCH1B เป็นชุดเอาต์พุตอะนาล็อก GE Mark VIe PAOC ที่มีเอาต์พุตกระแส 0–20 mA จำนวน 8 ช่อง, ขั้วต่ออีเธอร์เน็ตแบบคู่ และระบบป้อนกลับกระแสเอาต์พุต สามารถเชื่อมต่อโดยตรงกับแผงขั้วต่ออะนาล็อกที่ใช้งานร่วมกันได้

ประเภทผลิตภัณฑ์เอาต์พุตแบบอนาล็อก
แพลตฟอร์มมาร์คที่ 6
เอาต์พุต8 ช่องสัญญาณ
สัญญาณ0–20 มิลลิแอมป์
ผู้ผลิตGE
เงื่อนไข / การรับประกันสินค้าใหม่แท้ · รับประกัน 1 ปี
การรับรองมาตรฐาน ISOผลิตภัณฑ์ที่ได้รับการรับรองมาตรฐาน ISO
การตรวจสอบ● จะส่งรูปภาพและวิดีโอสินค้าให้หลังจากสอบถามข้อมูลเรียบร้อยแล้ว
ขอใบเสนอราคา
สอบถามตอนนี้
การค้นหานางแบบค้นหาหมายเลขชิ้นส่วนที่ต้องการเปิดหน้าผลิตภัณฑ์ Moore Automation ที่ตรงกับความต้องการของคุณมากที่สุดโดยตรง
GE ● เอาต์พุตอะนาล็อก 8 แชนเนล
มาร์ค วี

IS220PAOCH1B

เอาต์พุตแบบอนาล็อก

MARK VIE · PAOC · เอาต์พุตลูปกระแส

บทบาทของโมดูล
IS220PAOCH1B แปลงคำสั่งเอาต์พุต Mark VIe IONet ให้เป็นเอาต์พุตลูปกระแสไฟฟ้าแบบซิมเพล็กซ์แปดช่องผ่านแผงขั้วต่อที่ใช้งานร่วมกันได้
คำอธิบายโดยละเอียด
IS220PAOCH1B อุปกรณ์นี้รองรับการแปลงกระแสเอาต์พุต 16 บิต และการตรวจสอบกระแสเอาต์พุตแต่ละตัว มีพอร์ต RJ-45 สองพอร์ตสำหรับส่งข้อมูล I/O พอร์ตสามขาสำหรับรับไฟเลี้ยง 28 Vdc และพอร์ต DC-37 สำหรับเชื่อมต่อกับแผงขั้วต่อภาคสนาม ฮาร์ดแวร์ H1B นี้ใช้โปรเซสเซอร์รุ่น BPPC
👩‍💼
ต้องการราคาที่ดีที่สุดใช่ไหม?
ฟริดา
หัวหน้าทีมขาย 🏆
อีเมลsales5@mooreplc.com วอทส์แอป+86 153 5940 8275
รายละเอียดหมายเลขคำสั่งซื้อ

โครงสร้างของเอกสารอ้างอิง IS220PAOCH1B

IS
องค์กรผู้ออกGE Power, เซเลม, เวอร์จิเนีย
2
การกำหนดสารการกำหนดที่ไม่เป็นไปตามมาตรฐาน RoHS เดิม
20
ระดับการประกอบแผงวงจรพิมพ์ (PCBA) หนึ่งแผ่นหรือมากกว่าในกล่องหุ้ม
พีเอโอซี
ตัวช่วยจำเชิงฟังก์ชันเอาต์พุตแบบอนาล็อก
H
รหัสเทคโนโลยีประกอบด้วยชิ้นส่วนแบบติดตั้งบนพื้นผิว
1
รูปแบบการประกอบรุ่นฮาร์ดแวร์ PAOC H1
B
เวอร์ชันความเข้ากันได้เวอร์ชัน B ที่เข้ากันได้กับเวอร์ชันก่อนหน้า
คุณลักษณะอ้างอิงของผู้ผลิต

ข้อกำหนดทางเทคนิค

GE Mark VIe ↗
เอาต์พุตอะนาล็อก IS220PAOCH1B

ข้อมูลทางวิศวกรรมโดยสรุป

คลิก "+" เพื่อดูรายละเอียดเพิ่มเติม

เอาต์พุต8
ปัจจุบัน0–20 มิลลิแอมป์
การแปลง16 บิต
ไอโอเน็ต2 พอร์ต
ฟังก์ชันเอาต์พุตของ PAOC: เอาต์พุตกระแสไฟฟ้าแบบซิมเพล็กซ์แปดช่อง พร้อมการแปลง 16 บิต และการป้อนกลับกระแสไฟฟ้าแบบแยกแต่ละช่อง
การกำหนดค่าโมดูล เอกสารอ้างอิงฉบับสมบูรณ์ IS220PAOCH1B ระบุชุดเอาต์พุตอะนาล็อก PAOC H1B รุ่น TBAO ที่ใช้งานร่วมกันได้คือ H1C บอร์ด TBAOH1A/H1B รุ่นก่อนหน้าไม่ให้ความแม่นยำตามที่ระบุไว้ใน PAOC
ข้อมูลทั่วไป −
ยี่ห้อGE
หมายเลขชิ้นส่วนIS220PAOCH1B
ประเภทผลิตภัณฑ์ชุดเอาต์พุตอะนาล็อก
เอาต์พุตปัจจุบันช่องสัญญาณซิมเพล็กซ์ปลายเดี่ยวแปดช่อง
ช่วงเอาต์พุต0–20 มิลลิแอมป์
รุ่นโปรเซสเซอร์บีพีพีซี
เครือข่ายและการเชื่อมต่อ ＋
เครือข่าย I/Oขั้วต่ออีเธอร์เน็ต RJ-45 สองตัว
ขั้วต่อเทอร์มินัลพิน DC-37
การเชื่อมต่อไฟฟ้าอินพุตแบบสามขา 28 โวลต์ DC
ประสิทธิภาพการส่งออก ＋
มติ D/A16 บิต
ข้อเสนอแนะปัจจุบันการตรวจสอบช่องสัญญาณแต่ละช่อง
แรงดันไฟฟ้าที่ยอมรับได้18 โวลต์
เปิดใช้งานเอาต์พุตรีเลย์ตัดการเชื่อมต่อเชิงกลต่อเอาต์พุต
ความเข้ากันได้ของแผงขั้วต่อTBAOH1C; STAOH1A หรือ STAOH2A
ลักษณะการทำงาน ＋
การควบคุมเอาต์พุต: วงจรซิมเพล็กซ์ 0–20 mA จำนวน 8 วงจร พร้อมระบบป้อนกลับกระแสและรีเลย์ตัดการเชื่อมต่อเอาต์พุต ปฏิบัติตามข้อกำหนดด้านโหลดและการลดกำลังความร้อนที่ระบุไว้สำหรับฮาร์ดแวร์ที่ติดตั้ง
แหล่งที่มา: GEH-6721T เล่มที่ 2 โมดูลเอาต์พุตอะนาล็อก PAOC บทที่ 6; GEH-6721 เล่มที่ 1 ตารางการย้ายข้อมูล BPPC; GEH-6725R ส่วนที่ 3.3 สำหรับพิกัดไฟฟ้า H1B
คำถามที่พบบ่อย

คำถามที่ผู้ซื้อถามบ่อยที่สุด

มีผลลัพธ์กี่รายการที่ได้รับจาก IS220PAOCH1B?＋

IS220PAOCH1B มีเอาต์พุตลูปกระแสแบบซิมเพล็กซ์ปลายเดี่ยว 0–20 mA จำนวน 8 ช่อง

แผงขั้วต่อแบบใดที่ใช้งานได้กับ IS220PAOCH1B?＋

IS220PAOCH1B ใช้กับบอร์ด TBAOH1C หรือบอร์ด STAO ที่เข้ากันได้ คู่มือ PAOC ระบุว่าไม่รองรับการใช้งานที่แม่นยำเต็มรูปแบบสำหรับ TBAOH1A/H1B รุ่นก่อนหน้า

อย่างไร IS220PAOCH1B เชื่อมต่อกับ IONet ใช่ไหม?＋

IS220PAOCH1B มีขั้วต่ออีเธอร์เน็ต RJ-45 สองตัวและช่องเสียบไฟสามขาแยกต่างหาก ขั้วต่อ DC-37 สามารถเชื่อมต่อโดยตรงกับแผงขั้วต่อได้

ทำ IS220PAOCH1B ตรวจสอบเอาต์พุตปัจจุบันหรือไม่?＋

IS220PAOCH1B ประกอบด้วยระบบป้อนกลับกระแสไฟฟ้าสำหรับแต่ละเอาต์พุต และรีเลย์ที่สามารถตัดการเชื่อมต่อเอาต์พุตนั้นออกจากโหลดภาคสนามได้

โปรเซสเซอร์รุ่นใดที่เหมาะสมกับ IS220PAOCH1B?＋

IS220PAOCH1B เป็นรูปแบบฮาร์ดแวร์ H1B ที่ใช้ BPPC ให้ใช้เฟิร์มแวร์และขั้นตอนการย้ายไซต์ที่ตรงกันเมื่อเปลี่ยนรุ่นฮาร์ดแวร์

การแก้ไขเพิ่มเติมอื่นๆ ที่มีให้เลือกสำหรับ IS220PAOCH1B＋

GE ระบุว่า PAOCH1B เป็นรุ่นต่อจาก PAOCH1A ในกลุ่ม BPPC IS220PAOCH1Bโปรดตรวจสอบเวอร์ชัน ControlST ที่ติดตั้ง เฟิร์มแวร์ และแผงเทอร์มินัลก่อนทำการย้ายข้อมูล

ติดต่อผู้เชี่ยวชาญผลิตภัณฑ์

ตรวจสอบการตั้งค่าของคุณด้วย Frida

โปรดแจ้งหมายเลขคำสั่งซื้อและรายละเอียดการใช้งานทั้งหมด เพื่อตรวจสอบความเข้ากันได้ ความพร้อมใช้งาน และระยะเวลาในการจัดส่ง

เลือกวิธีการติดต่อโดยตรง
เอกสารข้อมูลผลิตภัณฑ์

ข้อมูลผลิตภัณฑ์สำหรับ
IS220PAOCH1B

สถานะไฟล์ PDF คู่มือการใช้งานอย่างเป็นทางการจากผู้ผลิตสำหรับ GE IS220PAOCH1B

สถานะเอกสารข้อมูลอย่างเป็นทางการ

ไม่พบไฟล์ PDF คู่มือการใช้งานที่ GE จัดทำขึ้นโดยตรงสำหรับรุ่น IS220PAOCH1B ในคลังเอกสารสาธารณะของผู้ผลิต หากต้องการคู่มือและเอกสารผลิตภัณฑ์ที่เกี่ยวข้อง โปรดติดต่อผู้เชี่ยวชาญด้านผลิตภัณฑ์ คุณฟริดา

ติดต่อฟรีดา

ติดต่อเพื่อขอรับความช่วยเหลือ

โปรดส่งข้อมูลรุ่นรถ จำนวน และคำถามทางเทคนิคหรือคำถามเกี่ยวกับการสั่งซื้อของคุณมาด้วย

GEH-6721T เล่มที่ 2 โมดูลเอาต์พุตอะนาล็อก PAOC บทที่ 6; GEH-6721 เล่มที่ 1 ตารางการย้ายข้อมูล BPPC; GEH-6725R ส่วนที่ 3.3 สำหรับพิกัดไฟฟ้า H1B

ความสัมพันธ์ของระบบ GE MARK VIE

วิธีการใช้งาน IS220PAOCH1B ในระบบควบคุม Mark VIe

GE เป็นตราสินค้าของผู้ผลิต; GE Mark VIe คือกลุ่มผลิตภัณฑ์ และ IS220PAOCH1B คือชุดเอาต์พุตอะนาล็อกที่ใช้สำหรับเอาต์พุตลูปกระแสแบบซิมเพล็กซ์

จีอี · ยี่ห้อ
GE Mark VIeชุดเอาต์พุตอะนาล็อก
บทบาทของระบบ

ชุดเอาต์พุตอะนาล็อก

สร้างสัญญาณเอาต์พุตแบบลูปกระแสไฟฟ้าจากคำสั่ง IONet

โมดูล / การกำหนดค่า

8 เอาต์พุต · 0–20 mA

DAC ขนาด 16 บิตขับเคลื่อนเอาต์พุตแต่ละตัว โดยมีการตรวจสอบการป้อนกลับกระแสไฟฟ้าแยกต่างหาก

บทบาท I/O

IS220PAOCH1B · ชุดเอาต์พุตอะนาล็อก

การเชื่อมต่ออีเธอร์เน็ตแบบคู่จะเชื่อมต่อชุดอุปกรณ์เข้ากับเครือข่ายคอนโทรลเลอร์ Mark VIe ที่กำหนดค่าไว้

ความสัมพันธ์ของระบบ: PAOC ทำหน้าที่ประมวลผลคำสั่งเอาต์พุตเครือข่าย ส่วน TBAO หรือ STAO ทำหน้าที่เชื่อมต่อสายไฟภาคสนาม
ขอบเขตการใช้งาน

แผนผังการใช้งานสำหรับ IS220PAOCH1B

การควบคุมลูปกระแสไฟฟ้าสร้างคำสั่งเอาต์พุตแบบอนาล็อกสำหรับอุปกรณ์ภาคสนามที่กำหนดค่าไว้
เอาต์พุตอะนาล็อกแบบซิมเพล็กซ์จัดเตรียมช่องสัญญาณเอาต์พุตกระแสไฟฟ้าแยกอิสระแปดช่อง
เอาต์พุตอะนาล็อก MARK VIE IS220PAOCH1B IS220PAOCH1B · ชุดเอาต์พุตอะนาล็อก
การบูรณาการ IONetรับคำสั่งควบคุมผ่านเครือข่ายอีเธอร์เน็ต I/O
การตรวจสอบผลลัพธ์ส่งสถานะกระแสเอาต์พุตกลับไปยังแอปพลิเคชันควบคุม Mark VIe
