ชุดอินพุต/เอาต์พุตแบบอนาล็อก GE IS220PAICH2B Mark VIe
ชุดอินพุต/เอาต์พุตแบบอนาล็อก GE IS220PAICH2B Mark VIe
ชุดอินพุต/เอาต์พุตแบบอนาล็อก GE IS220PAICH2B Mark VIe

ชุดอินพุต/เอาต์พุตแบบอนาล็อก GE IS220PAICH2B Mark VIe

GE MARK VIE · อินพุต/เอาต์พุตแบบอนาล็อก พร้อมเอาต์พุต 200 mA

IS220PAICH2B

IS220PAICH2B เป็นชุดอินพุต/เอาต์พุตแบบอนาล็อก Mark VIe ที่ใช้สถาปัตยกรรม BPPC โดยมีอินพุตแบบอนาล็อกสิบช่องและเอาต์พุตกระแสไฟฟ้าสองช่อง ฮาร์ดแวร์ H2 เพิ่มช่วง 0–200 mA บนเอาต์พุตที่ 1

ประเภทผลิตภัณฑ์อินพุต/เอาต์พุตแบบอนาล็อก
แพลตฟอร์มมาร์คที่ 6
อินพุต10 ช่อง
เอาต์พุต2 ช่องสัญญาณ
ผู้ผลิตGE
เงื่อนไข / การรับประกันสินค้าใหม่แท้ · รับประกัน 1 ปี
การรับรองมาตรฐาน ISOผลิตภัณฑ์ที่ได้รับการรับรองมาตรฐาน ISO
การตรวจสอบ● จะส่งรูปภาพและวิดีโอสินค้าให้หลังจากสอบถามข้อมูลเรียบร้อยแล้ว
ขอใบเสนอราคา
สอบถามตอนนี้
การค้นหานางแบบค้นหาหมายเลขชิ้นส่วนที่ต้องการเปิดหน้าผลิตภัณฑ์ Moore Automation ที่ตรงกับความต้องการของคุณมากที่สุดโดยตรง
GE ● อินพุต/เอาต์พุตแบบอนาล็อก พร้อมเอาต์พุต 200 mA
มาร์ค วี

IS220PAICH2B

อินพุต/เอาต์พุตแบบอนาล็อก

MARK VIE · PAIC H2B · อินพุต/เอาต์พุตแบบอนาล็อก

บทบาทของโมดูล
IS220PAICH2B ทำหน้าที่เชื่อมต่อสัญญาณสนามอนาล็อกและเอาต์พุตลูปกระแสไฟฟ้าเข้ากับเครือข่ายอีเธอร์เน็ต I/O ของ Mark VIe
คำอธิบายโดยละเอียด

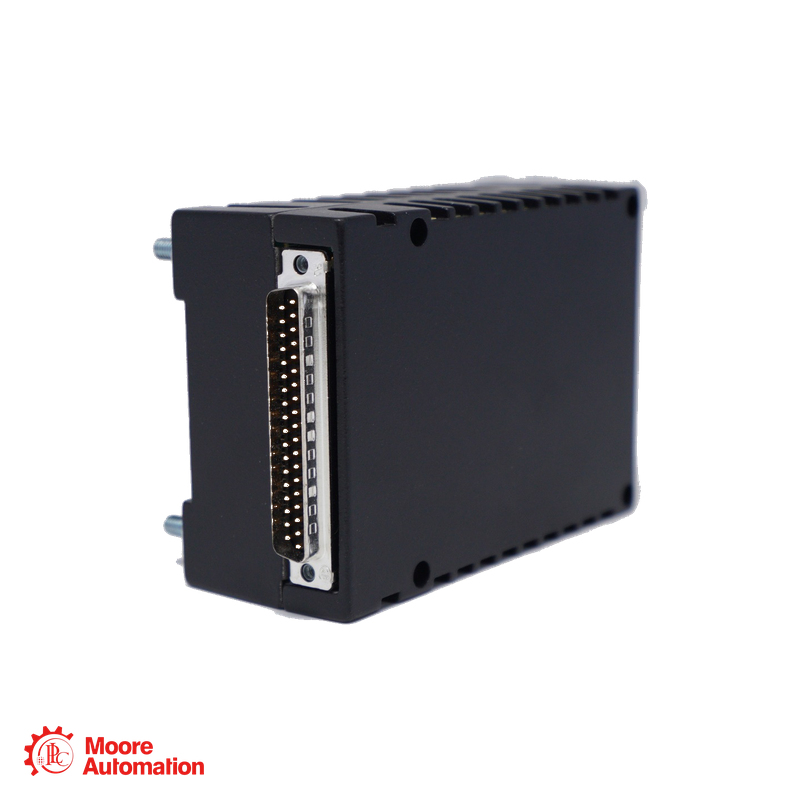

IS220PAICH2B รองรับอินพุตแรงดันหรือกระแสที่กำหนดค่าได้บนช่องสัญญาณ 1–8 และอินพุตกระแสบนช่องสัญญาณ 9–10 เอาต์พุตทั้งสองรองรับ 0–20 mA; รุ่น H2 ยังรองรับ 0–200 mA บนเอาต์พุตแรกด้วย ขั้วต่อ DC-37 เชื่อมต่อตัวเครื่องเข้ากับแผงขั้วต่อ ในขณะที่พอร์ต RJ-45 สองพอร์ตให้การเชื่อมต่อเครือข่าย I/O
👩‍💼
ต้องการราคาที่ดีที่สุดใช่ไหม?
ฟริดา
หัวหน้าทีมขาย 🏆
อีเมลsales5@mooreplc.com วอทส์แอป+86 153 5940 8275
รายละเอียดหมายเลขคำสั่งซื้อ

โครงสร้างของเอกสารอ้างอิง IS220PAICH2B

IS
องค์กรผู้ออกGE Power, เซเลม, เวอร์จิเนีย
2
การกำหนดสารการกำหนดที่ไม่เป็นไปตามมาตรฐาน RoHS เดิม
20
ระดับการประกอบแผงวงจรพิมพ์ (PCBA) หนึ่งแผ่นหรือมากกว่าในกล่องหุ้ม
พีเอไอซี
ตัวช่วยจำเชิงฟังก์ชันอินพุต/เอาต์พุตแบบอนาล็อก
H
รหัสเทคโนโลยีประกอบด้วยชิ้นส่วนแบบติดตั้งบนพื้นผิว
2
รูปแบบการประกอบฮาร์ดแวร์ PAIC H2 รุ่นต่างๆ
B
เวอร์ชันความเข้ากันได้เวอร์ชัน B ที่เข้ากันได้กับเวอร์ชันก่อนหน้า
คุณลักษณะอ้างอิงของผู้ผลิต

ข้อกำหนดทางเทคนิค

GE Mark VIe ↗
IS220PAICH2B อินพุต/เอาต์พุตแบบอนาล็อก

ข้อมูลทางวิศวกรรมโดยสรุป

คลิก "+" เพื่อดูรายละเอียดเพิ่มเติม

อนาล็อกอิน10
เอาต์พุตอนาล็อก2
เอาต์พุต H2 10–200 มิลลิแอมป์
อินพุต ADC16 บิต
PAICH2B มีอินพุตแบบอนาล็อกสิบช่องและเอาต์พุตสองช่อง โดยเอาต์พุตแรกมีช่วงกระแส 200 mA เฉพาะสำหรับ H2
การกำหนดค่าโมดูล เอกสารอ้างอิงฉบับสมบูรณ์ IS220PAICH2B ระบุฮาร์ดแวร์ PAIC H2 อนาล็อก I/O ที่ใช้โปรเซสเซอร์ BPPC เฉพาะเอาต์พุต 1 เท่านั้นที่มีความสามารถเพิ่มเติม 0–200 mA
ข้อมูลทั่วไป −
ยี่ห้อGE
หมายเลขชิ้นส่วนIS220PAICH2B
ประเภทผลิตภัณฑ์ชุดอินพุต/เอาต์พุตแบบอนาล็อก
อินพุตแบบอนาล็อก10 ช่อง
เอาต์พุตแบบอนาล็อกช่องสัญญาณ 0–20 mA สองช่อง
ช่วงเอาต์พุตเพิ่มเติม H2เอาต์พุต 1: 0–200 mA
สัญญาณอินพุตและเอาต์พุต ＋
อินพุต 1–8±5 V, ±10 V หรือ 4–20 mA
อินพุต 9–10±1 มิลลิแอมป์ หรือ 4–20 มิลลิแอมป์
โหลดเอาต์พุตสูงสุด800 Ω ที่ 0–20 mA; 50 Ω ที่ 0–200 mA
การแปลงและการสร้างเครือข่าย ＋
ตัวแปลงอินพุตตัวแปลงสัญญาณอนาล็อกเป็นดิจิทัล 16 บิต
ตัวแปลงเอาต์พุตการแปลงสัญญาณดิจิทัลเป็นอนาล็อก 14 บิต
เครือข่าย I/Oขั้วต่ออีเธอร์เน็ต RJ-45 คู่
อินเทอร์เฟซเทอร์มินัลขั้วต่อ DC-37 พิน
รุ่นโปรเซสเซอร์บีพีพีซี
การกำหนดค่า ＋
การทำงานของฮาร์ดแวร์: การทำงานแบบซิมเพล็กซ์หรือ TMR ใช้แผงขั้วต่อที่เข้ากันได้ ตั้งค่าช่วงและโหมดเอาต์พุต H2 ใน ToolboxST โดยใช้เฟิร์มแวร์ PAIC ที่ตรงกัน
แหล่งที่มา: GEH-6721_Vol_II_BP, ส่วนที่ 3.1, Mark VIe PAIC Analog I/O Pack, หน้า 193–201
คำถามที่พบบ่อย

คำถามที่ผู้ซื้อถามบ่อยที่สุด

อะไรคือสิ่งที่แตกต่าง IS220PAICH2B จาก PAICH1B?＋

IS220PAICH2B เพิ่มฮาร์ดแวร์สำหรับการทำงานในช่วง 0–200 mA บนเอาต์พุต 1 ฮาร์ดแวร์ PAIC ทั้งสองแบบมีอินพุตสิบช่องและเอาต์พุตกระแสสองช่อง

สัญญาณใดบ้าง IS220PAICH2B วัด?＋

IS220PAICH2B ช่องอินพุต 1–8 รับแรงดัน ±5 V, ±10 V หรือ 4–20 mA ส่วนช่องอินพุต 9–10 รับแรงดัน ±1 mA หรือ 4–20 mA

เอาต์พุตทั้งสองสามารถเปิดได้ IS220PAICH2B จ่ายกระแสไฟ 200 mA?＋

IS220PAICH2B รองรับช่วงกระแส 0–200 mA บนเอาต์พุต 1 เท่านั้น ช่วงกระแสปกติของเอาต์พุตคู่คือ 0–20 mA

ข้อจำกัดด้านน้ำหนักบรรทุกใดบ้างที่ใช้กับ IS220PAICH2B?＋

IS220PAICH2B ระบุไว้สำหรับโหลดสูงสุด 800 Ω ในช่วง 0–20 mA และ 50 Ω ในช่วง 0–200 mA

โปรเซสเซอร์รุ่นใด IS220PAICH2B ใช้?＋

IS220PAICH2B คือชุด H2B ที่ใช้ BPPC เลือกเฟิร์มแวร์และการกำหนดค่า ControlST ที่เหมาะสมกับฮาร์ดแวร์รูปแบบนั้น

การแก้ไขเพิ่มเติมอื่นๆ ที่มีให้เลือกสำหรับ IS220PAICH2B＋

ไม่มีการยืนยันการแก้ไขฉบับเต็มอื่นใดที่สามารถใช้ทดแทนกันได้ IS220PAICH2Bขอให้ฟรีดาตรวจสอบฮาร์ดแวร์และแอปพลิเคชันที่ติดตั้งไว้ก่อนเลือกเวอร์ชันอื่น

ติดต่อผู้เชี่ยวชาญผลิตภัณฑ์

ตรวจสอบการตั้งค่าของคุณด้วย Frida

โปรดแจ้งหมายเลขคำสั่งซื้อและรายละเอียดการใช้งานทั้งหมด เพื่อตรวจสอบความเข้ากันได้ ความพร้อมใช้งาน และระยะเวลาในการจัดส่ง

เลือกวิธีการติดต่อโดยตรง
เอกสารข้อมูลผลิตภัณฑ์

ข้อมูลผลิตภัณฑ์สำหรับ
IS220PAICH2B

สถานะไฟล์ PDF คู่มือการใช้งานอย่างเป็นทางการจากผู้ผลิตสำหรับ GE IS220PAICH2B

สถานะเอกสารข้อมูลอย่างเป็นทางการ

ไม่พบไฟล์ PDF คู่มือการใช้งานที่ GE จัดทำขึ้นโดยตรงสำหรับรุ่น IS220PAICH2B ในคลังเอกสารสาธารณะของผู้ผลิต หากต้องการคู่มือและเอกสารผลิตภัณฑ์ที่เกี่ยวข้อง โปรดติดต่อผู้เชี่ยวชาญด้านผลิตภัณฑ์ คุณฟริดา

ติดต่อฟรีดา

ติดต่อเพื่อขอรับความช่วยเหลือ

โปรดส่งข้อมูลรุ่นรถ จำนวน และคำถามทางเทคนิคหรือคำถามเกี่ยวกับการสั่งซื้อของคุณมาด้วย

GEH-6721_Vol_II_BP, ส่วนที่ 3.1, Mark VIe PAIC Analog I/O Pack, หน้า 193–201

ความสัมพันธ์ของระบบ GE MARK VIE

วิธีการใช้งาน IS220PAICH2B กับระบบควบคุม Mark VIe

GE เป็นตราสินค้าของผู้ผลิต; GE Mark VIe คือกลุ่มผลิตภัณฑ์ และ IS220PAICH2B คือชุดอินพุต/เอาต์พุตแบบอนาล็อกที่ใช้สำหรับควบคุมอินพุตและเอาต์พุตกระแสไฟฟ้าแบบอนาล็อก

จีอี · ยี่ห้อ
GE Mark VIeชุดอินพุต/เอาต์พุตแบบอนาล็อก
บทบาทของระบบ

ชุดอินพุต/เอาต์พุตแบบอนาล็อก

รับสัญญาณสนามอนาล็อกและสร้างเอาต์พุตกระแสไฟฟ้า

โมดูล / การกำหนดค่า

10 AI · 2 AO · ช่วง H2

ฮาร์ดแวร์รับสัญญาณ H2 เพิ่มกระแสไฟ 0–200 mA ที่เอาต์พุต 1

บทบาท I/O

IS220PAICH2B · ชุดอินพุต/เอาต์พุตแบบอนาล็อก

พอร์ตอีเธอร์เน็ตแบบ Dual I/O ใช้รับส่งข้อมูลกระบวนการกับคอนโทรลเลอร์ Mark VIe

ความสัมพันธ์ของระบบ: ฮาร์ดแวร์รับสัญญาณ PAIC ทำงานร่วมกับแผงขั้วต่อที่เลือกไว้ ซึ่งมีตัวต้านทานสำหรับต่อกับสายดินและตัวต้านทานรับภาระกระแสไฟฟ้าขาเข้า
ขอบเขตการใช้งาน

แผนผังการใช้งานสำหรับ IS220PAICH2B

การวัดแบบอนาล็อกรับสัญญาณกระบวนการแรงดันและกระแสไฟฟ้าที่กำหนดค่าไว้
เอาต์พุตปัจจุบันสร้างเอาต์พุตควบคุมลูปกระแสไฟฟ้าสองตัว
MARK VIE ANALOG I/O IS220PAICH2B IS220PAICH2B · ชุดอินพุต/เอาต์พุตแบบอนาล็อก
การควบคุม 200 mAใช้ช่วงเอาต์พุต 1 เฉพาะ H2 สำหรับโหลดที่กำหนดค่าไว้ที่เหมาะสม
อินพุต/เอาต์พุตสำรองใช้แผงขั้วต่อ TMR ที่เข้ากันได้เมื่อแอปพลิเคชันต้องการสามแพ็ค
