อินเทอร์เฟซการสื่อสาร GE IS215VCMIH2B Mark VI VME
อินเทอร์เฟซการสื่อสาร GE IS215VCMIH2B Mark VI VME
อินเทอร์เฟซการสื่อสาร GE IS215VCMIH2B Mark VI VME

อินเทอร์เฟซการสื่อสาร GE IS215VCMIH2B Mark VI VME

GE MARK VI · ตัวควบคุมบัสไอโอเน็ตสามตัว

IS215VCMIH2B

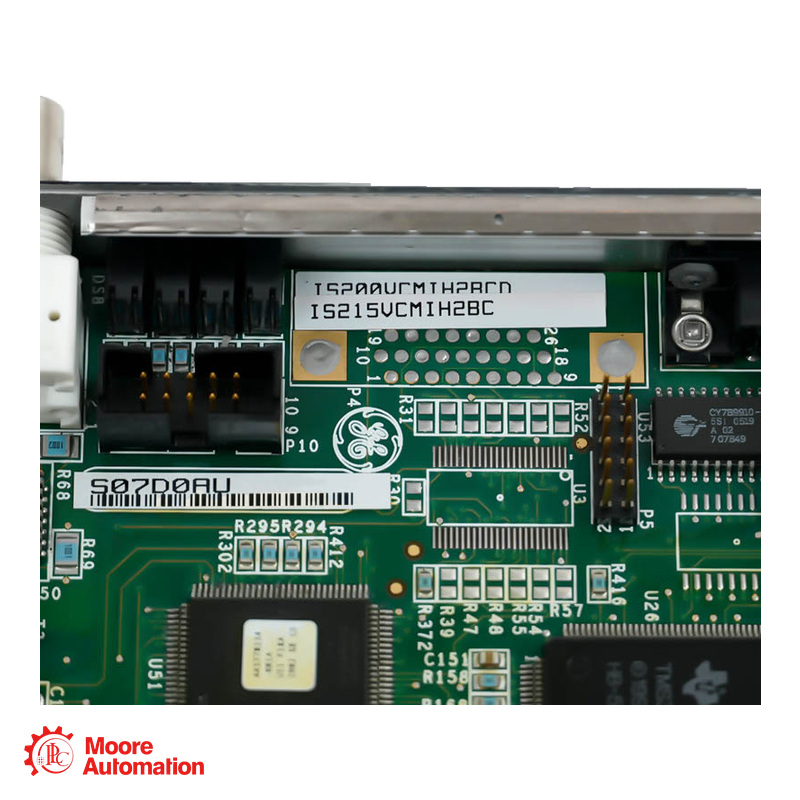

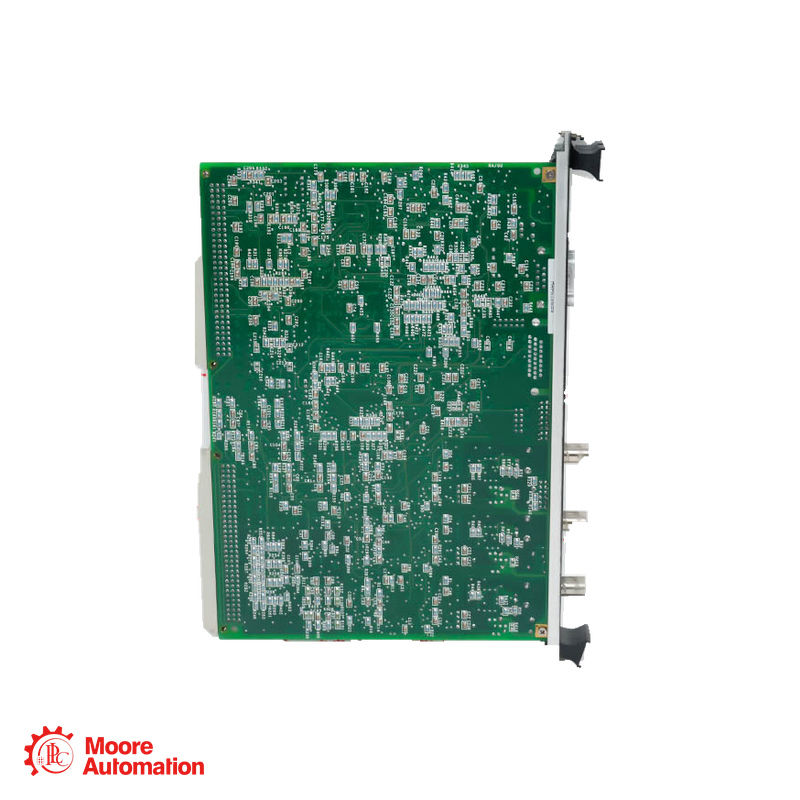

IS215VCMIH2B H2 เป็นตัวควบคุมบัส Mark VI VME และอินเทอร์เฟซการสื่อสารที่มีพอร์ต 10Base2 IONet จำนวน 3 พอร์ต ฮาร์ดแวร์ H2 เชื่อมต่อตัวควบคุมและแร็ค I/O ผ่านอินเทอร์เฟซอีเธอร์เน็ตแบบ BNC

ประเภทผลิตภัณฑ์การสื่อสาร VME
แพลตฟอร์มมาร์คที่ 6
ไอโอเน็ต3 พอร์ต
ประเมิน10 เมกะบิต/วินาที
ผู้ผลิตGE
เงื่อนไข / การรับประกันสินค้าใหม่แท้ · รับประกัน 1 ปี
การรับรองมาตรฐาน ISOผลิตภัณฑ์ที่ได้รับการรับรองมาตรฐาน ISO
การตรวจสอบ● จะส่งรูปภาพและวิดีโอสินค้าให้หลังจากสอบถามข้อมูลเรียบร้อยแล้ว
ขอใบเสนอราคา
สอบถามตอนนี้
การค้นหานางแบบค้นหาหมายเลขชิ้นส่วนที่ต้องการเปิดหน้าผลิตภัณฑ์ Moore Automation ที่ตรงกับความต้องการของคุณมากที่สุดโดยตรง
GE ● มาสเตอร์บัสไอโอเน็ตสามตัว
มาร์คที่ 6

IS215VCMIH2B

การสื่อสาร VME

MARK VI · VME BUS MASTER · สามไอออน

บทบาทของโมดูล
IS215VCMIH2B ทำหน้าที่เชื่อมต่อคอนโทรลเลอร์ Mark VI, บอร์ด VME I/O และเครือข่าย IONet เข้าด้วยกันในฐานะมาสเตอร์บัสของแร็ค
คำอธิบายโดยละเอียด
IS215VCMIH2B ใช้ตัวประมวลผลสัญญาณดิจิทัล Texas Instruments TMS320C32 เพื่อจัดการการถ่ายโอนข้อมูล VME การระบุแร็คและแผงขั้วต่อ และการสื่อสาร IONet การจัดเรียงแบบ H2 ให้เครือข่าย 10Base2 สามเครือข่าย รุ่นที่เข้ากันได้กับ B ใช้หน่วยความจำแฟลช 512k × 8
👩‍💼
ต้องการราคาที่ดีที่สุดใช่ไหม?
ฟริดา
หัวหน้าทีมขาย 🏆
อีเมลsales5@mooreplc.com วอทส์แอป+86 153 5940 8275
รายละเอียดหมายเลขคำสั่งซื้อ

โครงสร้างของเอกสารอ้างอิง IS215VCMIH2B

IS
องค์กรผู้ออกGE Power, เซเลม, เวอร์จิเนีย
2
การกำหนดสารการกำหนดที่ไม่เป็นไปตามมาตรฐาน RoHS เดิม
15
ระดับการประกอบแผงวงจรพิมพ์ (PCBA) พร้อมเฟิร์มแวร์แอปพลิเคชันและ/หรือแผงวงจรย่อย
วีซีเอ็มไอ
ตัวช่วยจำเชิงฟังก์ชันอินเทอร์เฟซการสื่อสาร VME
H
รหัสเทคโนโลยีประกอบด้วยชิ้นส่วนแบบติดตั้งบนพื้นผิว
2
รูปแบบการประกอบฮาร์ดแวร์ VCMI H2 รุ่นต่างๆ
B
เวอร์ชันความเข้ากันได้เวอร์ชัน B ที่เข้ากันได้กับเวอร์ชันก่อนหน้า
คุณลักษณะอ้างอิงของผู้ผลิต

ข้อกำหนดทางเทคนิค

GE Mark VI ↗
IS215VCMIH2B การสื่อสาร VME

ข้อมูลทางวิศวกรรมโดยสรุป

คลิก "+" เพื่อดูรายละเอียดเพิ่มเติม

พอร์ตไอโอเน็ต3
เครือข่าย10 เมกะบิต/วินาที
รูปแบบ VME6U
ดีเอสพี32 บิต
การกำหนดค่า H2: พอร์ต BNC 10Base2 สามพอร์ต, IONet 10 Mbit/s และฟอร์มแฟคเตอร์ VME 6U
การกำหนดค่าโมดูล เอกสารอ้างอิงฉบับสมบูรณ์ IS215VCMIH2B เลือกฮาร์ดแวร์ VCMI H2 three-IONet ที่มีเวอร์ชันความเข้ากันได้ B การกำหนดค่าพอร์ต H1 และ H2 แตกต่างกัน
ข้อมูลทั่วไป −
ยี่ห้อGE
หมายเลขชิ้นส่วนIS215VCMIH2B
ประเภทผลิตภัณฑ์อินเทอร์เฟซการสื่อสาร VME
รูปแบบ VMEบอร์ด 6U กว้าง 0.787 นิ้ว
โปรเซสเซอร์ชิปประมวลผลสัญญาณดิจิทัล (DSP) Texas Instruments TMS320C32 แบบ 32 บิต
บทบาทของรถบัสมาสเตอร์บัส VME
การสื่อสารไอโอเน็ต ＋
พอร์ต IONetขั้วต่อ BNC 10Base2 จำนวน 3 ตัว
อัตราการรับส่งข้อมูลเครือข่าย10 เมกะบิต/วินาที
การโอนย้าย VMEการถ่ายโอนบล็อกบัส VME
หน่วยความจำและข้อมูลอนุกรม ＋
หน่วยความจำแบบสองพอร์ตการกำหนดค่าการถ่ายโอนข้อมูล 32 กิโลไบต์ 32 บิต
เอสแรม256k × 32
แฟลช เวอร์ชัน B512k × 8
อินเทอร์เฟซแบบอนุกรมขั้วต่อ RS-232C แบบ D หนึ่งตัว
อัตราการส่งข้อมูลแบบอนุกรม9600 บอด
การจัดการแร็ค ＋
ฟังก์ชันควบคุมบัส: การสื่อสารระหว่างคอนโทรลเลอร์/อินพุต/เอาต์พุต การระบุแร็คบอร์ดและเทอร์มินัลบอร์ด และการตรวจสอบการวินิจฉัยการจ่ายพลังงาน
แหล่งที่มา: GEH-6421M, เล่มที่ 2, ตัวควบคุมหลักบัส VCMI, หน้า 165–171
คำถามที่พบบ่อย

คำถามที่ผู้ซื้อถามบ่อยที่สุด

มีพอร์ต IONet กี่พอร์ตบนเครื่องนี้ IS215VCMIH2B?＋

IS215VCMIH2B เป็นรุ่น H2 ที่มีพอร์ต BNC 10Base2 IONet จำนวน 3 พอร์ต โดยแต่ละพอร์ตมีความเร็ว 10 Mbit/s

เป็น IS215VCMIH2B ตัวควบคุมแอปพลิเคชัน Mark VI?＋

IS215VCMIH2B VME bus master และอินเทอร์เฟซการสื่อสารจะถูกควบคุมโดยตัวควบคุม UCV แยกต่างหาก ซึ่งทำหน้าที่รันแอปพลิเคชันของกังหัน

โปรเซสเซอร์ตัวไหนที่ติดตั้งอยู่ IS215VCMIH2B?＋

IS215VCMIH2B ใช้ชิปประมวลผลสัญญาณดิจิทัล Texas Instruments TMS320C32 แบบ 32 บิต

ความจุแฟลชใดที่ใช้กับ IS215VCMIH2B?＋

IS215VCMIH2B ใช้ข้อกำหนด VCMI เวอร์ชัน B: หน่วยความจำแฟลช 512k × 8 ไม่ควรนำความจุเวอร์ชัน C ที่ใหญ่กว่ามาใช้กับข้อมูลอ้างอิงนี้

การเชื่อมต่อแบบอนุกรมคืออะไร IS215VCMIH2B จัดเตรียม?＋

IS215VCMIH2B มีพอร์ต RS-232C หนึ่งพอร์ต พร้อมขั้วต่อแบบ D ที่ความเร็ว 9600 บอด

การแก้ไขเพิ่มเติมอื่นๆ ที่มีให้เลือกสำหรับ IS215VCMIH2B＋

ไม่มีการยืนยันการแก้ไขฉบับเต็มอื่นใดที่สามารถใช้ทดแทนกันได้ IS215VCMIH2Bขอให้ฟรีดาตรวจสอบฮาร์ดแวร์และแอปพลิเคชันที่ติดตั้งไว้ก่อนเลือกเวอร์ชันอื่น

ติดต่อผู้เชี่ยวชาญผลิตภัณฑ์

ตรวจสอบการตั้งค่าของคุณด้วย Frida

โปรดแจ้งหมายเลขคำสั่งซื้อและรายละเอียดการใช้งานทั้งหมด เพื่อตรวจสอบความเข้ากันได้ ความพร้อมใช้งาน และระยะเวลาในการจัดส่ง

เลือกวิธีการติดต่อโดยตรง
เอกสารข้อมูลผลิตภัณฑ์

ข้อมูลผลิตภัณฑ์สำหรับ
IS215VCMIH2B

สถานะไฟล์ PDF คู่มือการใช้งานอย่างเป็นทางการจากผู้ผลิตสำหรับ GE IS215VCMIH2B

สถานะเอกสารข้อมูลอย่างเป็นทางการ

ไม่พบไฟล์ PDF คู่มือการใช้งานที่ GE จัดทำขึ้นโดยตรงสำหรับรุ่น IS215VCMIH2B ในคลังเอกสารสาธารณะของผู้ผลิต หากต้องการคู่มือและเอกสารผลิตภัณฑ์ที่เกี่ยวข้อง โปรดติดต่อผู้เชี่ยวชาญด้านผลิตภัณฑ์ คุณฟริดา

ติดต่อฟรีดา

ติดต่อเพื่อขอรับความช่วยเหลือ

โปรดส่งข้อมูลรุ่นรถ จำนวน และคำถามทางเทคนิคหรือคำถามเกี่ยวกับการสั่งซื้อของคุณมาด้วย

GEH-6421M, เล่มที่ 2, ตัวควบคุมหลักบัส VCMI, หน้า 165–171

ความสัมพันธ์ของระบบ GE MARK VI

วิธีการใช้งาน IS215VCMIH2B ในระบบควบคุม Mark VI

GE เป็นตราสินค้าของผู้ผลิต; GE Mark VI คือกลุ่มผลิตภัณฑ์ และ IS215VCMIH2B VME เป็นอินเทอร์เฟซการสื่อสารที่ใช้สำหรับการสื่อสารระหว่างคอนโทรลเลอร์และอินพุต/เอาต์พุต

จีอี · ยี่ห้อ
GE Mark VIอินเทอร์เฟซการสื่อสาร VME
บทบาทของระบบ

อินเทอร์เฟซการสื่อสาร VME

เชื่อมต่อบอร์ดคอนโทรลเลอร์และบอร์ด VME I/O เข้าด้วยกันในฐานะมาสเตอร์บัสของแร็ค

โมดูล / การกำหนดค่า

H2 · พอร์ต 10Base2 จำนวน 3 พอร์ต

อินเทอร์เฟซ BNC IONet จำนวน 3 ช่อง ให้บริการระบบเครือข่าย H2 ที่ความเร็ว 10 เมกะบิต/วินาที

บทบาท I/O

IS215VCMIH2B · อินเทอร์เฟซการสื่อสาร VME

IONet ทำหน้าที่เชื่อมต่อแร็คควบคุมและแร็ค I/O ระยะไกลในระบบ Mark VI ที่ได้รับการกำหนดค่าไว้

ความสัมพันธ์ของระบบ: ตัวควบคุมแอปพลิเคชันจะดำเนินการตรรกะควบคุม ในขณะที่ VCMI จะจัดการเส้นทางการสื่อสารของ VME และ IONet
ขอบเขตการใช้งาน

แผนผังการใช้งานสำหรับ IS215VCMIH2B

การสื่อสารแร็คควบคุมแลกเปลี่ยนข้อมูลระหว่างตัวควบคุม UCV และบอร์ด I/O ของ VME
แร็ค I/O ระยะไกลเชื่อมต่อการสื่อสารของแร็คผ่านเครือข่าย IONet
MARK VI VME / IONET IS215VCMIH2B IS215VCMIH2B · อินเทอร์เฟซการสื่อสาร VME
เครือข่าย TMRจัดเตรียมอินเทอร์เฟซ H2 แบบสามเครือข่ายสำหรับระบบสำรองที่กำหนดค่าไว้
การระบุแร็คจัดการข้อมูลระบุตัวตนของบอร์ดและแผงเทอร์มินัลที่เกี่ยวข้อง
